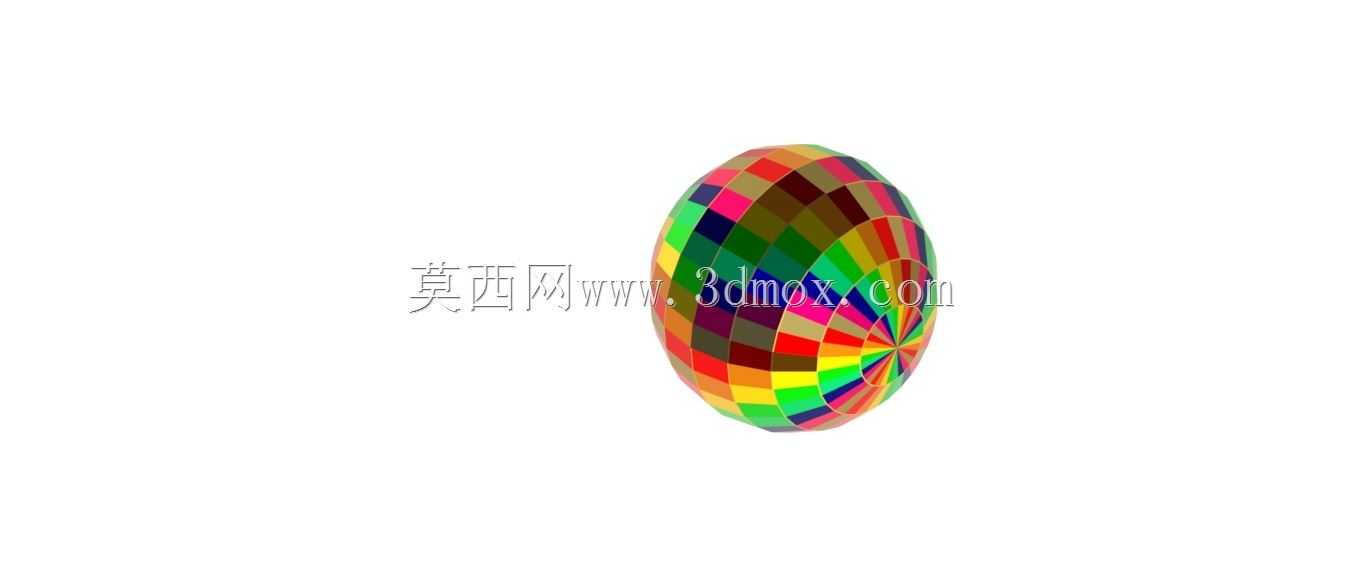

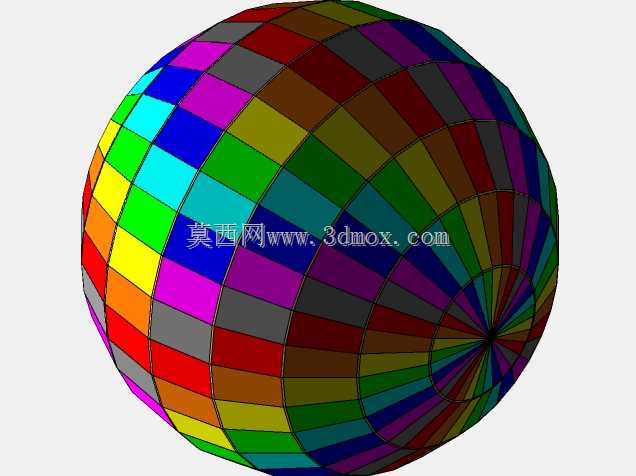

多色拼接金属板球面结构设计

这类多块金属板拼接成型的球面构件，常应用在大型公共艺术装置、景观装饰雕塑、工业设备球形封头的结构验证环节，部分特种承压容器的预研阶段也会采用类似分块拼接逻辑做结构可行性测试。从实际使用场景来看，户外景观用的该类构件需要兼顾抗风载、耐候性与外观视觉效果，分块式的板件设计能大幅降低单块板材的成型难度，避免整板冲压带来的壁厚不均、局部应力集中问题，尤其是大直径球面加工时，整板成型需要大吨位压力设备，而分块拼接后仅需常规钣金折弯、压弧设备即可完成单块板件加工，适配多数中小型加工厂的生产能力。设计这类构件时，首先要确定球面的整体曲率半径，根据安装场景的边界尺寸确定球体直径，再按照球面的经纬线划分逻辑拆分单块板件，每块板的边缘都要预留拼接搭接量，相邻板件的接缝处要做坡口处理，方便后续焊接或紧固件连接时保证拼接精度，避免出现球面轮廓度超差的问题。从结构特性来看，分块拼接的金属板球在受力时能通过板件间的连接结构分散应力，相比整板成型的球体，在承受局部冲击载荷时，单块板的变形不会快速蔓延至整个球面，后期维护时也可单独更换受损板件，降低运维成本。建模过程中需要重点关注每块板的展开尺寸计算，因为球面属于不可展曲面，分块时要尽量将单块板的尺寸控制在常规板材的幅面范围内，减少材料浪费，同时要校核每块板压弧后的回弹量，在建模时提前补偿回弹角度，保证拼接后整体球面的圆度符合设计要求。安装环节需要提前在球面底部设计连接法兰或支撑底座，根据安装点位的承载能力确定底座的固定方式，若是悬空安装的装饰球体，还要在球体内部设计加强筋框架，提升整体结构刚度，避免长期受风力作用出现结构松动。这类分块球面的板件拼接缝隙，根据使用场景不同可做焊接打磨抛光处理，也可预留均匀缝隙做装饰性设计，部分艺术装置会在板件缝隙处加装LED灯带，提升夜间视觉效果，工业场景使用时则会在缝隙处填充密封胶，满足防水、防尘的防护等级要求。
