间歇传动用日内瓦机构结构设计

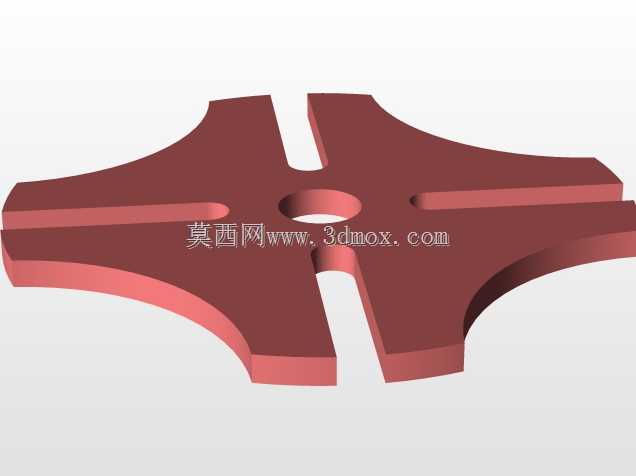

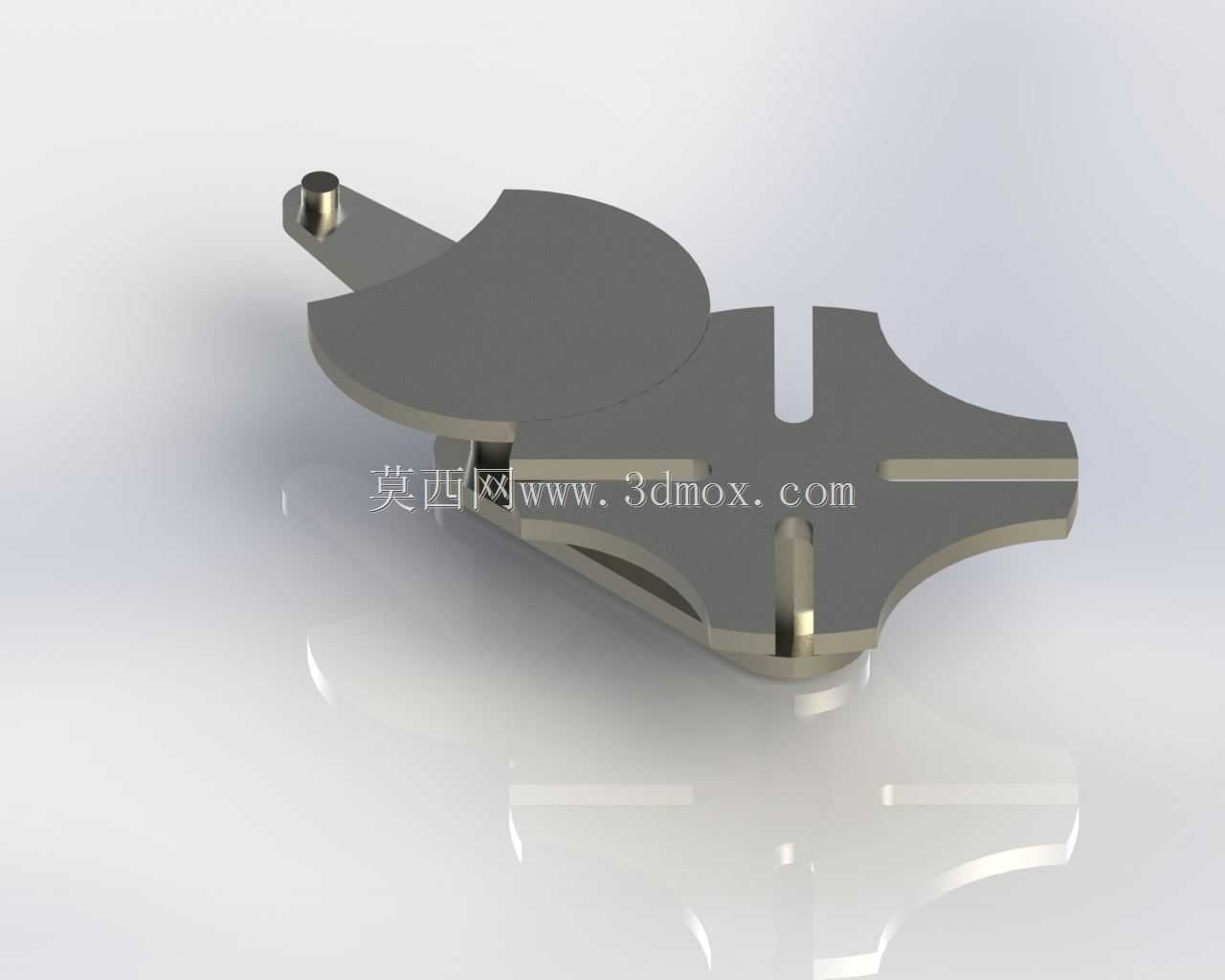

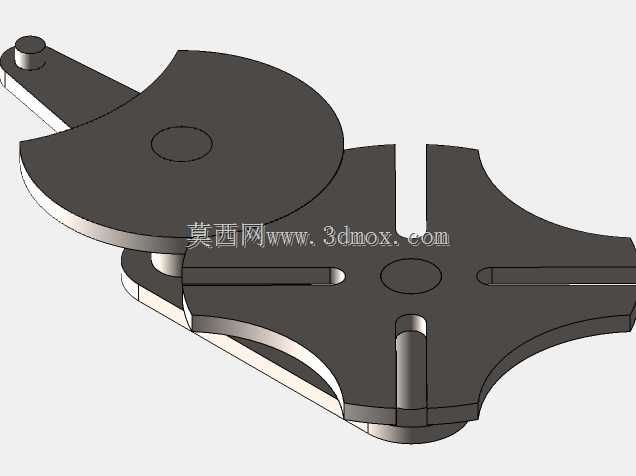

在自动化生产线的转位工位、多工位装配设备的步进送料单元、胶片放映机的走片机构、包装机械的分度送料环节，这类需要将连续旋转输入转化为精准间歇旋转输出的场景里，日内瓦机构是应用极为广泛的核心传动构件，相比棘轮机构、不完全齿轮机构这类间歇传动结构，它的传动冲击更小，分度精度更稳定，加工装配难度适中，在中低速间歇传动场景下的综合表现十分突出。这套日内瓦机构的核心构件包含带圆柱锁止弧与驱动销的主动拨盘、带径向槽与对应锁止凹弧的从动槽轮两个核心部分，主动拨盘做连续匀速旋转时，驱动销在进入从动槽轮径向槽的阶段，会拨动槽轮转过固定的分度角度，当驱动销脱离径向槽后，主动拨盘上的凸起圆形锁止盘会刚好嵌入从动槽轮的锁止凹弧内，将槽轮完全锁止固定，避免槽轮在停歇阶段出现窜动，保证工位停留时的位置精度，整套机构不需要额外添加定位锁止结构，依靠自身型面配合就能完成驱动与锁止的动作切换，结构集成度很高。从设计逻辑来看，这套结构的参数匹配需要严格对应使用场景的分度需求，首先要确定从动槽轮的槽数，常见的槽数为4槽、6槽、8槽，对应每次停歇后转过90度、60度、45度的分度角，槽数越少，单次转动的角度越大，传动过程中的角加速度变化越剧烈，冲击载荷也会相应提升，更适合低速轻载的工位转位场景；槽数越多，传动过程越平稳，但槽轮的整体尺寸会相应增大，锁止弧的配合长度也会缩短，需要根据安装空间与负载转速做平衡选择。主动拨盘上的驱动销与锁止弧的位置精度是整套机构的核心控制要点，驱动销的中心到主动拨盘回转中心的距离，需要和槽轮径向槽的回转半径做精准匹配，保证驱动销进入和脱离径向槽时，槽轮的角速度刚好为零，避免出现刚性冲击；锁止弧的半径需要和槽轮锁止凹弧的半径完全一致，配合间隙控制在0.02-0.05mm之间，间隙过大会导致停歇阶段槽轮出现窜动，影响定位精度，间隙过小则会出现装配卡滞，运转过程中出现磨损加剧的问题。从安装边界来看，这套机构的主动轴与从动轴为垂直交错的平行轴布局，两轴的中心距是核心安装尺寸，需要根据槽轮直径、驱动销回转半径做精准计算，中心距偏差过大会直接导致驱动销与径向槽的卡滞，或是锁止弧配合失效。槽轮的厚度需要根据传递的扭矩大小做匹配，轻载场景下厚度取槽轮外径的1/8-1/6即可，重载场景下需要适当增加厚度，同时对驱动销做硬化处理，避免接触应力过大导致销体磨损变形。主动拨盘的驱动销通常采用可拆卸的圆柱销结构，磨损后可以快速更换，不需要整体更换拨盘，降低后期维护成本。在实际应用中，这类日内瓦机构通常会搭配减速电机作为动力输入，主动轴的转速一般控制在100rpm以内，过高的转速会导致槽轮启停阶段的惯性冲击过大，不仅会产生明显的噪音，还会加速配合面的磨损，缩短机构的使用寿命。如果需要应用在更高转速的场景下，就需要对槽轮的轮廓做修形处理，优化驱动销进入径向槽时的切入角度，降低角加速度的突变幅度，或是搭配缓冲阻尼结构吸收冲击能量。在装配过程中，需要保证主动轴与从动轴的平行度公差控制在0.01mm以内，两轴的轴向窜动量不超过0.03mm，否则会导致驱动销与径向槽的接触应力分布不均，出现局部磨损过快的问题。日常维护时只需要定期在驱动销与径向槽的配合面、锁止弧的配合面涂抹润滑脂，就能有效降低磨损，延长机构的使用寿命。相比其他间歇传动结构，日内瓦机构的结构十分紧凑，不需要复杂的辅助定位结构，在固定分度的间歇传动场景下，它的可靠性远高于其他复杂结构，而且加工难度低，普通的铣削、线切割设备就能完成核心零件的加工，不需要特殊的加工工艺，制造成本可控，因此在各类中小型自动化设备的分度转位环节得到了极为广泛的应用，不管是多工位转盘装配机的转位驱动，还是自动灌装设备的瓶体分度送进，或是印刷机械的走纸分度，都能看到这类机构的应用。在设计这类机构的时候，还需要考虑动平衡的问题，主动拨盘的锁止弧部分为偏心结构，转速较高时会产生不平衡振动，因此需要在拨盘的对应位置做去重处理，保证拨盘的质心落在回转轴线上，降低运转过程中的振动。从动槽轮的径向槽边缘需要做小倒角处理，避免驱动销切入时出现尖角刮蹭，同时也能储存少量润滑脂，改善配合面的润滑条件。锁止弧的起始与终止位置需要做微小的卸荷槽，避免锁止弧切入切出时出现型面干涉，保证动作切换顺畅。
