斜齿圆柱传动齿轮结构三维建模

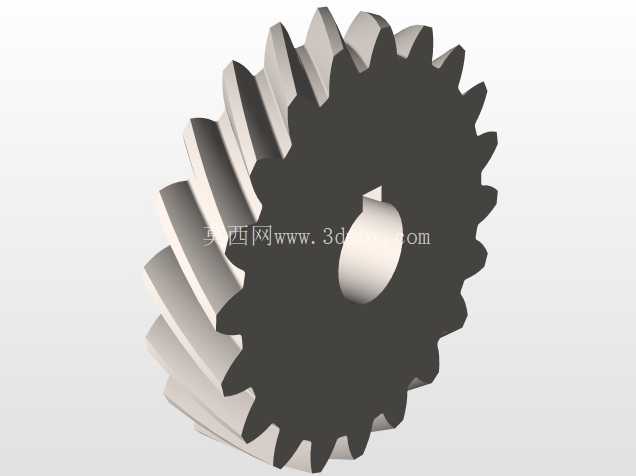

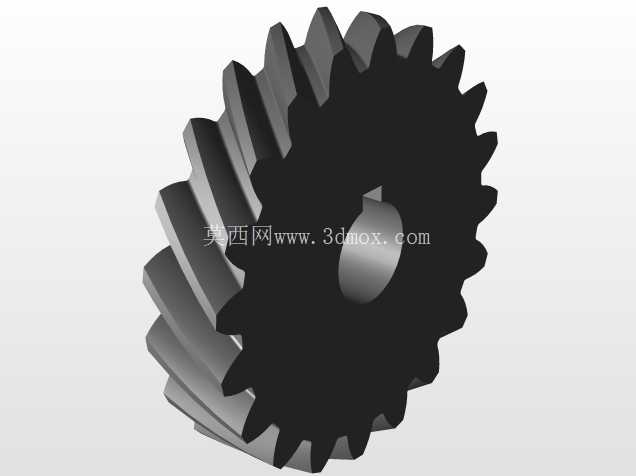

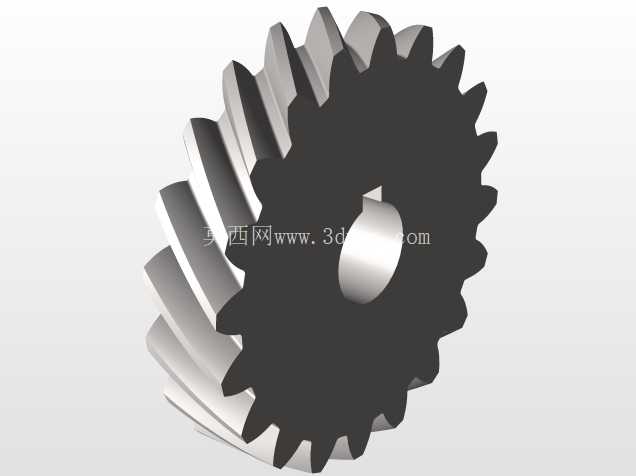

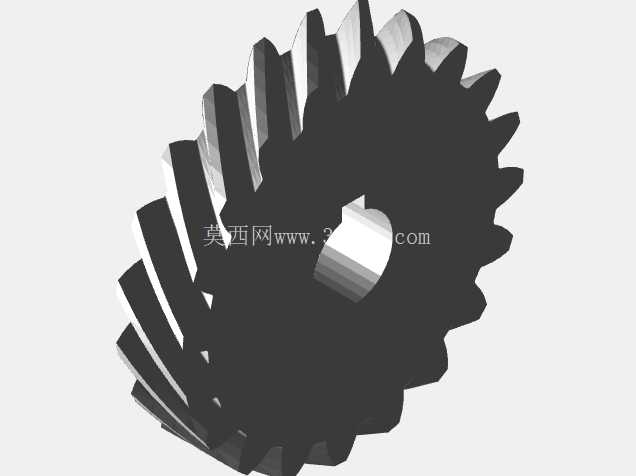

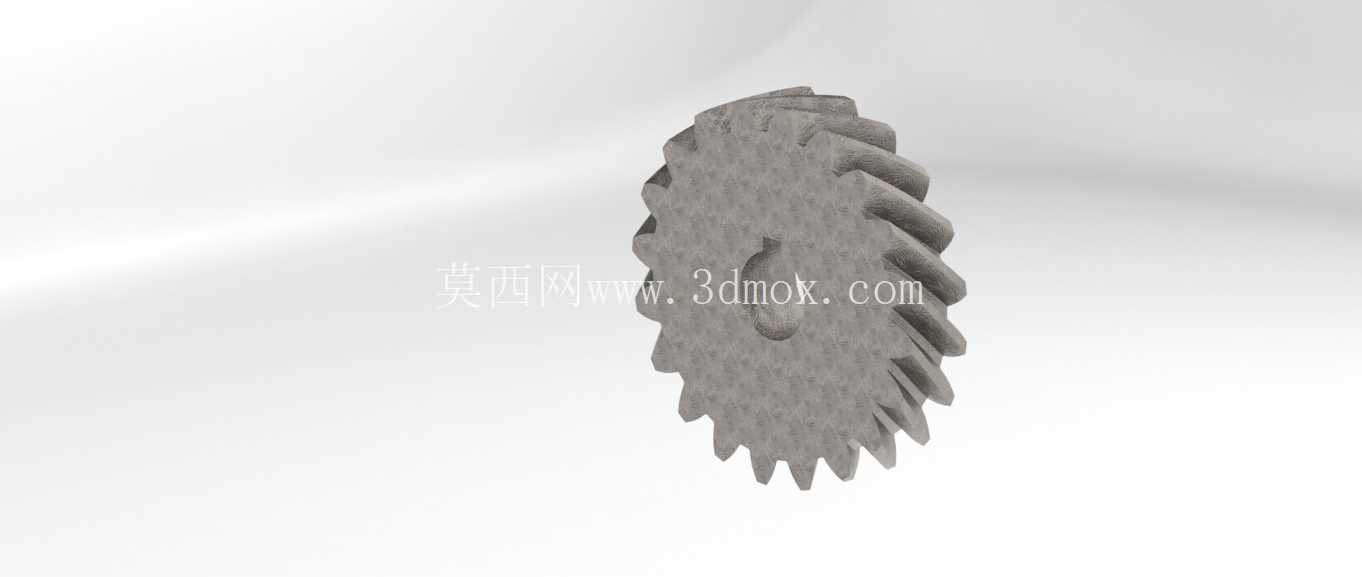

这款斜齿圆柱齿轮的建模过程，首先要明确其在传动链路里的安装边界，中心轴孔的直径公差需要匹配对应规格的传动轴，轴孔内预留的键槽位置要和标准平键的尺寸完全契合，避免装配时出现键侧间隙过大或者装不进去的问题。齿部采用斜齿设计，相比直齿圆柱齿轮，啮合过程中是逐步进入和退出啮合状态，不会出现直齿传动时的整齿突然接触冲击，在中高速传动场景下能有效降低运行噪音，同时提升传动平稳性，适合用在对传动精度有一定要求、转速中等偏高的动力传输环节，比如小型输送设备的动力输入端、轻工机械的变速传动组、小型减速机的中间传动级这类场景。

建模时齿形的参数推导是核心环节，首先要确定模数、齿数、螺旋角、压力角这些基础参数，齿顶圆、齿根圆的尺寸要严格按照渐开线齿形的生成逻辑来做，齿端的倒角处理不能省略，实际生产中不管是铣齿还是滚齿加工，齿端倒角都能避免装配时齿部磕碰，也能减少啮合初期的齿面磨损。齿轮的辐板部分做了等厚设计，没有多余的减重孔，对应铸造工艺的成型要求，铸造时的拔模斜度在轮毂和轮缘位置都做了预留，避免脱模时出现型砂磕碰导致的铸件缺料问题，轮毂部分的轴向长度要和安装位置的轴段长度匹配，保证装配后齿轮不会出现轴向窜动，同时端面的垂直度公差要控制在合理范围，避免齿轮运转时出现端面跳动超标的问题。

从实际使用的角度看，这类斜齿轮的啮合重合度比同参数直齿轮高30%左右，单齿承受的载荷更小，同等模数齿数下能传递更大的扭矩，不过斜齿传动会产生轴向分力，所以在配套选型轴承的时候，需要选用能承受轴向载荷的角接触轴承或者圆锥滚子轴承，这点在做整机结构设计的时候要提前考虑，不能只关注齿轮本身的参数。齿面的粗糙度要求在建模时也要对应考虑，铸造后的毛坯需要经过齿面精加工，才能保证啮合时的接触面积符合要求，避免出现点蚀、断齿等早期失效问题。

安装边界上，齿轮的齿顶圆和相邻传动件、箱体内壁之间要预留足够的安全间隙，一般要保留至少3到5毫米的距离，避免运转时因为热胀冷缩或者装配误差出现齿顶碰擦的问题。中心轴孔和传动轴的配合选用过渡配合，既保证装配时的同轴度，也方便后期维护时的拆卸更换，键槽的位置要和轴上的键槽对齐，平键装入后两侧要紧密贴合，顶部保留0.1到0.2毫米的间隙，避免键顶顶住键槽底部导致齿轮装不到位。

在传动系统的布局里，这类齿轮通常和同模数同螺旋角的配对齿轮反向安装，抵消部分轴向力，减少轴承的轴向载荷，提升整套传动机构的使用寿命。建模时的齿形修缘部分也做了简化处理，对应中小载荷场景下的使用需求，不需要做太复杂的齿向修形就能满足使用要求，降低加工难度和生产成本，适合批量铸造生产的场景。轮缘部分的厚度要满足强度要求，不能因为追求轻量化做得过薄，否则在冲击载荷下容易出现轮缘断裂的问题，轮毂的厚度也要和轴径匹配，一般轮毂外径是轴孔直径的1.5到2倍，保证轮毂有足够的强度传递扭矩，不会出现轮毂开裂的失效形式。
