手动操纵式万向传动连接机构

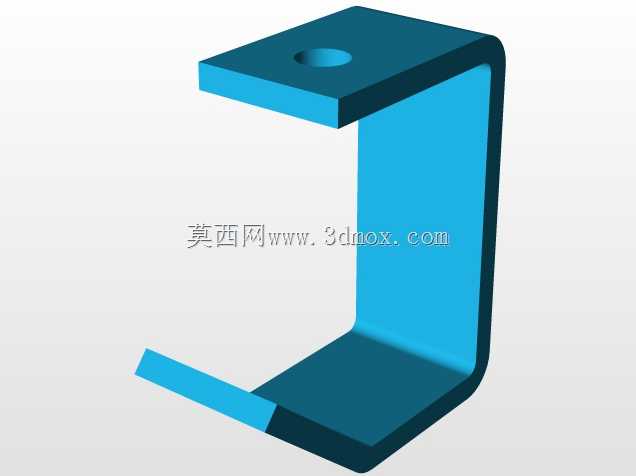

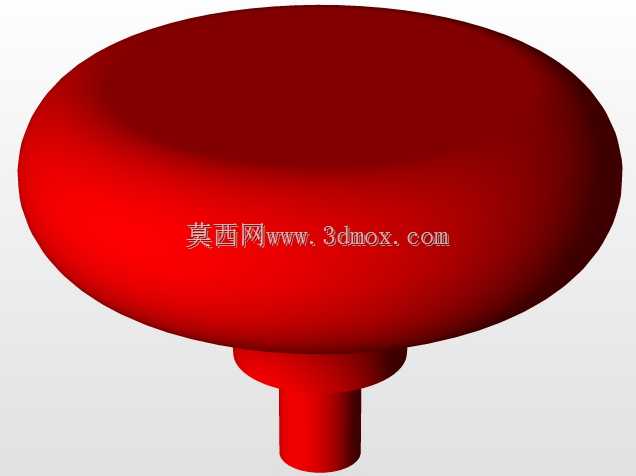

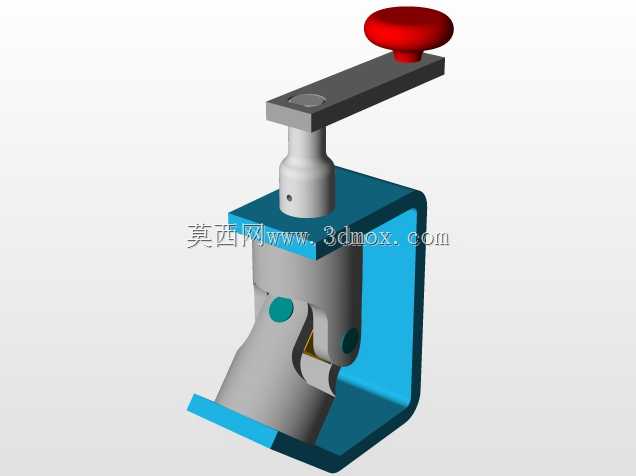

该万向传动连接机构多用于需要手动调整传动角度的小型设备工位，常见于轻工机械的进给调节单元、小型试验台的角度转向传递部位，可在两轴存在空间夹角的工况下完成扭矩与转动的连续传递，避免刚性轴连接在偏角状态下出现的卡滞、应力集中断裂问题。从结构设计来看，上部的红色蘑菇头操作件采用符合人体工学的圆弧造型，握持施力时不会出现硌手问题，操作杆采用矩形截面型材加工，抗扭刚度优于同直径圆杆，可承受手动操作时的侧向掰动载荷。中部的铰接核心采用十字轴式万向铰接结构，两个互相垂直的铰接销轴分别连接输入与输出端，销轴端部设置限位挡圈防止运转过程中销轴脱出，铰接配合面预留有润滑脂存储间隙，可在长期无维护状态下保持转动顺畅。外部的C型安装支架采用折弯成型结构，两侧立面设置同轴安装孔，为内部铰接组件提供稳定的支撑边界，支架底部带有水平安装边，可通过螺栓直接固定在设备基座平面上，安装边的孔位间距适配常规小型设备的安装孔系，不需要额外加工过渡连接板。设计过程中优先考虑手动操作的力臂匹配，操作杆长度经过力矩核算，单人施加不超过150N的握力即可带动输出端完成角度调整，不会出现操作力过大导致的调节费力问题。铰接部位的转动阻尼经过匹配，调整到目标角度后可依靠配合面的静摩擦力保持位置，不会在设备运行振动下出现自行偏移。输出端的连接轴采用标准轴径设计，可直接配套常用的联轴器、手轮或者小型负载件，不需要额外做轴径适配加工。整体结构的外形轮廓紧凑，安装时不需要预留过大的周边操作空间，在设备内部狭窄安装位也可完成布置，支架的开口方向可根据实际走线、接管需求调整安装朝向，适配不同设备的布局要求。铰接部位的销轴采用耐磨钢材加工，表面做硬化处理，长期反复转动调节不会出现过度磨损导致的间隙过大问题，可维持长期的传动精度。
