适配三刃刀具直径测量的卡尺配套附件

在机加工车间的日常刀具预检环节，三刃立铣刀、三刃钻头这类切削刀具的刃部直径检测一直是个容易出现误差的环节——常规游标卡尺、数显卡尺或是带表卡尺的两个平行测量爪，接触三刃刀具时只能卡到两个刃尖，测量值无法直接对应刀具的真实外接圆直径，很多操作工只能靠经验估算，或是借助千分尺配合V型块反复调整测量，不仅耗时，批量预检时效率极低，还容易因为测量偏差导致装刀后加工尺寸超差。这套卡尺附件就是针对这个现场痛点设计的，不需要更换现有卡尺，直接加装在普通卡尺的测量爪位置，就能把常规卡尺的两爪测量转换成适配三刃刀具的三点接触测量模式，让一线检测人员不用额外购置专用刀具测量仪，就能快速完成三刃刀具的直径核验。

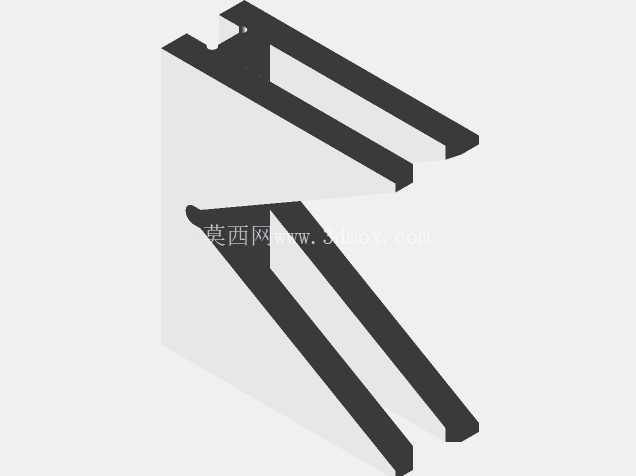

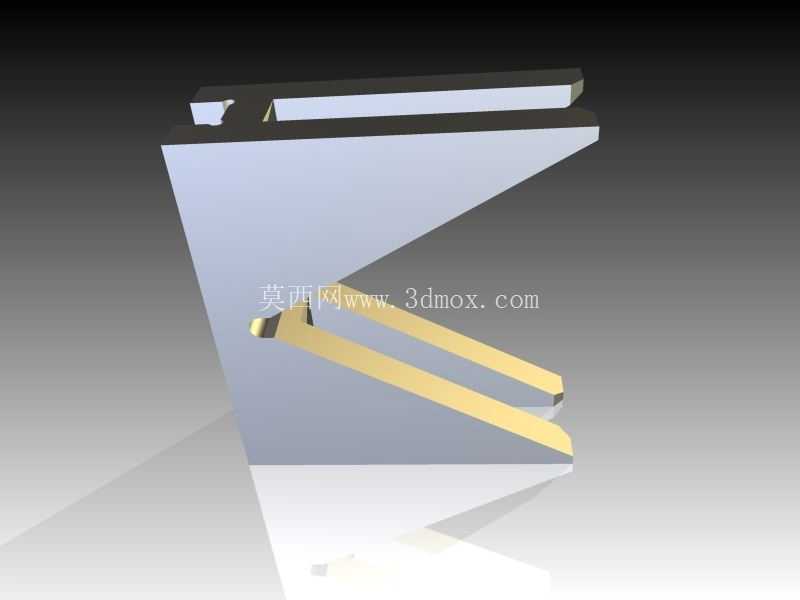

从结构设计逻辑来看，这套附件采用了对称式的双定位支脚加单测量触点的布局，两个倾斜的定位支脚形成固定的V型支撑角度，使用时将三刃刀具的三个刃部分别贴合在两个定位支脚和卡尺原有活动测量爪的测量面上，此时三个接触点刚好对应三刃刀具圆周上均匀分布的三个刃尖位置，卡尺的显示数值通过固定的换算系数就能直接得出刀具的真实直径，换算逻辑经过几何推导验证，当附件的V型夹角适配三刃刀具120度的刃部分布角度时，刀具真实直径等于卡尺测量值乘以1.5的固定系数，不需要现场做复杂计算，操作工只要记住这个换算关系就能快速读数。

在安装边界的设计上，这套附件针对钳口宽度为0.125英寸的常规卡尺做了适配定位结构，安装时不需要对原有卡尺做任何打孔、磨削等改装，直接靠附件上的卡槽卡在卡尺固定测量爪的端部，靠紧定结构锁定位置即可，不会损伤卡尺原有测量面，拆下之后卡尺依然可以正常用于常规尺寸测量。附件的测量触点和定位支脚都做了耐磨处理，接触刃口的位置采用小平面接触设计，避免尖锐的刀具刃口刮伤附件接触面，长期使用也不会因为磨损导致测量偏差。从测量范围来看，这套结构在适配0.125英寸钳口宽度的卡尺时，最小可以测量直径小至0.100英寸的三刃刀具，覆盖了车间常用的小微径三刃立铣刀、中心钻等刀具的检测需求，对于更大直径的三刃刀具，只要卡尺本身的测量行程足够，附件的支撑结构不会形成干涉。

实际使用场景中，这套附件特别适合数控加工班组的刀具室预检、机台旁的换刀前检测环节，以往操作工换刀时要把刀具拿到质检室用专用仪器测直径，来回往返耽误生产时间，装上这套附件之后，在机床旁边用日常随身带的卡尺就能完成测量，大幅缩短换刀准备时间。而且这套附件的结构设计逻辑可以拓展，调整支脚的夹角和触点位置，就能衍生出适配五刃刀具测量的版本，满足不同刃数刀具的检测需求，不需要重新设计整体结构，只需要更换前端的接触支脚即可，具备很好的功能拓展性。

从结构可靠性角度考虑，附件的整体采用刚性结构设计，安装后和卡尺测量爪的贴合面没有多余间隙，测量时不会因为附件晃动产生读数误差，两个定位支脚的对称度经过校准，保证V型夹角的角度偏差控制在测量允许的公差范围内，避免因为支脚偏移导致换算后的直径值出现偏差。接触刀具的所有测量面都做了和卡尺测量面一致的表面处理，粗糙度和硬度满足频繁接触金属刃口的使用要求，不会因为长期磕碰出现凹痕影响测量精度。
