红木黄铜组合式木工划线标记量规

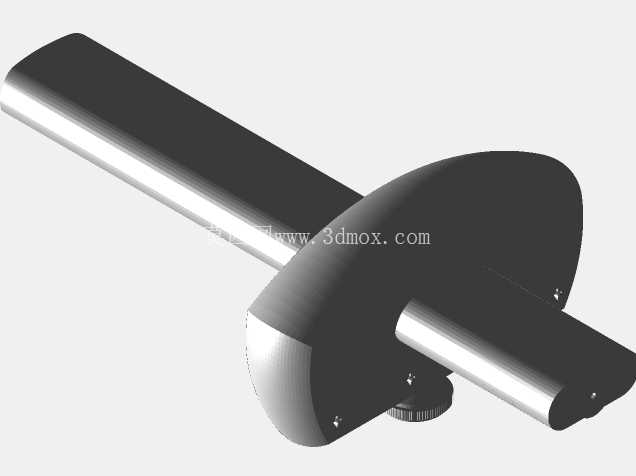

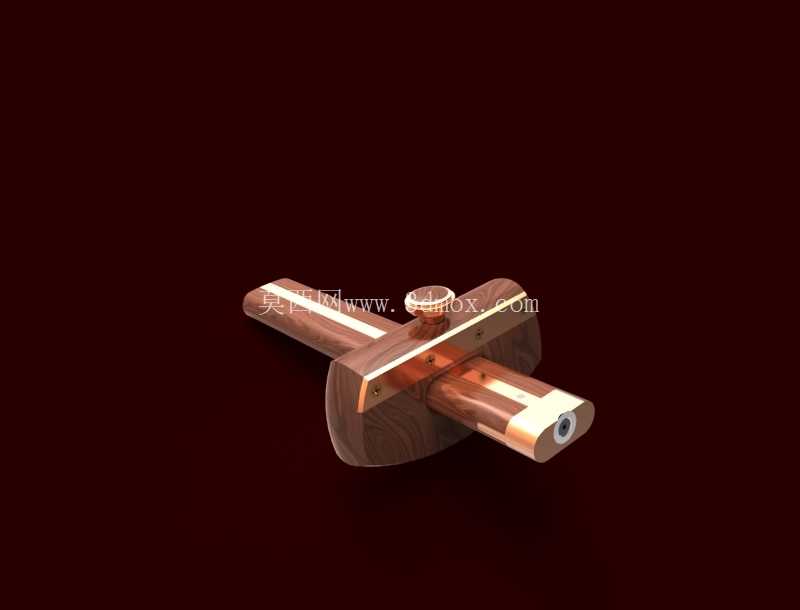

　　这款标记量规是面向木工作业场景开发的手工划线辅具，核心功能是在木料加工过程中完成平行于基准边的精准划线标记，是实木开料、榫卯加工、构件修型环节里替代传统钢直尺、角尺划线的专用工具，能有效降低手工划线时的对位误差，提升单件小批量木工制作的加工精度。从结构设计来看，量规采用双材质组合方案，握持主体选用高密度红木加工，一方面利用红木质地致密、握持温润不易打滑的特性，长时间手持作业不易产生硌手的疲劳感，另一方面红木本身的耐磨属性也能保证基准面长期摩擦木料后不会出现过度磨损，维持基准边的直线度精度；滑动划线杆采用黄铜材质加工，黄铜质地偏软但耐磨性能优异，和红木主体的导向槽配合时，不会因为反复滑动调节刮伤槽体内壁，同时黄铜的自重适中，划线时杆体不会因为自重下垂偏移，能保证划线全程的直线度稳定。

　　量规的调节结构采用顶丝锁紧设计，在红木主体的上端设置黄铜锁紧旋钮，旋钮下端的顶丝直接抵靠在黄铜划线杆的上平面，松开旋钮时划线杆可沿主体的导向槽自由滑动，快速调整划线基准到划线刃口的距离，锁紧后即可固定尺寸，避免划线过程中杆体窜动导致尺寸偏差，这种顶丝锁紧的结构相比侧面锁紧的方案，操作时不需要改变握持手势，单手握持主体的同时用拇指即可完成锁紧与松开操作，作业效率更高。导向槽的加工采用贯通式矩形槽设计，槽体内壁和黄铜杆的配合间隙控制在0.02mm以内，既保证滑动调节时无卡顿，也能避免间隙过大导致划线杆倾斜，保证划线刃口始终和基准面保持垂直，划线时不会出现深浅不一或者线条偏移的问题。

　　划线杆的端头设置硬质划线刃，刃口经过精细打磨，角度控制在30度，既保证划线时能在木料表面留下清晰均匀的细线，也不会因为刃口过尖容易崩损，日常使用不需要频繁修磨刃口。从安装边界与尺寸适配来看，量规的主体基准面宽度设计为60mm，划线时和木料侧边的接触面积足够大，不会因为接触面过小导致基准侧翻，划线杆的最大伸出长度为150mm，可覆盖常规木工制作中从5mm到120mm的划线尺寸需求，能满足大部分实木家具制作、小件木工制品加工的划线尺寸要求，整体长度控制在180mm左右，可放入常规的木工工具腰包，携带到现场作业时不会占用过多空间。

　　在实际应用场景中，这款量规可用于实木拼板前的缝边对齐划线、榫头榫眼的加工位置标记、木料表面的装饰线划线、曲面构件的等距轮廓划线等多种作业，相比普通的钢直尺配合划线刀的作业方式，不需要反复测量对位，单次调整尺寸后即可完成多件同规格木料的划线作业，尤其适合多构件同尺寸加工的场景，能大幅减少重复测量的时间，降低人为测量带来的尺寸误差。设计过程中充分考虑了手工工具的使用细节，红木主体的边角全部做了R3的圆角处理，没有尖锐棱角，手持操作时不会划伤手部，黄铜构件的边缘也做了倒钝处理，调节时不会割伤手指；两种材质的搭配除了功能层面的考量，也兼顾了长期使用后的外观质感，红木经过长期手持摩挲会形成温润的包浆，黄铜表面会形成自然的氧化层，长期使用后工具的辨识度更高，也不容易和其他作业工具混淆。导向槽的加工位置经过反复校准，保证划线杆的轴线和主体基准面完全平行，从结构根源上避免了因为加工误差导致的划线尺寸偏差，锁紧旋钮的螺纹采用细牙螺纹设计，锁紧时的进给量更小，锁紧力更均匀，不会因为锁紧力过大压伤黄铜划线杆的表面，也不会因为锁紧力不足导致作业过程中尺寸移位。
