微雪2.13英寸三色电子墨水显示模组

　　在嵌入式开发、低功耗手持设备、工业现场状态指示终端的选型过程中，显示部件的功耗、可视角度、阳光下可读性一直是结构工程师需要重点权衡的指标。这款三色电子墨水显示模组，针对低功耗刷新、静态显示零功耗的需求设计，适配开源硬件开发平台与小型嵌入式终端的集成场景，可广泛用于环境监测节点的状态显示、仓储货架的电子价签、小型便携检测设备的读数界面、开源硬件项目的交互输出端。

　　从实际使用场景来看，电子墨水屏的特性决定了它不需要持续供电维持显示内容，只有在刷新画面时才会产生功耗，这对于电池供电的野外监测节点、不需要频繁更新内容的指示类设备来说，能大幅降低整机的电源设计压力，不需要为显示部分预留持续供电回路，也能在阳光直射的户外场景下保持清晰的显示效果，不会像传统LCD屏那样出现反光看不清内容的问题。三色显示的配置，在传统黑白两色电子纸的基础上增加了红色显示通道，可以用来突出告警信息、关键参数标识，不需要额外增加指示灯部件就能实现重点内容的视觉突出，简化整机面板的布局设计。

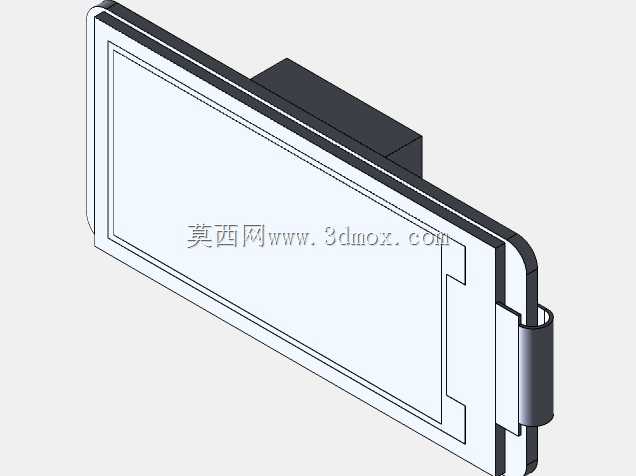

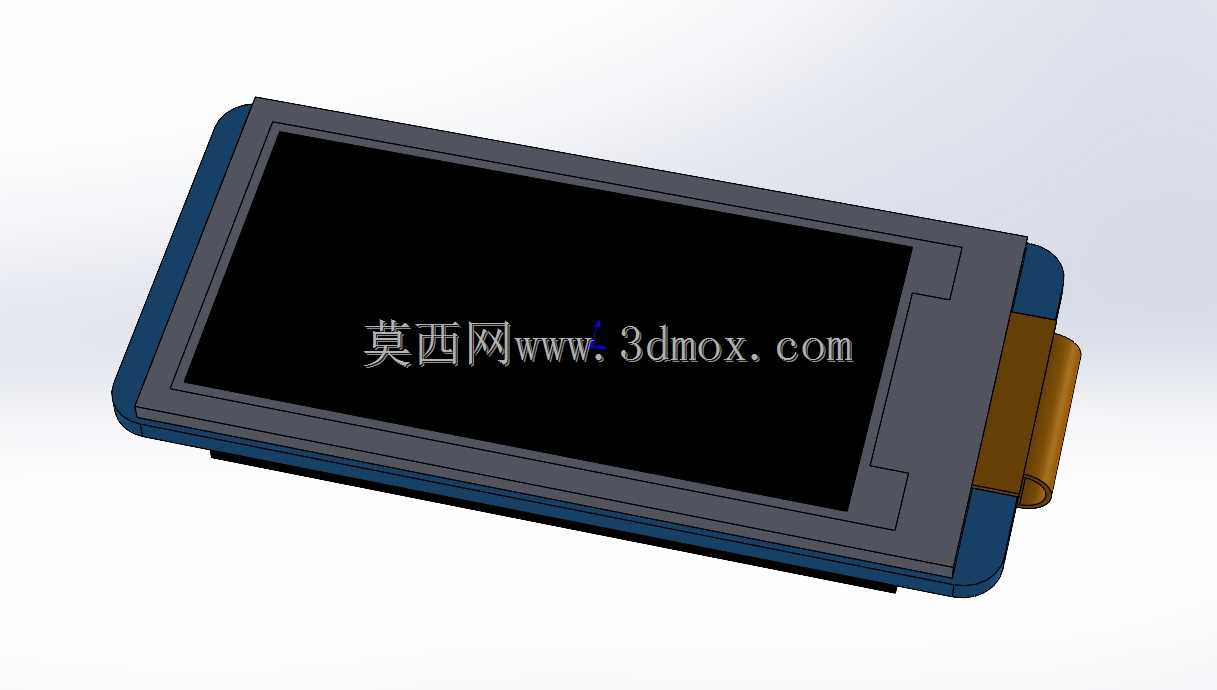

　　设计层面，这款模组的结构尺寸完全围绕250×122分辨率的2.13英寸显示区域做边界规划，显示区域的有效可视范围占据模组正面绝大多数面积，边框预留的宽度刚好容纳驱动电路的排布与FPC排线的引出位置，不会因为边框过宽压缩有效显示占比，也不会因为边框过窄导致装配时压合到显示层造成漏液或显示异常。模组侧边引出的柔性排线采用侧出设计，排线的弯折半径预留了足够的装配余量，在做壳体结构设计时，不需要为排线预留过大的避让空间，排线的金手指位置定义兼容主流的开源硬件驱动接口，不需要额外做转接板就能直接对接常用的开发板引脚。

　　做结构集成时需要注意，这款显示模组的整体厚度控制在薄型化范围内，壳体的视窗开口尺寸需要严格匹配显示区域的边界，视窗内侧需要做遮光处理，避免边框位置漏光影响显示观感；模组的安装固定建议采用双面胶贴合或者四周设置定位挡边的方式，不要在显示区域的背面施加过大的局部压力，避免压迫电子墨水胶囊层造成显示残影或者永久性损坏。由于电子墨水屏的刷新特性，结构设计时不需要考虑屏幕散热问题，模组本身工作时的发热量极低，即使密闭在塑料壳体内长时间工作也不会出现积热问题。

　　从功能适配角度，这款模组支持局刷与全刷两种刷新模式，全刷模式下可以彻底清除上一帧画面的残影，适合切换显示不同类型的内容；局刷模式下刷新速度更快，适合更新数值类的动态内容，在做驱动程序与结构匹配时，可以根据实际使用场景选择对应的刷新策略，比如做状态指示时用全刷保证显示干净，做实时数值更新时用局刷提升响应速度。三色显示的红色通道刷新需要单独的驱动时序，在硬件布线时要保证驱动信号的完整性，避免出现红色显示偏色或者刷新不全的问题。

　　在实际装配验证过程中，这款模组的外轮廓公差控制在合理范围内，定位基准边的直线度满足常规消费类电子与工业小型终端的装配要求，不需要额外做结构修配就能完成组装；屏幕表面的保护层硬度满足日常使用的防刮需求，不需要额外加装钢化玻璃保护层就能应对普通场景的摩擦接触，如果是用在工业现场多粉尘、多磕碰的场景，可以在视窗位置加装透明亚克力面板，预留0.1-0.2mm的装配间隙避免压到屏幕表面。

　　不同于传统的主动发光显示器件，电子墨水屏的显示原理是靠带电胶囊的翻转实现画面呈现，在极端低温环境下的刷新速度会有所下降，做产品选型时如果是面向低温户外场景，需要在结构设计时考虑低温下的驱动参数适配，或者预留加热层的安装位置，不过常规室内与常温户外场景下，这款模组的显示稳定性完全满足使用需求，静态显示时即使断开电源，画面也能长时间保留，这一特性也让它适合做无电源的指示标签、设备铭牌等场景，不需要持续供电就能保持显示内容，大幅降低使用过程中的维护成本。
