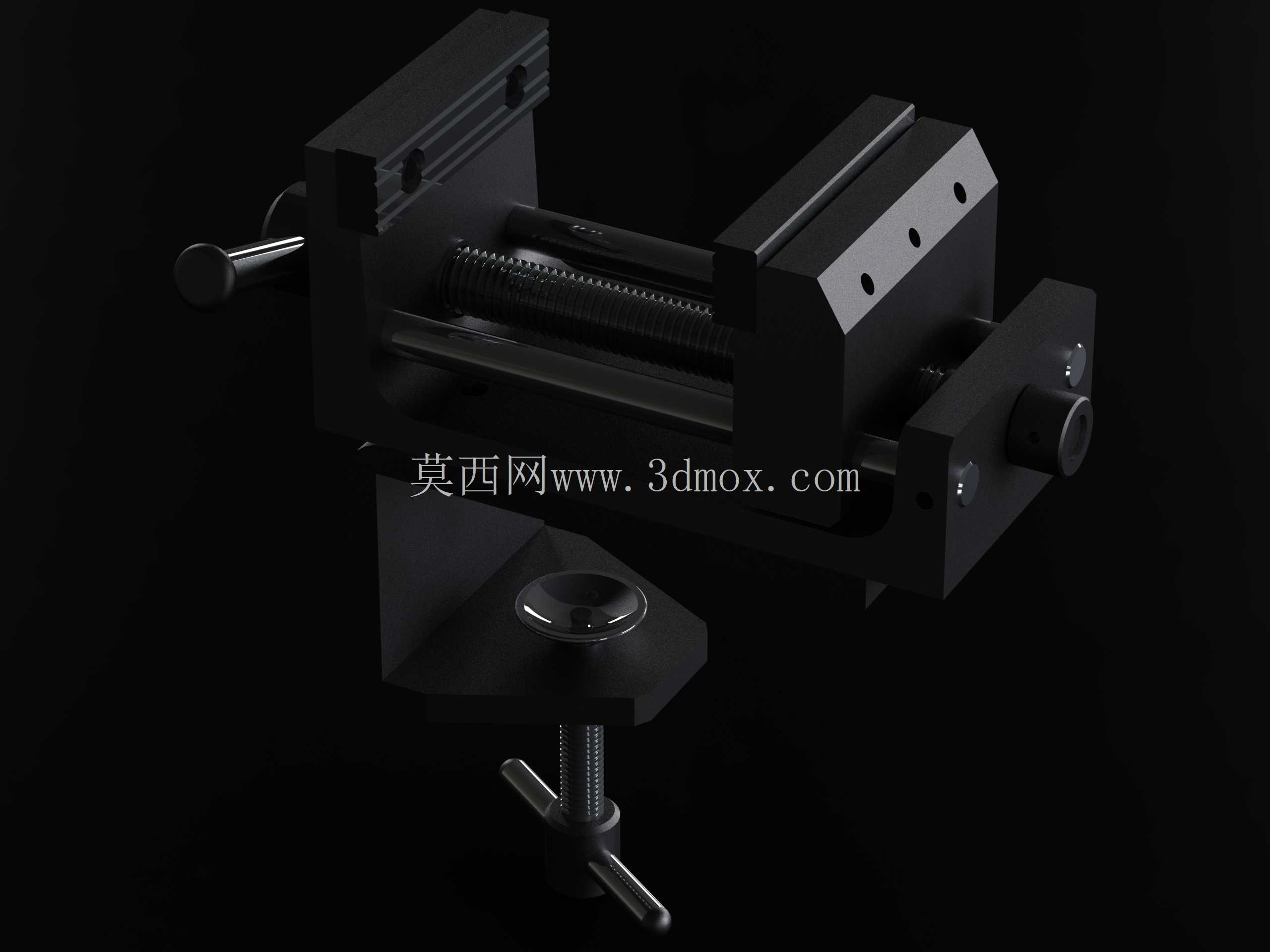

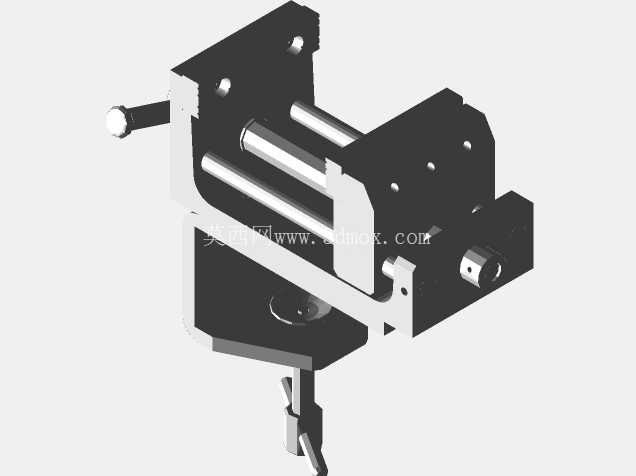

工业级桌面式中心定位夹紧工装结构

在精密机械加工、小型工件检测、样件打磨去毛刺、小批量零件装配的作业场景里，这类中心夹紧装置是工位上出镜率极高的辅助工装，区别于重型机用虎钳的大夹持行程与大自重设计，这款结构更偏向桌面级轻载作业的定位需求，适配台钻、小型铣床、手工修配工位的装夹要求，能在不占用过多工作台面的前提下，完成规则类小型工件的中心定位与夹紧固定。

从实际作业用途来看，它的核心作用是保证待加工工件的中心与加工主轴的中心保持同轴，避免装夹偏移导致的孔位偏差、铣削余量不均问题，尤其适合圆形、方形棒料的二次加工装夹，也可配合专用钳口完成异形小零件的夹持固定。底部的可调节锁紧支架，能直接固定在不同厚度的工作台边缘，不需要额外打孔安装，适配多数小型加工工位的快速部署需求，支架的升降调节结构可以根据作业高度调整夹持主体的位置，匹配不同操作人员的作业姿势，减少长时间操作的疲劳感。

功能特性上，这款夹紧装置采用丝杠进给的夹紧方式，转动侧方的手柄即可带动活动钳口平稳移动，进给过程无明显卡顿，钳口的平行度经过结构限位保证，夹紧后工件不会出现翘边、偏移问题。钳口表面做了防滑处理但没有设计尖锐齿纹，既可以保证夹持摩擦力，又不会在软质金属、塑料工件表面留下过深的夹痕，适合成品件的轻度加工与检测装夹。整个结构的活动部件都做了限位设计，操作时不会出现钳口脱落、丝杠脱出的问题，日常维护只需要定期在丝杠与导轨接触面涂抹润滑脂即可，没有复杂的易损件，长期使用的维护成本极低。

从设计思路层面拆解，整个结构优先考虑了小工位的适配性，整体结构紧凑没有冗余的外凸部件，避免操作时剐蹭操作人员。夹紧行程的设计覆盖了多数小型零件的夹持尺寸范围，不需要频繁更换钳口配件就能满足常规作业需求。中心定位的结构逻辑是通过对称式的钳口移动轨迹，保证无论夹持多大尺寸的工件，工件中心始终与装置的基准中心重合，省去了装夹后反复找正的步骤，对于需要保证中心位置的钻孔、铰孔作业来说，能大幅减少装夹找正的辅助时间。结构的受力路径做了优化，夹紧力从丝杠传递到活动钳口后，直接通过基体传导到底部支架，不会出现结构形变导致的夹持力损失，保证加工过程中工件不会移位。

外形尺寸与安装边界方面，装置整体宽度90毫米，长度154毫米，高度160毫米，安装时只需要预留出钳口最大张开行程的操作空间，以及侧方手柄的转动空间即可，对工作台面的尺寸要求很低，甚至可以临时固定在木质工作台、铝合金型材工作架上使用。底部的锁紧螺杆最大可适配50毫米厚度的台板，锁紧后装置不会出现晃动，夹持状态下的整体刚性足以承受轻载铣削、钻孔的切削力，不会因为切削振动导致装置移位。钳口的最大张开距离匹配常规小型零件的夹持需求，不需要额外加装延长钳口就可以完成多数常见小零件的装夹作业，装置的整体自重控制在合理范围，既保证了足够的结构刚性，又方便在不同工位之间转移使用。

在实际使用场景中，这类夹紧装置也常被用于3D打印件的后处理装夹、小型五金件的装配定位、学生金工实习的工位工装，相比重型台虎钳，它的操作力度更轻，新手也能快速掌握夹紧力度的控制，不会因为夹紧力过大导致薄壁工件变形。结构上没有复杂的气动、液压元件，完全依靠手动机械结构实现夹紧功能，在没有气源、电源的临时作业场景也能正常使用，可靠性远高于带动力源的夹紧工装，适合多场景、灵活部署的作业需求。
