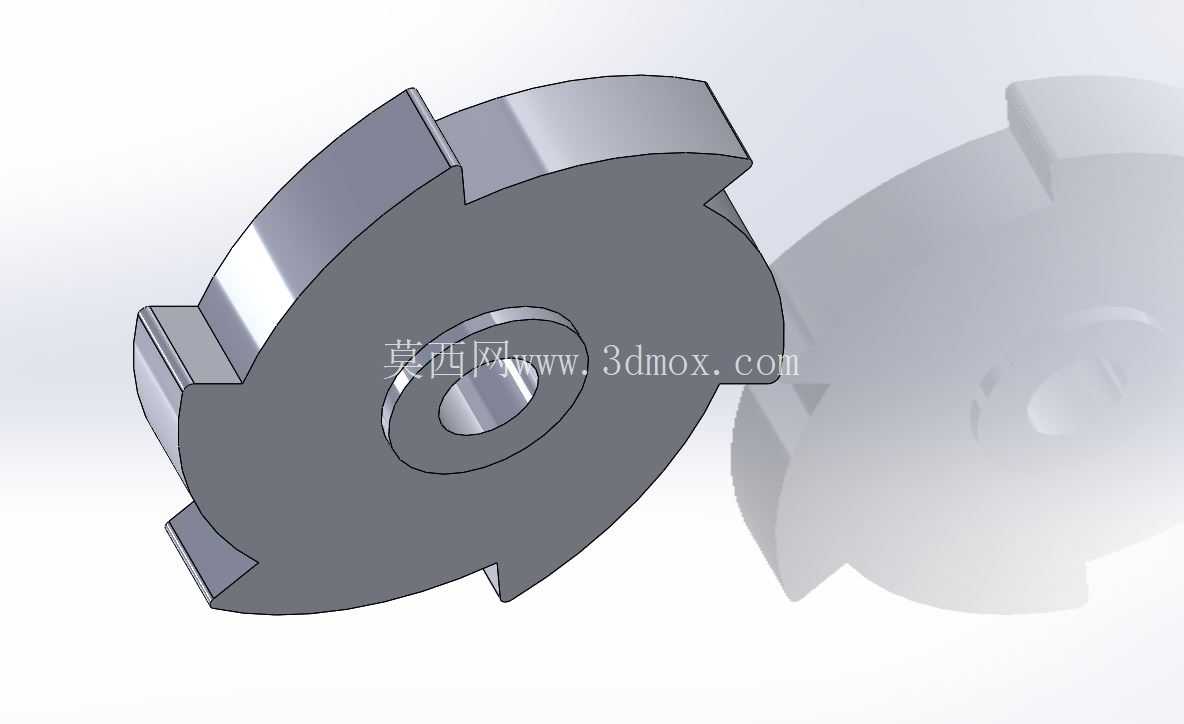

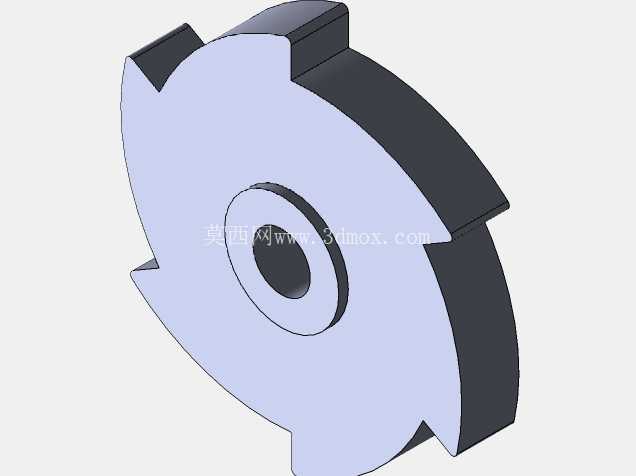

间歇传动用棘轮结构三维数模

做输送线、起重设备还有机床进给机构的间歇传动设计时，棘轮是绕不开的基础构件，这次的数模完全是按照常规中小载荷间歇传动场景的实际需求搭建的，没有做多余的装饰性结构，所有特征都服务于实际装配和功能实现。先从安装边界说起，中心的通孔是按照标准平键连接的尺寸做的公差预留，孔壁做了0.2mm的装配倒角，避免压装轴件的时候出现边缘刮削毛刺，整个轮体的轴向厚度是按照额定传递扭矩下的剪切强度计算的，轮齿的径向高度没有做冗余设计，刚好满足棘爪啮合时的接触长度要求，不会因为齿高过大导致啮合时出现径向窜动，也不会因为齿高不足出现跳齿脱开的问题。

很多新手做棘轮设计的时候容易忽略齿形的受力角度，这个数模里的齿面倾斜角是按照静摩擦系数计算的止逆临界值做的，当机构需要反向锁止的时候，棘爪在弹簧力作用下卡入齿槽，齿面的法向力分力会把棘爪牢牢压在齿根位置，不会出现打滑松脱的情况，而正向传动的时候，齿背的圆弧过渡能让棘爪顺着齿面平滑滑过，不会出现卡滞或者撞击异响。轮体的外缘做了等距分布的四个齿，这个齿数量是针对低速大转角间歇进给场景选的，每次棘爪动作就能完成90度的分度转动，适合用在自动化生产线的工位转台、包装机械的送料机构上，要是需要更小的分度角，只需要在这个数模基础上调整齿的分布数量，齿形的参数逻辑不用改动，能省不少重复建模的时间。

从实际装配的角度看，轮体的两个端面都做了平面度的特征预留，安装的时候和轴套、挡圈的配合面不会出现偏斜，中心孔周围的凸台结构是为了减少和相邻零件的接触面积，降低装配时的平面度加工要求，同时也能减少传动过程中的端面摩擦阻力。很多人做这类零件的时候会把整个轮盘做成等厚度的，实际装配的时候如果相邻零件的端面有轻微的形位公差偏差，就会出现轮体卡滞、转动阻力大的问题，这个凸台结构刚好把配合面集中在中心区域，就算外缘部分有轻微的平面度误差，也不会影响整体的转动灵活性。

再说到功能适配性，这个棘轮的结构既可以做间歇传动的主动件，也可以做止逆机构的锁止件，用在起重设备的卷扬机构上时，它能在起吊停止的时候自动卡紧，防止吊物下坠，这时候齿面的受力方向和传动场景相反，数模里的齿根位置做了圆角过渡，避免应力集中导致的齿根断裂，之前做项目的时候遇到过因为齿根直角导致的疲劳断裂问题，这次建模的时候特意把圆角参数按照材料的疲劳强度做了匹配，就算是频繁启停的工况，也能满足使用寿命要求。

建模的时候所有的特征都是参数化的，齿形的角度、齿高、轮体直径、中心孔尺寸都可以通过参数直接调整，不用重新绘制草图，对于不同载荷、不同分度要求的场景，只需要修改对应参数就能快速生成适配的结构，不用从零开始搭建。轮体的外缘没有做多余的减重孔，因为这类零件大多用在中低速工况，减重带来的惯性降低效果并不明显，反而会增加加工的工序成本，要是用在高速间歇传动的场景，也可以在轮盘的非受力区域添加减重孔特征，不会影响整体的结构强度。

实际选型的时候，要注意配合的棘爪端部圆弧半径要和齿槽的圆弧半径匹配，这个数模里的齿槽圆弧是按照常用的棘爪尺寸做的适配，装配的时候不需要额外修配就能实现顺滑啮合，齿面的粗糙度要求在建模的时候也做了隐含的工艺预留，不需要后续做过多的表面处理就能满足耐磨要求，毕竟这类零件大多采用45号钢淬火处理，表面硬度足够应对常规的接触磨损。
