铸造产线用对齐定位支撑支架结构

项目分类:铸造模 发布时间:2026-05-21 ID:1154528
  • 铸造产线用对齐定位支撑支架结构
  • 铸造产线用对齐定位支撑支架结构
  • 铸造产线用对齐定位支撑支架结构

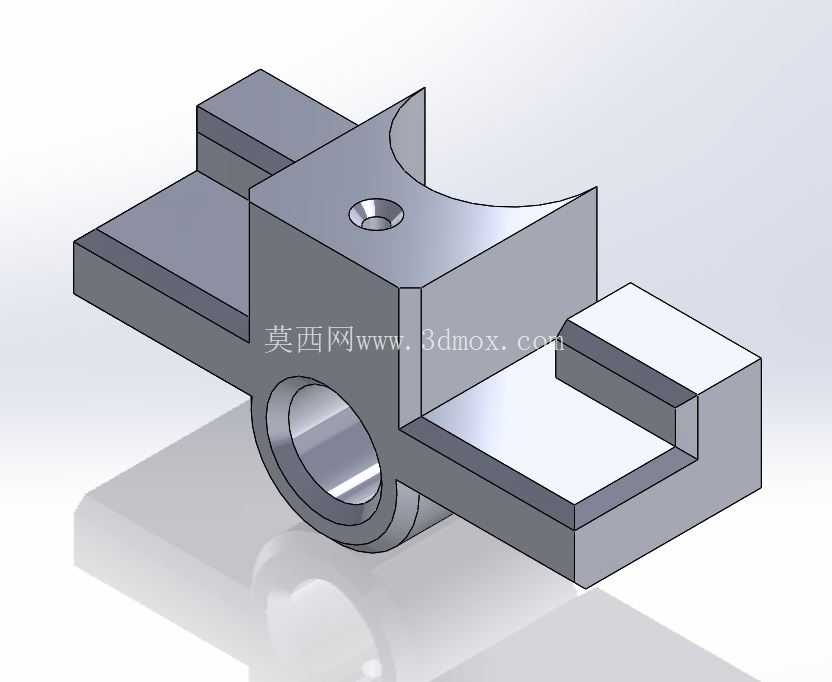

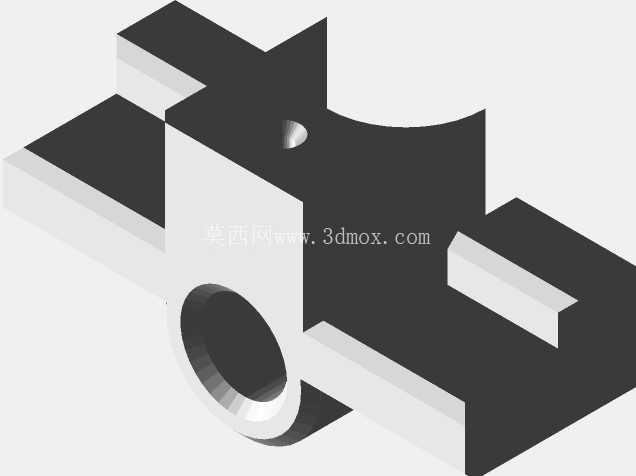

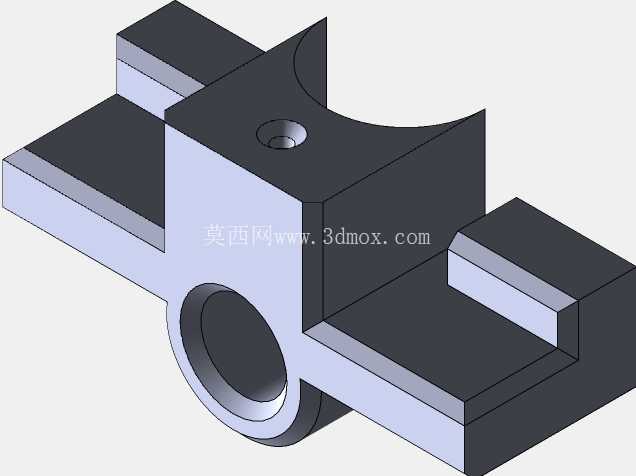

  在压铸、重力铸造等连续生产的产线工位上,这类对齐支架是承担工件定位、输送导向、部件支撑作用的核心小型结构件,常布置在铸型输送轨道旁、工件取放工位的定位基准侧,或是模具开合模行程的辅助导向位置,用来保证每次工件就位、模具合模、取件机构动作时的位置一致性,避免因对位偏差导致的铸件飞边、型腔磕碰、取件卡滞等生产问题。从结构设计来看,主体采用一体式块状基体,规避了多件拼接带来的装配累积误差,基体下部设置的贯通圆孔是核心安装基准,使用时可穿入导向光轴或支撑转轴,让支架能够沿轴向调整安装位置,适配不同规格铸型的对位需求,孔位与基体的同轴度公差控制在IT7级,保证支架滑动或转动时无卡滞、无偏摆。

  基体上部开设的半圆弧凹槽,是为了适配圆柱形的定位销或是输送辊的外缘轮廓,凹槽的圆弧半径与配合件的半径差控制在0.02-0.05mm之间,既保证贴合时的定位精度,又不会因为过盈配合导致部件磨损加快,凹槽中心设置的沉头螺纹孔,可用来安装耐磨垫片或是行程触发挡片,拓展支架的功能边界。基体向两侧延伸出的L型凸台结构,是主要的对位工作面,两个凸台的工作面平行度公差控制在0.03mm以内,工作面的边缘做了C1倒角处理,避免工件输送就位时被锐边刮伤,同时也能在工件存在微小位置偏差时起到导向导入的作用,凸台的厚度根据工位承重设计,常规工况下可承受15kg以内的侧向载荷,不会出现长期使用后的形变问题。

  设计过程中优先考虑了铸造生产现场的复杂工况,基体所有棱边都做了倒钝处理,避免积留铸造砂粒、切削液残留,同时整体结构无封闭空腔,不会积存杂物导致清洁困难,材质选用45号钢调质处理,工作面做高频淬火提升耐磨性,硬度达到HRC40-45,能够承受长期反复的接触摩擦而不出现明显凹陷。安装边界方面,下部贯通孔的公称直径适配常用的20mm直径导向轴,支架整体的横向安装跨距可通过两侧凸台的位置适配30-80mm宽度的工件定位需求,安装时仅需在贯通孔侧端加装紧定螺钉,即可将支架固定在轴上的任意位置,调整过程无需拆卸周边其他部件,适配产线快速换型的需求。

  这类支架在实际使用中,常成对布置在工位两侧,形成对称的定位基准面,当铸型或工件沿输送线移动到工位时,两侧支架的凸台工作面会先接触工件的侧基准面,逐步纠正工件的偏移角度,直到上部半圆弧槽与配套的定位件完全贴合,完成精准对位,相比一体式的定位挡块,这种带轴孔安装的支架可调整范围更大,能够覆盖更多同系列不同规格铸件的生产需求,减少工装备件的数量。结构建模时重点保证了各配合面的形位公差标注合理性,所有安装孔位的位置度都基于下部贯通孔的基准轴进行标注,避免加工时出现基准不重合导致的装配偏差,同时在应力集中的转角位置都设置了R2-R3的过渡圆角,降低长期受交变载荷时出现应力断裂的风险,适配铸造车间多粉尘、多冲击载荷的使用环境。
