大尺寸铝制工业设备机架结构设计

这套铝制框架结构主要面向车间生产场景下的中型设备承载需求，在电子组装、小型零部件加工、实验室检测工位等场景中都能适配，作为设备的主体承载骨架，它需要同时兼顾承重稳定性、移动灵活性以及上层设备的安装适配性，很多生产线上的非标定制工位台、中型检测设备的外框架都会采用这类结构形式，相比传统焊接钢框架，铝制构件的自重更轻，后期调整改装的灵活度更高，也不容易出现锈蚀掉漆的问题，适配洁净车间、常规加工车间等多种生产环境的使用要求。

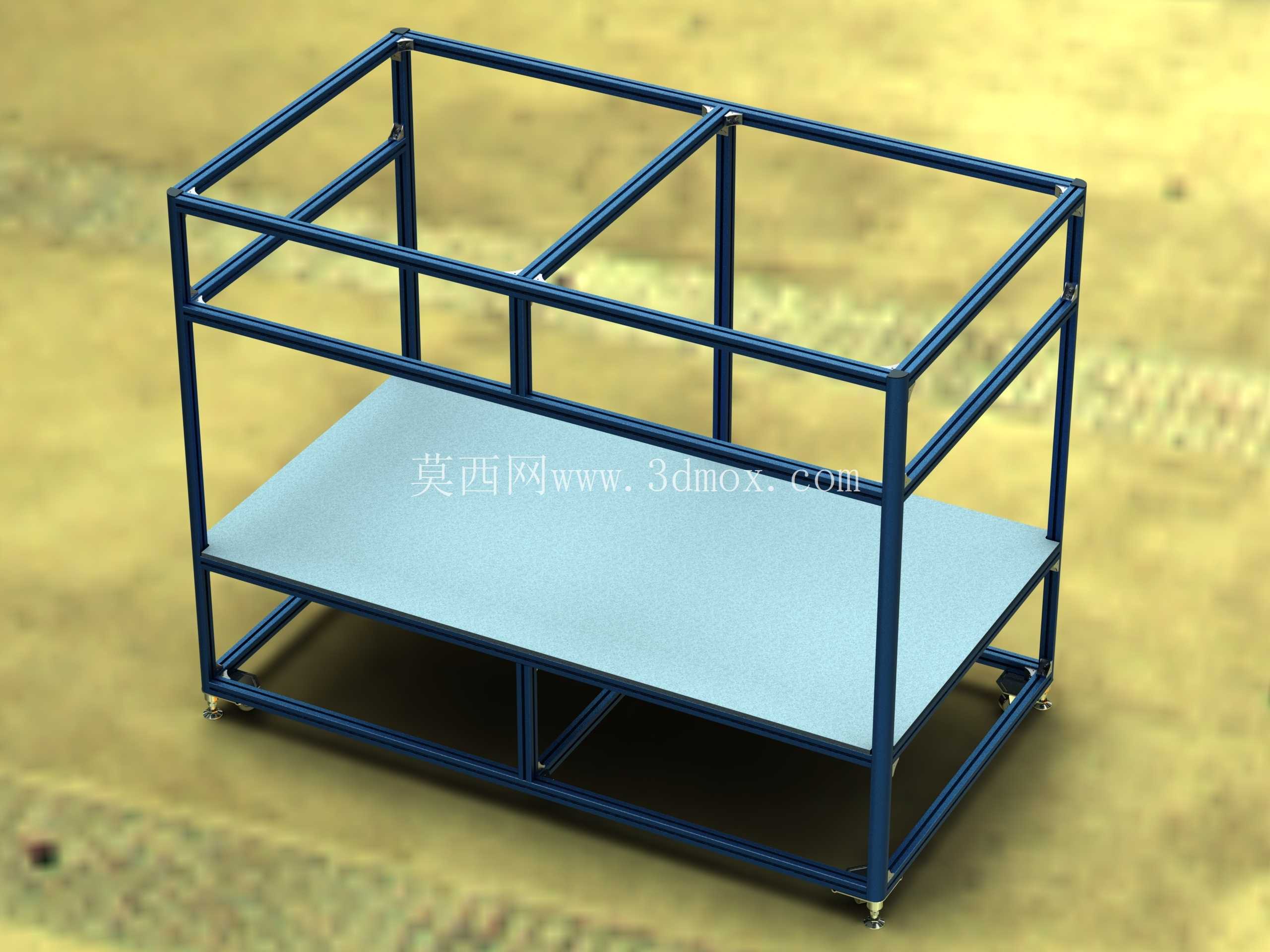

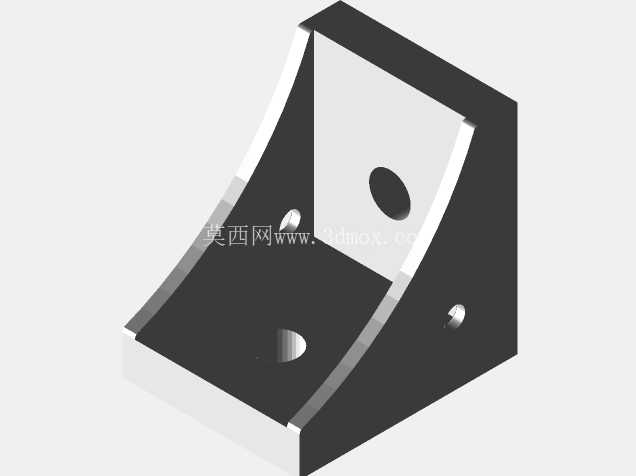

从实际功能层面来看，这套框架采用双层承载设计，下层的平整台面可以放置设备主机、配重块或者常用的工装物料，上层的开放式框架区域用来固定设备的执行机构、操作面板或者防护组件，底部预留的脚轮安装位可以选配万向带刹脚轮，既可以满足工位调整时的推移需求，到位后锁定脚轮就能保证整体结构的稳定性，不会在设备运行时出现移位晃动。框架的杆件连接位置采用标准的工业铝型材连接方式，不需要复杂的焊接工艺，现场组装时只需要配套的连接角件、螺栓就能完成拼装，后期如果需要调整层板高度、拓展侧边安装位，只需要松开对应位置的紧固件就能调整，不需要对框架主体进行切割焊接，能大幅降低后期工位改造的成本与周期。

设计思路上，整体采用矩形截面杆件搭建主受力框架，竖向杆件作为主要的承重传力结构，横向杆件在不同高度形成闭合的矩形框，抵消竖向承重带来的侧向形变，四个竖向角位的杆件做了通长设计，从底部脚轮安装位一直延伸到框架顶部，保证整体受力的连贯性，中间的分隔杆件将上层框架分成两个独立的安装区域，方便不同功能的设备模块分区安装，避免不同组件之间的安装干涉。层板采用平整的实心板材铺设，和框架杆件之间采用沉头螺栓固定，保证台面的平整度，不会因为板材凸起影响设备的安装精度，框架的所有杆件连接位置都做了直角过渡，没有突出的尖锐边角，避免车间作业人员走动时被磕碰划伤，同时也方便后期在框架外侧安装防护门板、亚克力挡板等外围组件。

尺寸边界方面，这套框架的宽度为1300毫米，长度为2300毫米，整体高度为1799毫米，在选型安装前需要确认车间的通道宽度满足框架推移的尺寸要求，尤其是车间门、设备进场通道的净宽需要大于1300毫米，避免进场时出现卡滞。安装时底部脚轮的安装面需要保证在同一水平面上，如果车间地面存在坡度或者不平整的情况，可以选配可调高度的脚杯搭配脚轮使用，调整整体框架的水平度，避免因为地面不平导致框架受力不均出现形变。上层安装区域的净空尺寸可以根据实际搭载的设备尺寸做微调，在不改动主框架杆件长度的前提下，横向分隔杆件的位置可以在±100毫米的范围内调整，适配不同尺寸的设备安装需求，层板的额定承重需要根据实际搭载的设备重量核算，常规工况下单层层板可以承载不超过300公斤的设备重量，如果需要承载更重的设备，可以在层板下方增加横向支撑肋条，提升层板的抗弯能力，避免长期承重出现下凹形变。

在实际应用中，这类铝制框架还可以根据使用需求拓展附属结构，比如在框架侧边安装工具挂板、物料盒挂架，在顶部安装照明灯具、防静电帘，在框架底部预留走线槽的安装位，方便设备的电源线、信号线规整布设，避免线路外露被剐蹭破损。相比定制焊接的钢框架，这种铝制拼装框架的交付周期更短，所有杆件都可以采用标准工业铝型材切割加工，不需要做表面喷漆处理，型材本身的阳极氧化层就能满足防锈防腐蚀的使用要求，后期维护也更简单，如果出现单根杆件磕碰变形的情况，只需要更换对应长度的单根杆件即可，不需要整体报废框架，能有效降低生产设备的长期投入成本。对于结构设计从业者来说，这类框架的建模重点在于杆件连接位置的干涉检查，需要提前预留连接角件的安装空间，避免组装时出现螺栓无法拧紧、角件和杆件干涉的问题，同时要核算不同承重工况下的杆件挠度，保证框架长期使用不会出现不可逆的形变，满足工业场景下长期稳定使用的要求。
