方管挤压铝型材外壳套件结构设计

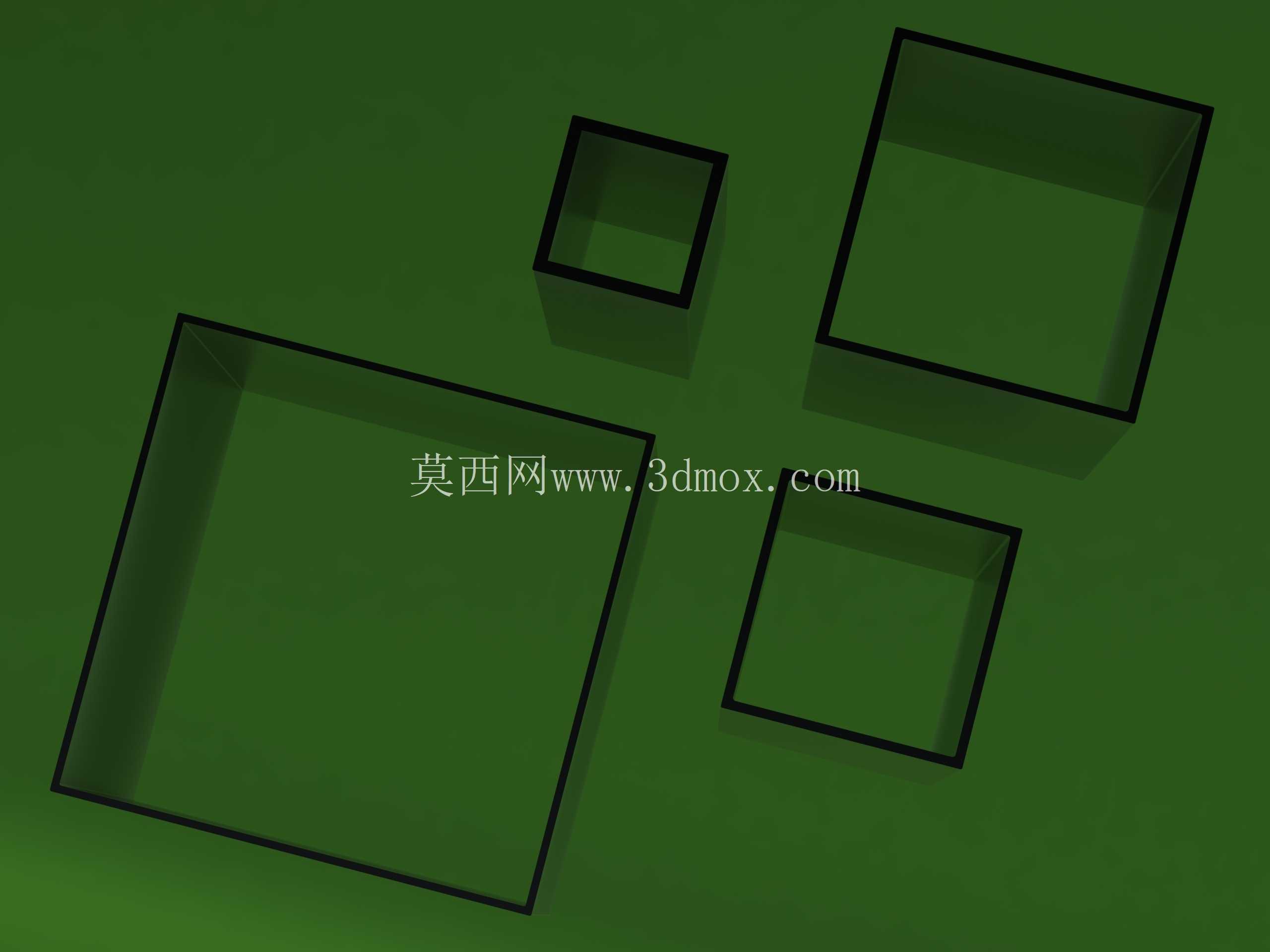

　　在工业设备的壳体防护、框架搭建场景中，铝型材挤压外壳是应用频次极高的结构件，这类构件依托铝合金挤压工艺的成型优势，能在保证结构强度的前提下实现轻量化设计，同时兼顾散热、耐腐蚀、易加工等多重特性，广泛适配电子设备封装、小型机架护罩、工业模组外装等多类使用需求。这套方管挤压铝型材外壳套件，针对不同规格的方管安装场景做了多尺寸适配设计，整套包含四款不同截面尺寸的方管壳体构件，可覆盖从小型传感模组封装到中型设备框架护边的多类安装需求，设计阶段充分考虑了挤压工艺的成型特性，所有截面均采用等壁厚设计，避免挤压过程中出现料流不均导致的型材变形、壁厚差超差问题，同时壳体的转角位置做了适配挤压模具出料的圆角过渡，既减少模具加工的应力集中点，也能避免型材出料后冷却过程出现转角开裂的缺陷。

　　从实际安装边界来看，不同规格的壳体分别对应不同边长的方管适配需求，壳体的内孔尺寸与标准方管的外径公差做了间隙配合设计，单边预留0.1-0.2mm的装配间隙，既可以保证套装时的顺畅度，也能在涂胶固定或者铆接装配时预留足够的胶层或者铆接变形空间，不会出现装配卡滞或者间隙过大导致的连接松动问题。壳体的壁厚根据截面尺寸做了梯度匹配，小尺寸壳体壁厚控制在1.2mm，满足小型电子模组封装时的结构强度需求，同时不会占用过多内部安装空间，大尺寸壳体壁厚提升至2mm，保证作为框架护边或者大型设备外壳时的抗形变能力，在受到侧向冲击或者长期承重时不会出现凹陷变形。在功能特性设计上，这类挤压铝型材外壳本身具备铝合金材质的天然优势，表面可以通过阳极氧化、喷塑等工艺做不同的表面处理，既可以提升外壳的耐腐蚀性能，适配潮湿、多粉尘的工业使用场景，也能根据设备的外观需求做不同颜色的表面处理，满足设备的外观一致性要求。同时铝合金的导热系数远高于普通塑料壳体，在封装内置发热元件的电子模组时，可以通过壳体本身实现被动散热，无需额外加装散热结构就能满足元件的工作温度要求，大幅降低设备的整体结构复杂度。

　　从设计思路层面，这套套件没有采用单一尺寸的通用化设计，而是针对实际工程中常见的四类方管安装场景做了分规格设计，避免了实际使用时需要二次切割、加工改型的问题，所有构件的截面均为封闭方型结构，相比开口型材具备更好的抗扭性能，在作为设备框架的连接构件使用时，能承受更大的扭转力矩，不会出现框架受力后扭曲变形的问题。在实际行业应用中，这类铝型材外壳套件可以用在工业传感器的外封装场景，为内置的电路板、感应元件提供物理防护，隔绝外界粉尘、水汽的侵蚀，也可以用在自动化设备的小型框架搭建中，作为框架的边梁构件搭配角码、连接件快速组装出设备的外围护框架，还可以用在LED照明灯具的外壳封装上，依托铝型材的散热能力为灯珠提供散热通道，同时方型的外观也能适配各类嵌入式、明装的安装场景。针对安装适配性，设计阶段也考虑了后续二次加工的便利性，壳体的外表面为平整平面，方便后续钻孔、攻丝安装固定螺丝，或者铣削加工出安装窗口、接口开孔，平整的表面也能保证丝印标识、粘贴标签时的附着力，不会因为表面不平整出现标识脱落的问题。不同规格的壳体之间也具备一定的搭配性，比如大尺寸壳体作为主框架结构，小尺寸壳体作为分支管路或者走线的防护套，组合使用时可以搭建出更复杂的防护结构，适配不同设备的个性化结构需求。

　　在挤压工艺的适配性上，所有壳体的截面均没有复杂的异形结构，模具加工难度低，挤压生产时的出料速度稳定，成品率高，能有效控制批量生产时的成本，同时型材的直线度可以通过后续的校直工艺保证，满足长尺寸使用场景下的直线度要求，不会出现弯曲变形导致的装配错位问题。对于结构设计从业者来说，这类标准化的铝型材外壳套件可以直接调用到设备设计方案中，无需从零开始设计壳体的截面结构，大幅缩短设计周期，同时成熟的挤压工艺也能保证后续加工生产时的可行性，避免设计结构出现工艺缺陷导致的生产问题。在设备选型层面，使用者可以根据内部元件的尺寸、安装空间的大小、结构承重的需求选择对应规格的壳体，小尺寸规格适合空间紧凑、承重要求低的传感类元件封装，大尺寸规格适合对结构强度要求高的框架、护罩类场景，不同规格之间的壁厚梯度设计也能在保证强度的前提下尽可能控制构件重量，实现轻量化与结构强度的平衡。
