地埋式污水处理站成套设施结构设计

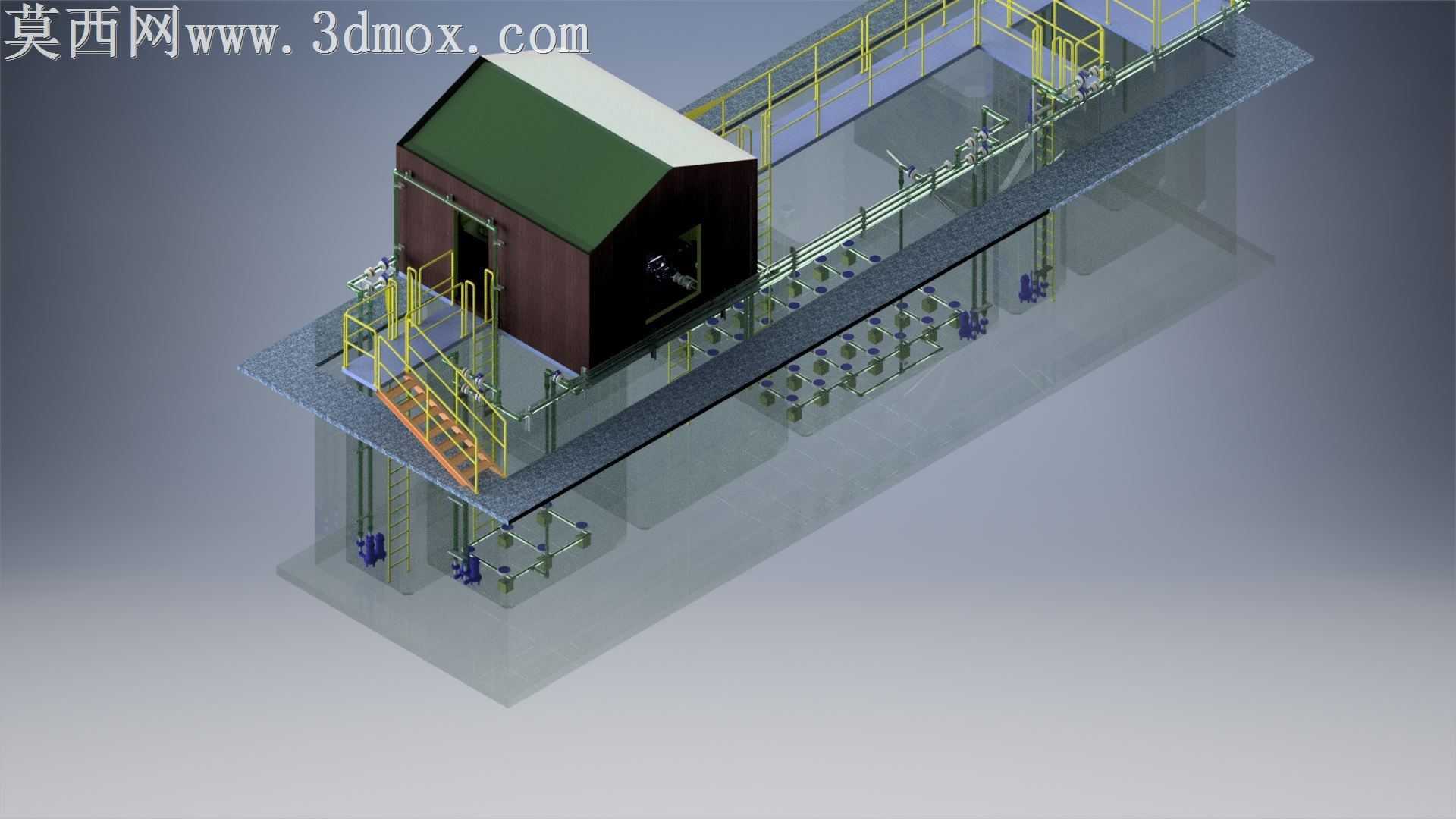

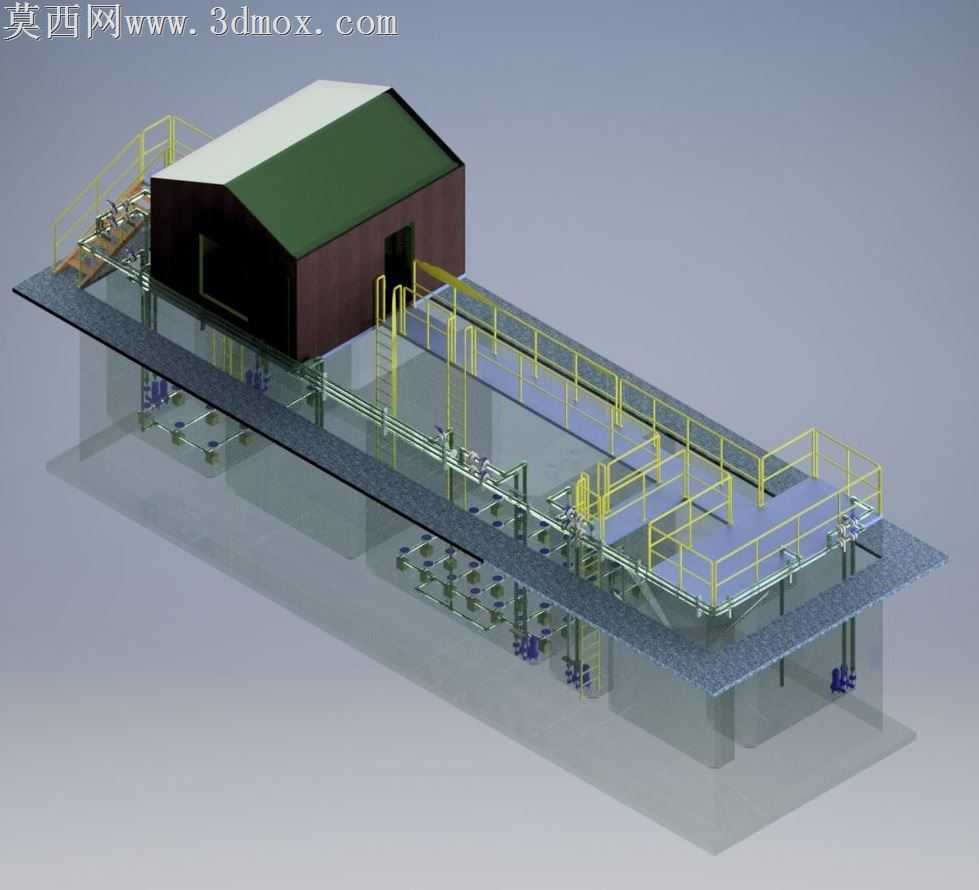

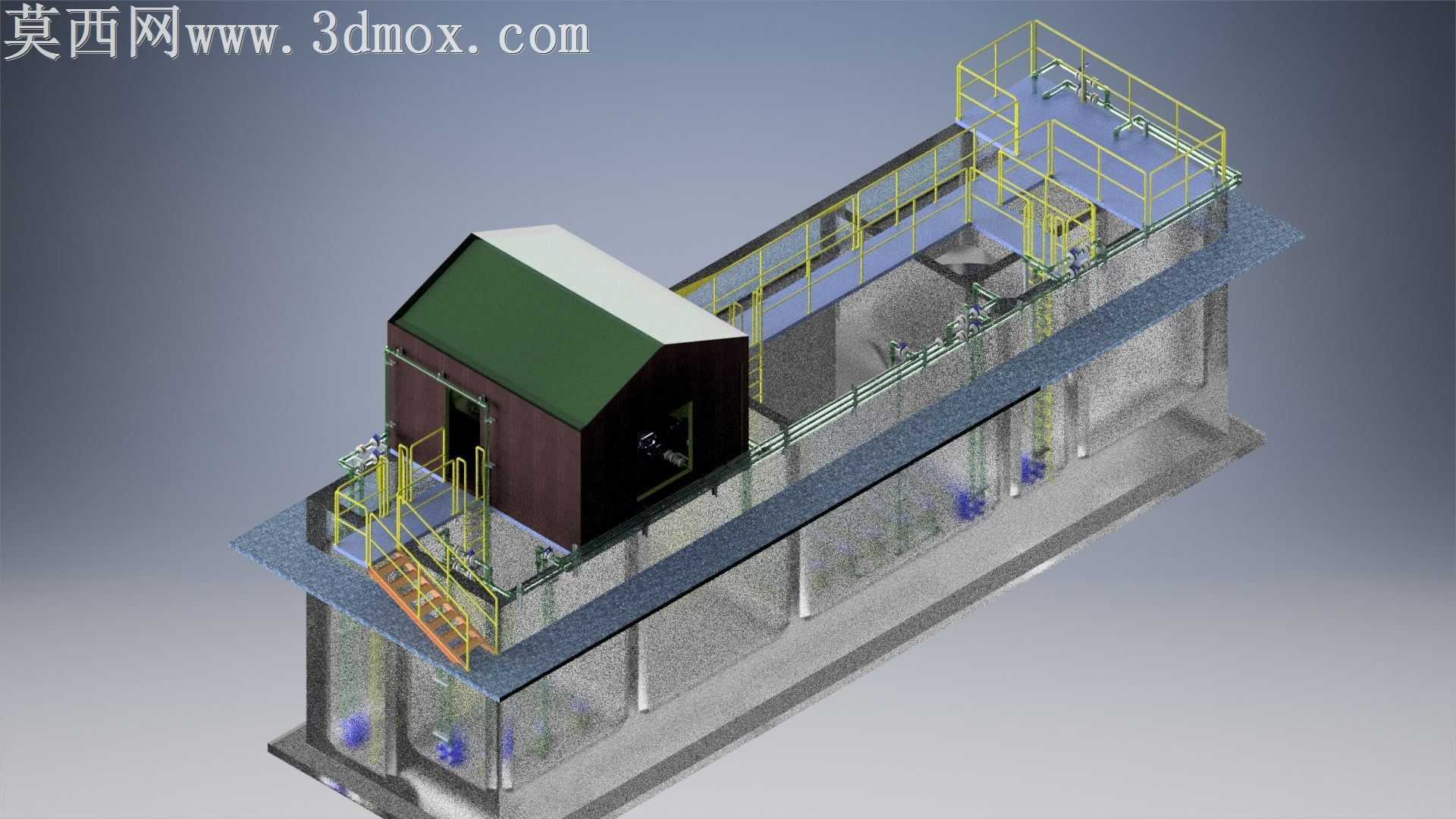

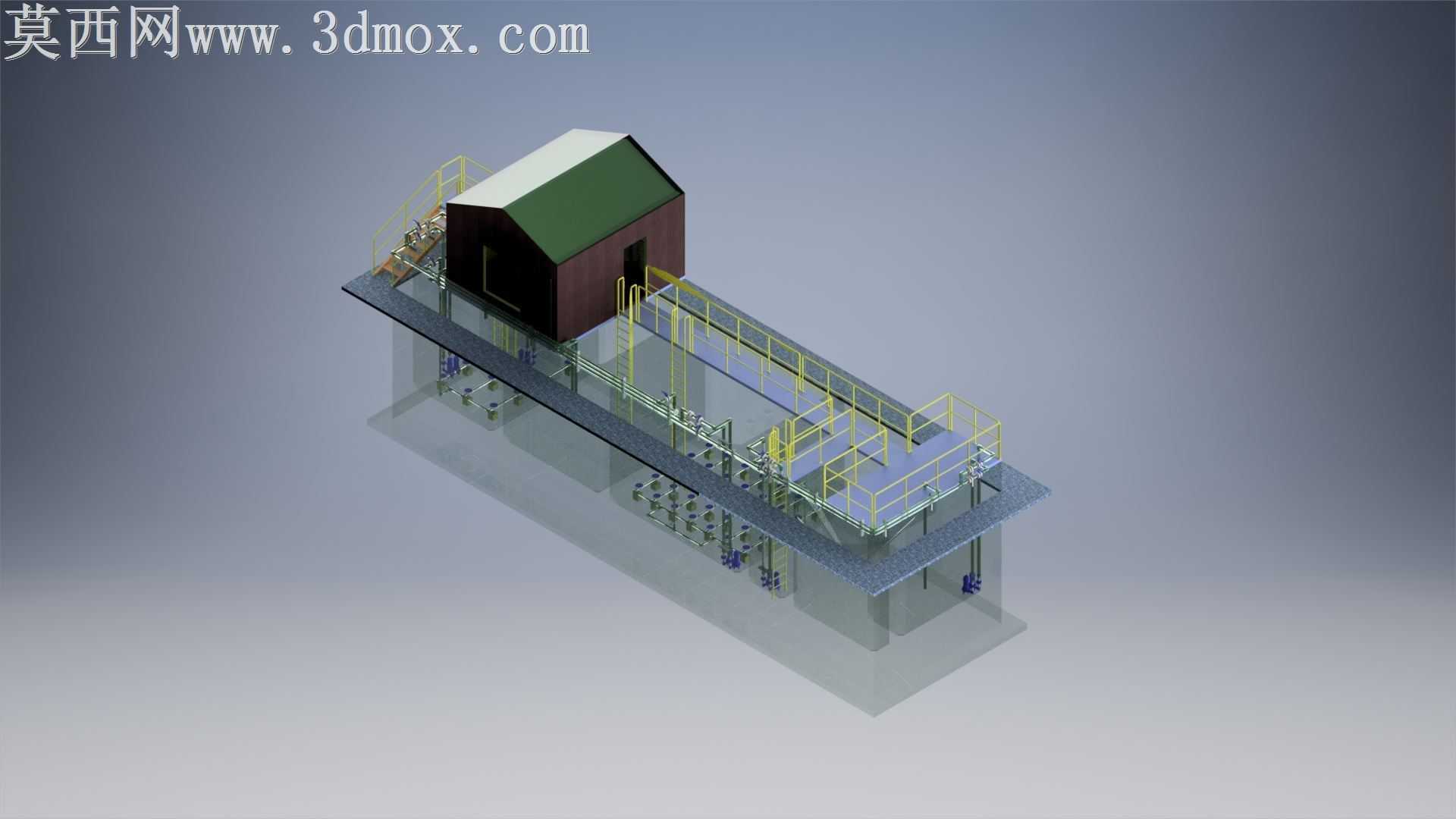

现场浇筑的钢筋混凝土池壁常年受污水腐蚀、液位波动冲击，预埋件位置偏差极易造成后期管道对接错位、设备安装悬空，这套三维结构在设计阶段就把所有穿墙套管、曝气头支座、回流泵固定位的坐标做了冗余校核，池壁转角处的倒角弧度特意匹配现场支模的脱模角度，避免直角位置混凝土振捣不密实留下渗漏隐患。顶部操作平台的花纹钢板铺设避开了所有设备吊装预留口，护栏的立杆间距严格卡着临边防护的安全阈值，爬梯的踏步倾角做了三度微调，既缩减了平台占用的横向空间，也能让运维人员上下时携带工具不会磕碰护栏。旁侧的设备间采用坡屋顶设计，檐口的挑出长度刚好覆盖池边的管道阀门组，雨天巡检时不会被檐口滴水打湿操作面，设备间底部的预埋槽钢和池顶的预埋钢板做了错位适配，就算土建施工时钢板位置有两厘米内的偏差，槽钢上的长圆孔也能完成对位固定，不用现场二次切割焊接破坏防腐层。池体内部的导流墙高度没有做满到池顶，留出来的通气间隙能避免池内局部憋压，曝气支管的固定卡件距离池底的高度特意留了十五厘米的积泥空间，后期排空清淤时不会被淤积的污泥埋住卡件，减少水下拆卸的工作量。平台上的管线排布顺着护栏走向走，没有在巡检通道上方横跨布置，避免日常巡检时碰头，也给后期更换管道留出了足够的操作空间。设备间的门朝向爬梯方向开启，开门后不会挡住巡检通道，门轴位置做了加厚处理，常年受潮湿废气腐蚀也不会出现下垂变形。所有外露的钢结构件在模型里都预留了防腐层的厚度余量，装配时不会因为涂层厚度导致护栏对接间隙过小、螺栓穿装困难，池壁上的管道支架间距做了优化，避开了管道法兰的位置，后期拆卸法兰更换密封垫时不用拆掉支架就能操作。
