直列四缸发动机曲柄活塞组三维结构设计

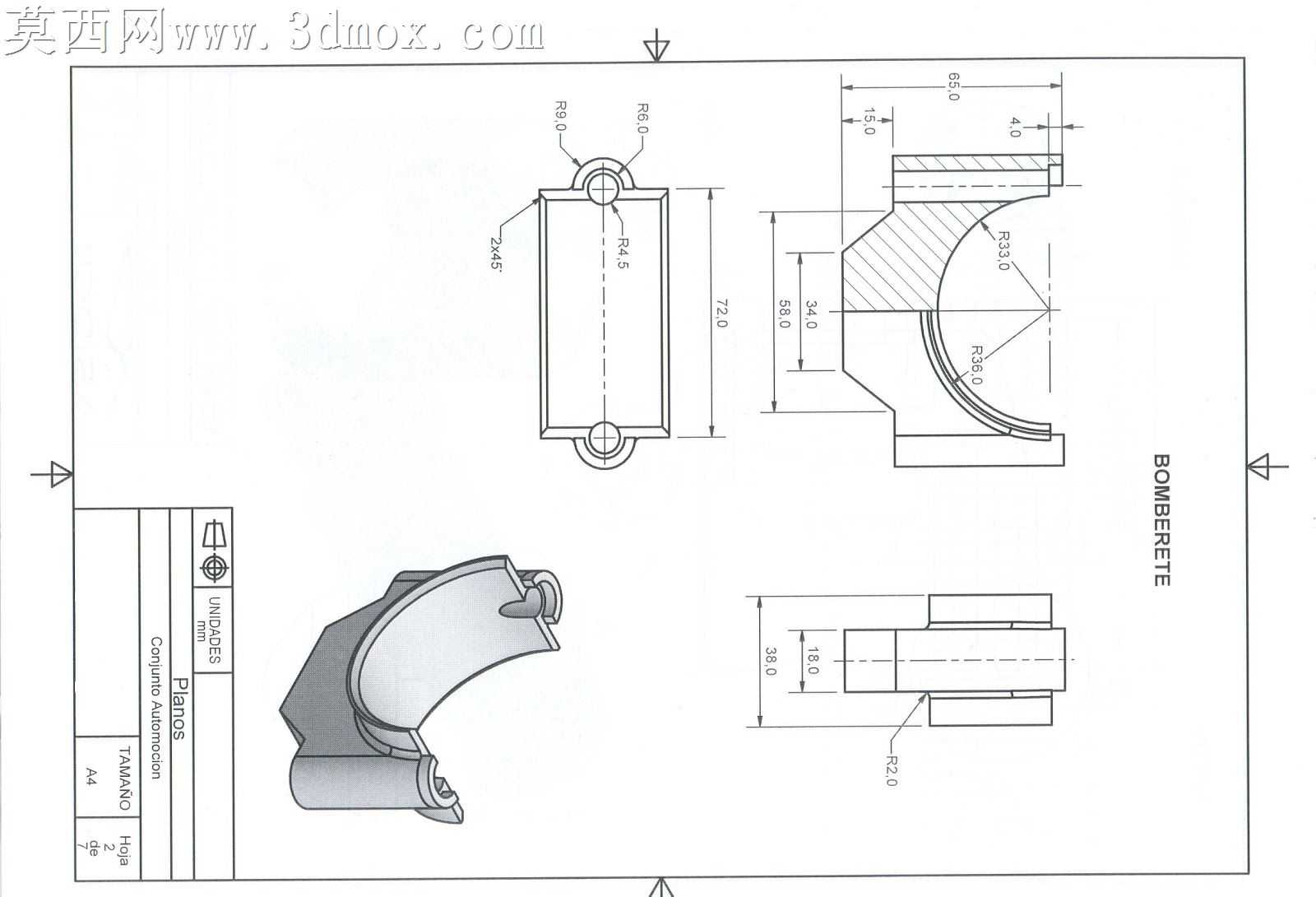

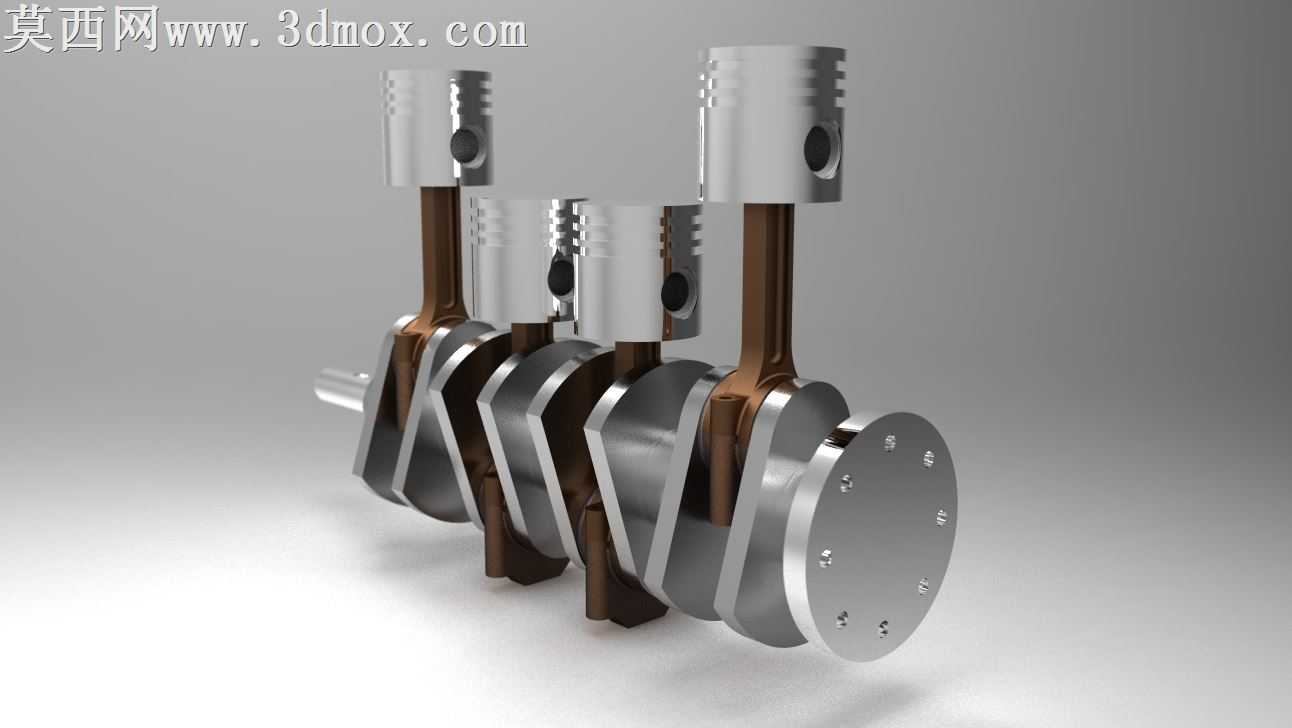

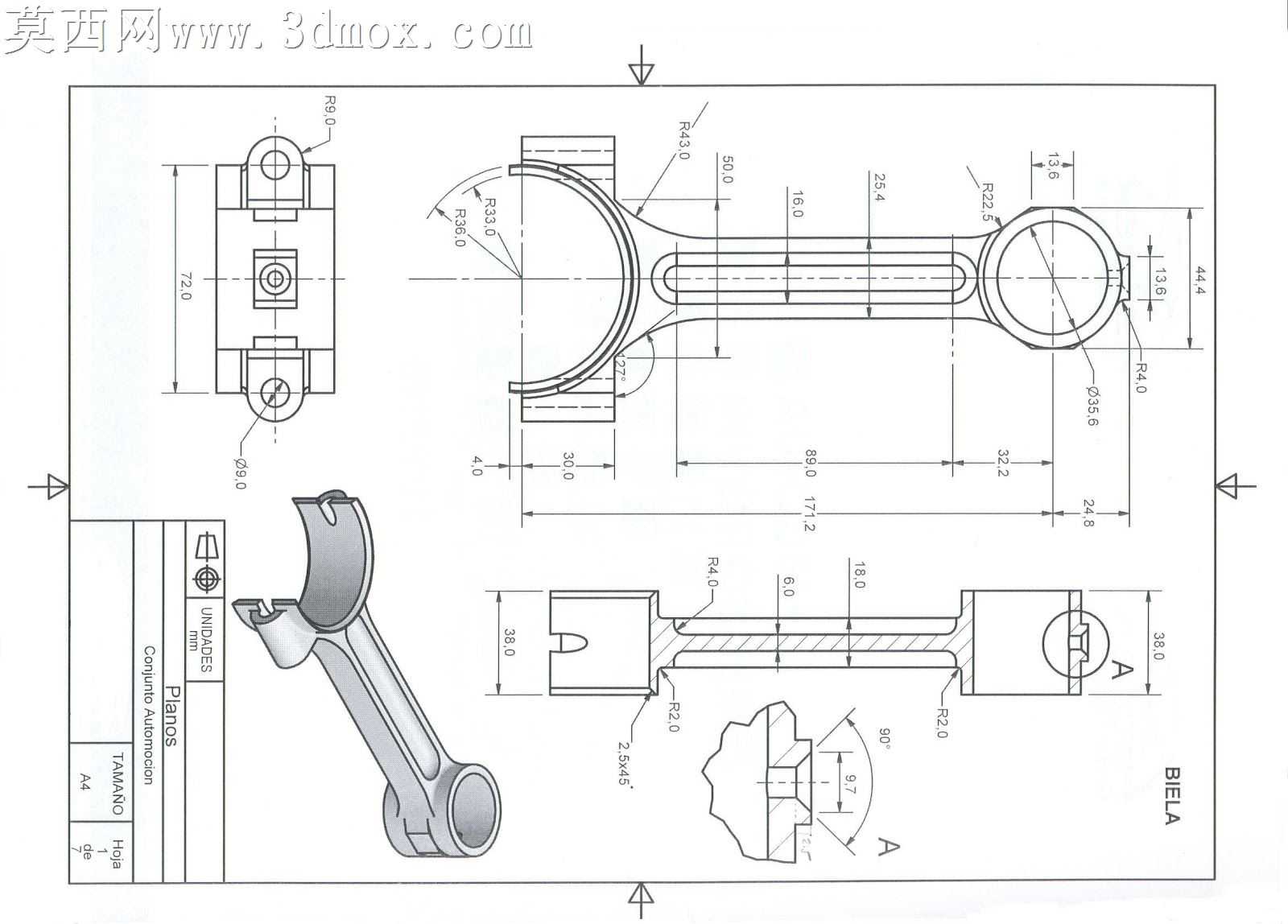

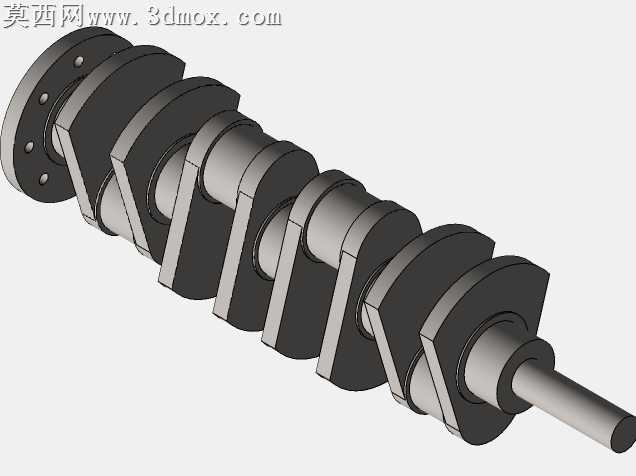

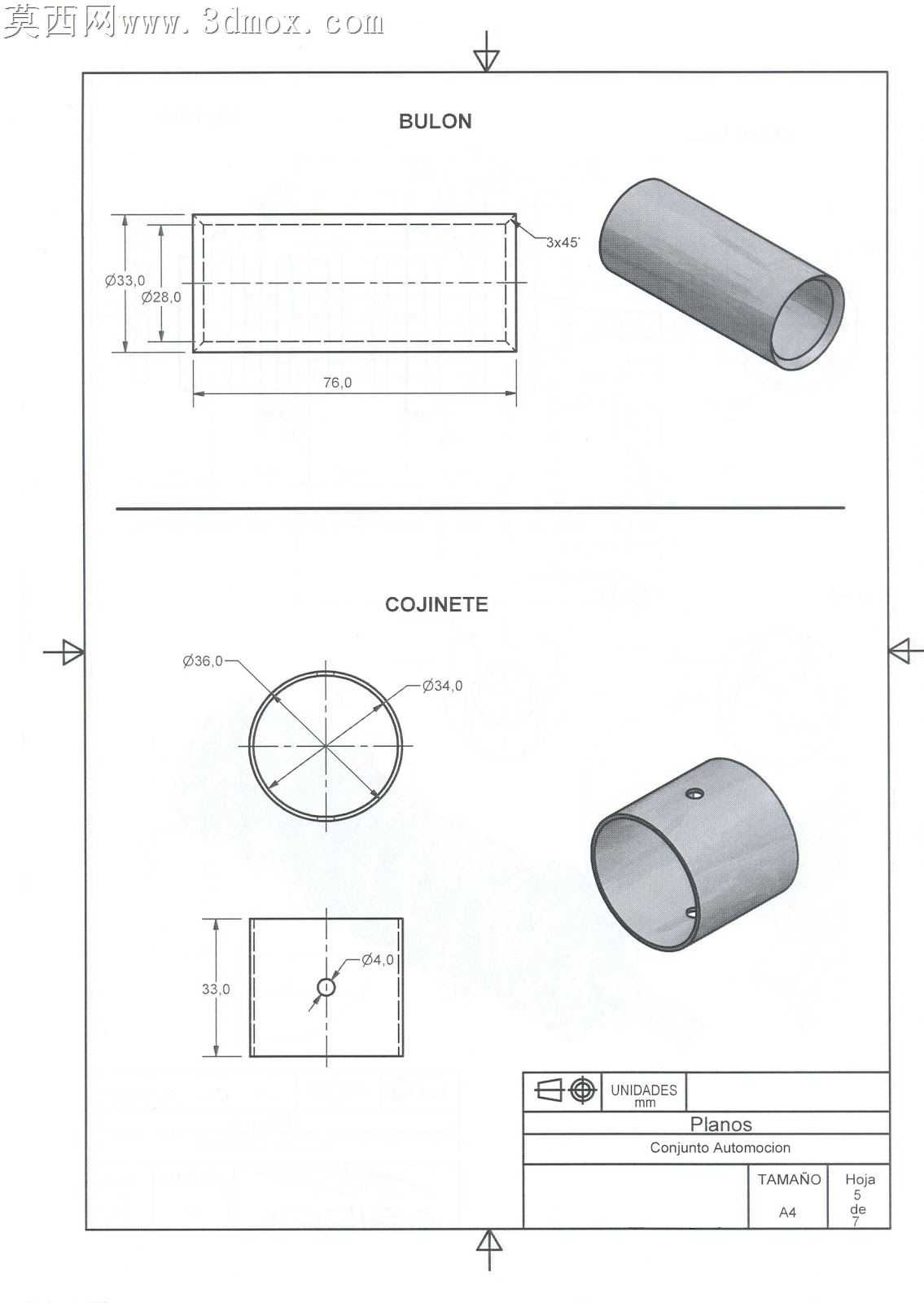

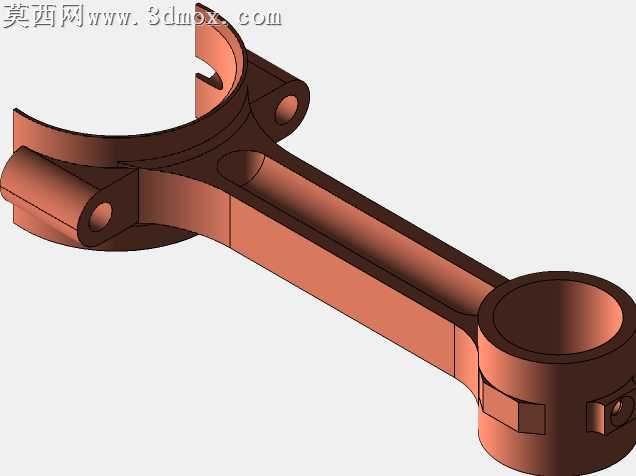

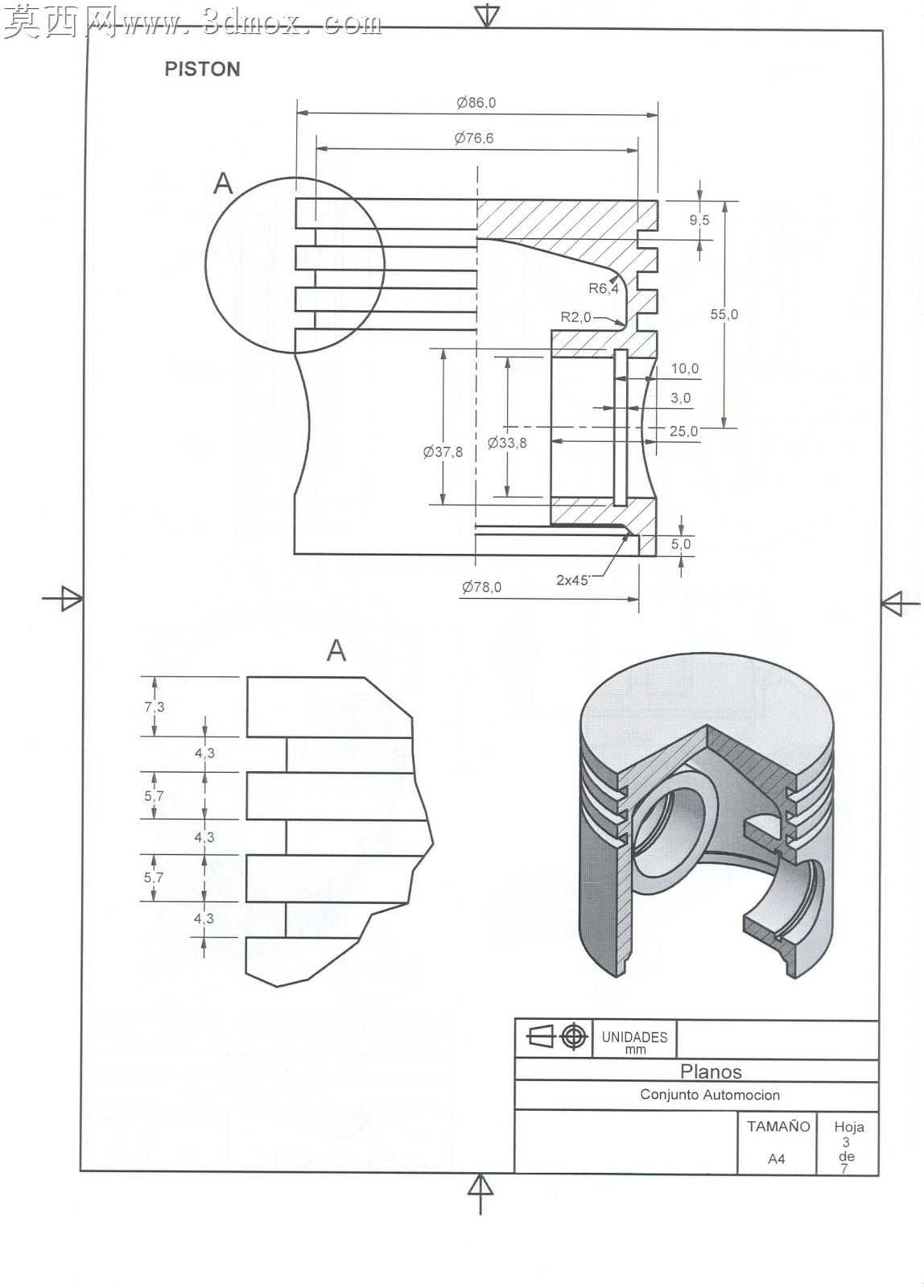

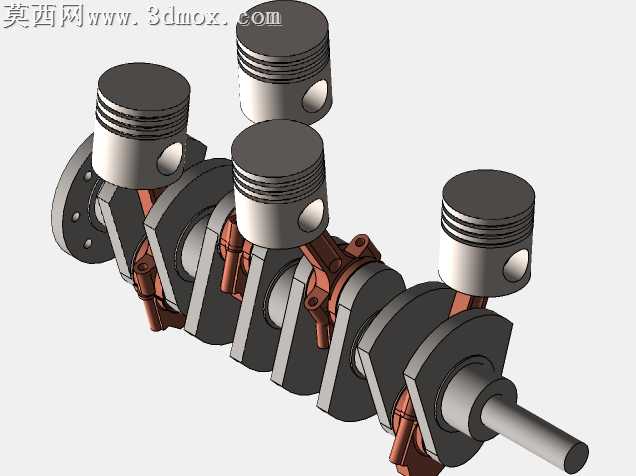

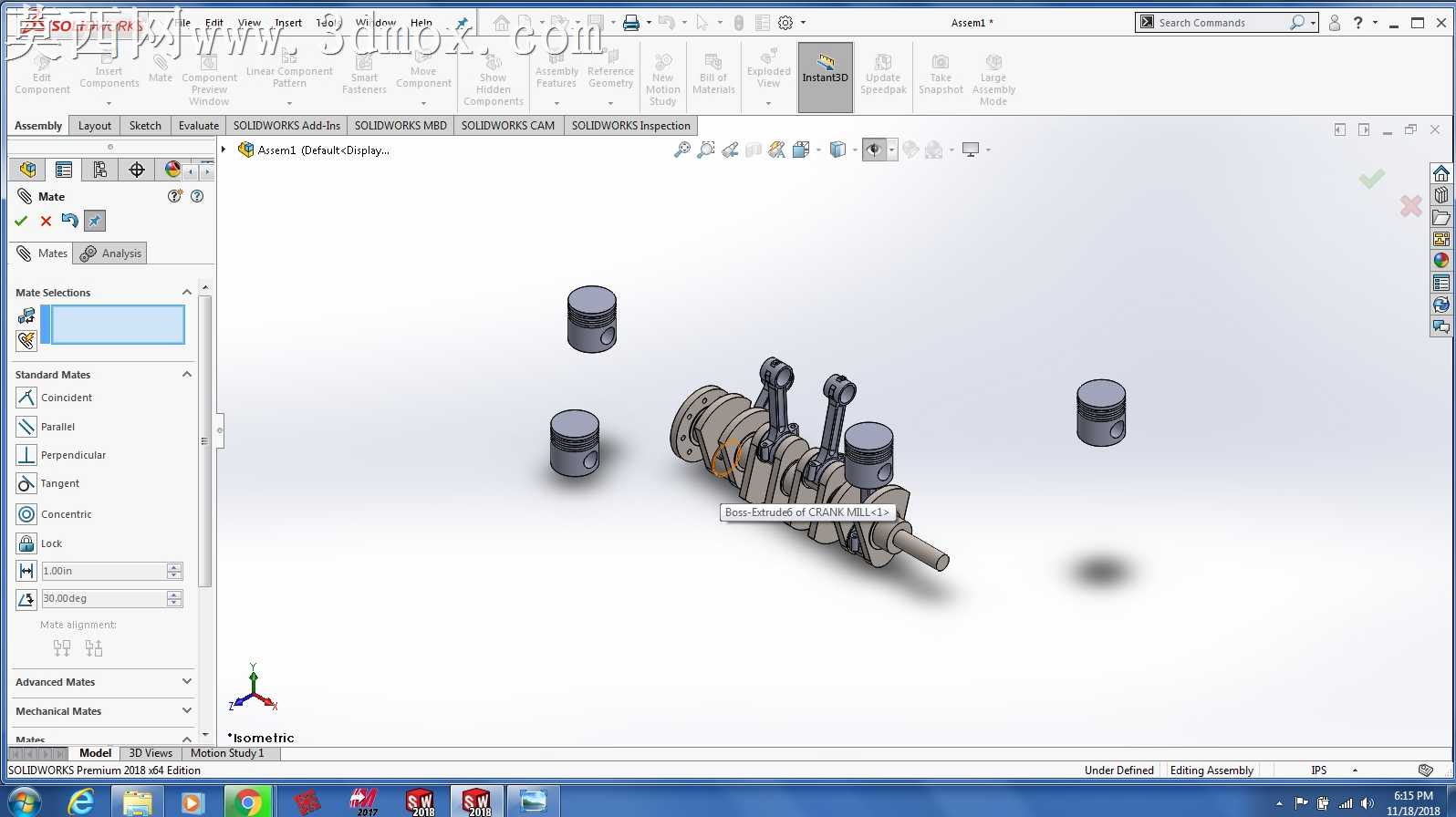

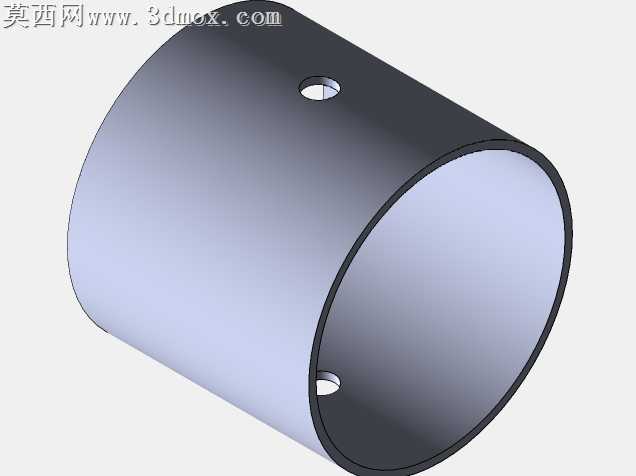

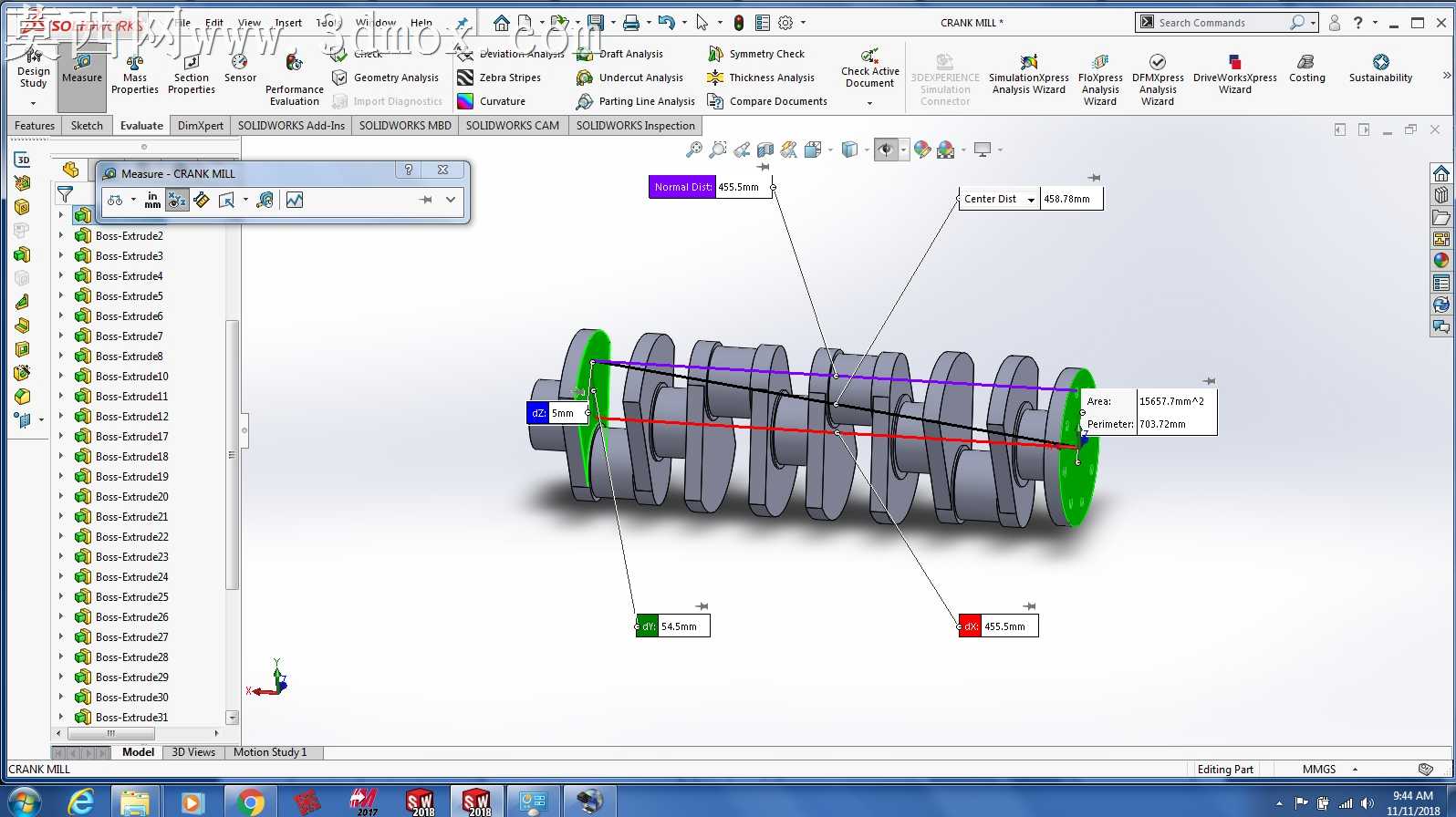

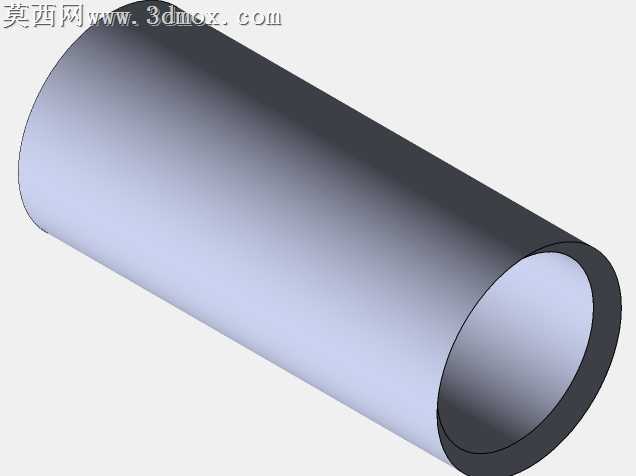

本作品为直列四缸内燃机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的运动学设计规范，先以曲轴的回转中心为全局基准搭建装配坐标系，逐一完成曲轴主轴颈、连杆轴颈、平衡配重块、前后输出端法兰的特征建模，通过回转特征生成各轴颈的基础圆柱结构，采用拉伸切除完成配重块的减重槽、法兰端的螺栓定位孔细节，对轴颈与曲柄臂的过渡位置做圆角处理，还原真实零件的应力缓释结构设计。建模过程中严格保证四个连杆轴颈的相位角相差180度，匹配直列四缸发动机的点火顺序做功逻辑，确保后续运动仿真时活塞运动轨迹符合设计预期。活塞部分采用回转加拉伸切除的组合特征完成，依次构建活塞顶、环槽部、裙部的结构，精准还原三道活塞环的安装槽位、活塞销座孔的定位结构，对活塞裙部做微变型椭圆面的特征处理，贴合实际活塞的热膨胀适配设计。连杆部分采用分体式建模思路，分别完成连杆杆身、连杆大头盖、轴瓦定位结构、螺栓连接位的特征搭建，杆身采用工字型截面设计还原真实零件的轻量化高强度特性，大头与小头的轴孔位置严格匹配曲轴连杆轴颈与活塞销的尺寸公差，保证装配时的同轴度要求。渲染阶段为不同零件匹配对应材质：曲轴与活塞采用高抛光铝合金材质，添加细微的金属磨砂纹理与环境反射效果，还原金属机加工后的表面质感；连杆部分采用锻钢材质，调整材质粗糙度参数呈现锻压后的哑光金属质感；背景采用渐变灰色影棚环境，添加三点布光系统，主光从侧上方打亮组件整体结构突出金属反光层次，辅光弱化阴影区域的死黑问题，轮廓光勾勒零件边缘提升整体立体感，最终渲染效果清晰展现组件的装配关系与各零件的结构细节。整个装配体采用同轴心、重合、距离等标准配合关系完成组装，完全还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的结构逻辑，各零件间无干涉，可直接用于运动仿真、结构力学分析或教学演示场景，完整呈现了内燃机核心动力转换部件的结构设计逻辑。
