Bajaj pulsar 200NS液冷单缸发动机结构设计

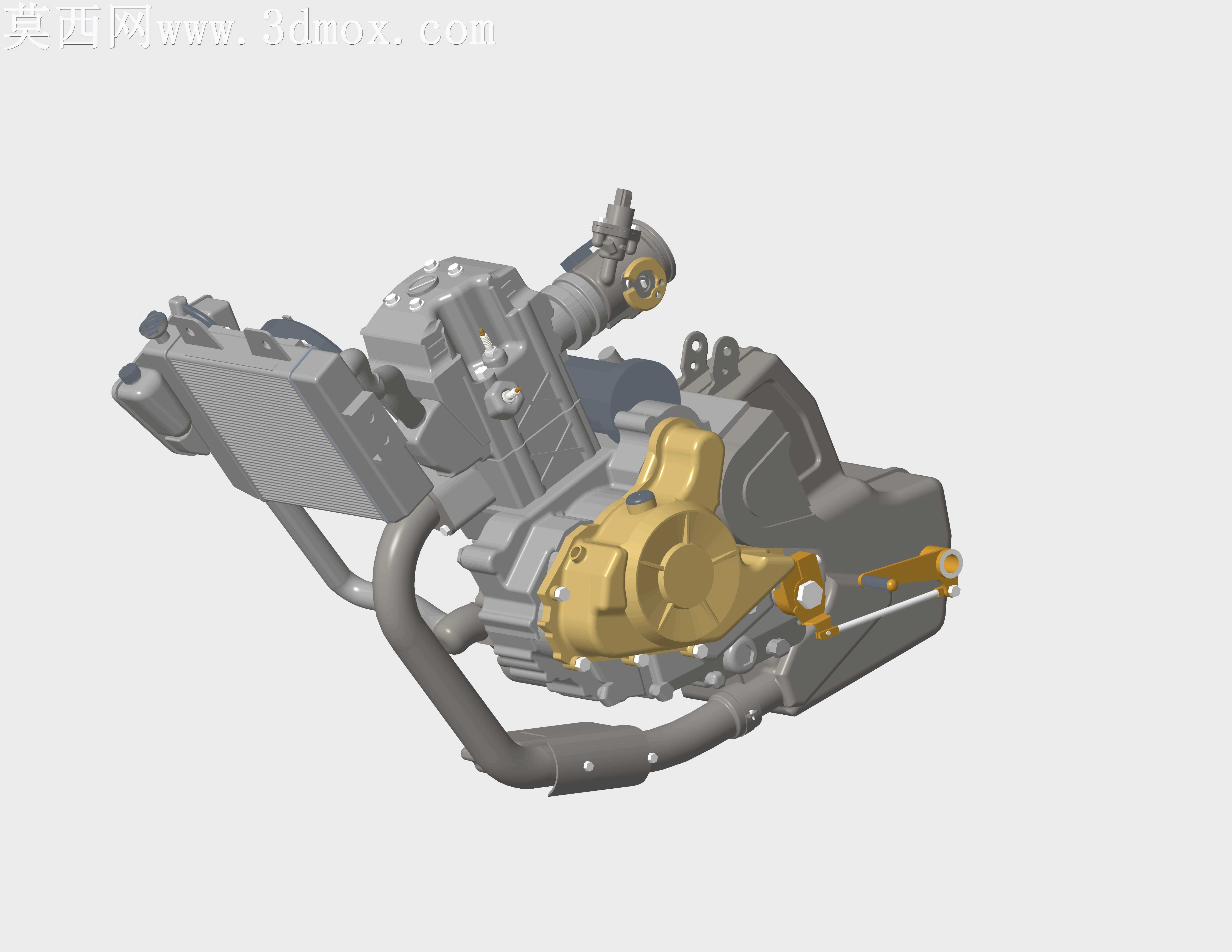

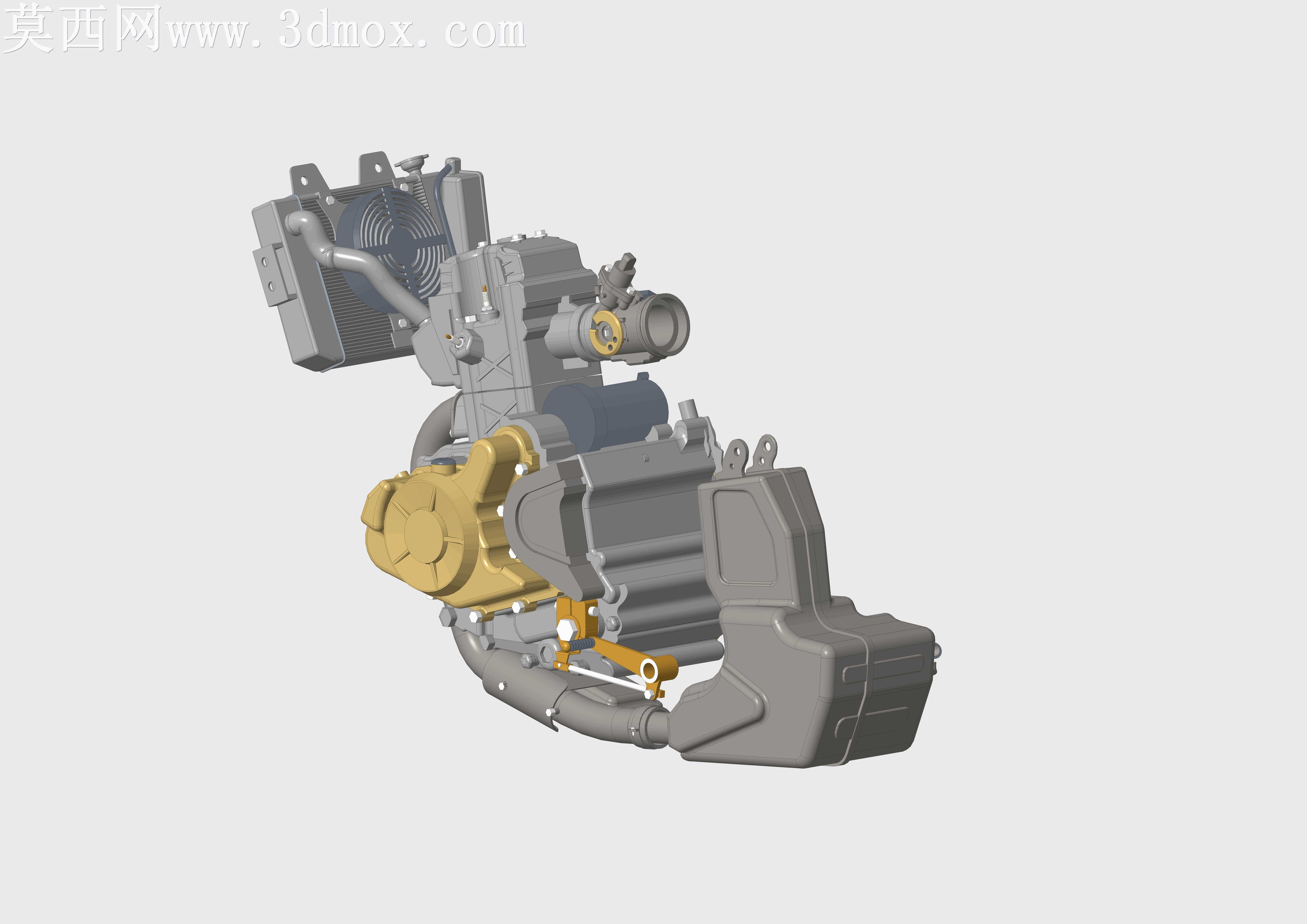

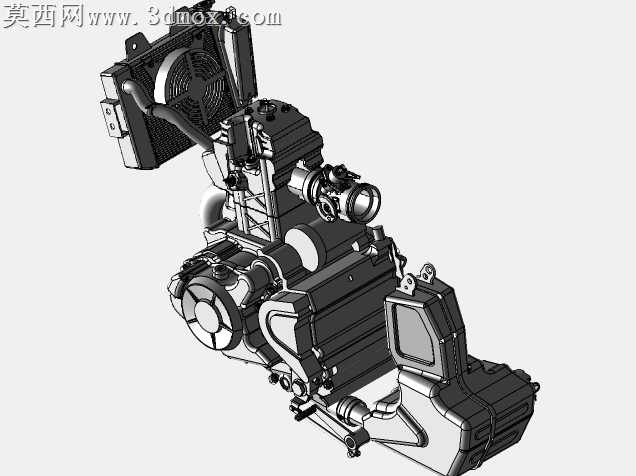

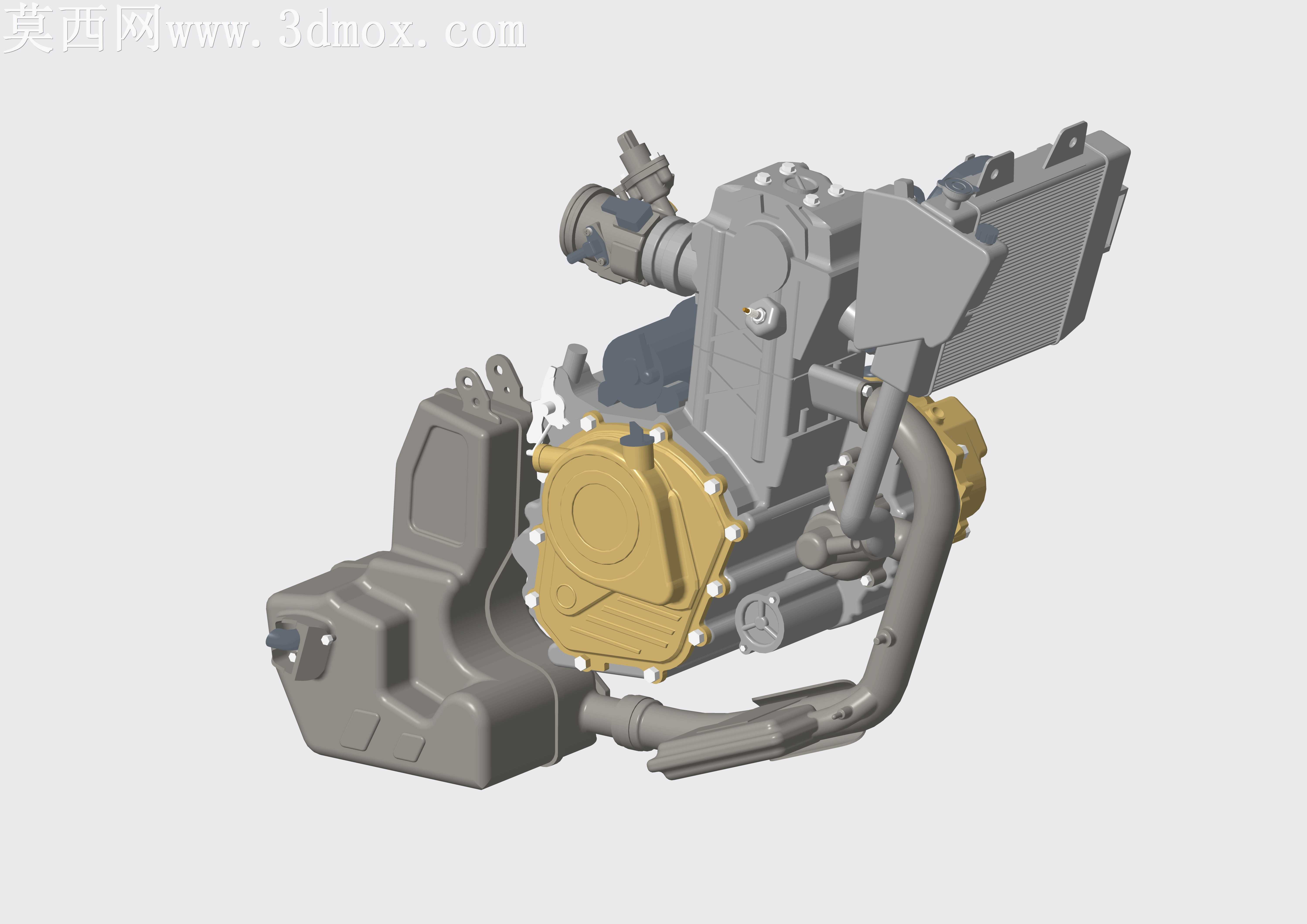

本模型为Bajaj pulsar 200NS搭载的199.5cc液冷单缸发动机完整三维建模成果，建模过程严格遵循实机测绘尺寸与原厂设计参数，对发动机各组成系统进行了全细节还原。建模阶段优先梳理动力总成的层级装配逻辑，将整体结构划分为缸体总成、散热循环系统、变速传动机构、进排气组件、外部覆盖件五大模块，各模块独立完成零件建模后通过同轴约束、面贴合约束、装配间隙校验完成总装，确保各运动部件不存在结构干涉，可直观呈现发动机的实际装配关系。材质与渲染环节针对不同部件的实际材质属性做了区分设置：缸体、曲轴箱等核心承压铸件采用哑光铸铁材质，调整粗糙度参数还原铸铝件的磨砂颗粒质感；散热管路、连接支架等金属管件做了金属拉丝与轻微做旧处理，还原金属部件长期使用的真实质感；发动机侧盖等装饰覆盖件采用亮面金属烤漆材质，调整反射率与高光参数呈现金色漆面的光泽感；密封垫片、连接胶管等橡胶部件设置低反光、高粗糙度的橡胶材质，不同材质的视觉区分让模型整体层次清晰，可直观分辨各部件的功能属性。结构设计层面完整还原了该款发动机的液冷散热回路，清晰呈现散热管路与缸体水套、外置散热器的连接路径，可直观展示冷却液的循环走向；同时还原了六速变速箱的齿轮排布与动力输出路径，对离合器组件、启动电机、进排气接口等附属部件也做了等比例建模，没有省略关键连接结构。设计过程中重点考量了小排量单缸液冷发动机的布局紧凑性，在有限的动力舱空间内合理排布散热组件与传动机构，既保证液冷系统的散热效率，也控制动力总成的整体重量，兼顾动力输出与轻量化需求，模型可用于摩托车动力结构教学、改装方案参考、动力总成布局验证等场景，完整呈现了小排量高性能单缸液冷发动机的设计逻辑与结构特点。
