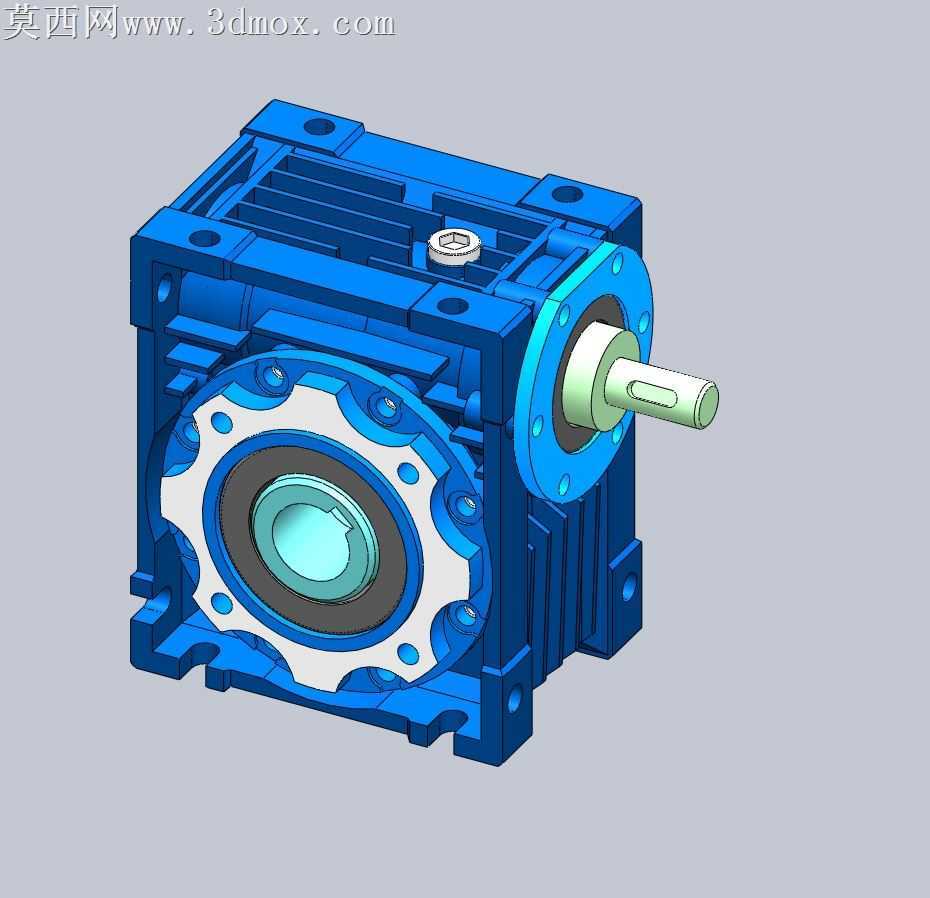

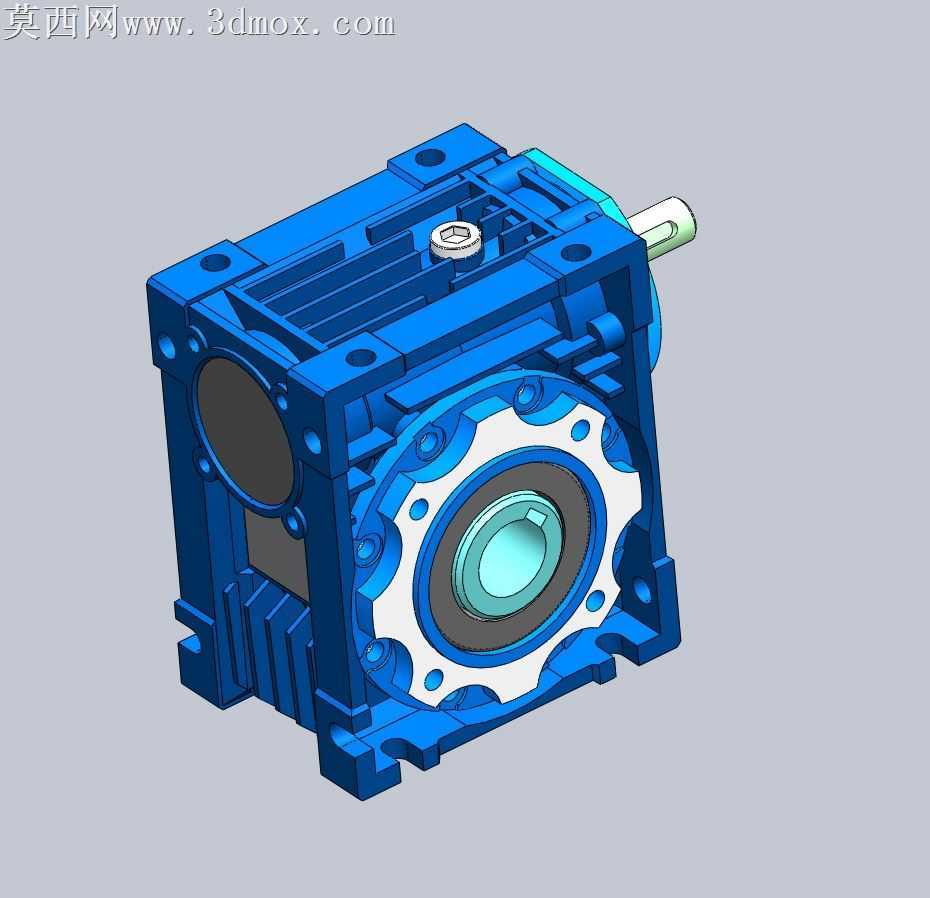

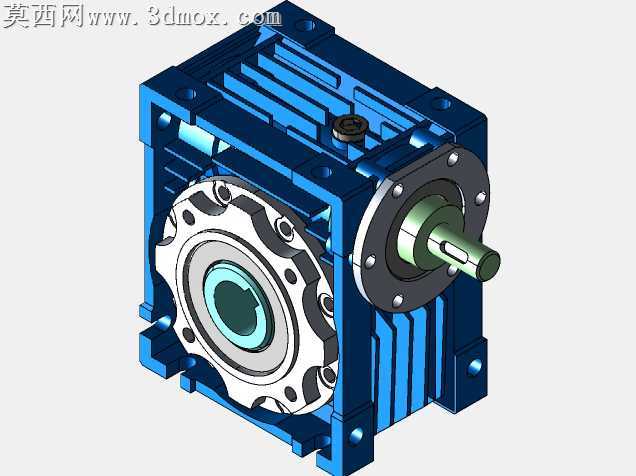

铝合金壳体蜗轮蜗杆减速传动装置

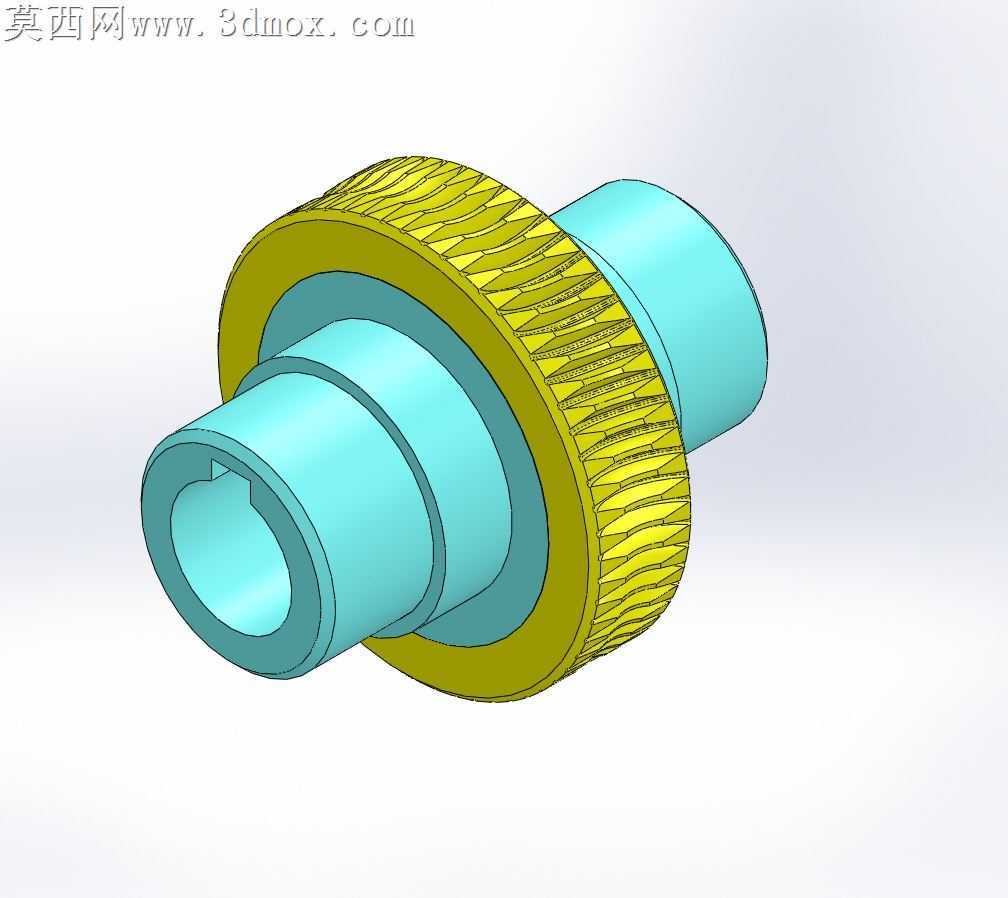

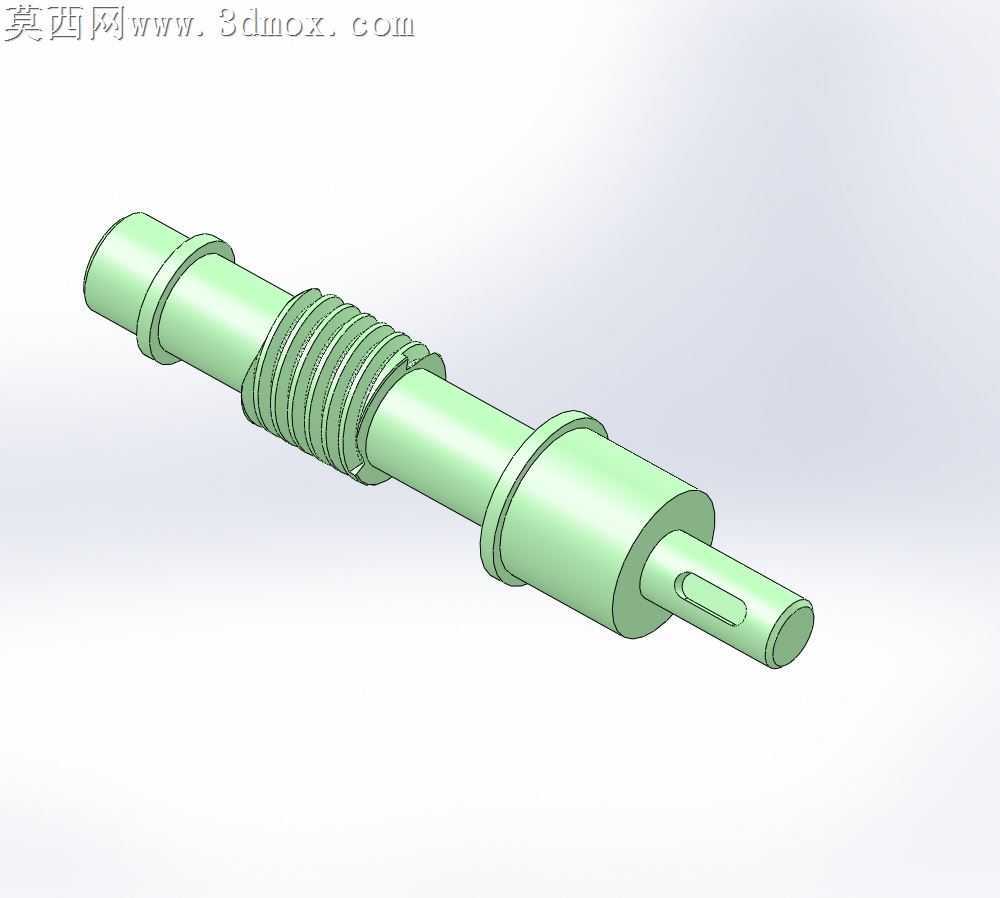

常规蜗轮蜗杆减速箱在小负载输送线工况下，常出现壳体散热筋积灰卡滞、输出端法兰同轴度偏差导致油封偏磨漏油的问题，这款传动装置的结构细节刚好对准这些现场痛点做了适配调整。输出端法兰盘的安装孔做了0.2mm的沉台让位，现场装配时不用额外打磨螺栓头突出部位，法兰与箱体结合面预留了0.15mm的密封胶槽，打胶后不会出现胶层被挤压溢出到轴承位的情况，避免多余胶液卡滞轴承滚珠造成运转异响。箱体外侧的散热筋没有做等厚等距的规整排布，靠近蜗杆输入端的筋条间距收窄1.5mm，对应蜗杆啮合发热最集中的区域强化散热，筋条边缘做了R1.2的圆角过渡，压铸成型时不会出现铝液充型不满的缺角，后续喷塑处理也不会在锐边位置出现漆层薄厚不均脱落的问题。蜗轮侧的端盖观察孔做了内嵌式的透明视窗设计，不用拆开端盖就能直接观察蜗轮齿面的磨损情况，视窗压圈用三颗M4内六角螺丝固定，更换密封胶圈时不用拆解整个端盖，日常运维的拆装工作量能减少六成以上。输入轴的轴伸端做了双油封叠加的结构，两道油封之间预留了3mm的储脂空间，加注润滑脂后能形成持续的密封屏障，哪怕设备长期在多粉尘的包装车间运行，粉尘也很难穿透两层密封进入箱体内部污染润滑油。箱体底部的安装脚做了加高5mm的凸台设计，安装时不用额外垫调整垫片就能保证箱体与安装架的贴合度，凸台上的安装孔做了长圆孔设计，现场调整输入输出轴的同轴度时不用重新打孔，微调余量能覆盖现场安装的大部分偏差。箱体内腔的蜗轮容纳腔做了圆弧过渡的导油槽，运转时带起的润滑油能顺着导油槽流到两端轴承位置，不用额外加装甩油环就能实现轴承的持续润滑，减少了内部零件数量的同时也降低了装配时的零件错装概率。蜗杆轴的轴承位做了0.02mm的过盈配合公差，压装时不用加热轴承就能用专用工装平稳压入，避免加热轴承造成的润滑脂提前老化失效，轴承位外侧的卡簧槽做了倒角处理，卡簧装入后不会出现翘边卡滞轴承外圈的问题。
