E-TEN1121型15A250V拨动开关结构设计

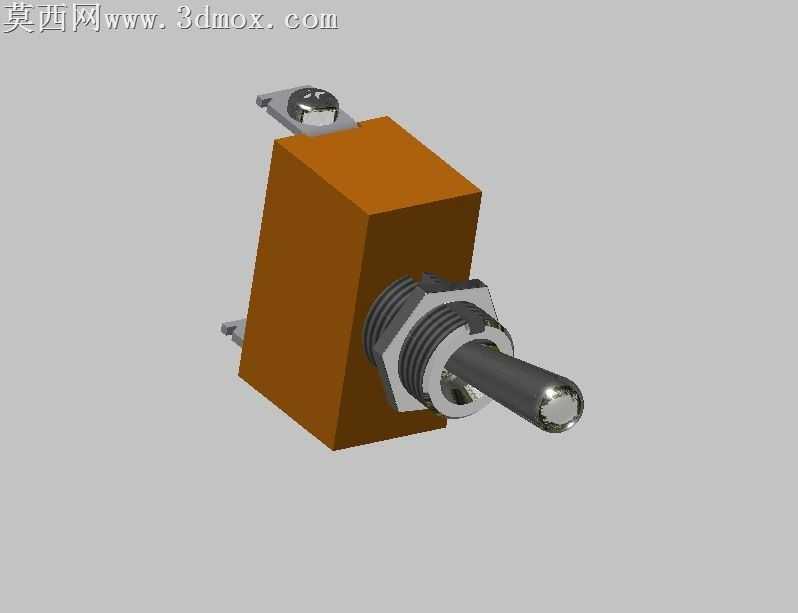

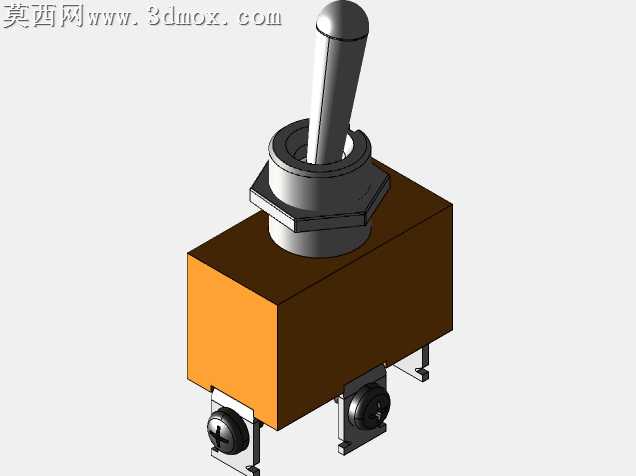

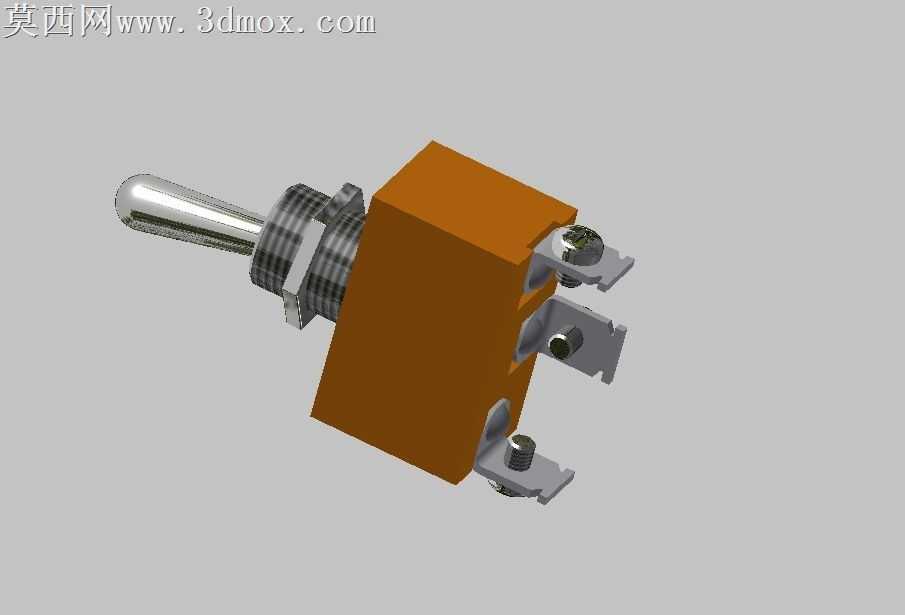

本作品为E-TEN1121规格拨动开关的三维参数化建模成果，建模过程严格遵循实物测绘的精准尺寸要求，完整还原了该款15A 250V额定参数拨动开关的全部结构细节。建模阶段首先完成整体轮廓的基准搭建，以开关安装螺纹的轴线为核心基准轴，对齐绝缘基座、操作拨杆、接线端子、固定卡扣的所有装配位置，确保各部件的同轴度、装配间隙完全符合实物的实际装配公差要求。材质与渲染环节针对不同部件的物理属性做了区分设置：棕色绝缘基座部分采用酚醛树脂材质参数，调整漫反射粗糙度模拟热固性塑料的哑光磨砂质感，还原绝缘件的表面肌理；金属操作拨杆、安装螺纹、接线端子部分采用镀镍金属材质参数，设置合适的反射强度与高光细节，模拟金属构件的光滑金属质感，同时在拨杆端部做了细微的倒角处理，还原实物端部的圆滑加工特征；顶部固定卡扣部分做了对应的金属冲压件结构还原，还原卡扣的弯折角度与安装定位结构。结构设计上完整呈现了拨动开关的典型构造：方形绝缘基座作为核心承载结构，前端设置带锁紧螺纹的安装轴套，用于开关在面板上的穿装固定，轴套内部设置限位结构匹配拨杆的摆动行程；拨杆与基座内部的动触点结构做了联动的结构预留，虽然外观建模未完全展示内部触点，但外部结构的尺寸完全匹配内部构件的安装空间；基座两侧伸出的接线端子做了对应的扁状引脚结构还原，端子与基座的嵌合位置做了贴合的过渡处理，还原注塑嵌件的装配效果；顶部的金属固定卡扣做了对应的安装孔位设计，可匹配螺丝实现基座的辅助固定。建模过程中对所有易被忽略的细节做了还原：安装螺纹的牙距、牙型完全符合标准细牙螺纹参数，拨杆根部的密封垫圈做了对应的环形橡胶件建模，基座的棱角处做了符合注塑工艺要求的微小圆角处理，避免出现现实加工无法实现的尖锐直角。渲染阶段采用柔和的均匀布光，在金属部件表面形成自然的高光过渡，既清晰展示各部件的结构轮廓，又真实还原不同材质的视觉差异，整体模型尺寸精准，结构完整，可直接用于电气装配的干涉检查、产品展示、安装布局模拟等场景，能够为低压电控设备的布局设计提供精准的开关元件模型参考。
