NG D20规格圆柱环形测量规

　　在精密机械加工的尺寸管控环节，这类环形测量规是车间现场、质检工位离不开的常用检具，尤其是轴类零件批量加工的过程中，它能快速完成外径尺寸的合格性判定，相比千分尺等通用量具，它的检测效率更高，对操作人员的技能要求更低，非常适合流水线批量生产的快速过检。这款NG D20的环规，核心作用是判定被测轴件的外径是否超出20mm的下偏差极限，也就是止规功能，当被测轴件能够顺利通过这个环规的内孔时，就说明轴的外径尺寸已经小于允许的最小极限尺寸，直接判定为不合格，避免超差零件流入下一道工序或者装配环节。

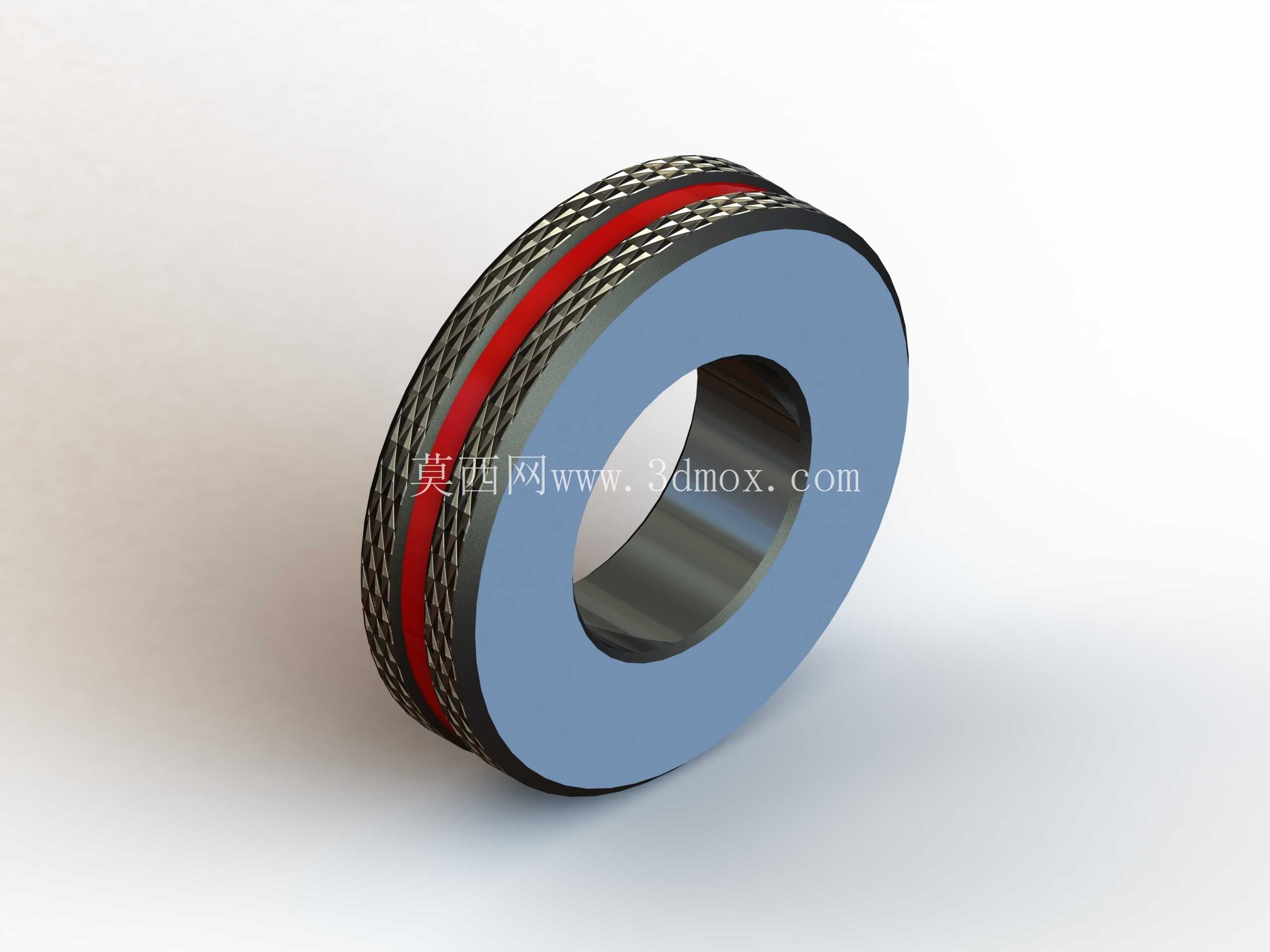

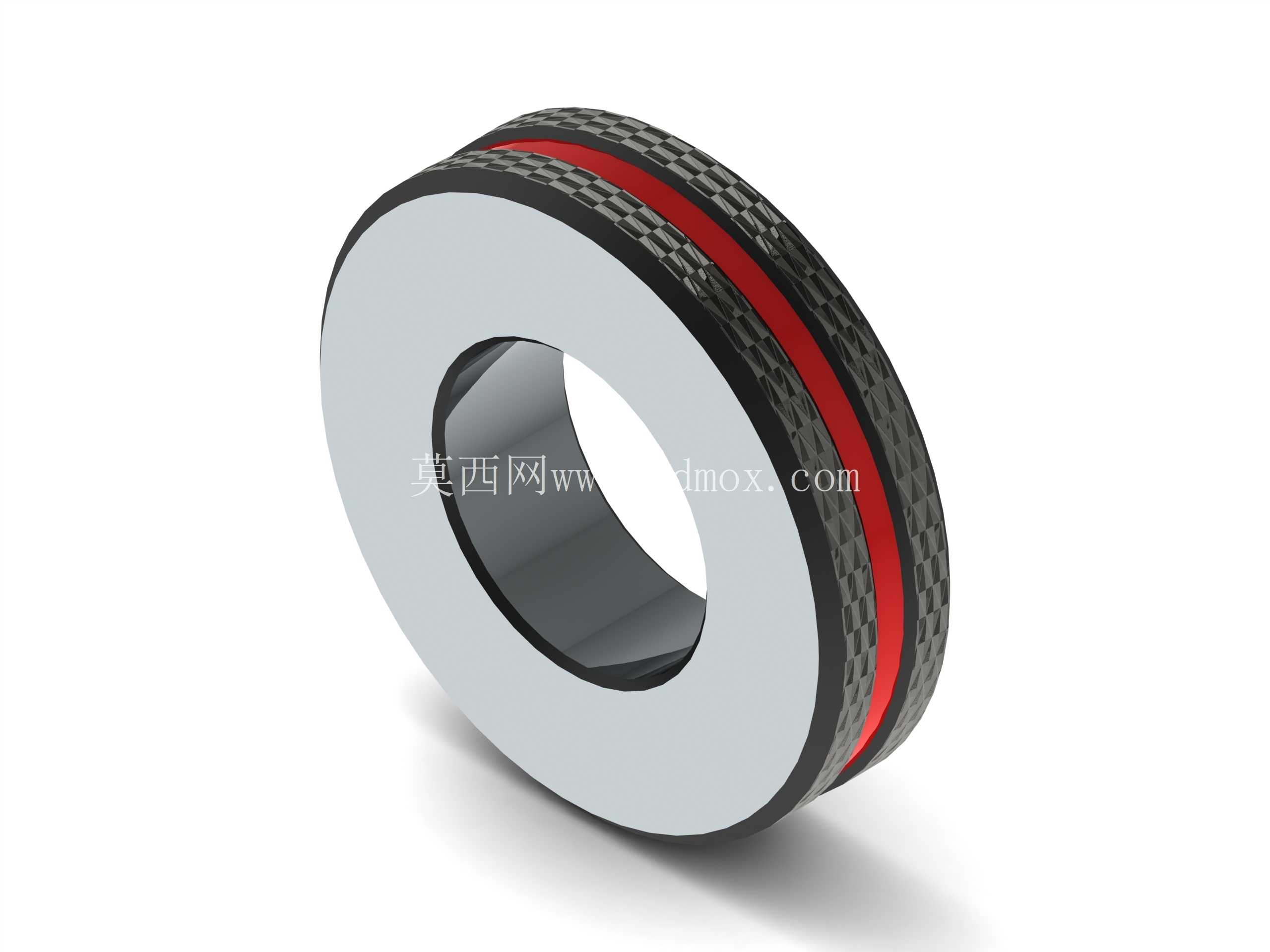

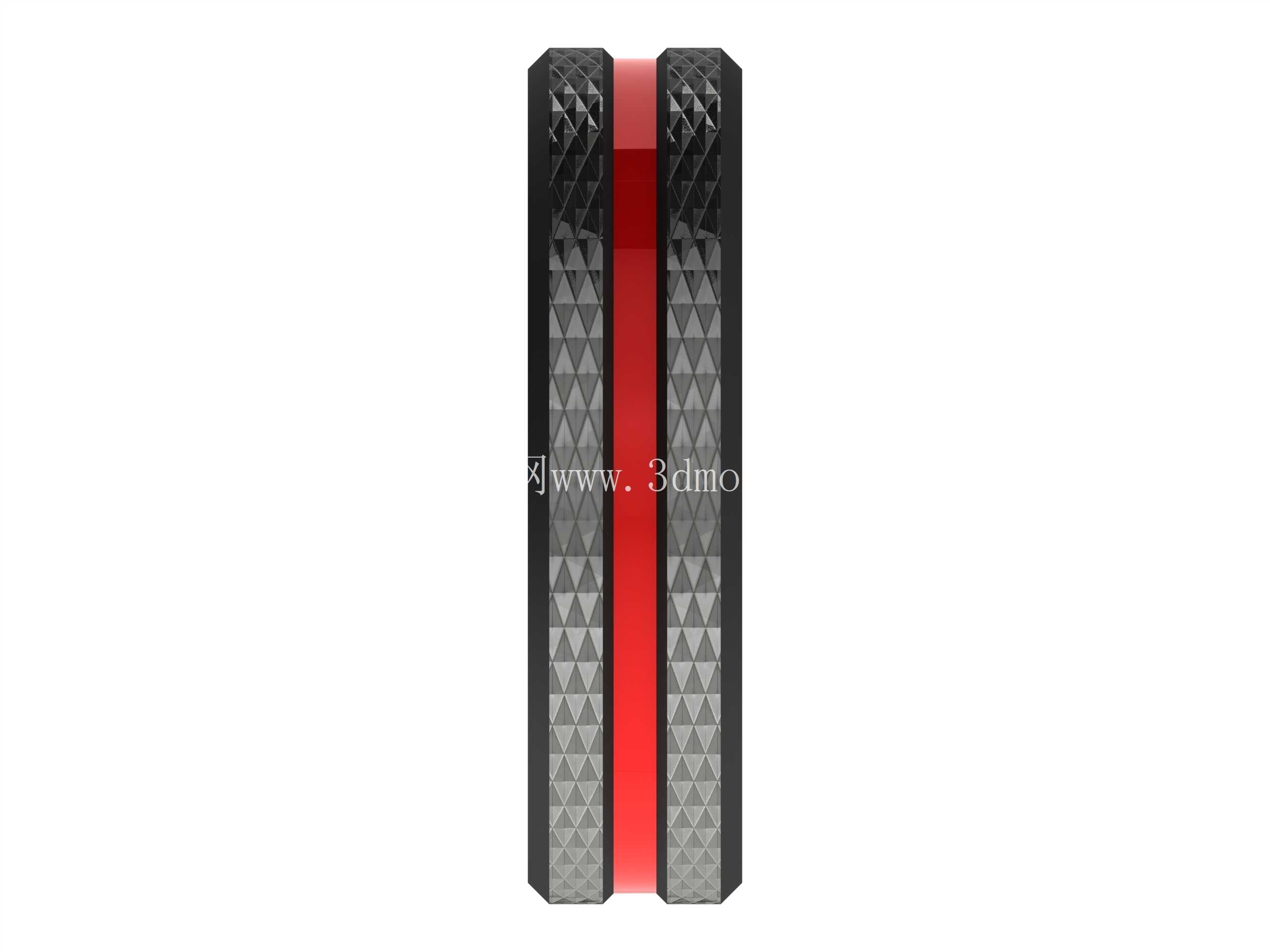

　　从结构设计来看，它的主体测量工作面采用高硬度耐磨钢材制作，内孔经过精密研磨，尺寸精度、圆度、圆柱度都严格按照量规的公差标准加工，保证长期使用过程中磨损量控制在允许范围内，测量工作面的表面粗糙度也控制在极低水平，避免检测过程中刮伤被测零件的表面，同时减少自身的磨损速度。环规的外圈做了滚花处理，这部分是操作人员手持的部位，滚花的纹路深度和间距经过优化，既能够保证手持的时候有足够的摩擦力，不会打滑，又不会因为纹路过于尖锐划伤操作人员的手部，外圈中间的红色标识环是止规的识别标记，在车间现场多个不同规格环规混放的时候，操作人员可以通过颜色快速区分通规和止规，避免拿错检具造成检测失误，红色的醒目程度高，哪怕是光线一般的车间工位，也能快速识别。

　　它的外形是标准的环形结构，内孔直径为20mm的对应止规尺寸，整体外径和厚度的比例经过人体工程学优化，成年人单手握持的时候刚好能够稳定持握，不需要额外的辅助工具，检测的时候只需要将环规对准被测轴的端部，轻轻推入即可完成判定，整个检测过程不超过两秒，非常适合大批量生产的现场快速巡检。从安装和存放的角度来说，这类环规不需要复杂的安装固定，平时使用完毕后只需要擦拭干净测量面，涂抹防锈油放置在专用的量具盒内即可，它的整体尺寸小巧，重量适中，不会给操作人员带来携带负担，质检人员巡检的时候可以将它放在工具袋内，随时取用。在实际使用场景中，它不仅可以用于普通机加工轴类零件的检测，还可以用于冲压、铸造类轴类毛坯的初检，快速筛选出尺寸明显偏小的不合格毛坯，避免后续加工浪费工时和材料。设计这类环规的时候，首先要保证测量工作面的硬度达到HRC60以上，这样才能在长期的摩擦使用中保持尺寸稳定性，其次要保证内孔和外圆的同轴度，避免因为自身形位公差导致检测结果出现偏差，滚花部分的加工要注意不能有毛刺，防止使用过程中划伤手，标识环的固定要牢靠，不会因为长期手持摩擦出现脱落掉色的情况。

　　很多刚入行的机械加工人员容易混淆通规和止规的使用逻辑，这款带红色标识的止规，就是专门用来拦截尺寸过小的不合格件，和对应的通规配合使用，就能快速判定轴件的尺寸是否落在合格的公差带范围内，不需要每次都读取千分尺的数值，大幅降低了检测的出错概率。在精密装配环节，比如精密轴承的装配轴、液压阀芯的配合轴这类对尺寸公差要求极高的零件加工中，这类环规的使用频率非常高，它的检测一致性远高于通用量具，不会因为不同操作人员的测量力度、读数习惯不同产生测量误差，能够有效保证批量零件的尺寸一致性，降低装配环节的卡滞、配合过松过紧等问题。另外，它的结构没有多余的活动部件，故障率极低，只要按照规范使用和存放，使用寿命可以达到数年甚至十数年，是机械加工车间性价比极高的常用检测工装。
