带双球形端头长柄操作构件结构设计

这款带双球形端头的长柄操作构件，最初的设计需求来自小型手动锁具的操作端改造，后续也可适配各类需要手动扳动、提拉操作的小型设备工位。从实际应用场景来看，这类构件常出现在试验台架的锁止机构、小型工装夹具的快速操作端、精密检测设备的舱门启闭操作位，相比常规的直柄操作件，两端的球形端头能适配不同角度的操作施力需求，不会因为操作角度偏移出现硌手、施力打滑的问题。

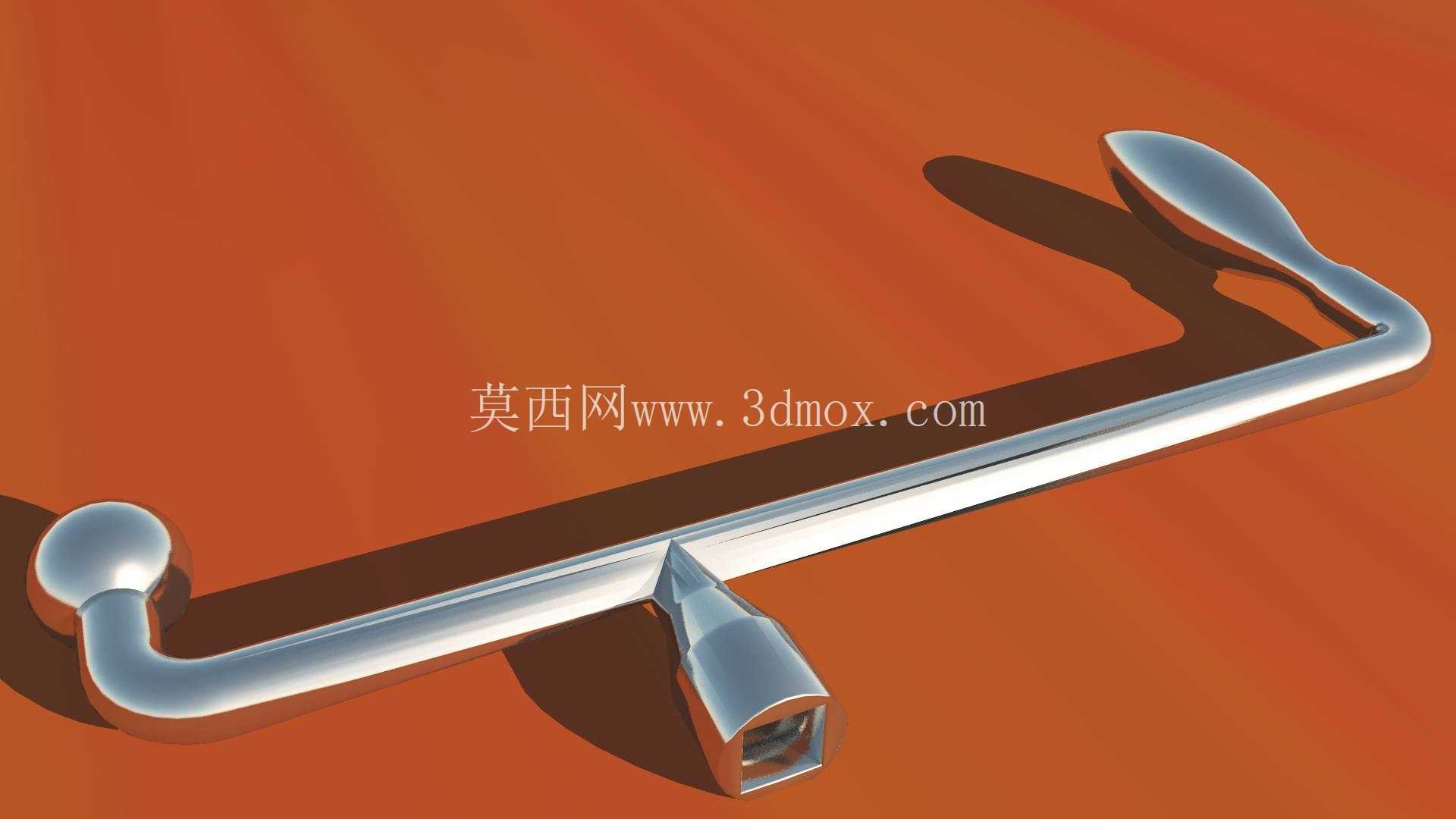

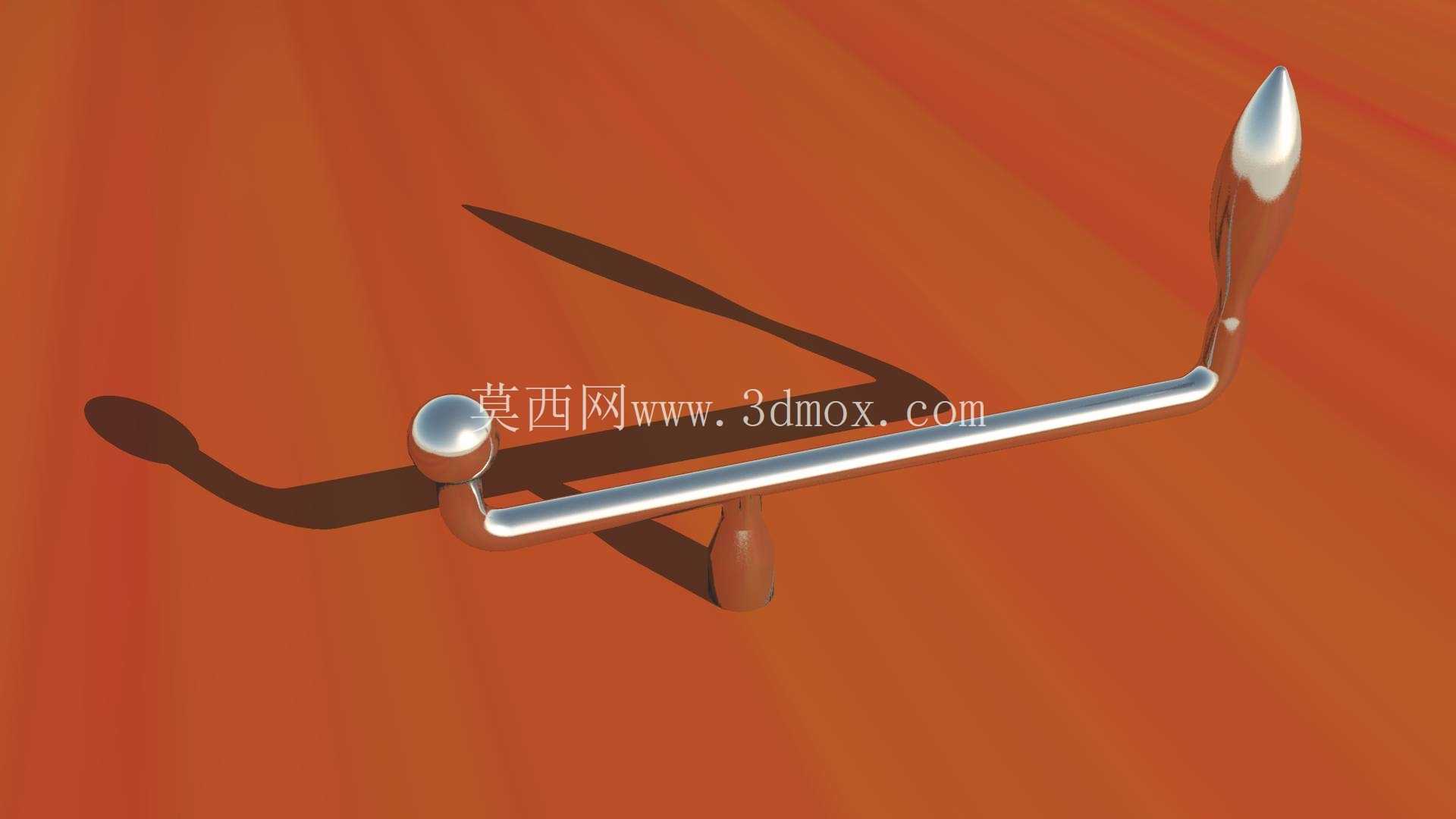

从功能特性上看，构件主体为等直径长圆杆结构，一端设置固定球形端头，另一端设置可活动的球形端头，杆身中部设置两处向下的支撑定位柱，使用时支撑柱可卡入对应安装基座的定位孔内，实现构件的转动或滑动导向。固定端球形头用于和锁止机构的拨槽配合，活动端球形头可根据安装间隙自适应调整配合位置，补偿基座加工带来的位置公差，避免装配时出现卡滞。杆身表面做高光镀铬处理，一方面降低和导向槽之间的摩擦系数，减少长期操作带来的磨损，另一方面也能提升构件的防锈能力，适配车间多油污、多湿度的使用环境。

设计思路上，最初的方案是采用直杆加圆柱端头的结构，在样机测试时发现，当操作人员戴薄型劳保手套操作时，圆柱端头的棱边容易勾挂手套纤维，且施力角度超过30度时，端头和拨槽的接触面积会骤减，容易出现滑脱问题。后续将端头改为球形结构后，无论从哪个角度施力，球形面和拨槽的接触都能保持线接触以上的配合面积，同时球形面无尖锐棱边，不会勾挂操作手套。中部的两个支撑定位柱，间距经过反复测算，刚好匹配常规小型锁具基座的安装孔距，安装时不需要额外调整定位位置，直接将定位柱压入基座的导向孔即可完成初步装配，降低现场装配的调整难度。

外形尺寸与安装边界方面，构件总长度控制在120mm区间，杆身直径为6mm，球形端头直径为12mm，支撑定位柱直径为4mm，定位柱伸出杆身底部的长度为8mm。安装时需要预留的操作空间为：以杆身安装位置为中心，半径15mm的扇形操作区域，避免周边零件干涉操作行程。定位柱和基座导向孔的配合公差选用H7/g6间隙配合，既保证构件转动或滑动时的顺畅度，又不会因为间隙过大出现操作晃量。活动端球形头和杆身采用小间隙套接，可沿杆身轴向移动2mm的补偿量，用来抵消基座两个安装孔之间的位置度误差，即使孔位存在0.5mm以内的加工偏差，构件也能顺利装配，不会出现憋卡问题。

从实际使用的耐久度考虑，杆身和球形端头均采用304不锈钢材质加工，支撑定位柱和杆身采用氩弧焊焊接后打磨抛光，焊接位置做圆角过渡，避免应力集中导致长期使用后出现断裂。在10000次往复操作的疲劳测试中，构件没有出现明显磨损、变形问题，操作力始终保持在15N到20N的舒适区间，符合手动操作件的人机工程学要求。这类构件不需要额外的紧固件辅助固定，依靠支撑定位柱和导向孔的配合即可实现限位，拆卸维护时只需要向上提起构件即可取出，方便后期对锁止机构进行检修更换。
