大陆EmscoF500钻机三缸泥浆泵结构设计

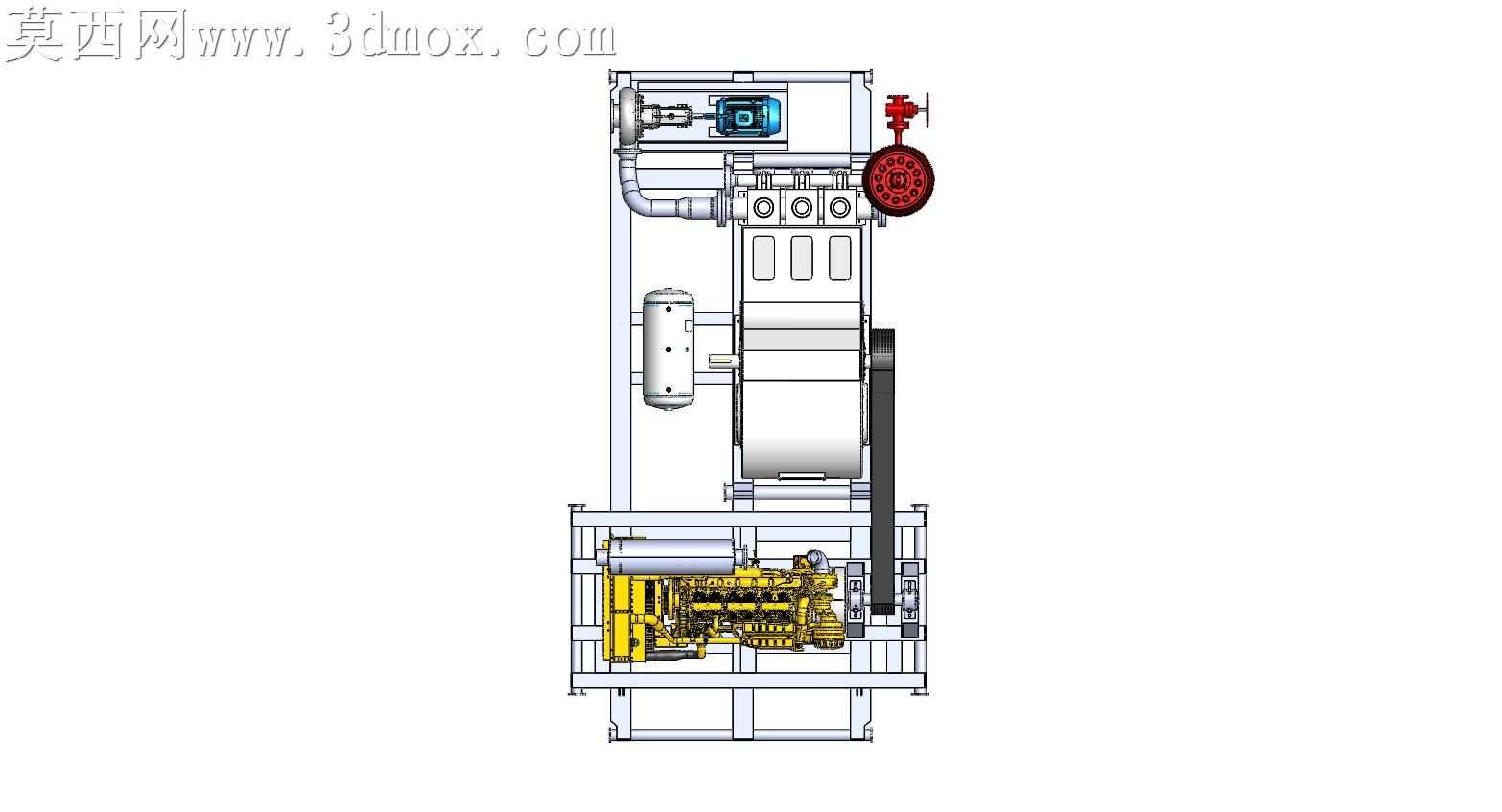

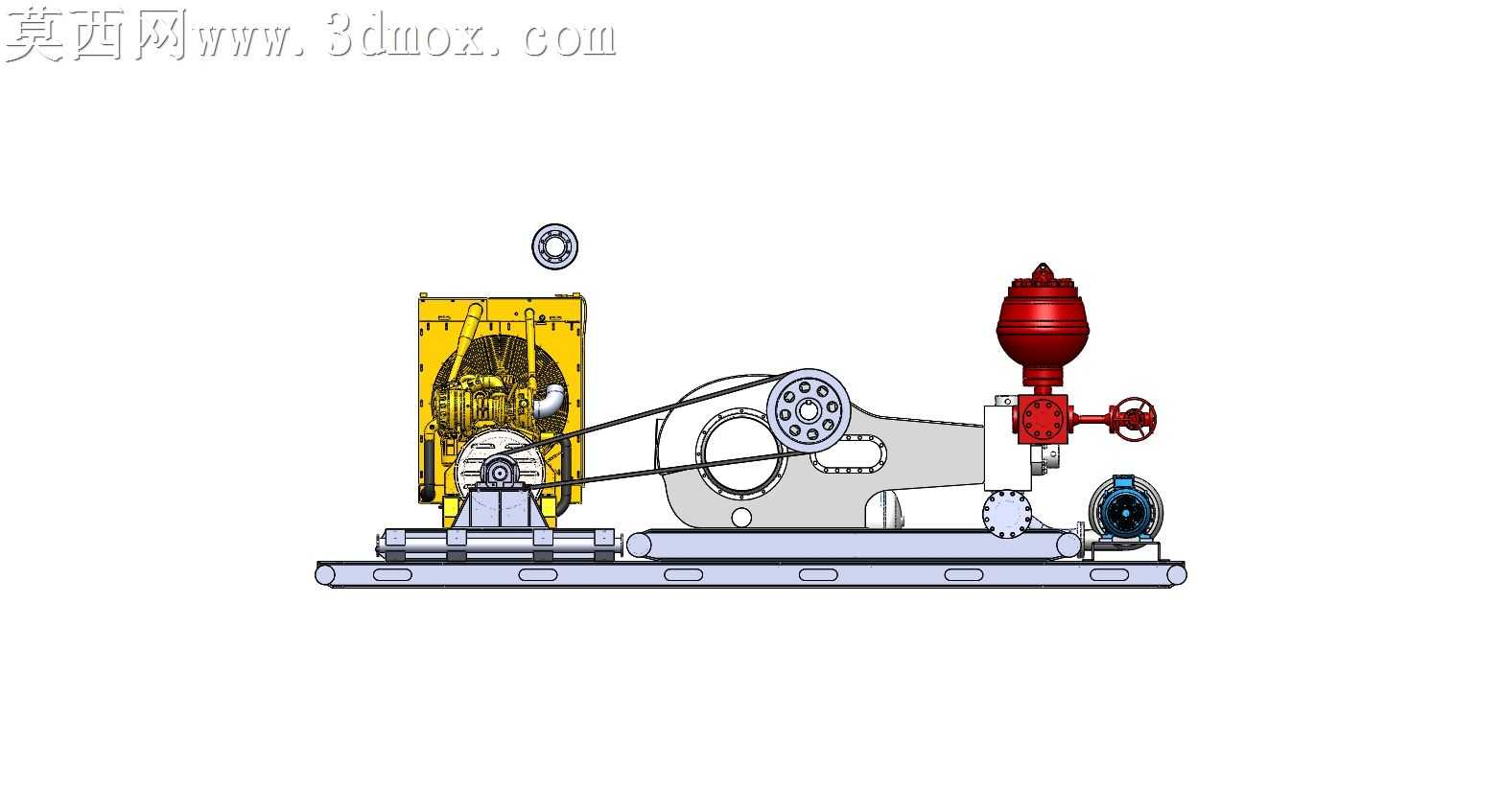

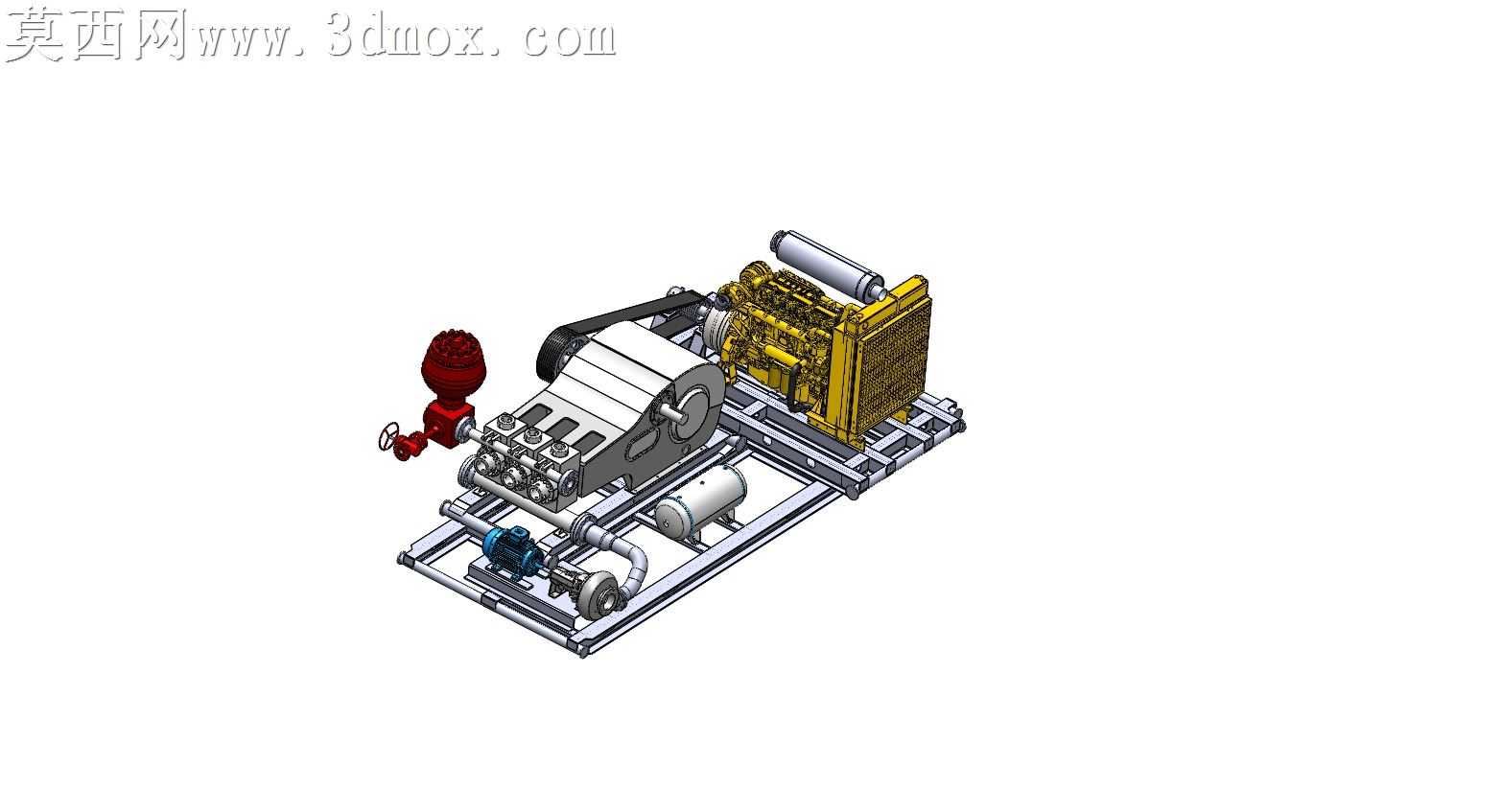

做这套三缸泥浆泵的建模时，我最先锚定的是大陆Emsco F500钻机的实际工况适配需求，没有直接照搬通用泥浆泵的参数套模。一开始纠结动力端的布局，C18柴油机的体积比常规钻机配套动力单元大一圈，如果按传统同轴直连的方式布置，整个泵组的底座长度会超出钻机平台的预留安装位，后来反复核对现场安装的空间边界，才敲定三角皮带传动的方案——既能通过带轮的速比匹配把离心泵的转速调到适配交流电机的工作区间，还能给动力端和液力端留出足够的检修拆装空间，不用每次维护液力端阀组都拆动力连接件。

液力端的三个缸体做建模的时候，特意把进排液阀的安装座做了局部加厚处理，之前参考的同类型模型这里都是等壁厚结构，实际现场作业时泥浆里的硬质颗粒长期冲刷阀座密封面，很容易出现刺漏，加厚的同时还在阀座和缸体的配合面留了0.02mm的过盈配合余量，装配的时候不用额外打密封胶就能满足高压密封要求，后期更换阀座也不会因为配合间隙过大出现松旷。三角皮带轮的槽型没有直接调用标准件库的现成模型，特意根据C18柴油机的输出轴扭矩调整了槽深和带轮的辐板厚度，避免满负荷作业时带轮出现辐板形变，还在带轮和泵轴的配合位置加了平键定位的细节，连键槽的倒角都按加工要求做了1×45°的处理，完全匹配实际机加工的工艺要求。

离心泵和交流电机的对接位置，一开始做的是刚性法兰连接，后来考虑到钻机作业时整个底座会有持续振动，刚性连接很容易导致电机轴和泵轴的同轴度偏移，就改成了带弹性联轴器的连接结构，还在电机和离心泵的安装脚位置留了调整垫片的安装间隙，现场安装的时候可以通过增减垫片调整轴系对中。底座的框架结构没有用整板焊接的设计，而是用型钢拼焊的框架，既减轻了整体重量，还能在框架的空隙位置布置润滑油管和冷却水管路，走管的时候特意避开了皮带传动的运动包络范围，防止皮带运转时摩擦管路。

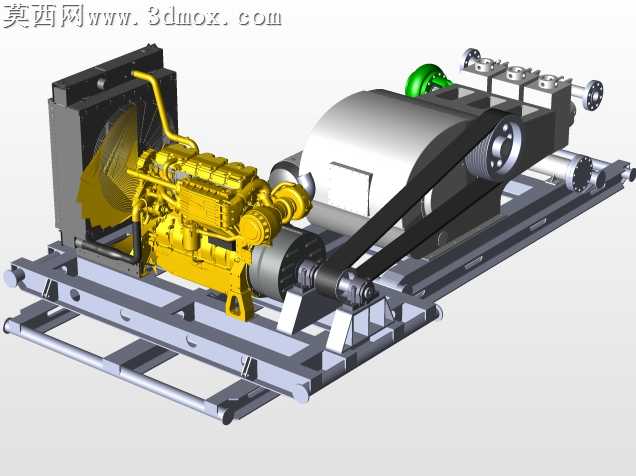

做渲染调试的时候，液力端的泵头部分给了铸钢的哑光金属材质，表面加了细微的铸造颗粒质感，柴油机部分的散热片做了亮黄色的漆面，还在漆面边缘加了轻微的使用磨损痕迹，三角皮带给了黑色橡胶材质，表面做了细微的织物纹理，底座的型钢表面做了镀锌后的银灰色质感，连管路上的接头都给了黄铜材质的金属反光，整个模型渲染出来不会像玩具模型那样失真，完全能用于钻机配套方案的展示和现场安装的技术交底。现在这套模型还预留了其他配件的装配接口，后续要加空气包、安全阀这些附属配件的时候，不用改动现有主体结构就能直接装配，不管是做钻机配套的方案设计，还是做职校钻井设备的实训教学演示，都能直接用。
