可移动立式真空物料输送设备结构设计

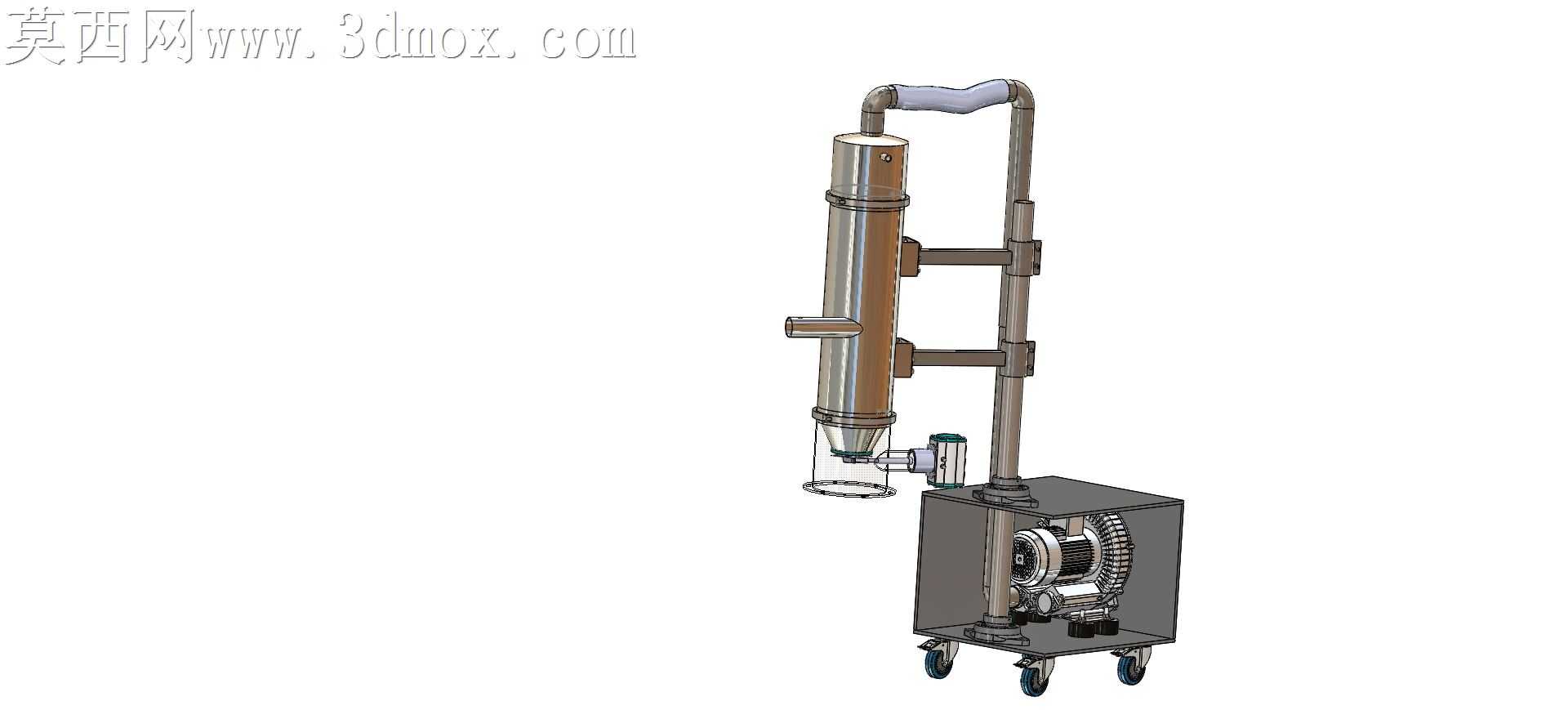

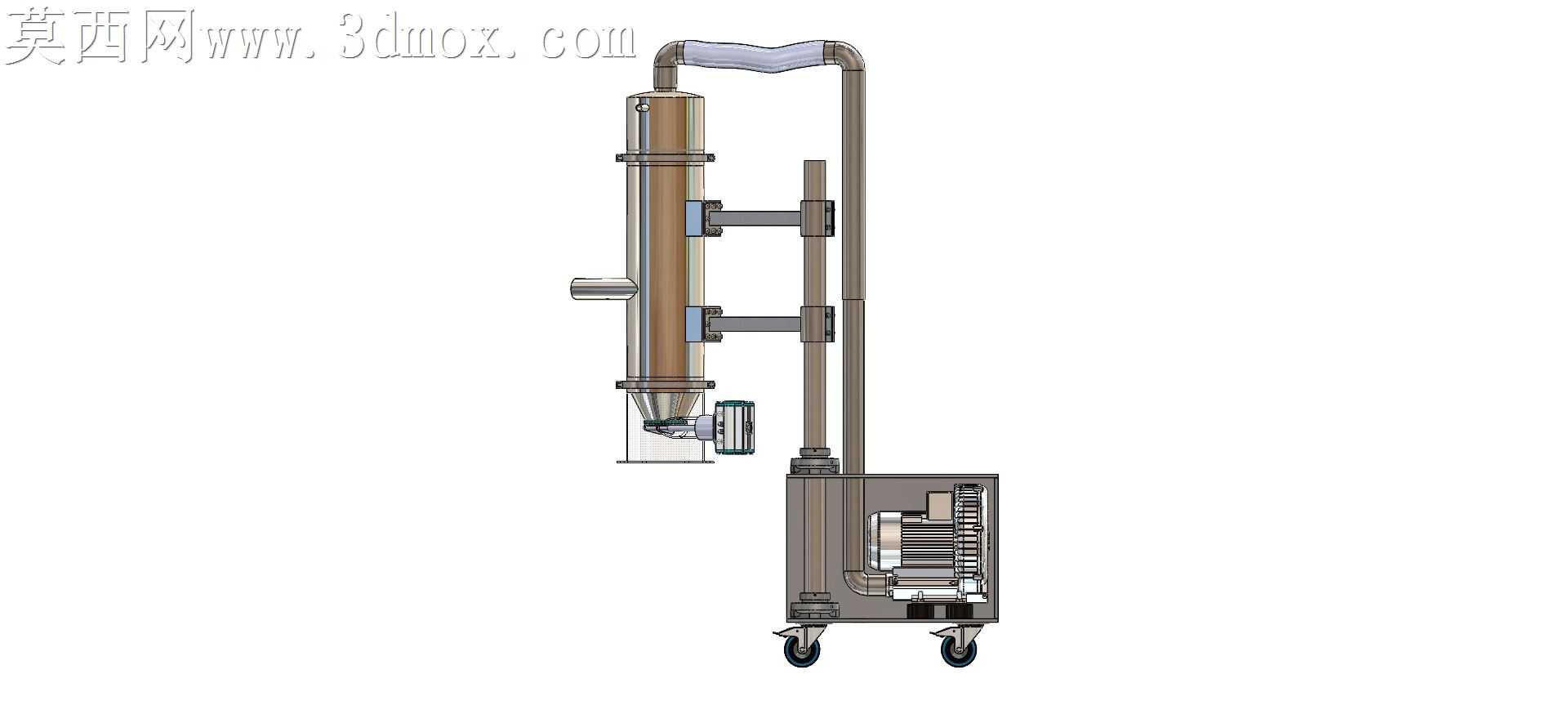

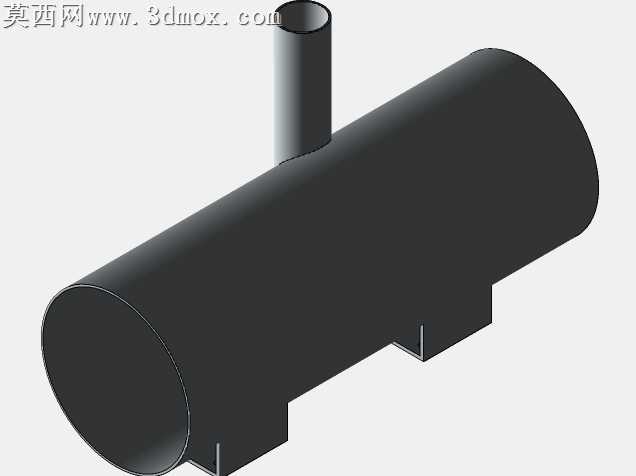

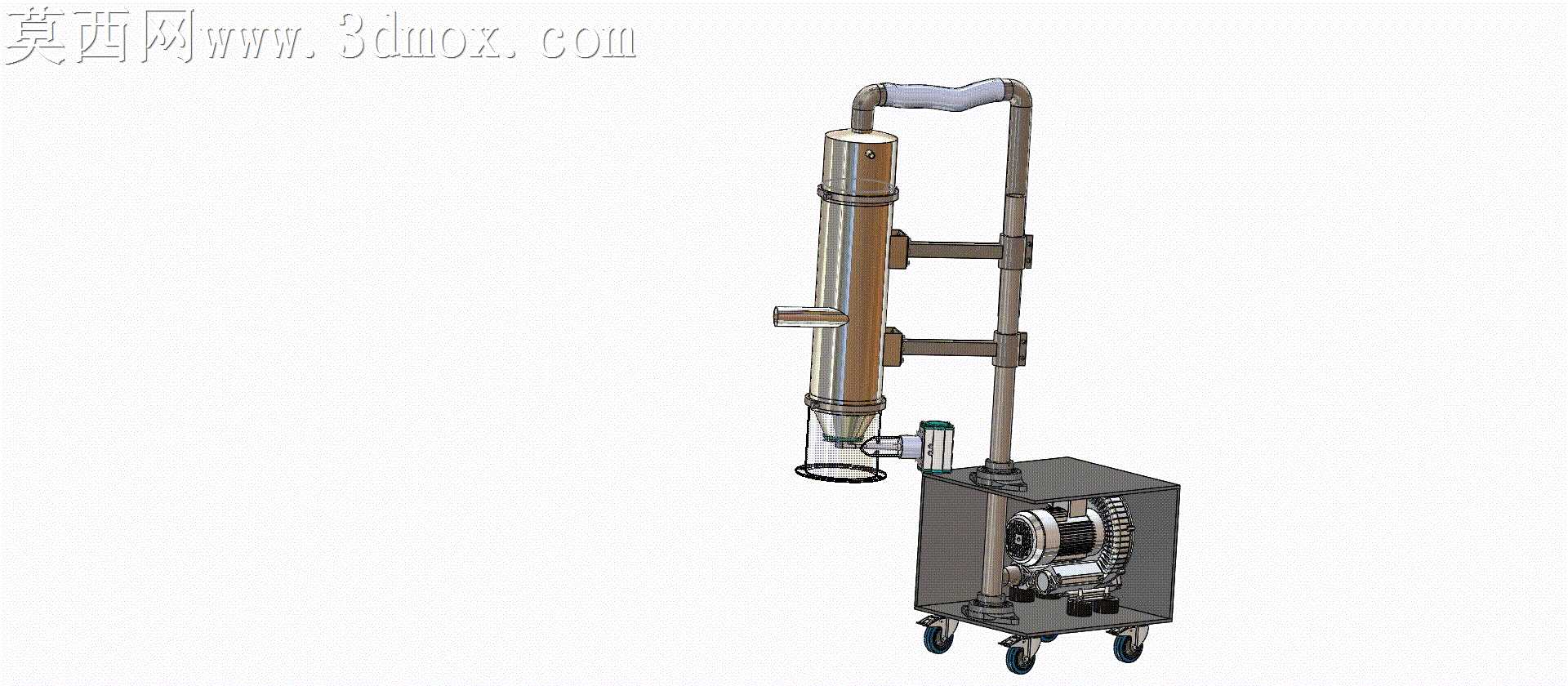

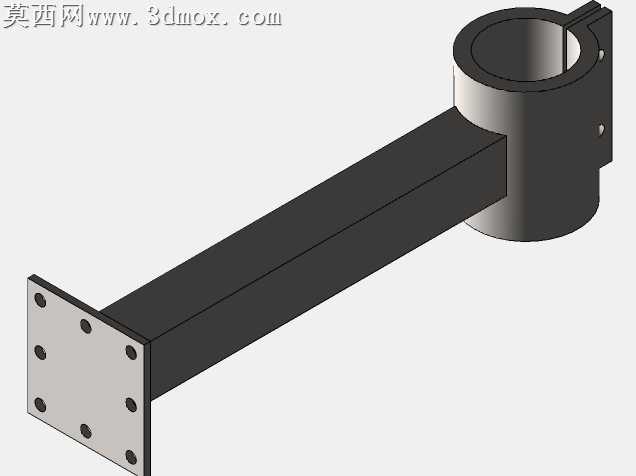

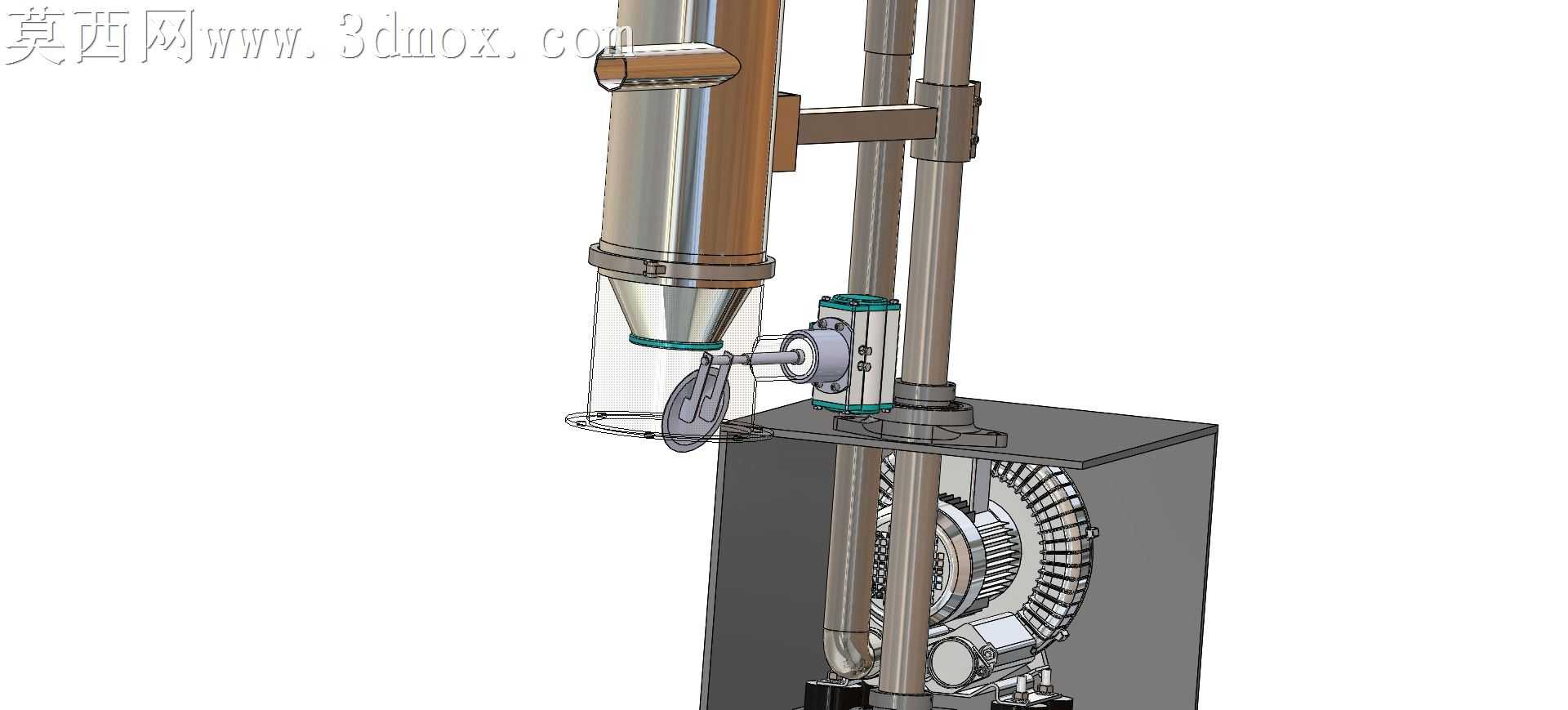

做这个可移动真空输送设备的建模时，最先敲定的是底部动力箱体的框架尺寸，毕竟要把真空泵、气动阀组还有电气控制元件全塞进去，还得留出走线和散热的空隙，一开始把箱体做的太紧凑，后来发现真空泵的散热格栅离侧壁只剩不到两毫米，渲染的时候都能看到热量堆积的暗区，索性把箱体长宽各放大了十五毫米，底部脚轮的安装座特意做了沉台设计，避免轮子突出箱体侧面磕碰车间通道的障碍物。立式输送筒的建模费了点功夫，筒身是三段式结构，最上段的弯管出料口一开始做的直角弯折，后来想到物料在高速气流里走直角容易堵料，就改成了大弧度的弯管，内壁还做了0.8毫米的圆角过渡，减少物料挂壁的可能。筒身和侧边扶手支架的固定卡箍，一开始是直接在筒身上拉伸凸台做连接座，后来考虑到实际加工的时候筒身是薄壁不锈钢管，焊凸台容易变形，就改成了独立的抱箍式卡件，靠螺栓抱紧筒身，既不用焊接，后期调整输送筒的高度也方便。底部箱体和立式筒身的连接，特意做了快拆式的法兰盘，四个固定螺栓做了内六角沉头设计，平时维护的时候拆四个螺丝就能把上部输送段整个抬下来，清理内部残留的物料也不用拆一堆管路。材质调试的时候，底部箱体用了磨砂喷塑的金属质感，粗糙度调到0.3，反射度压得比较低，符合工业设备的外壳质感，输送筒身用了镜面不锈钢的材质，但是特意加了轻微的划痕和使用痕迹，避免太像展示品失去真实感，管路部分的橡胶软管调了半哑光的深灰色，弯折处做了自然的褶皱变形，不会像硬管一样生硬。扶手部分的弯管做了人体工学的弧度，高度刚好到成年人腰部位置，推的时候不用弯腰，扶手顶端套了橡胶防滑套，纹理做了细密的菱形格，摸上去的摩擦力感都能通过渲染体现出来。设备上的气动接头、真空表这些小零件，没有刻意做简化，每个快插接头的卡扣、密封环都建了出来，虽然渲染的时候这些细节不会特别突出，但装配的时候能清楚看到每个管路的连接逻辑，不会出现管线干涉的问题。最开始做的时候想把控制按钮放在箱体侧面，后来模拟操作视角发现人站在设备正面要侧身才够得到按钮，就把操作面板移到了箱体正面靠上的位置，急停按钮做了醒目的红色，比其他按钮高出五毫米，符合安全设计的规范。整个设备的重心特意做了下沉处理，最重的真空泵放在箱体底部最靠近脚轮中心的位置，推的时候不会出现头重脚轻晃悠的情况，哪怕装满物料移动也很稳。
