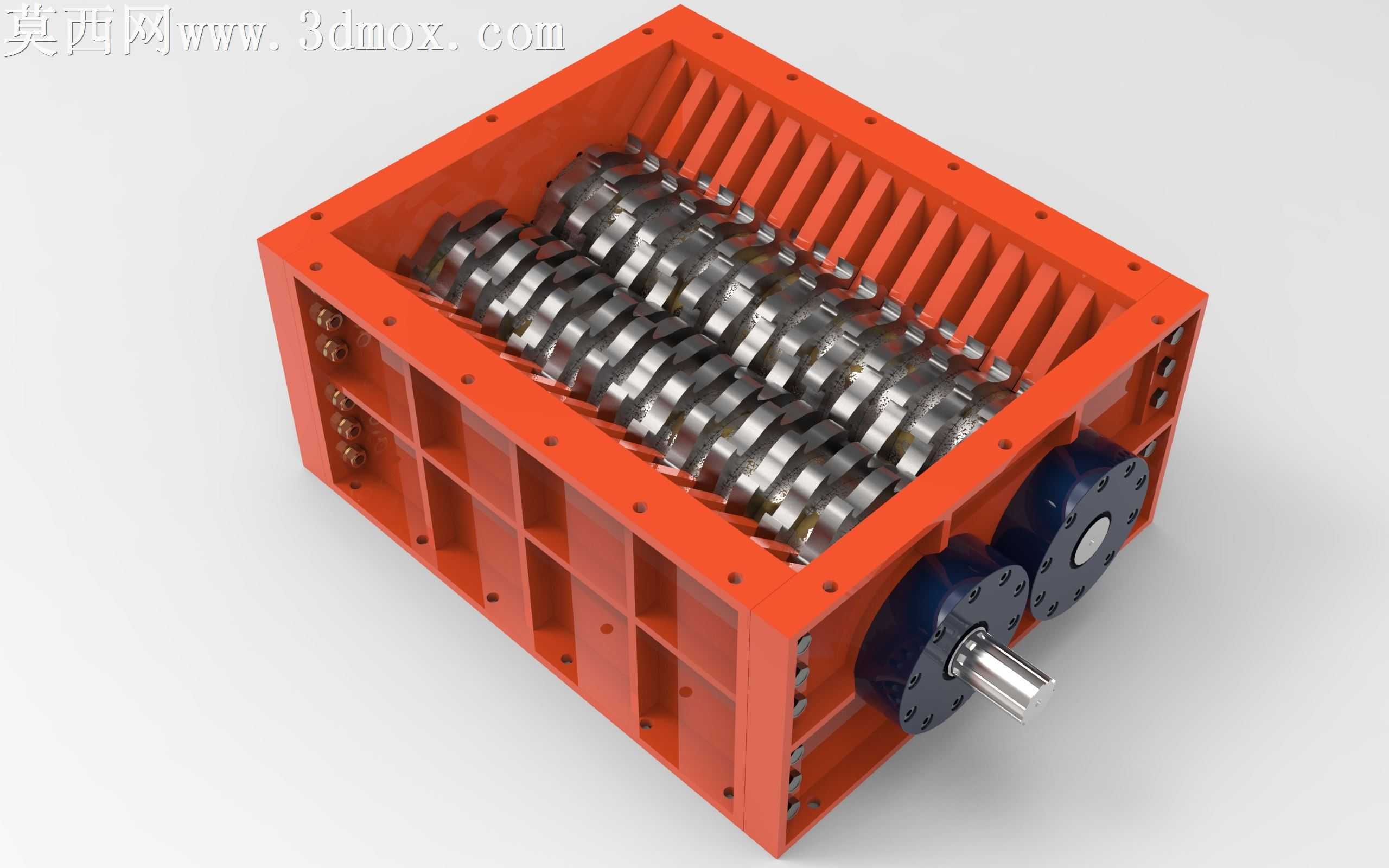

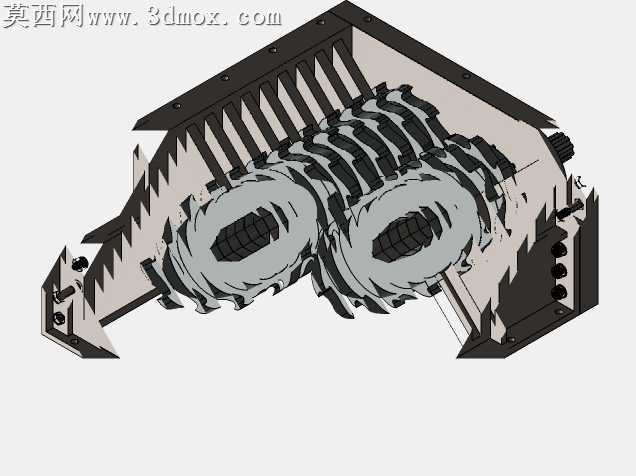

双轴撕碎式1200型宽幅物料破碎腔结构

宽幅撕碎设备在处理成捆废纸、轻薄废塑料这类大尺寸进料时，最容易出现的问题就是腔体内卡料、刀辊两端轴承座受偏载磨损过快，以及箱体侧板受物料冲击出现焊缝开裂。这套1200毫米幅宽的破碎腔结构，在加工适配层面做了不少针对性的细节调整，完全避开了常规小尺寸撕碎腔直接放大幅宽带来的刚性缺陷。箱体内壁没有采用光滑直板设计，顺着刀辊啮合轨迹排布了一排竖向梳齿挡条，每根挡条的安装槽都在侧板焊接前就完成了铣削加工，避免后期焊接挡条带来的热变形导致挡条与刀爪间隙不均，间隙控制在3毫米以内，既不会让未撕碎的大块物料从缝隙漏入箱体底部卡滞轴承密封，也不会因为间隙过小刮蹭刀爪造成额外的运行阻力。刀辊上的刀片采用错角度排布，相邻刀片的刃口相位差15度，加工时每片刀片的内孔键槽都做了对应角度的定位标记，装配时不需要反复调整相位，能保证整根刀辊转动时的动平衡量控制在G6.3等级以内，满负载运行时不会因为刀辊偏摆震松箱体连接螺栓。箱体外部的加强筋没有采用常规的横竖正交排布，而是顺着刀辊受力的切向方向做了斜向筋板布置，筋板与侧板的焊接坡口提前在激光下料时就加工成型，焊接时不需要额外修磨坡口，焊后筋板与侧板的熔深能达到板厚的三分之二，应对大块硬物料冲击时不会出现筋板焊缝撕裂的问题。两端的轴承座采用嵌入式安装结构，轴承座的定位止口与箱体端板的配合公差选了H7/k6过渡配合，装配时不需要额外打定位销，靠止口就能保证轴承座与刀辊的同轴度，后期维护拆换轴承时也不会因为定位销变形导致重装后同轴度偏差。刀辊伸出端的密封座做了三层迷宫结构，加工时密封槽的同轴度与轴承座止口一次装夹车削完成，避免二次装夹带来的密封偏心，能有效阻挡撕碎过程中产生的细碎纸屑、塑料碎屑进入轴承内部，延长轴承的维护周期。箱体顶部的进料口边缘做了外翻边折弯处理，折弯半径刚好匹配加强筋的安装位置，不需要额外焊接进料口护边，既减少了焊接工作量，也能避免进料时物料刮蹭焊缝残留的焊渣带入腔体内，刮花刀片刃口。
