立式曲柄滑块快速归位执行机构

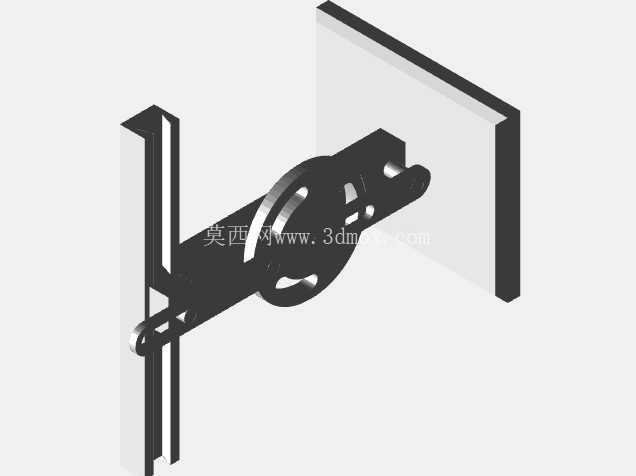

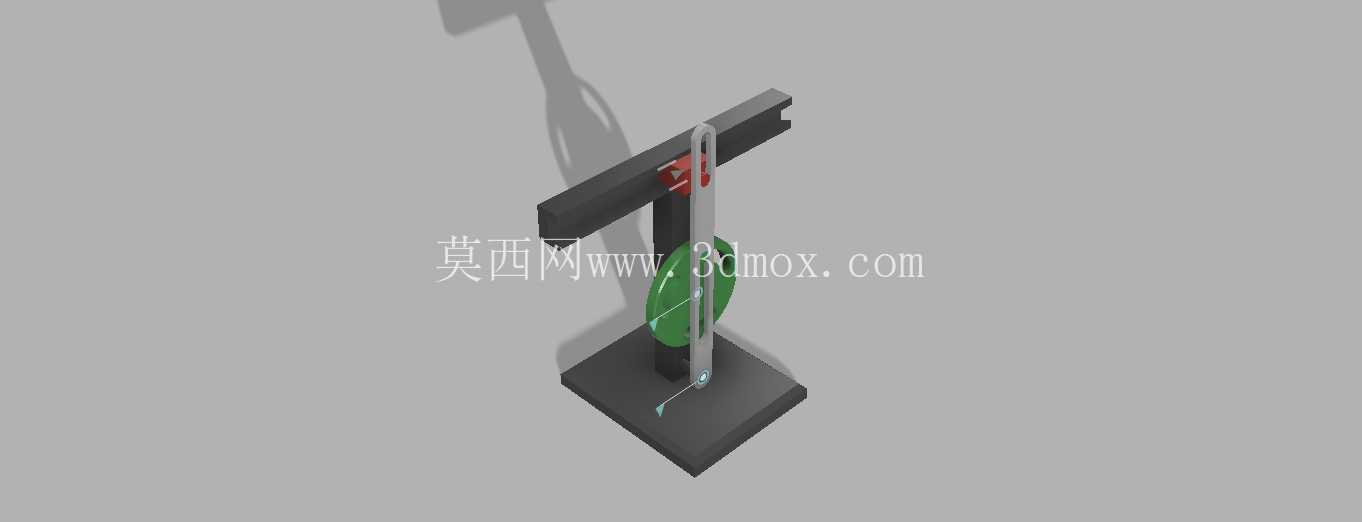

在轻工自动化送料、小型冲压工位的短行程往复执行场景里，这类立式布置的快速归还机构往往承担着工位末端工件推回、工装复位的核心功能，相比水平布置的同行程曲柄滑块结构，它的占地投影更小，能适配安装面局促的桌面型加工设备、小型装配线侧装工位。从结构组成来看，整套机构以厚重的方形铸铁底座作为安装基准，底座上垂直固定圆柱导向立柱，立柱顶端通过螺栓锁紧横向布置的滑动导轨副，导轨内部嵌装的滑块通过竖直方向的传动连杆与下方的偏心圆盘组件连接，偏心盘的回转中心与导向立柱的轴线保持平行偏置，当动力输入带动偏心盘做整周回转时，连杆会带动导轨上的滑块做沿导轨方向的快速往复直线运动，而“快速归还”的特性，来自偏心盘上的曲柄销位置设计——将曲柄销设置在靠近偏心盘边缘的位置，让滑块的工作行程段对应偏心盘回转的大角度区间，回程段对应小角度区间，以此实现工作进给平稳、回程复位快速的运动特性，刚好匹配工位上“慢进快退”的动作需求，避免回程过程占用过多工位节拍时间。

设计这类机构的时候，首先要核算的是安装边界尺寸：底座的方形安装面需要预留至少四个螺栓固定孔位，孔位分布要避开内部的传动轴穿装空间，导向立柱的高度要匹配滑块的最大行程加上偏心盘的回转直径，避免连杆运动到下止点时与底座表面发生干涉；横向导轨的伸出长度要大于滑块的工作行程加上两端的限位余量，防止滑块在快速回程时从导轨端部脱出。传动连杆的两端分别采用铰接结构与滑块、偏心盘连接，铰接位置加装自润滑衬套，减少长期往复运动带来的磨损，偏心盘的盘面做了减重孔设计，既降低回转部分的惯量，让快速回程的动作更干脆，也能减少动力输入的负载。导向立柱与底座之间采用过盈配合加骑缝销固定，保证立柱的垂直度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞。

从实际应用的适配性来看，这套机构可以直接通过底座安装在各类专用设备的工位旁，不需要额外搭建安装支架，输入轴端可以直接连接小型减速电机的输出轴，也可以通过同步带轮从设备的主传动系统取力，不需要单独配置复杂的控制系统，纯机械结构的传动方式可靠性更高，在多粉尘、有少量切削液飞溅的加工工位环境里，比气动复位、电动推杆复位的方案更耐造，不会因为气源压力波动、电路信号干扰出现复位不到位的问题。滑块的工作端面可以根据实际需求加装推块、夹爪等不同的执行端头，既可以完成加工完成后工件的快速退回料道动作，也可以完成工装夹具的快速松开复位，甚至可以在小型印刷、烫印设备上作为压头的快速抬升机构使用。

在结构细节的处理上，偏心盘与传动轴之间采用键连接传递扭矩，传动轴与底座之间加装深沟球轴承支撑，减少回转阻力，导轨副采用燕尾槽式滑动结构，相比直线导轨的抗冲击能力更强，能承受工位上偶尔出现的侧向负载，连杆的长度可以通过端部的螺纹结构做微调，以此适配不同行程需求的工位，调整时只需要松开锁紧螺母，转动连杆改变两端铰接点的中心距，就能小幅调整滑块的行程起始位置，不需要重新加工更换零件，后期维护的成本更低。整套机构的运动部件没有外露的尖锐棱角，所有铰接位置都预留了润滑脂注油孔，日常维护只需要定期加注润滑脂就能保证长期稳定运行，不需要频繁拆解更换易损件。
