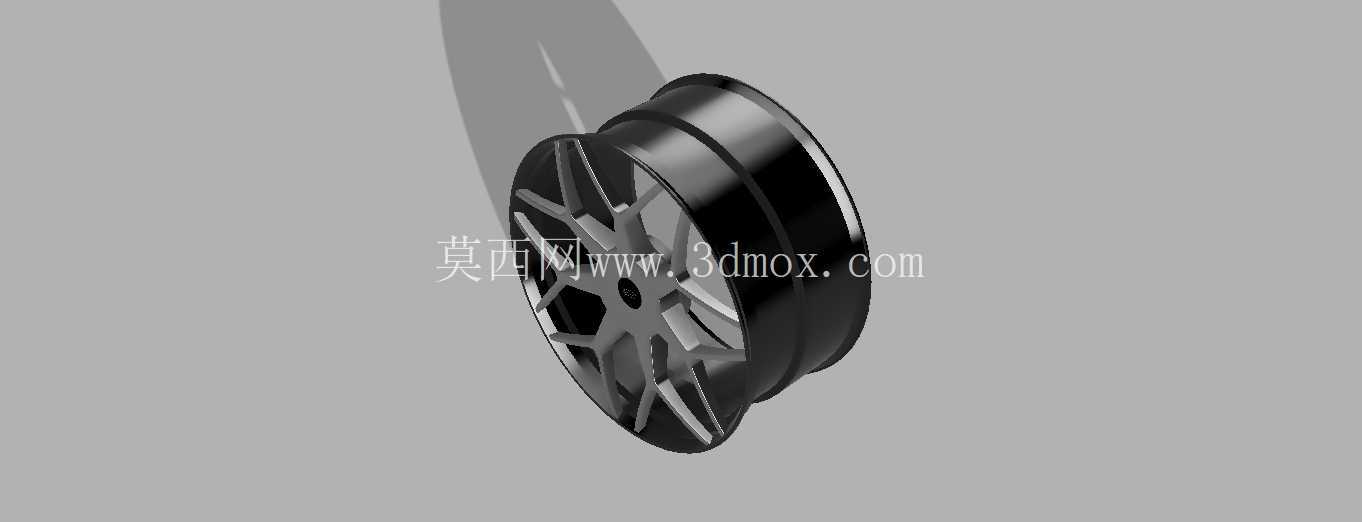

乘用车铝合金轮辋压铸成型结构设计

项目分类:汽车 发布时间:2026-06-29 ID:1194368
  • 乘用车铝合金轮辋压铸成型结构设计

日常做底盘行走系统配套件设计时,轮辋是和整车行驶安全性、操控表现直接绑定的核心部件,这次的轮辋结构是面向家用乘用车低压压铸工艺开发的量产款,适配17寸常规家用轿车的装配需求。先从安装边界说起,轮辋的中心定位孔直径严格匹配对应车型的轴头尺寸,避免装配后出现同轴度偏差导致高速行驶抖动,PCD节圆直径按照常规五孔乘用车的标准设定,螺栓孔的位置度公差控制在0.1mm以内,保证和轮毂轴承、制动盘的装配贴合度,轮辋的偏距ET值经过反复校核,既不会让轮胎突出翼子板增加风阻,也不会因为偏距过小蹭到内侧的减震器支座或者转向拉杆,轮缘的宽度和高度符合国标对乘用车轮辋的轮廓要求,适配常规的215/55 R17规格轮胎,胎圈座的角度和表面粗糙度严格控制,保证轮胎充气后和轮辋的密封可靠性,不会出现慢漏气的问题。

设计思路上优先兼顾轻量化和结构强度,轮辐采用多辐条的星形布局,每根辐条的截面做了变厚度设计,靠近轮心的安装盘位置厚度更大,向轮缘延伸的过程中逐步收薄,同时在辐条背面做了合理的减重槽,在不降低辐条抗冲击、抗弯曲强度的前提下尽可能降低簧下质量,毕竟簧下质量每降低1kg,对整车操控响应和悬挂滤震表现的提升远高于簧上质量的减重。轮辋的轮心安装面做了平整化处理,和制动盘的贴合面平面度公差控制在0.05mm以内,避免装配后出现制动抖动的问题,安装盘的厚度经过CAE强度仿真校核,在承受整车满载冲击、过坑洼路面的瞬时冲击载荷时,应力集中区域的安全系数满足行业要求,不会出现开裂失效的风险。

从实际应用场景来看,这类压铸铝合金轮辋主要配套家用前驱或者四驱乘用车,日常行驶过程中需要承受车辆垂直载荷、转向时的横向载荷、加减速时的扭矩载荷,还要应对路面碎石冲击、夏季高温、冬季融雪剂腐蚀等复杂工况,所以在结构设计时,轮辋的轮缘位置做了加厚的防擦条结构,轻微刮蹭路沿的时候不会直接损伤轮辋的主体密封结构,气门嘴的安装位置选在两根辐条之间的凹陷区域,既方便充气操作,也能避免平衡块或者外界物体磕碰气门嘴导致漏气。压铸模具的结构设计上,针对轮辐的复杂曲面做了合理的分型面选择,避免出现倒扣结构导致脱模困难,模具的浇口位置设在轮心安装盘的中心位置,保证铝液充型过程中流动平稳,不会在轮辐位置出现卷气、冷隔等压铸缺陷,冷却水路的布局对应轮辋的厚大区域,保证铸件各个位置冷却速度均匀,减少铸件变形和内部缩松的问题,后续机加工的余量控制在合理范围,既减少机加工的工时,也能避免把铸件表面的致密层加工掉影响整体强度。

做这类轮辋设计的时候,还要考虑后续动平衡的需求,轮辋整体的质量分布均匀性在设计阶段就做了优化,减少后续动平衡时需要添加的平衡块重量,轮辋的中心孔倒角做了导向设计,方便装配的时候快速对准轴头,螺栓孔的沉头角度和轮毂螺栓的球面/锥面匹配,保证螺栓紧固的时候受力均匀,不会出现螺栓松动或者轮辋安装孔压溃的问题。很多新手做轮辋设计的时候容易只关注外观造型,忽略实际安装的边界和载荷工况,比如偏距设计不合理导致转向蹭悬挂,或者轮辐厚度不足导致过坑的时候辐条断裂,这些都是实际量产和装车过程中会直接引发安全事故的问题,所以在三维建模阶段就要把装配间隙、载荷校核、工艺可行性都考虑到位,不能只追求外观的炫酷而忽略工程实际需求。
