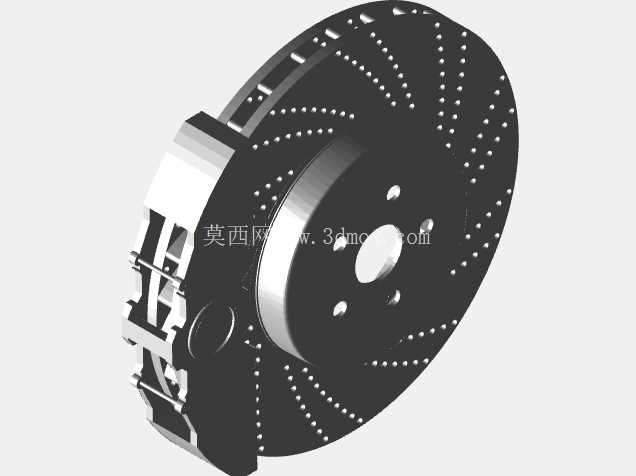

汽车通风划线盘式制动结构三维数模

这套盘式制动结构数模还原了量产乘用车辆前轮制动单元的完整装配关系，建模过程中完全参照实车安装边界做尺寸约束，可直接用于制动系统教学演示、结构拆解分析，也能作为整车底盘布置阶段的参考占位数模使用。日常道路行驶场景里，盘式制动器相比鼓式结构散热效率更高，连续制动工况下热衰退幅度更小，不管是城区频繁启停的跟车场景，还是山区长下坡的持续制动场景，都能维持更稳定的摩擦系数输出，这也是当前绝大多数乘用车辆前轮标配盘式制动的核心原因。

从结构功能来看，这套数模完整还原了制动盘、卡钳本体、摩擦片、安装支架、活塞回位结构的配合关系：制动盘采用双层通风腔体设计，两层摩擦面之间布置有径向导流筋，车辆行驶时随轮辋转动的过程中，会将轮拱内侧的冷空气从盘体中心吸入，顺着导流筋从盘体外缘甩出，持续带走摩擦产生的热量；摩擦工作面加工有径向排布的划线沟槽，制动过程中可以快速刮除摩擦片表面磨落的碎屑，避免碎屑夹在摩擦副之间形成滑动夹层导致制动力波动，同时划线结构也能在雨天行驶时快速划破摩擦面的水膜，缩短湿滑路面的制动建立时间。卡钳部分采用浮动式结构设计，仅在单侧布置液压活塞，制动时活塞推动内侧摩擦片贴紧制动盘后，卡钳本体沿导向销滑动，带动外侧摩擦片同步夹紧盘体，相比对置活塞卡钳结构更紧凑，占用轮辋内部空间更小，适配多数15-18寸常规家用车轮辋的安装空间。

建模阶段的尺寸约束完全遵循实车装配逻辑：制动盘中心定位孔与轮毂轴头的配合公差按过渡配合设定，盘面安装螺栓孔的分度圆直径、孔位数量都参照常规五孔乘用轮毂参数设定，卡钳安装支架的连接点位置避开转向节的拉杆安装位与球头销活动空间，安装完成后卡钳本体与轮辋内壁、减震器弹簧座的最小间隙预留不小于10mm，避免行驶过程中颠簸跳动产生运动干涉。摩擦片的磨损极限厚度在数模中做了明确的结构标识，背板与消音片的分层结构也做了还原，制动时活塞的推力方向垂直于制动盘摩擦面，不会产生额外的分力导致制动盘偏磨。

在实际整车布置过程中，这套制动结构的安装边界需要注意几个核心点：首先是制动盘的端面跳动量需要控制在0.05mm以内，否则高速制动时会出现方向盘抖动的问题；其次是卡钳的放气螺钉位置需要布置在腔体最高点，方便维保过程中排出液压管路内的空气，避免空气压缩导致制动踏板发软；另外通风盘的导流筋方向需要匹配车辆前进时的转动方向，保证散热气流的流向正确，反向安装会大幅降低散热效率，甚至会导致制动盘热变形量超标。这套数模的结构细节还原度较高，各部件的装配约束都按实际连接关系设定，拆解后可以单独查看每个零件的截面形状与尺寸参数，对于刚接触底盘制动系统设计的人员来说，可以直观理解浮动卡钳盘式制动器的工作原理，也能作为同类型产品结构优化的参考基准，数模中各部件的壁厚、加强筋位置都参照量产件的工艺要求设定，没有出现无法开模或者加工的极端结构，具备实际生产参考价值。
