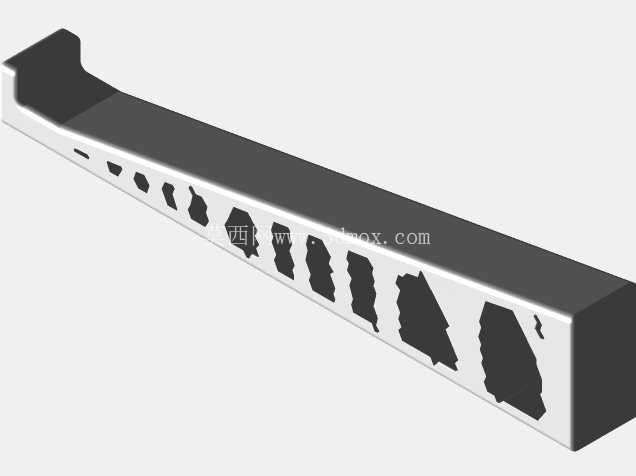

电脑散热支架铸造模具结构设计

　　日常消费电子结构件的批量生产中，铸造模具的精度直接决定了终端配件的装配适配度与生产良率，这款针对电脑散热支架开发的铸造模，核心服务于桌面级电脑散热组件的量产需求，适配常规台式机、一体机内置散热模块的支架类零件成型，在消费电子代工厂的压铸车间、小型五金铸造厂的结构件生产线上都能匹配对应吨位的压铸设备完成生产作业。从实际生产场景来看，这类支架零件需要承载散热鳍片、固定散热风扇，同时要和电脑机箱、主板的预留安装位精准对位，因此模具设计阶段首先要把控的就是安装孔位的同轴度、支撑面的平面度公差，避免成型后零件出现翘曲导致装配时螺丝孔错位、风扇运转产生共振异响的问题。

　　设计思路上，这套模具采用了一模多腔的布局思路，结合支架零件本身的薄壁、带多组安装凸台的结构特点，在进料口位置选择了偏心侧浇口的方案，让金属液在填充型腔时可以顺着支架的支撑筋方向流动，减少冷隔、气孔这类铸造缺陷的出现概率，同时在对应安装凸台的位置设置了局部冷却水路，控制不同壁厚区域的冷却速率差，避免厚壁位置出现缩孔影响后续攻丝工序的加工质量。从安装边界来看，这套模具的模架尺寸适配常规160吨级冷室压铸机的安装参数，定位圈尺寸、浇口套的配合公差都符合行业通用标准，不需要对设备进行额外改造就能直接上机装夹，模具的开模行程、顶出距离也匹配对应设备的参数范围，生产时的开合模动作可以和设备的原有程序直接适配。

　　零件本身的结构设计上，支架的支撑面预留了0.3mm的加工余量，方便后续压铸完成后对安装面进行精铣加工，保证和散热风扇、散热鳍片贴合时的平面度要求，侧面的卡扣结构直接在模具上做了抽芯机构，不需要后续二次加工就能直接成型，减少了后续机加工的工序步骤，能有效提升单批次生产的效率。针对铸造过程中容易出现的飞边问题，模具的分型面位置做了0.02mm的溢料槽设计，在合模时可以将多余的金属料导入溢料槽，减少后续去飞边的人工打磨工作量，同时在顶针的布局上，对应支架的筋位、凸台位置均匀布置顶针，避免顶出力不均导致零件顶出变形，尤其是薄壁的支撑臂位置，特意增加了顶针的排布密度，防止顶出时零件出现断裂、白印等缺陷。

　　在实际生产验证阶段，这套模具生产的支架零件可以直接适配常规8cm、9cm规格的电脑散热风扇安装，安装孔的中心距公差控制在±0.05mm范围内，和主板、机箱的安装位匹配度达到98%以上，零件的平面度控制在0.1mm以内，装配后风扇运转时不会因为贴合面不平产生额外的振动噪音，支架本身的结构强度也能满足散热模块的承重要求，在常规运输、装机使用过程中不会出现变形、断裂的问题。针对不同材质的铸造需求，这套模具的型腔表面做了对应的氮化处理，可以适配铝合金、锌合金等常用铸造材质的生产要求，模具的使用寿命可以达到常规量产要求，日常生产中只需要定期对分型面、抽芯机构进行清理维护，就能保证长期生产的零件精度稳定。
