龙门式三轴数控加工设备结构设计

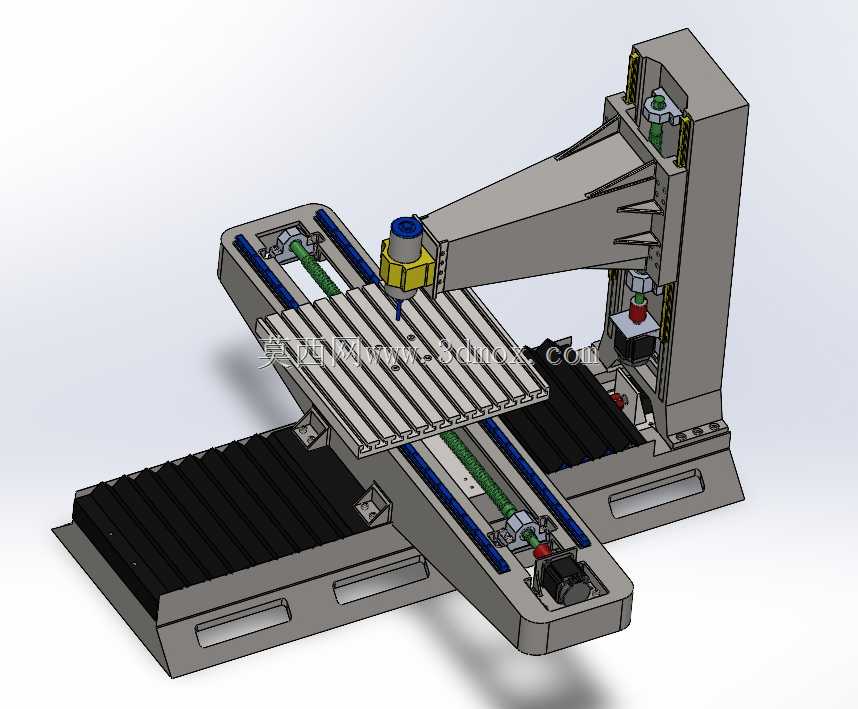

　　这款三轴数控加工结构采用定梁龙门式布局，区别于传统立式加工中心的C型悬臂结构，龙门框架的双侧立柱与横梁形成闭合受力回路，在大行程进给工况下能有效降低主轴头悬伸带来的结构形变，适配中小型板类零件、铝型材构件、非金属治具的铣削、钻孔、轻量雕刻作业，常见于小型加工工坊、职业院校实训车间、非标零件打样场景。从结构设计逻辑来看，X轴采用双导轨平行布置于床身两侧，配合大跨距滑块承载移动工作台，导轨安装面预留0.02mm/1000mm的直线度修配余量，安装时可通过配磨调整垫铁消除床身铸造内应力带来的平面度偏差，工作台面采用T型槽结构设计，槽距按照通用夹具安装孔距规划，可直接适配标准平口钳、真空吸附平台、简易工装的快速装夹，无需额外制作转接板。

　　Y轴传动组件布置于横梁中部，采用单丝杠双侧导轨导向的结构，主轴滑座通过加长滑块与导轨连接，平衡切削过程中Y向进给的侧向切削力，避免滑座出现俯仰偏摆；Z轴采用矩形滑枕结构，配合线性导轨实现主轴的上下进给，滑枕内部预留主轴安装孔位，可适配不同功率的风冷或水冷电主轴，安装时需保证主轴轴线与工作台面的垂直度在0.01mm/100mm范围内，避免加工孔位出现偏斜、侧壁出现接刀痕。整机安装边界需预留不小于设备外形尺寸单边300mm的操作与维护空间，电控柜可布置于设备左侧或后侧，避免与Y轴行程末端产生干涉，床身底部设置6个可调支撑脚，可通过调整支撑脚高度完成设备水平校准，无需额外制作混凝土地基，降低车间部署的成本与周期。

　　传动系统全部采用伺服电机搭配滚珠丝杠的组合，丝杠两端采用固定支撑结构，预拉伸量按照丝杠长度的0.03%设置，抵消高速进给时丝杠发热产生的热伸长量，保证进给定位精度；导轨与丝杠全部配备伸缩式防护罩，可阻挡加工过程中产生的铝屑、切削液进入传动副，延长核心传动部件的维护周期。在实际加工应用中，该结构可覆盖绝大多数常规三轴加工工序，针对亚克力、密度板等非金属材料加工时，可搭配吸尘装置安装接口，及时排出加工粉尘；针对铝合金、铜件等软金属加工时，可加装切削液喷淋管路，实现刀具冷却与切屑冲排，结构上预留的管路走线槽可将所有线缆、油管内置布置，避免走线外露带来的安全隐患与积屑问题。
