CA6140车床专用钻镗加工工装夹具

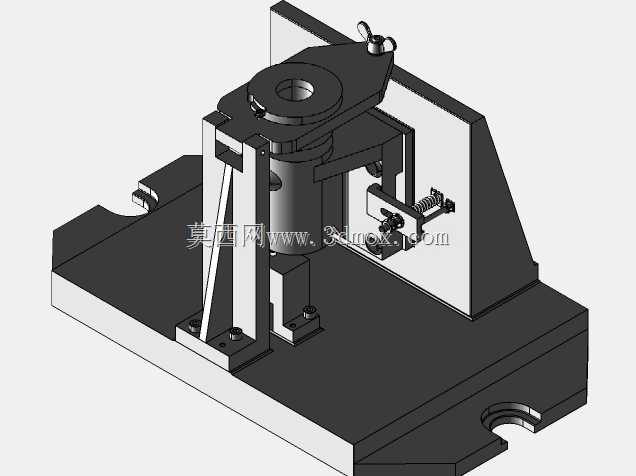

　　在普通车床的回转体零件工序加工场景中，轴套、盘盖类零件的径向孔、偏心孔、斜向槽加工一直是工序排布里的难点，常规三爪卡盘装夹只能完成同轴回转特征的加工，遇到非同轴特征时往往需要二次划线、找正，不仅装夹辅助时间占比高，批量加工时的位置度一致性也很难稳定控制，这套适配CA6140车床的专用工装，就是针对这类加工痛点设计的机加工装夹单元。整套工装以带定位槽的铸铁底板作为安装基准，底板上开设的U型安装槽直接匹配CA6140车床中拖板的T型槽间距，安装时不需要额外改造拖板结构，通过T型螺栓即可完成整套工装的快速固定，底板的平面度在加工时控制在0.02mm以内，保证工装安装后与车床导轨的平行度误差不超过0.03mm，

　　避免装夹基准偏移带来的加工误差。工装的核心定位单元采用立式芯轴结构，芯轴的外径尺寸匹配被加工零件的内孔基准，配合端面的轴向定位台，实现零件的径向与轴向自由度完全约束，芯轴与底座的连接采用过盈配合加锁紧螺钉的结构，长期承受切削冲击时也不会出现芯轴偏移的问题。考虑到加工过程中零件需要承受钻、镗工序的轴向进给力与径向切削扭矩，夹紧单元采用了压板联动的结构，顶部的快压压板通过偏心转轴实现快速开合，零件装拆时只需要扳动压板手柄即可完成压紧与松开，不需要反复拧动多组螺栓，单零件装夹时间可以控制在10秒以内，大幅提升批量加工的效率。工装后侧设置的立式支板上集成了辅助支撑与导向结构，针对细长轴套类零件加工时的颤振问题，

　　支板上的可调弹簧顶销可以顶在零件的非加工外圆面，根据零件外径尺寸调整顶销的伸出量，既不会过定位影响零件的基准定位，又能抵消切削时的径向让刀量，保证孔加工的圆柱度与表面粗糙度。整套工装的所有活动部件都做了发黑防锈处理，定位配合面经过淬火处理，硬度达到HRC45-50，长期使用的磨损量控制在0.01mm以内，不需要频繁更换定位零件。在实际加工场景中，这套工装可以直接安装在CA6140车床的中拖板上，替代原有的刀架位置或者与刀架并排安装，加工时车床主轴带动刀具旋转，拖板带动工装完成进给运动，即可完成零件径向孔、偏心槽的加工，不需要将零件转移到钻床、镗床上二次装夹，避免了工序周转带来的基准转换误差。设计过程中特意控制了工装的整体高度，

　　安装后工装的最高位置不超过车床主轴中心高150mm，避免加工时刀具与工装发生干涉，同时工装的重心尽量靠近底板中心，减少拖板快速移动时的惯性冲击，保证进给运动的平稳性。针对不同尺寸系列的同类型零件，只需要更换对应直径的定位芯轴，调整顶销的位置即可快速适配，不需要重新制作整套工装，大幅降低了多品种小批量生产的工装制造成本。工装的底座上还预留了排屑缺口，加工产生的铁屑可以顺着缺口直接落入车床的排屑槽，不会堆积在定位面上影响后续零件的装夹精度，日常维护只需要定期清理配合面的铁屑，在活动转轴处加注少量润滑油即可，不需要复杂的保养流程。在夹紧力的设计上，通过偏心压板的力臂放大作用，手动施加的扳动力可以转化为超过8000N的压紧力，足以承受高速钢刀具钻削45号钢时的切削力，加工过程中不会出现零件松动、移位的问题，同时压板的压紧位置避开了零件的加工部位，不会出现刀具铣到压板的风险。
