CA6140车床专用钻床夹具结构设计

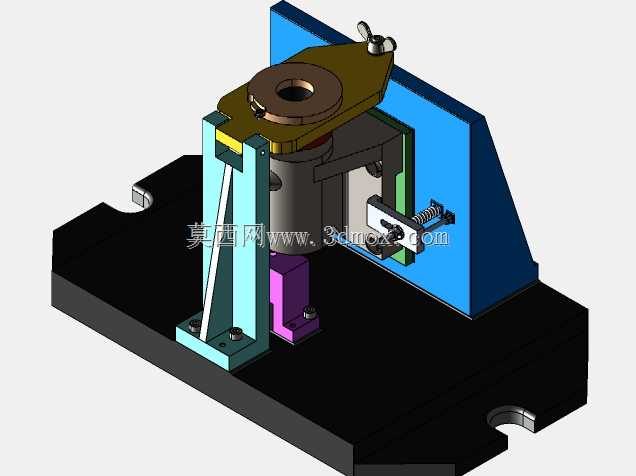

　　这套夹具是针对CA6140车床对应盘套类零件加工工序设计的专用钻孔工装，主要适配立式钻床的加工工位，用于完成零件端面孔系的钻削加工工序，替代通用台虎钳装夹的低效方案，能大幅降低单件装夹找正的辅助时间。整套夹具采用底板加角向定位支座的L型布局，黑色铸铁底板预留三个U型安装槽，可直接匹配钻床工作台的T型槽间距，安装时通过T型螺栓压紧即可完成固定，底板整体长宽尺寸控制在280mm×220mm范围内，不会超出常规中小型立式钻床的工作台边界，适配Z5125等通用钻床的安装空间。

　　定位结构采用一面两销的经典定位逻辑，底部紫色支撑块承担零件的轴向定位基准，侧面的弹簧顶销配合角向挡块完成零件的周向防转定位，限制工件六个自由度实现完全定位，避免加工过程中出现工件窜动导致的孔位超差。夹紧机构分为两处，顶部的快换压板通过蝶形螺母实现手动快速压紧，无需额外扳手即可完成工件的装夹与拆卸，操作行程适配对应零件的装夹高度差；侧面的弹簧辅助夹紧装置可在工件放置后自动顶紧侧壁，减少装夹时的人工扶持步骤，提升批量加工时的操作效率。

　　设计过程中特意将钻套引导结构集成在顶部压板上，钻套与压板采用过盈配合装配，可直接引导钻头对准加工孔位，省去划线找正的工序步骤，能稳定保证孔位的位置度公差在0.1mm以内，满足普通车床盘类零件的加工精度要求。夹具的支撑筋板采用斜筋加强结构，在钻削轴向力作用下可减少支座的变形量，保证加工过程中的刚性，避免振刀导致的孔壁粗糙度超差。所有活动部件均预留足够的排屑空间，钻削产生的铁屑可直接顺着底板斜面滑落，不会堆积在定位面影响后续装夹精度，日常维护仅需定期给侧面弹簧顶销加注润滑油即可，无复杂的维护需求。

　　这套工装适配中小批量的盘类零件加工场景，相比专用组合夹具，装夹效率提升60%以上，同时制造成本较低，所有结构件均可采用普通钢材铣削加工完成，无需特殊工艺处理，适合中小型机加工车间的日常生产使用。
