做这款接线板模型的时候,最先敲定的是栅格挡片的壁厚参数,毕竟实际使用里挡片要扛住螺钉拧紧时的侧向挤压力,太薄容易裂,太厚又会挤占接线腔的操作空间,反复比对实物的插拔手感后,把挡片壁厚定在1.2mm,既保证了结构强度,又能留出足够的螺丝刀操作余量。

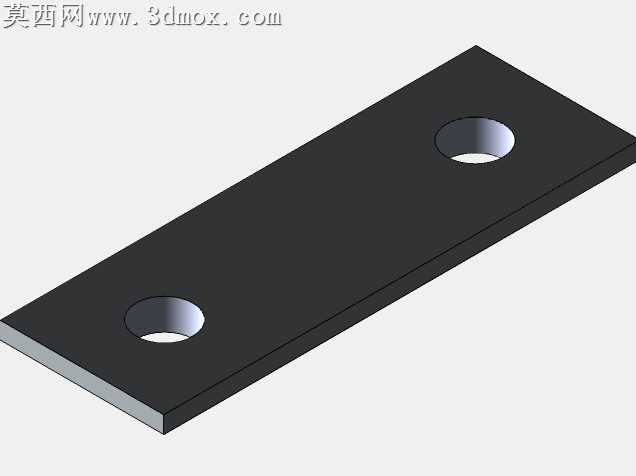

螺钉孔位的同轴度是建模里卡得最久的细节,上下两层接线位的孔位如果偏移超过0.1mm,实际装配时螺钉就会歪着顶住导线,压接不牢还容易刮伤线芯,特意给每个螺钉孔做了0.05mm的导入倒角,不用刻意对准就能顺利拧入,对应实际注塑件的脱模斜度也做了1度的微调,不会出现拔模时孔壁拉伤的问题。

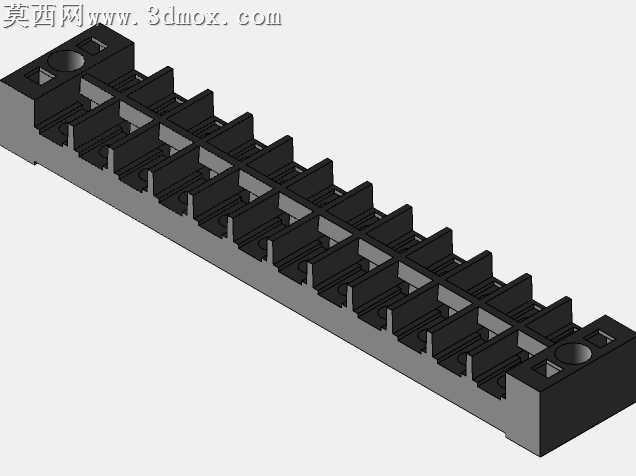

两端的安装固定孔特意做了沉台设计,沉台深度刚好能把M3螺钉的头部完全藏进去,不会突出基座表面刮伤相邻的导线或者操作人员,沉台边缘做了0.3mm的圆角过渡,避免注塑时应力集中导致的开裂问题。中间的分隔筋每一条都对应两个接线位的中间位置,高度比接线端子顶面高出0.8mm,刚好能挡住相邻端子之间的飞弧,满足600V电压下的电气间隙要求,不用额外加隔弧片就能达到安全栅的绝缘标准。

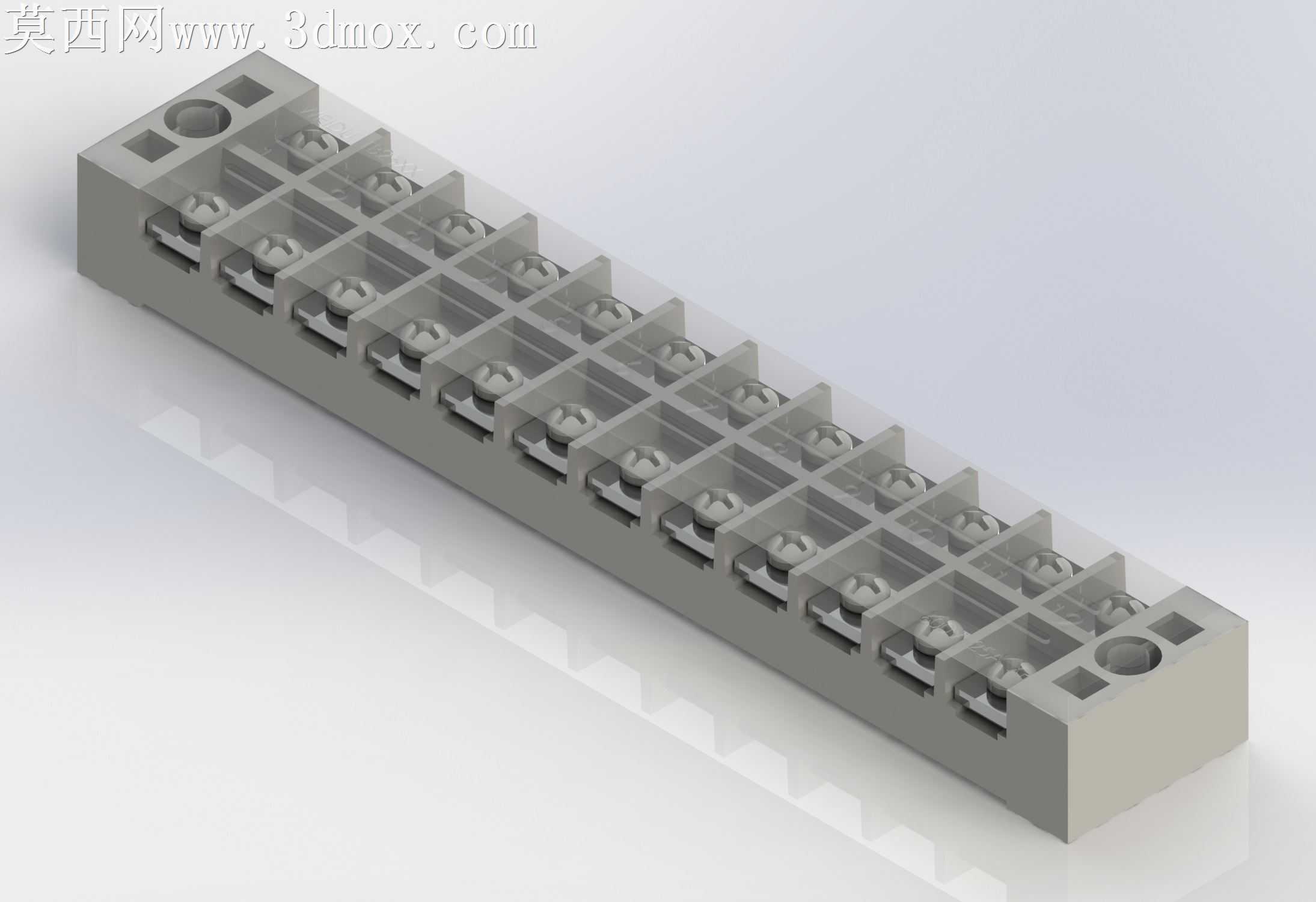

做配置化设计的时候,把2位到12位的长度参数做了关联,只要改位数参数,整个基座的长度、栅格数量、螺钉孔位数量都会自动更新,不用重复建模,每个位数对应的安装孔间距也同步做了参数绑定,不会出现位数变了安装孔位置不对的问题。材质渲染的时候特意选了哑光浅灰的PA66材质质感,表面加了细微的磨砂纹理,和实际工业接线端子的质感完全匹配,金属螺钉部分做了镀锌的哑光金属质感,没有做过亮的镜面反射,更贴近车间里实际使用的零件状态。
装配逻辑上特意给每个螺钉和接线位做了限位配合,螺钉拧到底的时候刚好压在接线铜片的中心位置,不会出现偏压导致的导线滑脱,基座底部的定位槽也做了适配导轨安装的卡扣结构,不用额外打孔就能卡在标准DIN导轨上,兼顾了螺钉固定和导轨安装两种使用场景。
