家用简易自制台虎钳结构设计方案

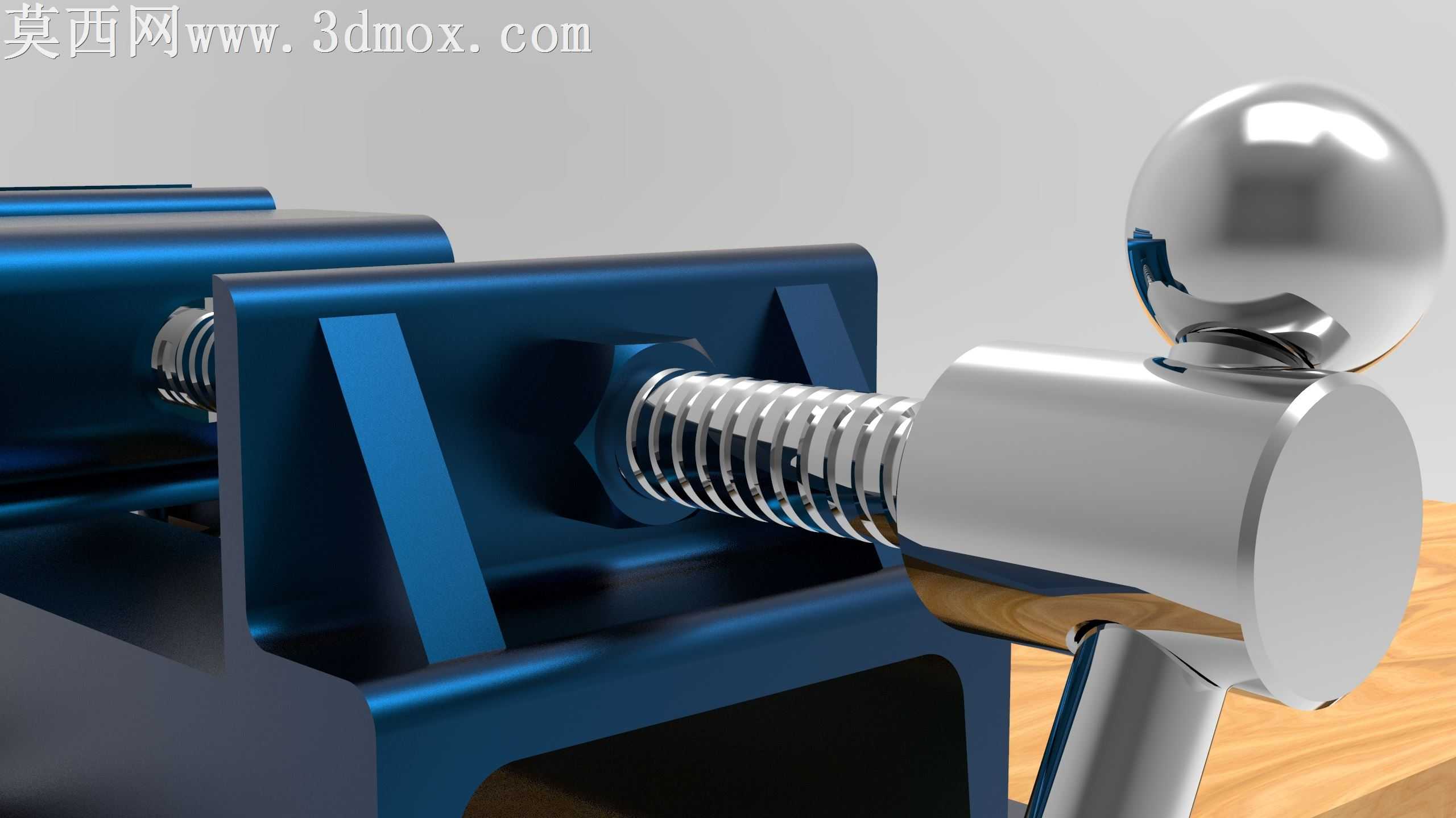

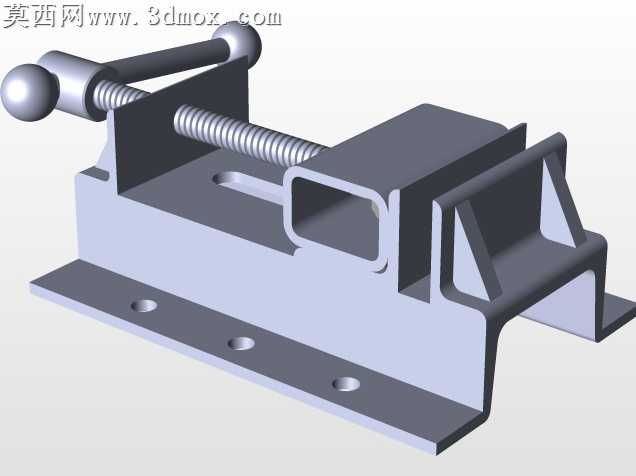

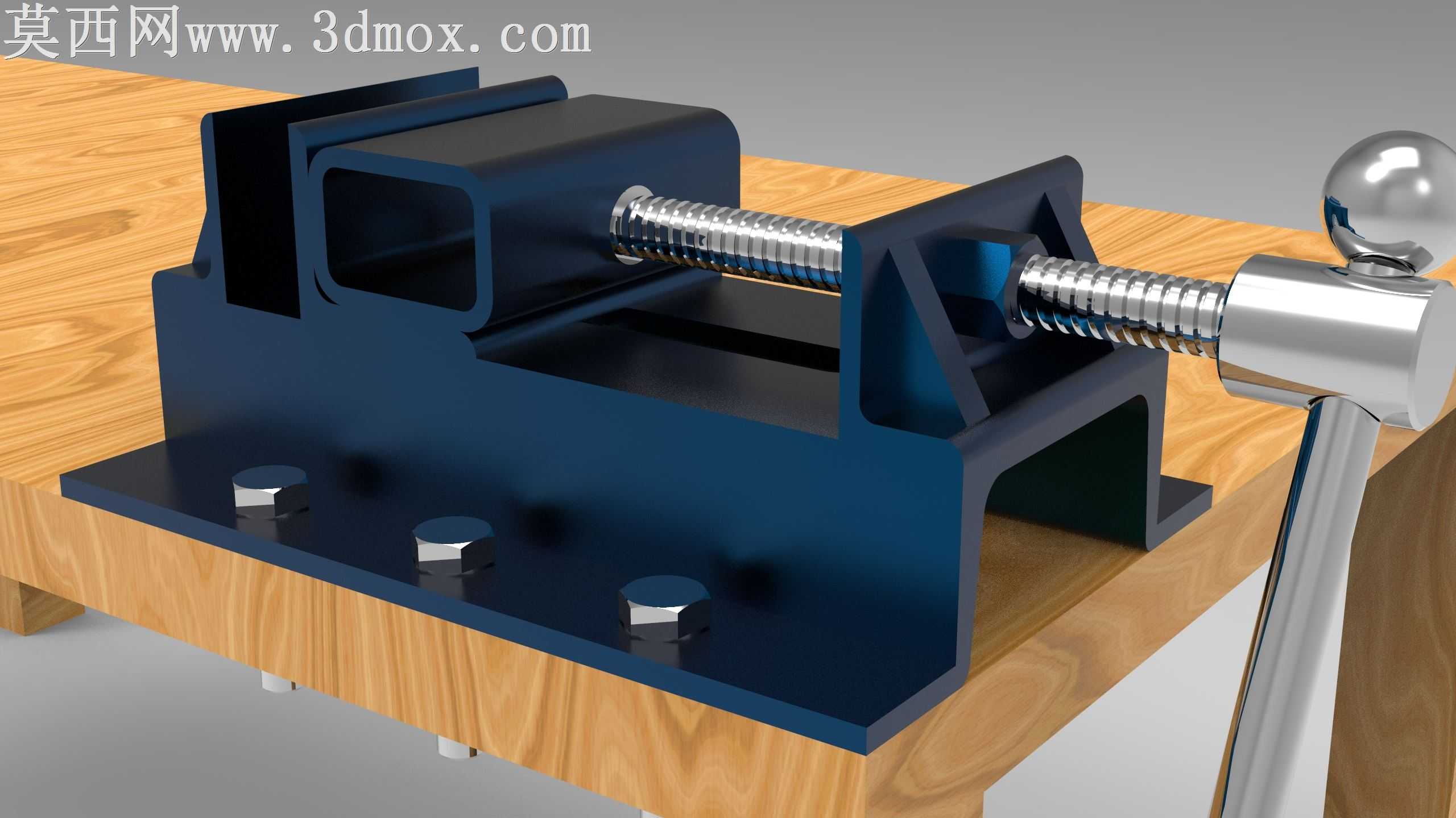

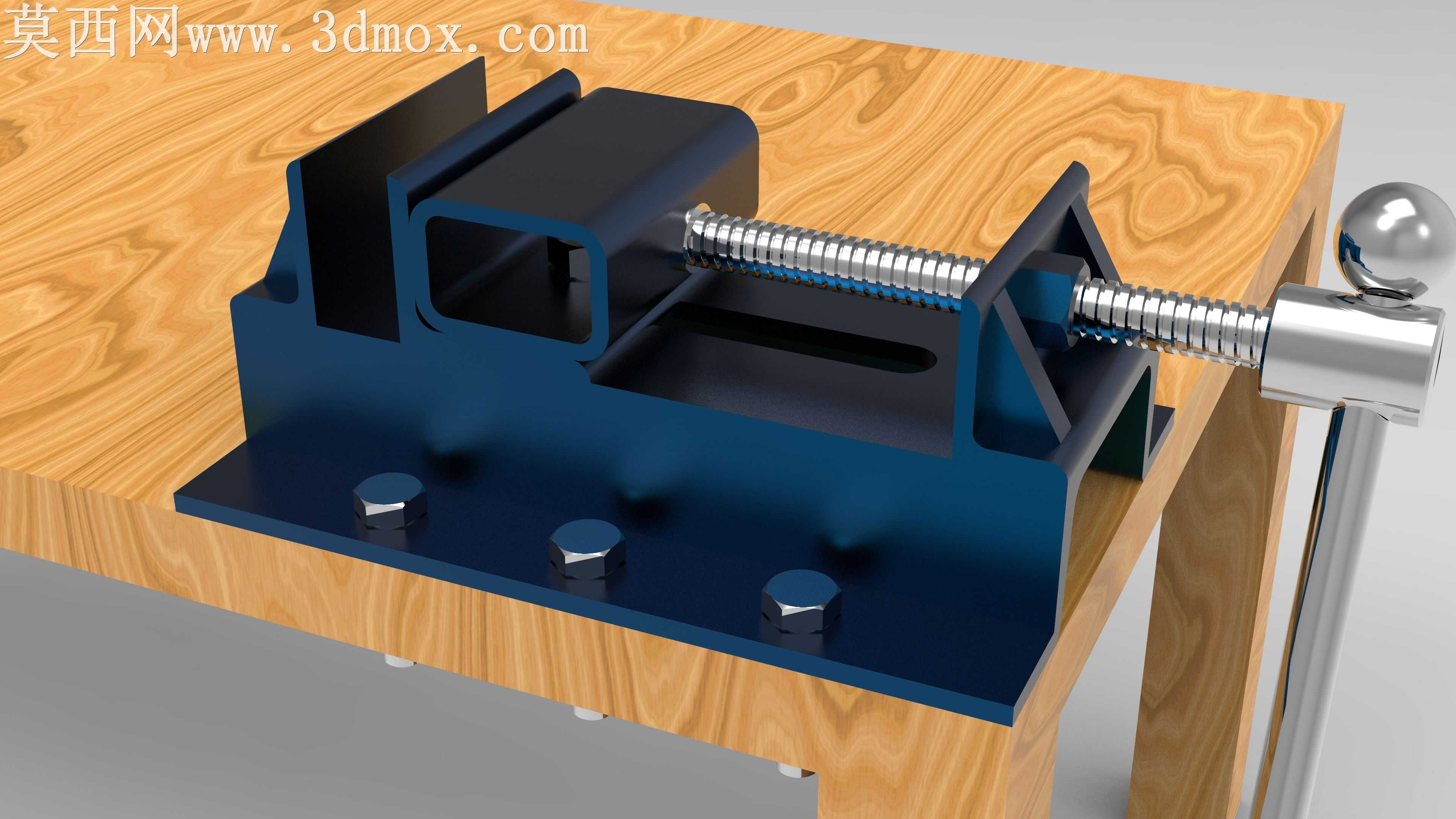

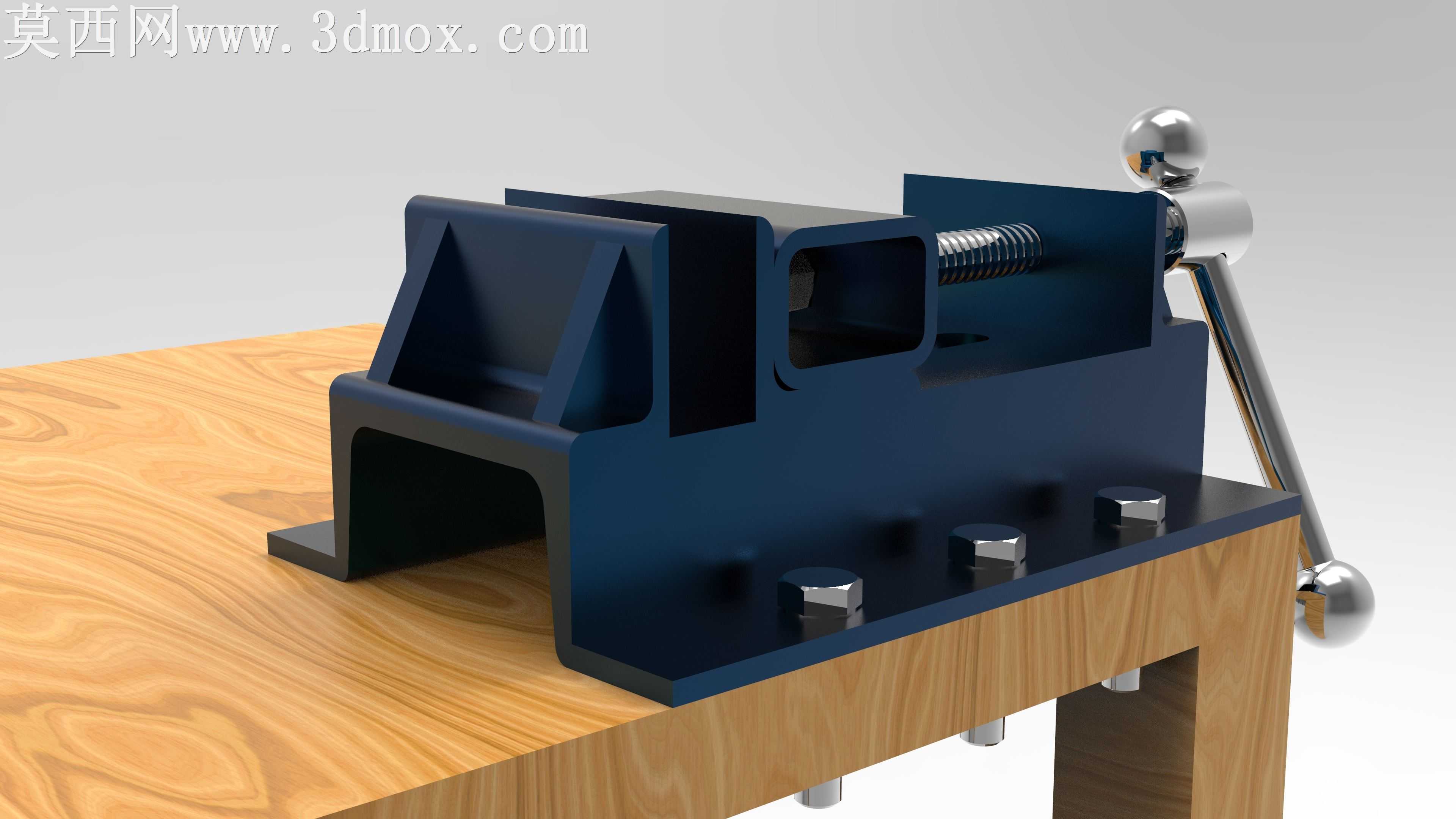

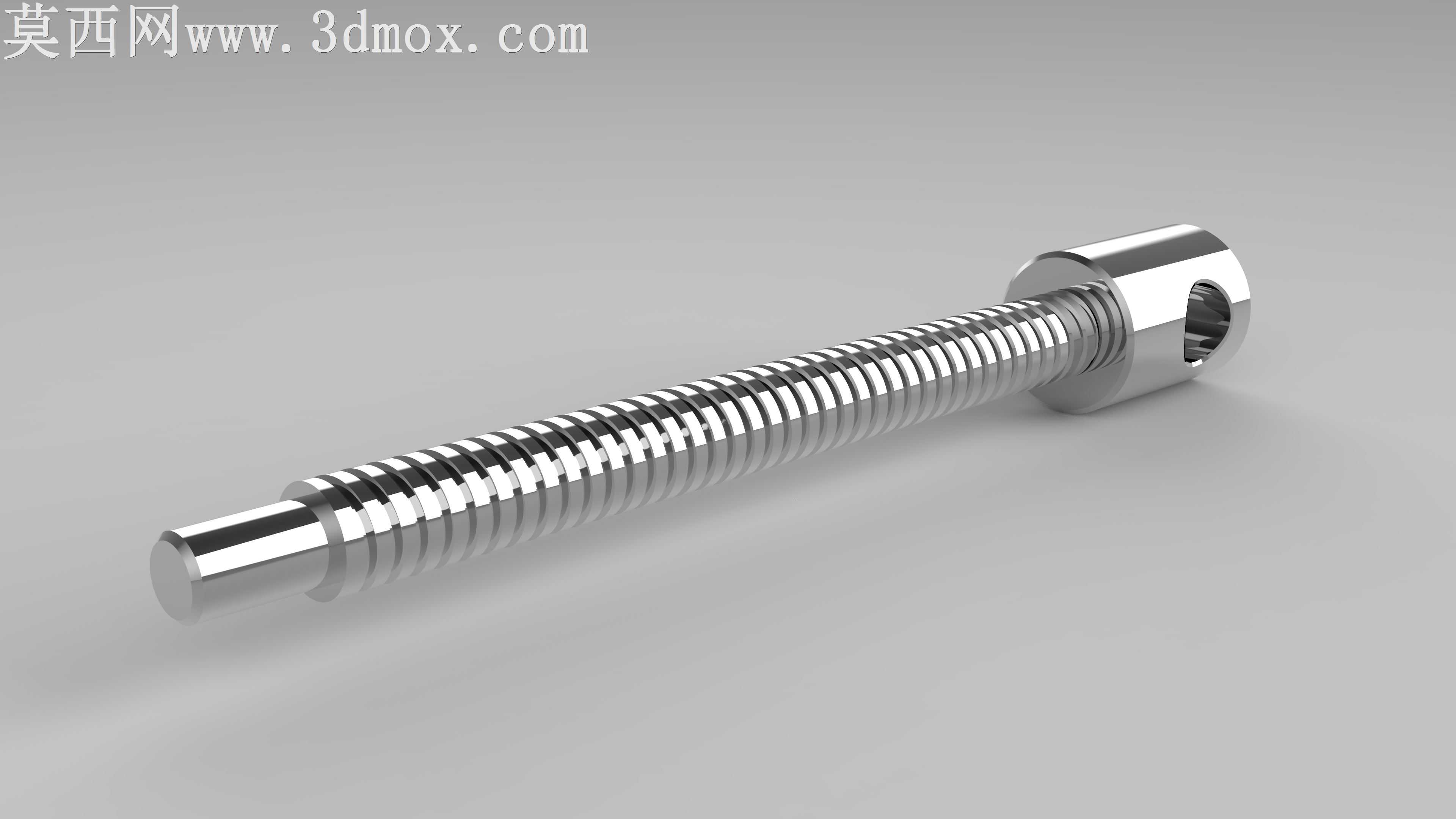

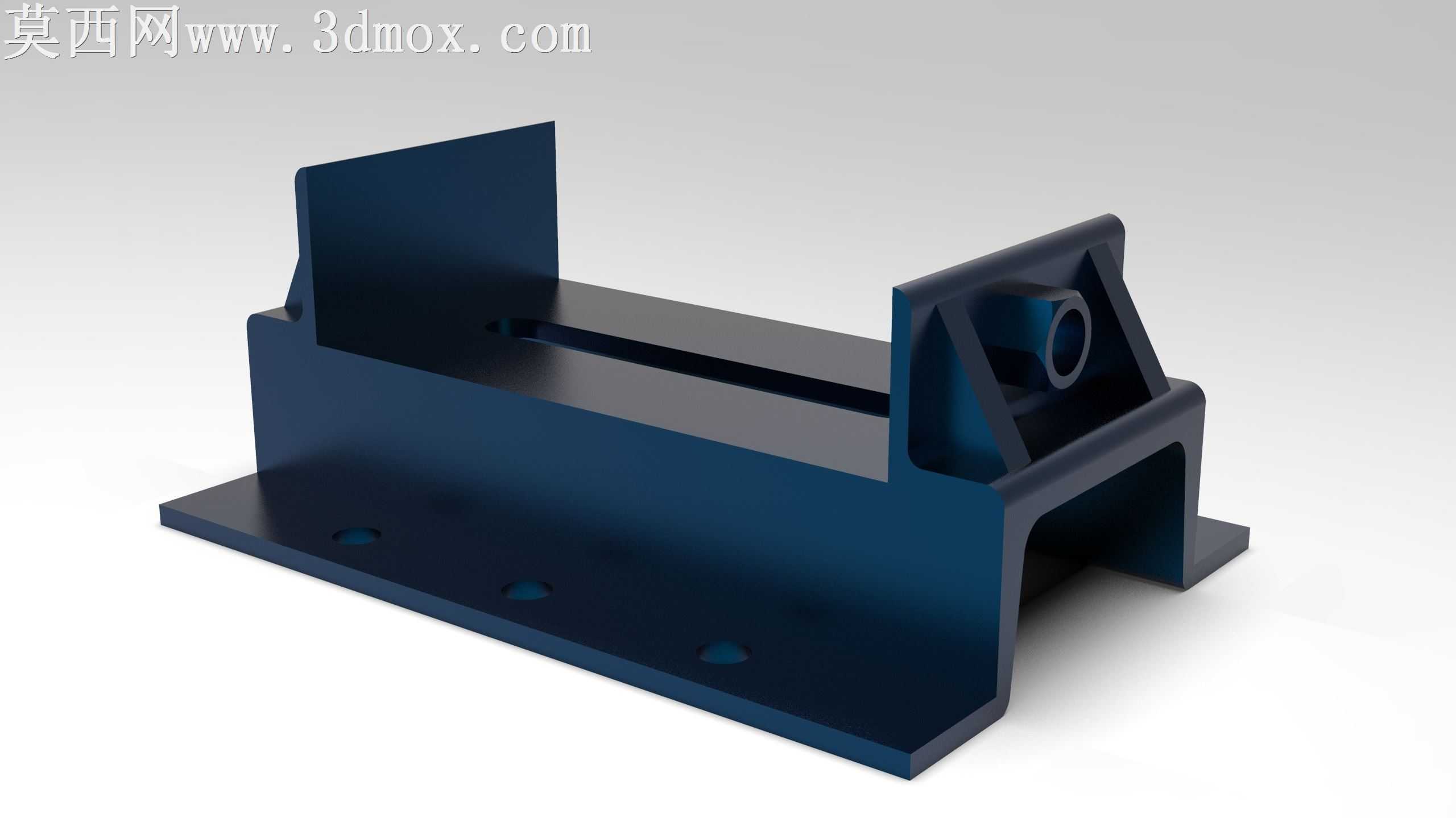

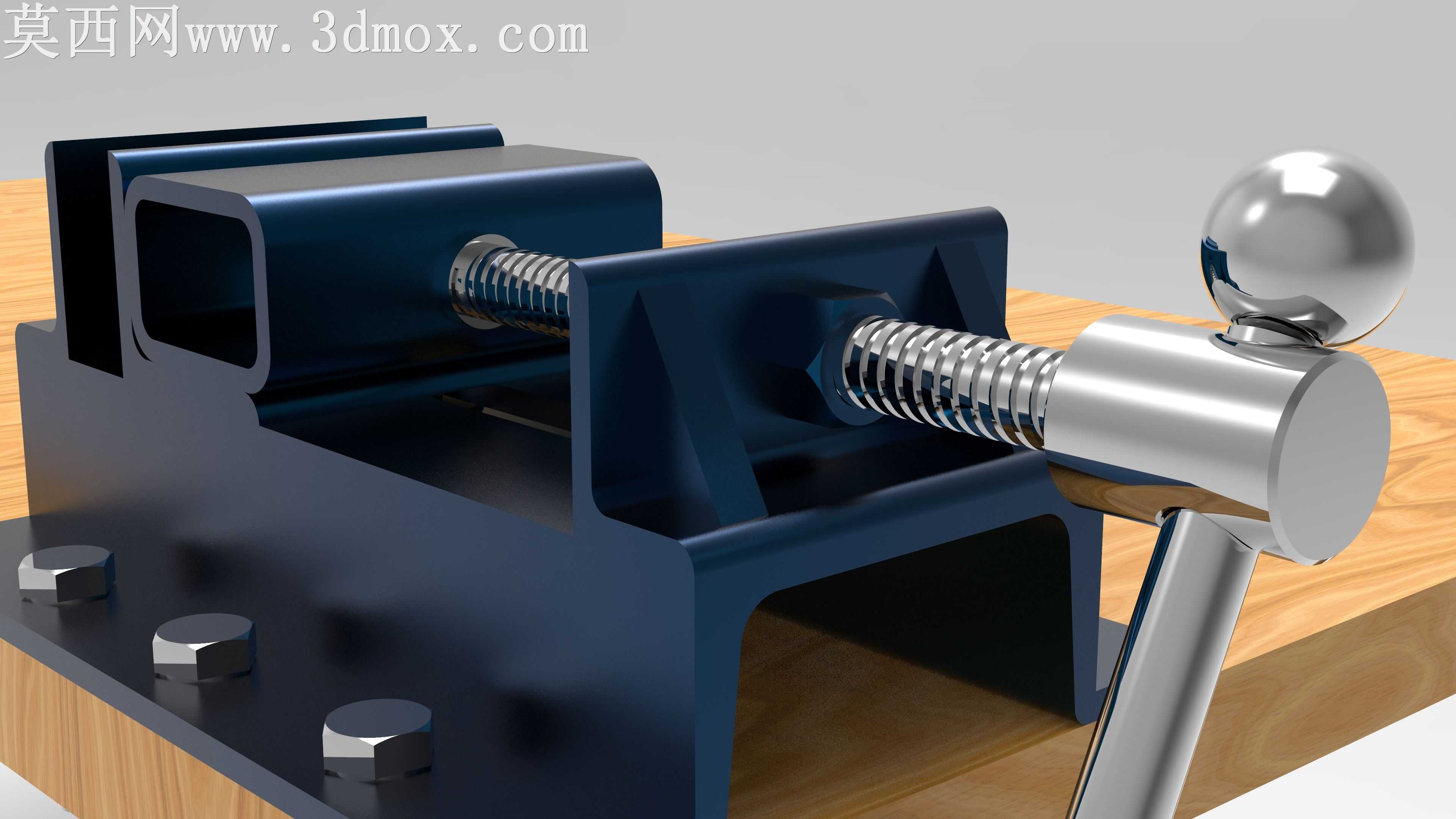

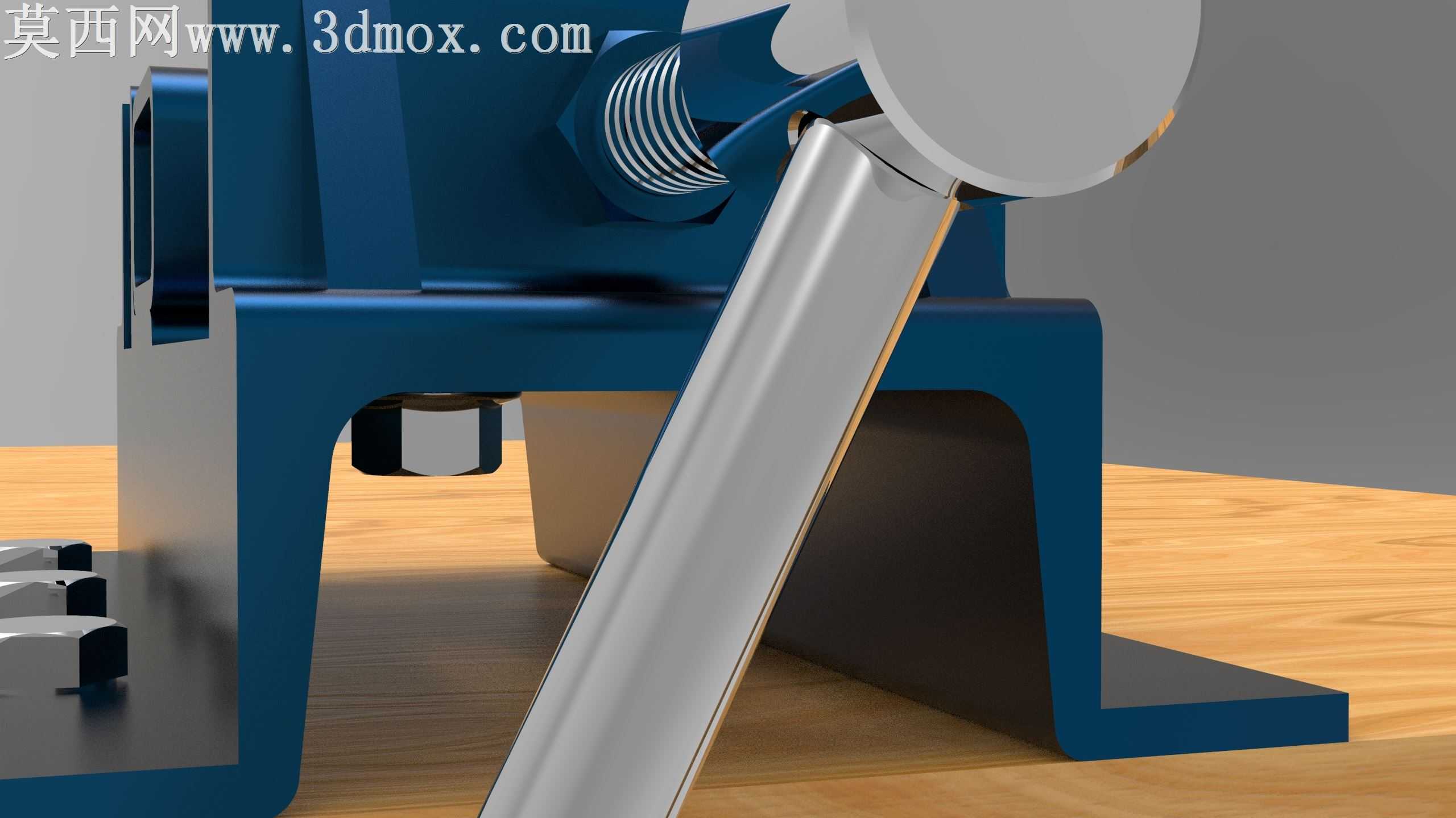

做这个虎钳的时候最先想的就是普通人在家就能做出来，完全没往工业级复杂结构上靠，所有型材全选市面上能直接买到的标准挤压方管，连切割都不用搞复杂的异形坡口，拿普通角磨机就能切出所有需要的料件。固定钳身直接用厚壁方管做主体，侧面焊两块三角加强筋撑住，不用做一体铸造成型的复杂曲面，省掉开模或者五轴铣削的麻烦，底板直接开四个沉头孔，用普通内六角螺栓就能锁在工作台面上，沉头深度特意算过，锁完之后螺栓头完全埋进板里，不会凸出来刮到工件或者硌手。活动钳身的滑动槽没做燕尾槽那种对加工精度要求高的结构，直接在固定方管的上表面开一条直槽，用一块折弯的钢板卡在槽里带着活动钳身走，间隙留了0.2毫米，就算家里切割精度差一点，稍微打磨下就能顺畅滑动，不会卡滞。丝杠部分直接选现成的梯形丝杠，端头焊个带圆球把手的转动头，不用做单独的手轮结构，圆球把手握起来发力更顺手，拧的时候不会硌手心，丝杠和活动钳身的连接位置做了个简单的卡槽，不用做精密的推力轴承结构，靠两个垫片就能减少转动摩擦，日常家用夹个木头、铝件、小五金完全够用。建模的时候特意把所有焊缝位置都留了1.5毫米的焊接收缩余量，没把零件拼得严丝合缝，毕竟手工焊接肯定会有变形，留够余量装配的时候不用反复修磨。钳口位置没做可更换的齿面钳口板，直接在两个钳身的夹持面铣出浅交叉纹路，增加摩擦力的同时不用额外加工安装孔，省掉单独做钳口板的工序，就算用久了纹路磨平，拿锉刀重新搓几下就能恢复摩擦力。渲染的时候特意把主体材质调成了哑光深蓝的喷塑质感，丝杠做了亮面镀铬的金属效果，底板的螺栓做了发黑处理，木头工作台选了清晰的水曲柳纹理，光影打在钳身的棱角上能清楚看到加强筋的支撑结构，没有做多余的倒角和装饰性曲面，所有结构全是为了好做、好用服务，成本算下来不到工业级台虎钳的五分之一，夹持力却能满足绝大多数家用DIY、小零件维修的需求，就算是没什么机加工经验的爱好者，照着尺寸下料焊接，半天就能做出一把能用的虎钳。
