起重棘轮止逆锁紧机构三维设计

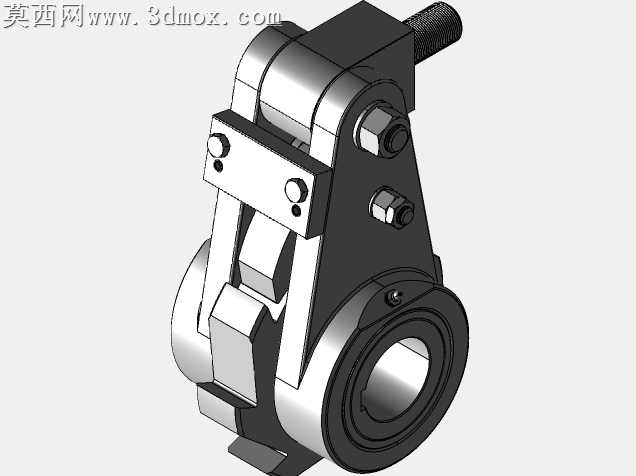

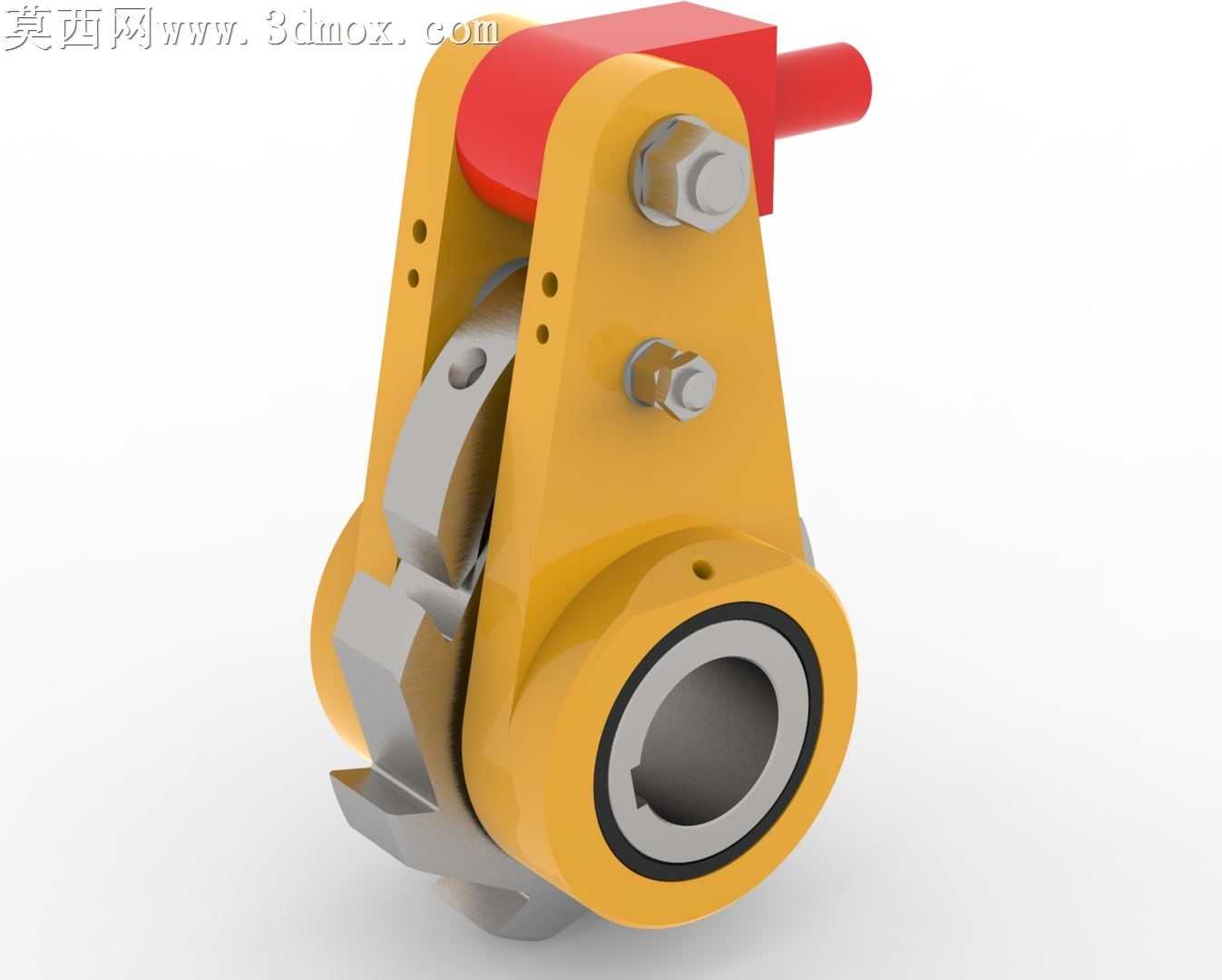

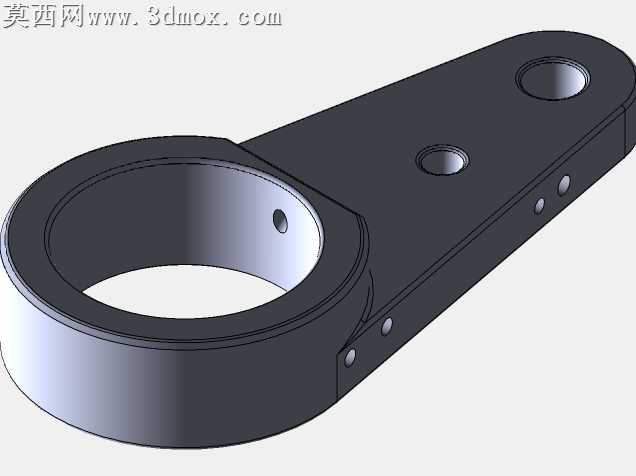

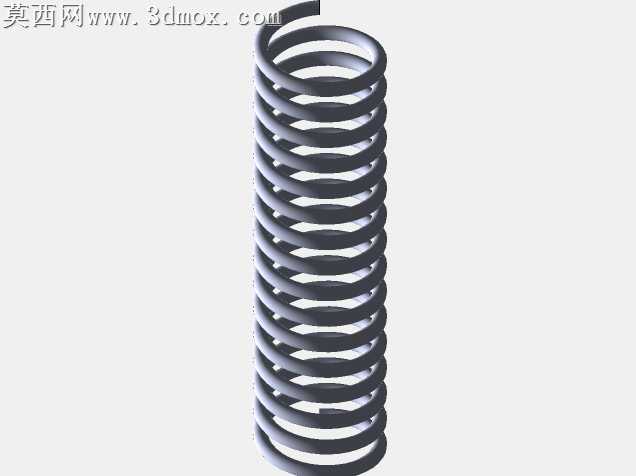

做这套起重棘轮结构的时候，最先卡壳的是棘爪和棘轮齿的啮合间隙，一开始按常规棘轮的齿形参数画完，模拟棘爪摆入齿槽的时候总出现卡滞，要么是齿尖顶住棘爪圆弧面没法完全落位，要么是间隙太大反向止逆的时候有明显空行程，起重场景下空行程意味着吊重下坠的冲击，根本没法用。后来翻了起重类棘轮的实际工况要求，把棘轮齿的工作面倾角调大了两度，非工作面做了小圆弧过渡，棘爪的啮合端没有用尖锐棱边，而是磨了0.8mm的圆角，既保证啮合时的接触面积够大，不会因为应力集中崩齿，又能让棘爪在弹簧力作用下顺滑卡入齿槽，不会出现顶死的情况。两侧的夹板一开始想做整块等厚的板材，后来考虑到装配的时候螺栓要穿装定位，还有棘爪转轴的同轴度要求，在夹板对应转轴、固定螺栓的位置做了局部沉台，不是单纯打个通孔就完事，沉台的深度刚好卡入螺栓头部的六角面，装配的时候不用额外扶着螺栓就能拧螺母，现场拆装维护的时候省很多事。顶部的红色止动块一开始是和夹板做一体的，后来拆分出来做单独零件，因为这个位置是承受止逆冲击的核心部位，磨损之后可以单独更换，不用换掉整块侧板，后期维护成本能降不少。中间的棘轮内孔没有做光孔，而是开了键槽，键槽的位置特意和棘轮齿的受力齿对齐，保证扭矩传递的时候键的受力方向和齿的受力方向匹配，不会出现键槽单侧压溃的问题。渲染调材质的时候，主体夹板选了亮黄色的工业漆质感，特意加了细微的橘皮纹理，不是光滑的塑料感，还原实际起重设备上的漆面效果，金属件部分区分了铸铁和镀锌件的质感，螺栓、转轴这些标准件做了镀锌的哑光金属质感，棘轮、棘爪的啮合面做了淬火后的发蓝金属质感，红色止动块做了醒目的哑光红，和黄色主体形成强对比，方便日常巡检的时候一眼看到止动结构的位置。装配的时候特意留了棘爪的摆动间隙，没有把棘爪转轴压得过紧，保证棘爪能靠自重加弹簧力始终贴在棘轮齿面上，哪怕弹簧出现轻微疲劳，自重也能带动棘爪落位，不会出现脱齿失效的情况。整个结构没有做多余的装饰性特征，所有的开孔、凸台、倒角都是围绕装配、受力、维护来设计的，哪怕是夹板边缘的倒角，也不是随便倒个C2完事，靠近安装位的倒角做的稍大，方便吊装的时候对准安装孔，边缘的小倒角是为了避免割伤装配人员的手，每一处细节都对应实际使用场景的需求。
