LJ12A3-4-Z/BX感应式接近传感器结构

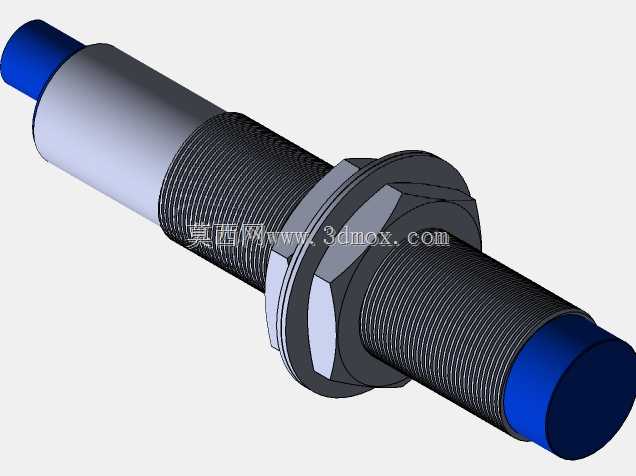

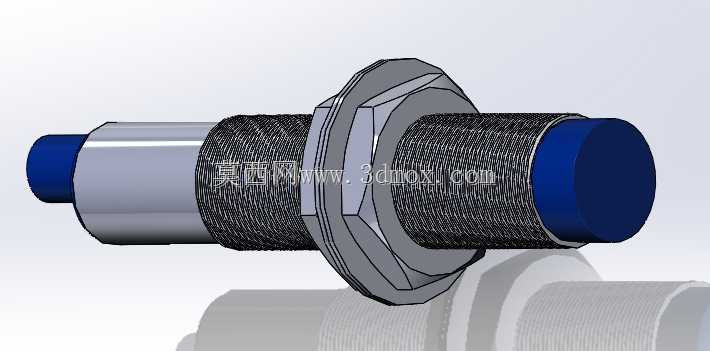

这款LJ12A3-4-Z/BX型感应式传感器，是自动化产线、机床工位、物料输送系统里极为常见的非接触式检测元件，日常多用于设备移动部件的到位判定、行程限位、工件存在性检测场景，比如流水线托盘到位触发、气缸活塞伸出到位反馈、机床滑台硬限位前的减速触发等工况，都能见到同规格产品的应用。从结构设计来看，整体采用M12标准螺纹柱式外壳，主体外壳做了滚花纹理处理，既提升了安装时的摩擦力方便徒手预紧，也能在长期使用中增强外壳的耐磨性能，中部自带六角锁紧法兰，安装时可以通过两个螺母配合，将传感器固定在安装支架的任意轴向位置，适配不同的检测距离调整需求，两端的端盖做了差异化颜色区分，蓝色检测端可以帮助现场运维人员快速识别检测面，避免装反导致检测失效。设计过程中优先考虑了工业现场的安装兼容性，M12的螺纹规格是工业传感器的通用安装尺寸，不需要定制特殊安装孔，直接在设备支架上打12mm通孔即可完成装配，安装边界上，螺纹段长度足够适配厚度3-8mm的安装板，锁紧螺母的对边尺寸符合标准紧固件尺寸，用普通开口扳手就能完成锁紧固定，不需要专用工具。功能层面，这类感应式传感器依靠电磁感应原理检测金属物体，不需要和被测工件直接接触，不会像机械行程开关那样因为长期碰撞产生磨损，检测响应速度快，能适配高速移动的工件检测场景，检测端的感应面做了平齐设计，安装后可以和安装面齐平，减少被工件磕碰损坏的概率。建模过程中还原了外壳的滚花细节、六角法兰的棱角、两端端盖的装配关系，结构上的每个尺寸都参考了实物的安装公差，能直接用于设备三维布局时的干涉检查，也可以作为传感器选型时的结构参考，帮助设计人员提前确认安装空间是否足够，避免后期装配时出现传感器和周边部件干涉的问题。在实际设备设计中，这类传感器的布线槽位置、安装支架的折弯角度都需要和传感器外形匹配，精准的三维模型能减少设计阶段的反复修改，提升整机设计的效率。
