大载重无人起重飞行器三维设计作品

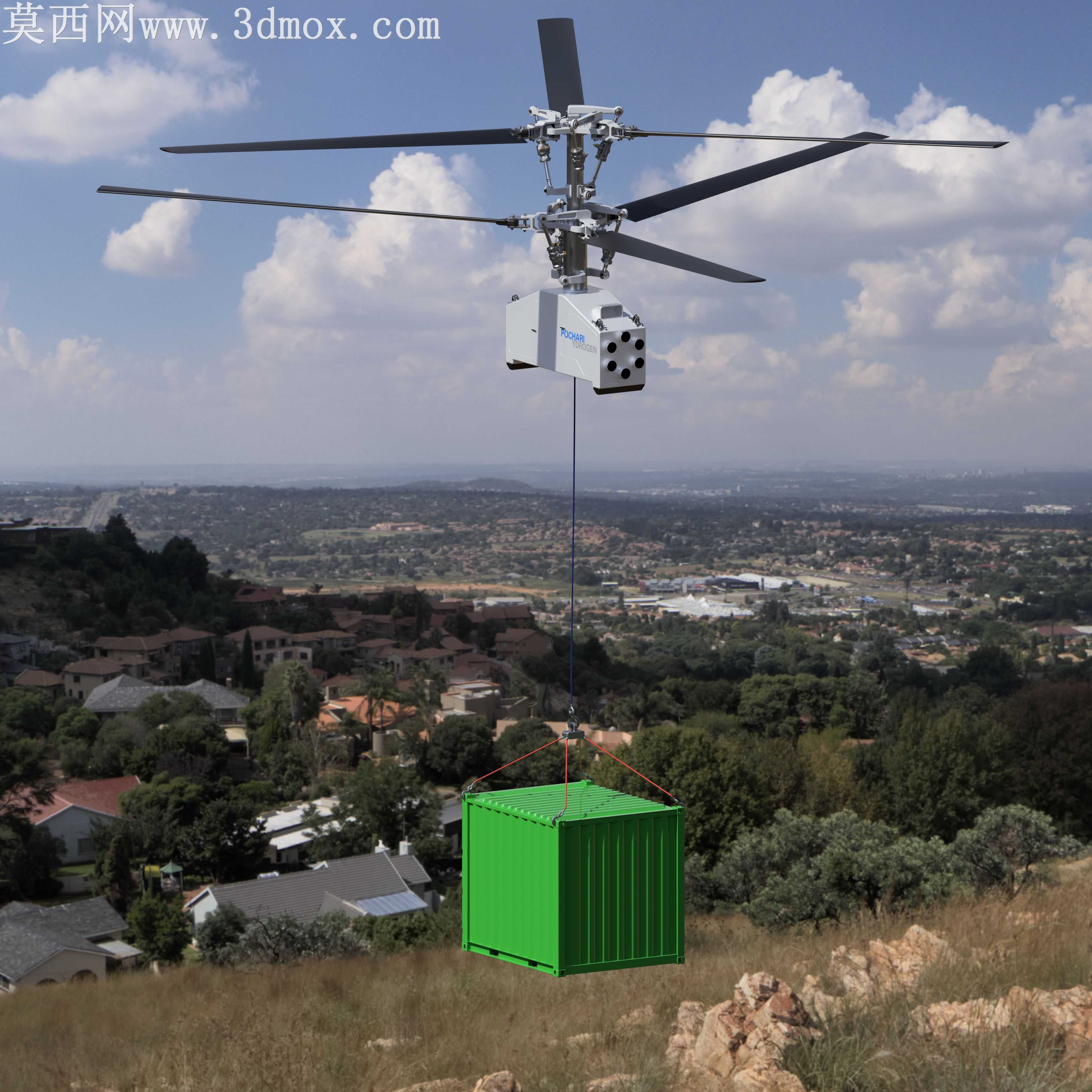

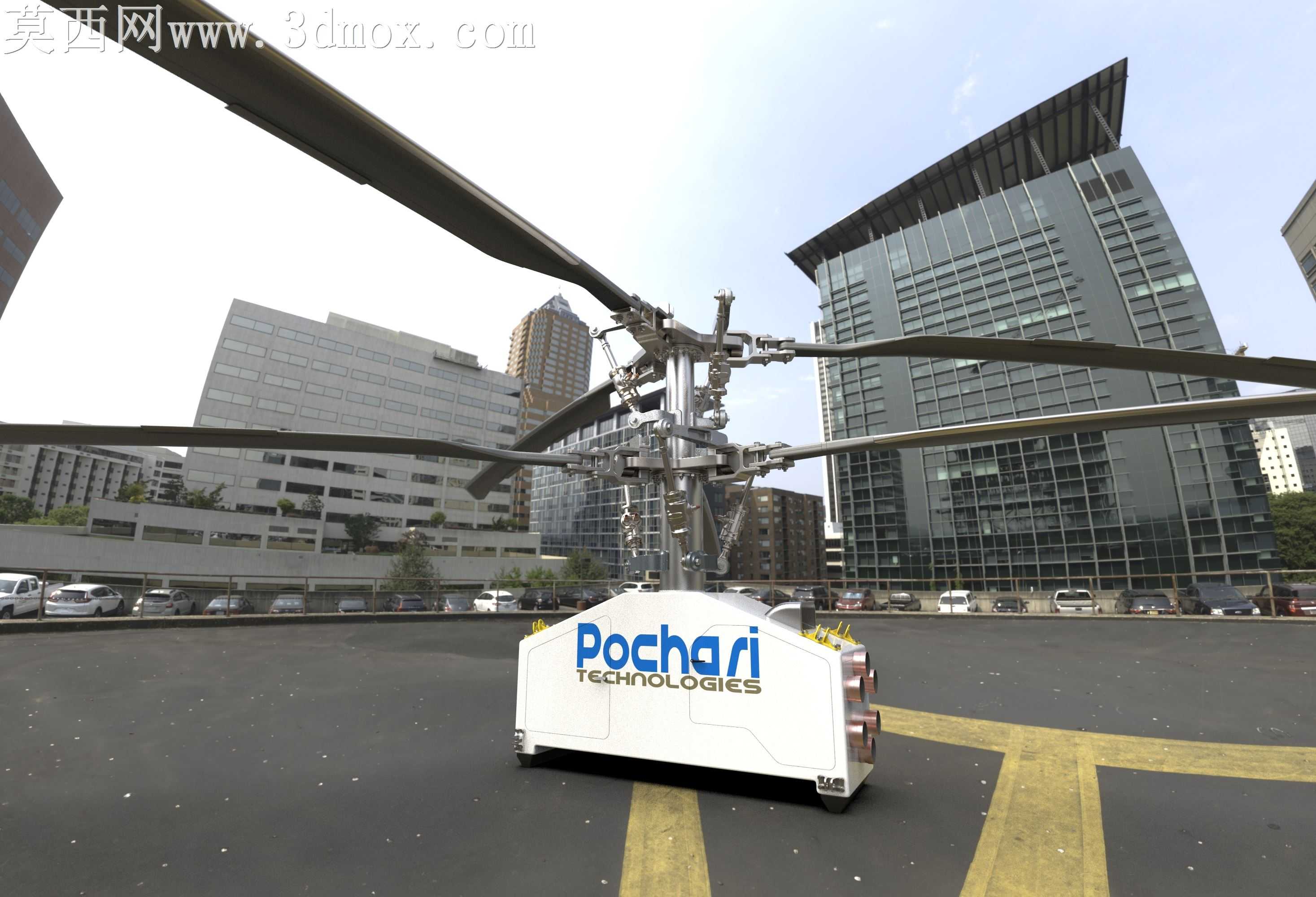

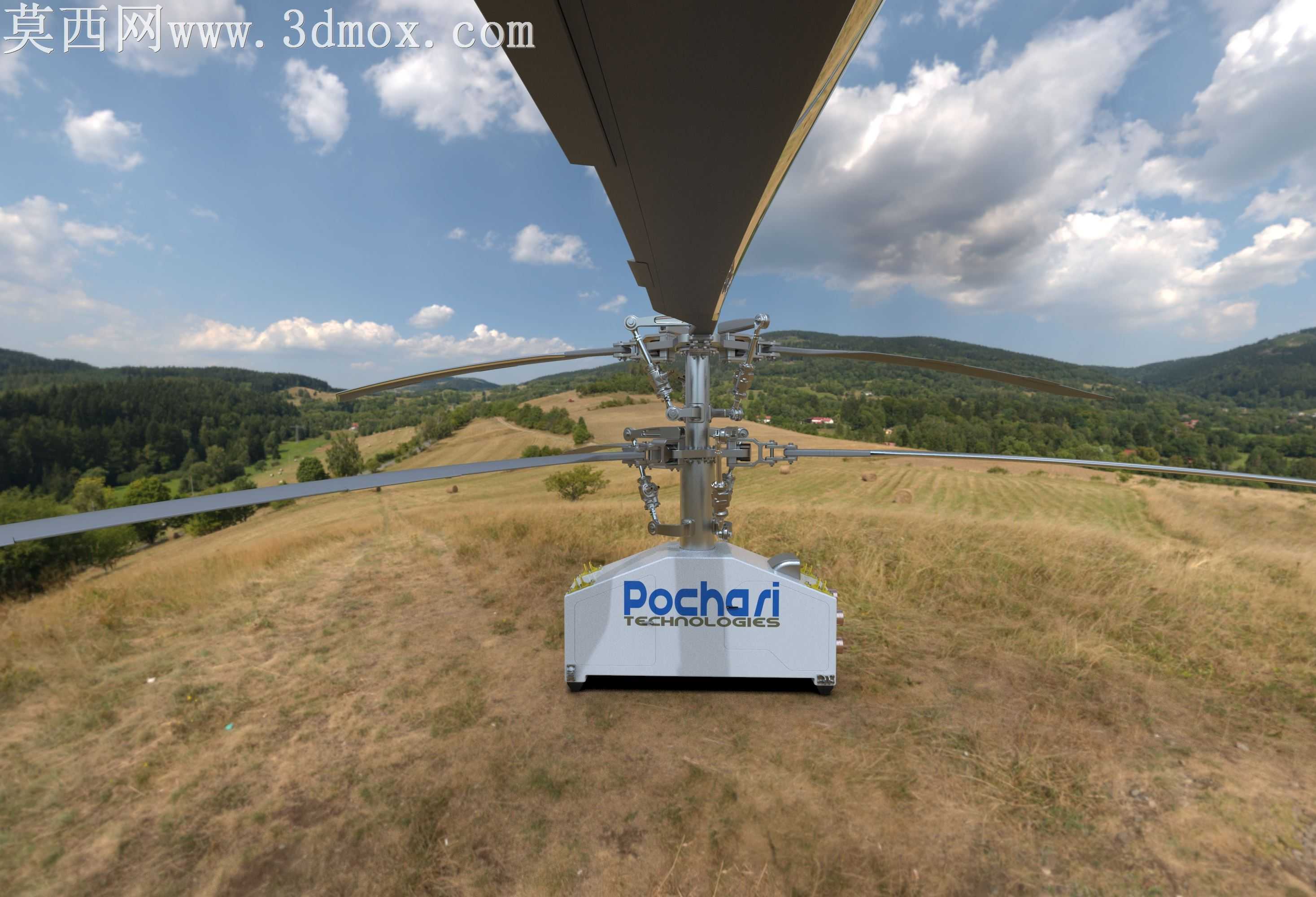

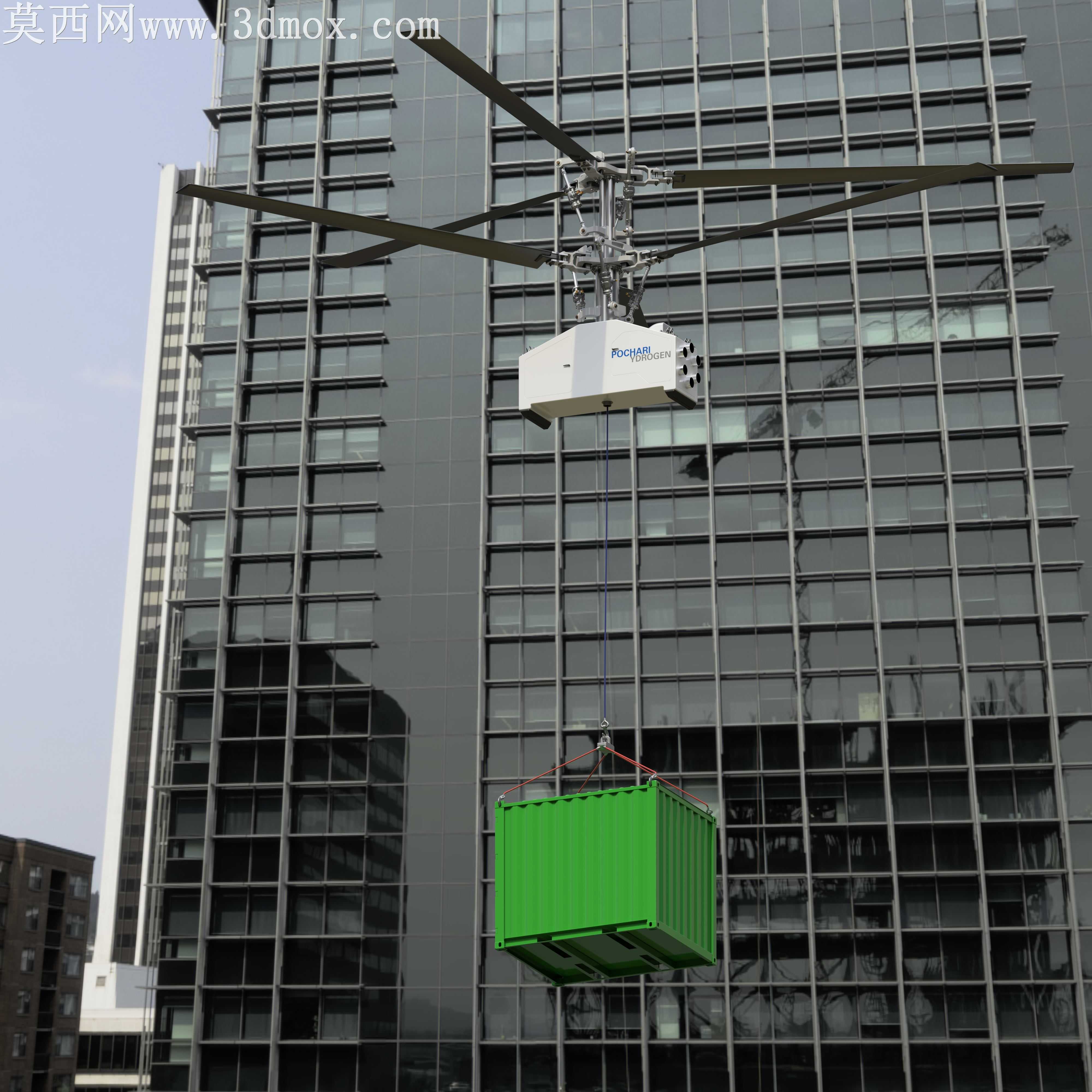

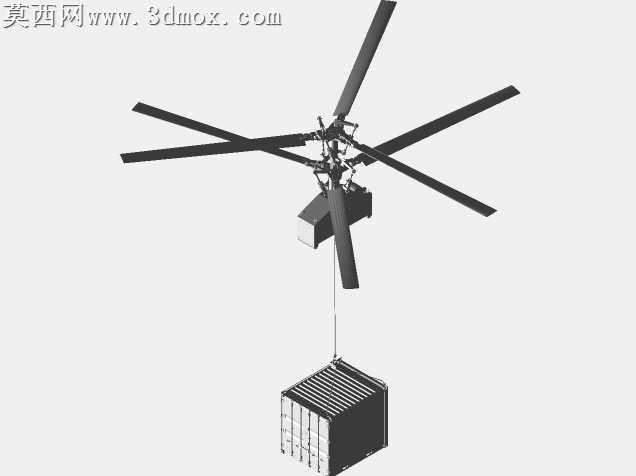

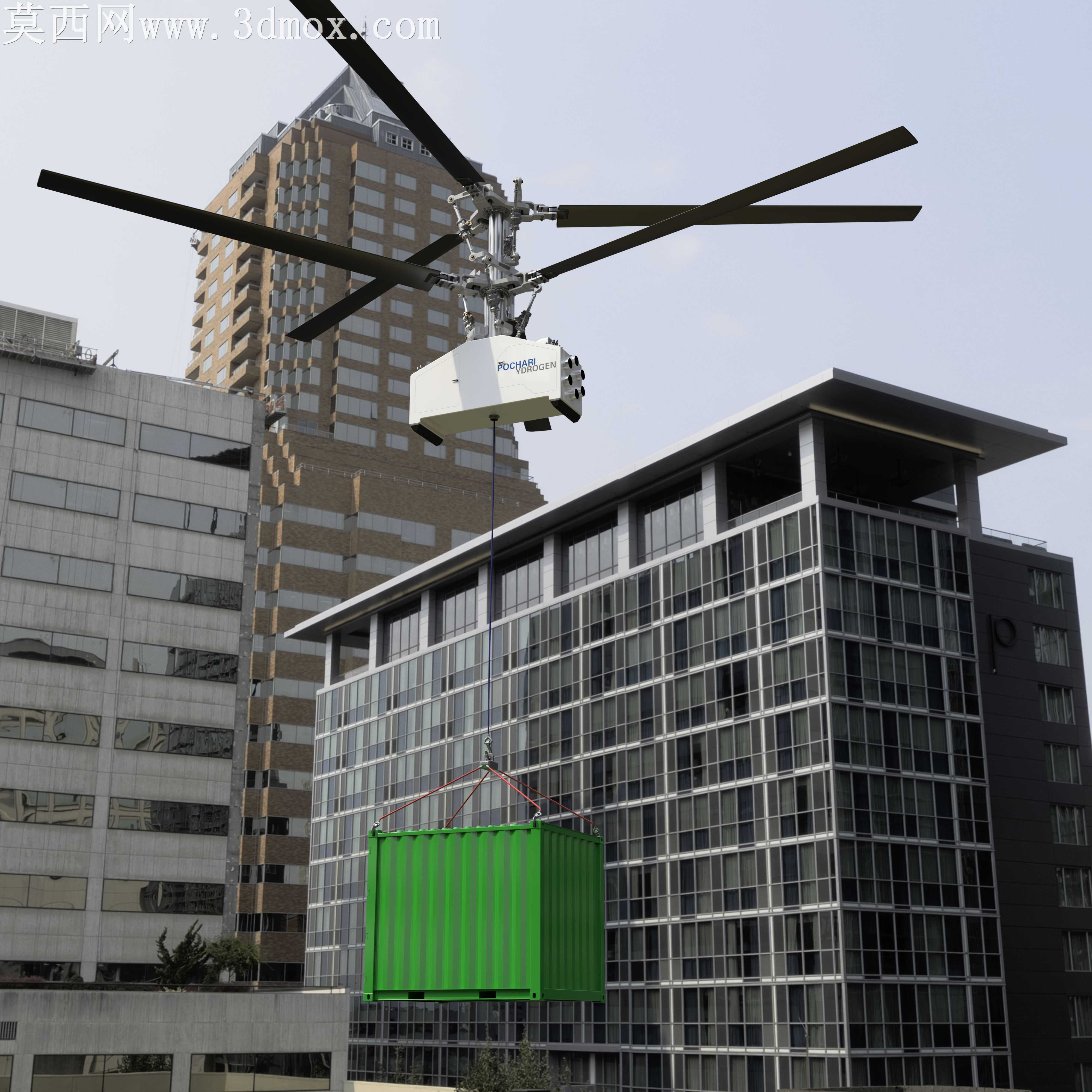

做这个大载重无人起重飞行器的建模时，最先敲定的是加工适配的核心思路，毕竟这类重载作业装备不需要走载人航空的精密超轻路线，所有结构都要往易加工、易维护、低成本量产的方向靠。最开始画旋翼部分的时候，特意放弃了常规载人直升机复杂的变距旋翼结构，直接选了固定桨距的直旋翼设计，桨叶曲面没有做过度的翼型优化，反而把曲面曲率调整得更平缓，既保证大拉力下的结构强度，也能让普通复合材料加工厂不用开高精度复杂模具就能批量生产，桨叶和桨毂的连接位特意做了加厚的法兰凸台，预留了标准螺栓孔位，不用定制专用连接件就能完成装配。动力模块部分是建模时取舍最多的地方，一开始想过用航空级涡轴发动机，但考虑到实际作业场景多是野外矿区、基建工地，维护条件差，最后把动力单元做成了可整体快拆的模块化结构，整个动力包包含发动机、变速箱、传动主轴，所有连接位都用统一规格的快锁卡扣，甚至直接适配平板卡车的货台固定位，不用做专用起降平台，作业时直接落在卡车上就能完成动力模块的快速更换，连旋翼都不用完全拆卸。油箱和储液舱的建模特意做了通用兼容设计，曲面没有做复杂的流线型修型，而是用大圆角的方舱结构，内部预留了不同燃料的分隔腔，既能用航空燃油，也能适配液态天然气等低成本燃料，舱体壁厚按重载冲击标准做了加厚，边角做了防撞的圆弧过渡，哪怕作业时碰到小的障碍物也不容易破损。起落架部分没有用常规无人机的轻量化支腿，直接做了和卡车货台匹配的宽间距滑橇结构，滑橇表面做了防滑的纹理建模，接触位预留了缓冲垫的安装槽，哪怕在不平整的工地地面降落也能保持稳定。做材质光影调试的时候，特意给机身主体选了耐脏的工业黄配色，旋翼部分做了哑光黑的碳纤维纹理，动力模块做了金属银的铸铝质感，没有加多余的装饰性涂装，完全贴合工业作业装备的实用属性，连机身上的标识位都预留了平整的安装面，方便后期粘贴作业警示标识。整个模型的装配逻辑完全围绕实际作业场景设计，所有外露的管线都做了明线排布的建模，没有把线路藏在机身内部，方便野外作业时快速排查故障，各个检修口的位置都按日常维护的操作空间预留了足够的开合角度，不用拆解大部件就能完成常规保养。
