便携变速传动手持钻孔工具结构设计

项目分类:通用机械零部件 发布时间:2020-06-20 ID:115583
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计
  • 便携变速传动手持钻孔工具结构设计

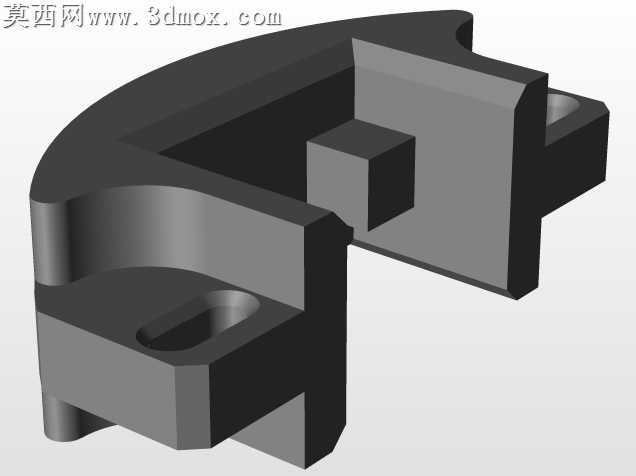

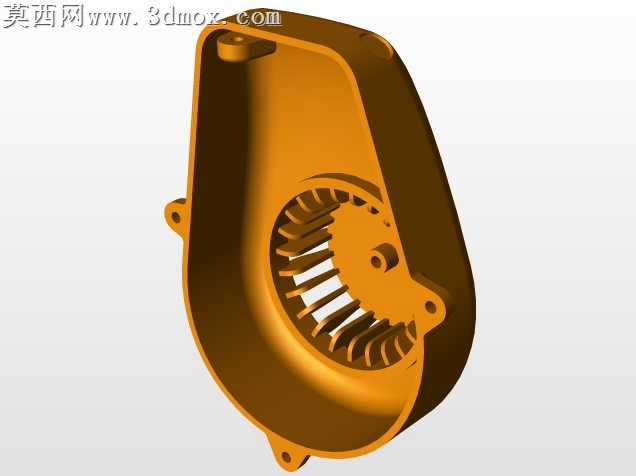

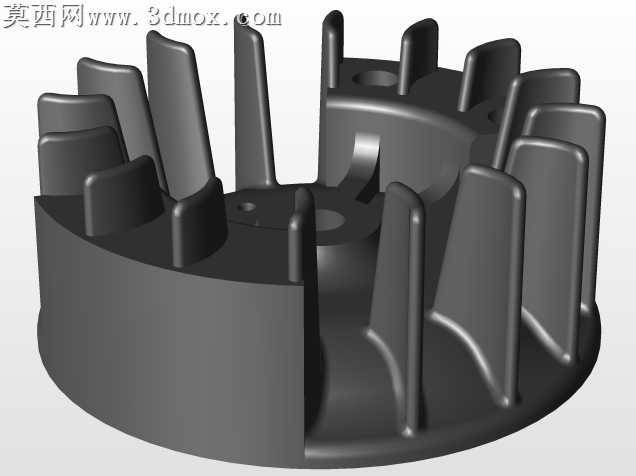

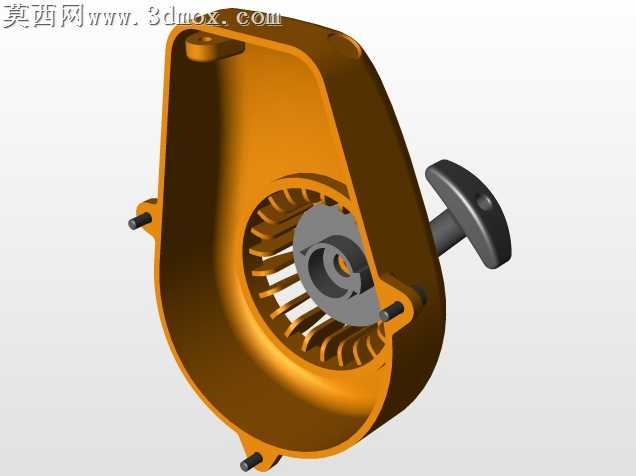

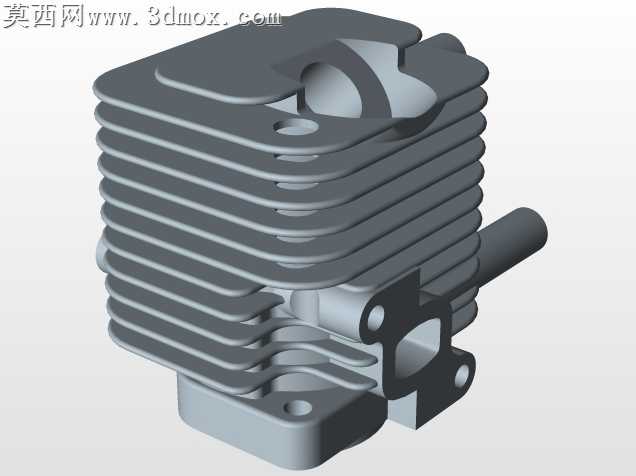

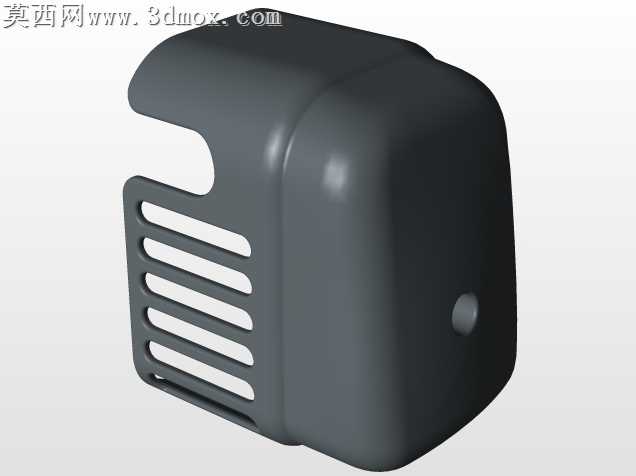

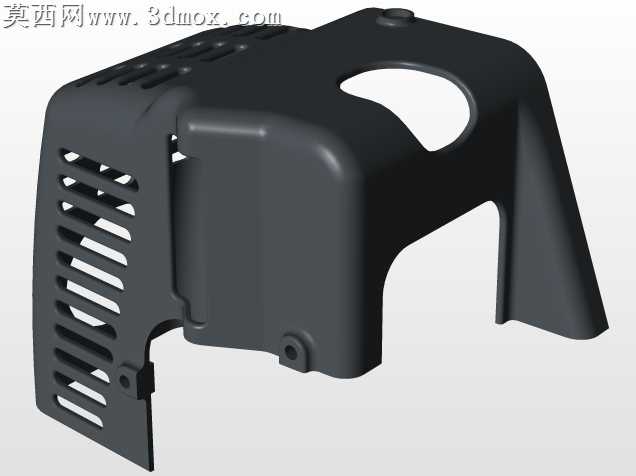

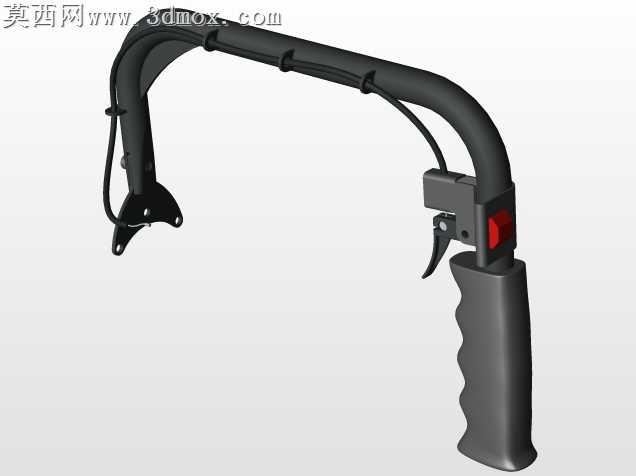

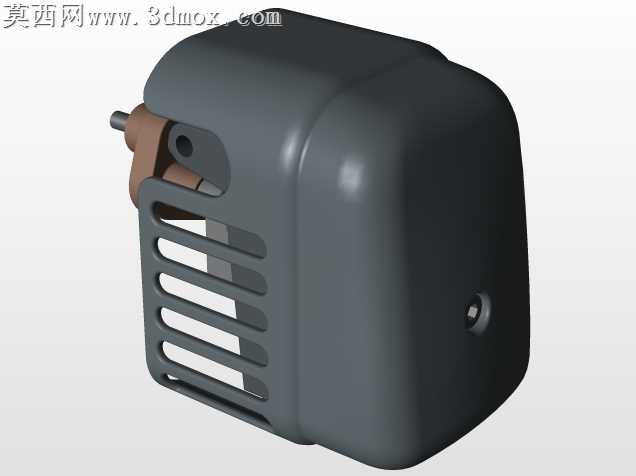

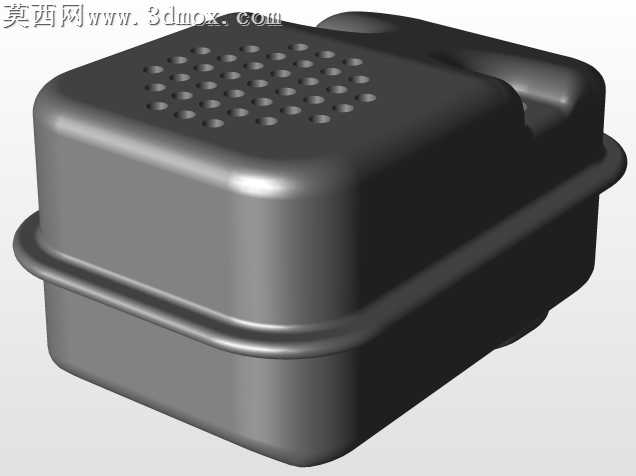

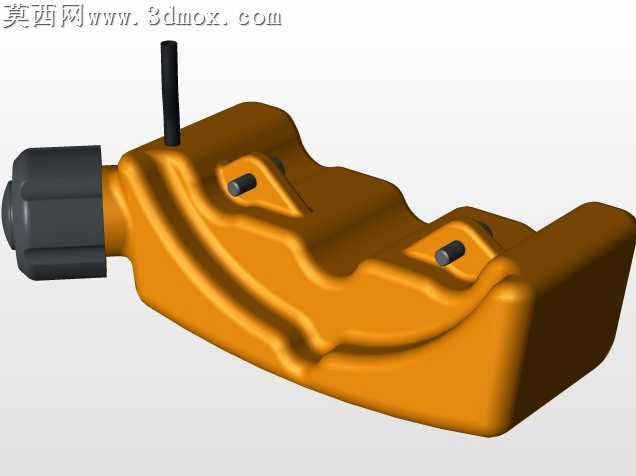

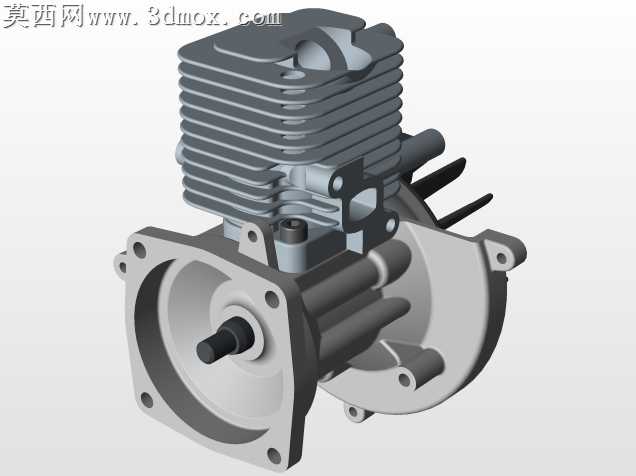

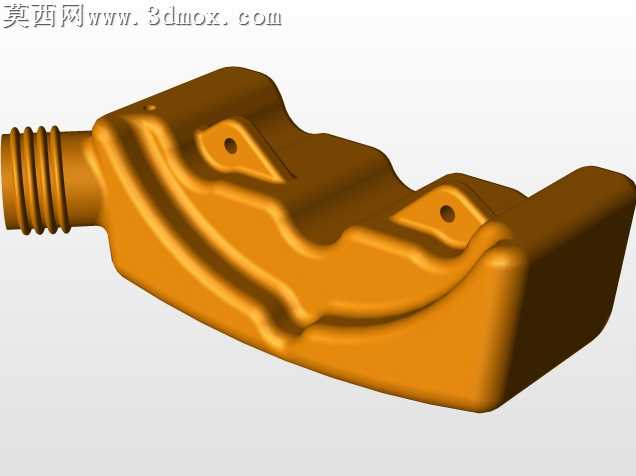

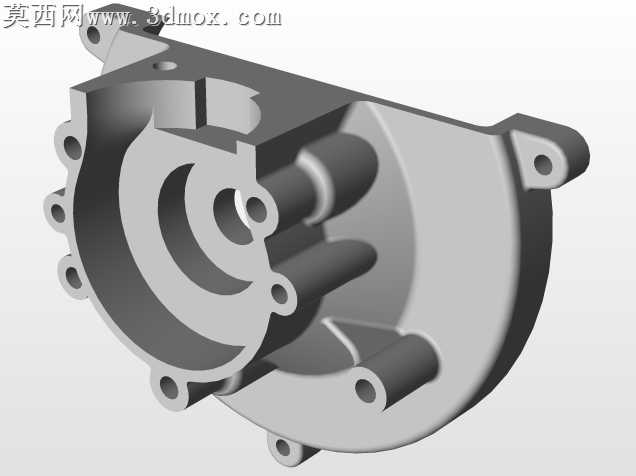

做这个手持钻孔工具的建模时,我特意选了装配逻辑视角来搭整个模型,毕竟这类手持动力工具最容易出问题的就是内部传动和外部壳体的配合间隙,还有拆装维护的预留空间。一开始画外壳的时候,没直接拉个封闭的实体就完事,先把内部变速箱的占位空间留足了,毕竟要塞下齿轮组和传动杆,外壳上的散热格栅不是随便画的装饰条,每一条格栅的宽度和间距都卡着内部电机的散热风道走向,既不能开太大让碎屑容易飘进机壳里卡齿轮,也不能开太密堵了风路导致长时间工作电机过热。机壳上的握持弧度我反复调了三次,一开始做的弧面太陡,手握的时候虎口位置会卡得慌,后来把靠近手柄下方的曲面做了微幅的内收,还在握持区预留了防滑纹理的凹凸位,不用后期再单独贴纹理贴图,建模的时候直接把微凸的筋条做在壳体曲面上,渲染的时候质感会更真实。

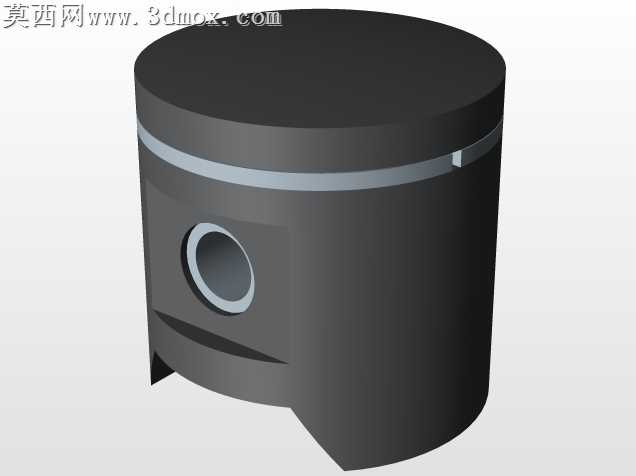

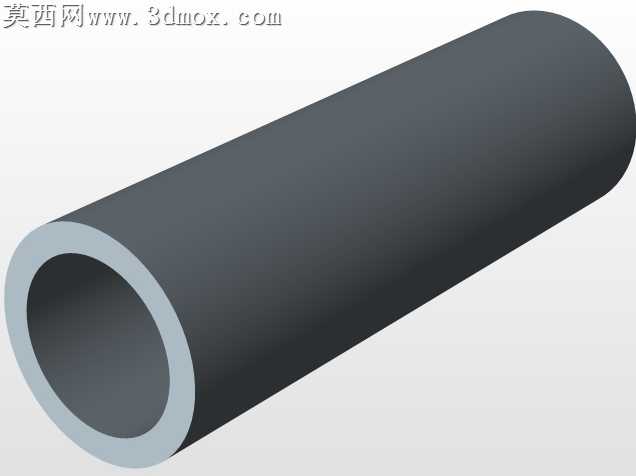

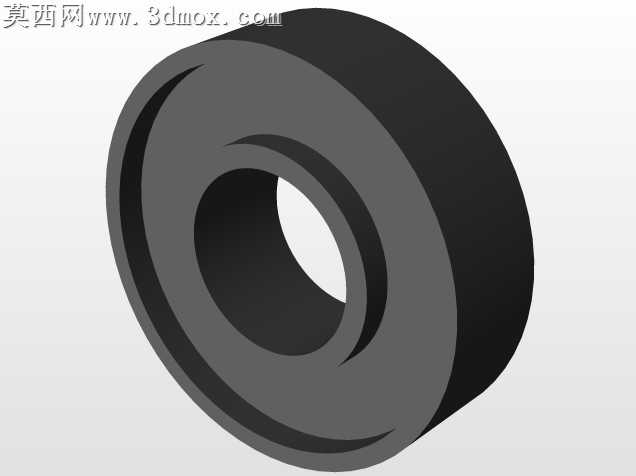

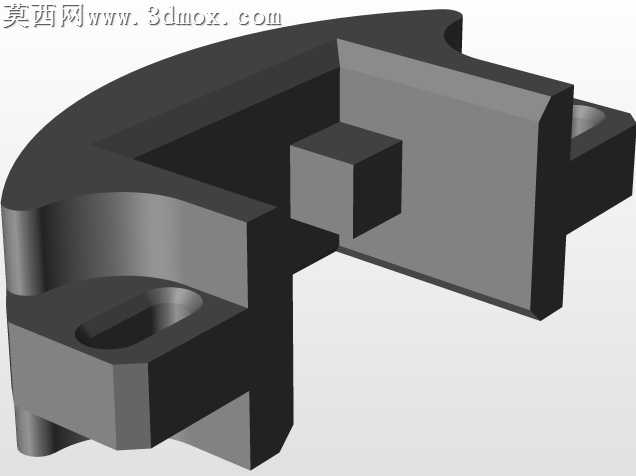

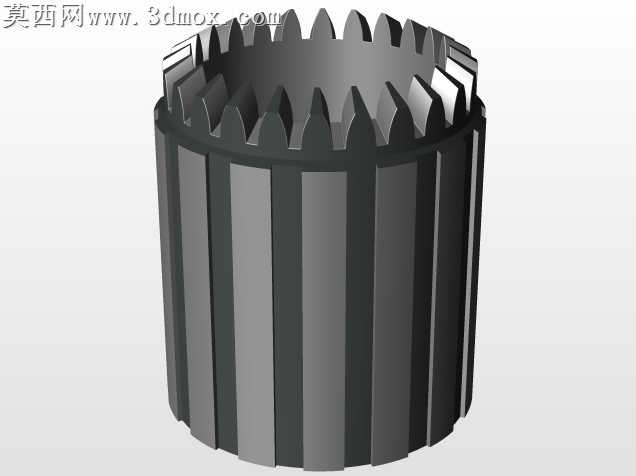

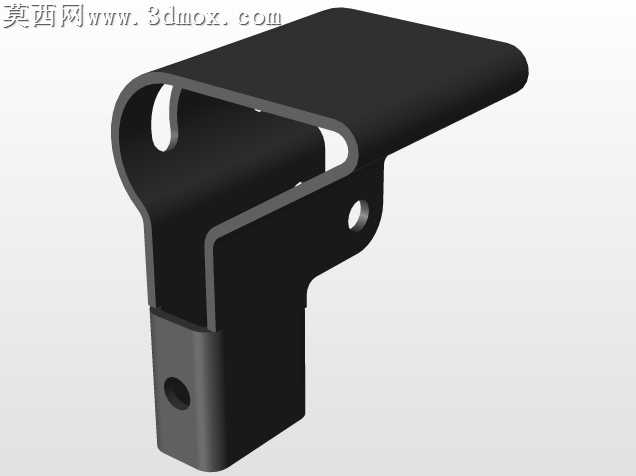

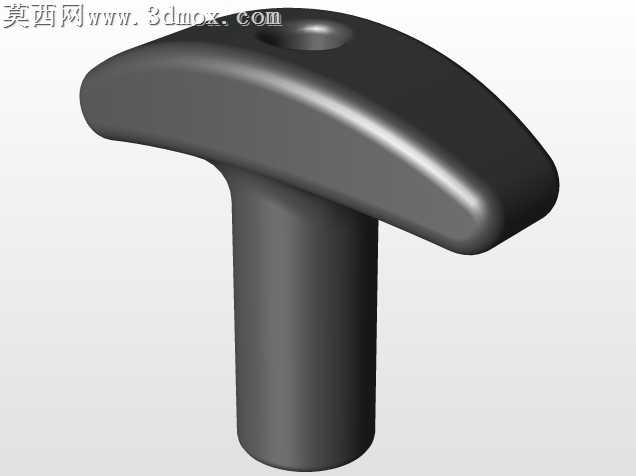

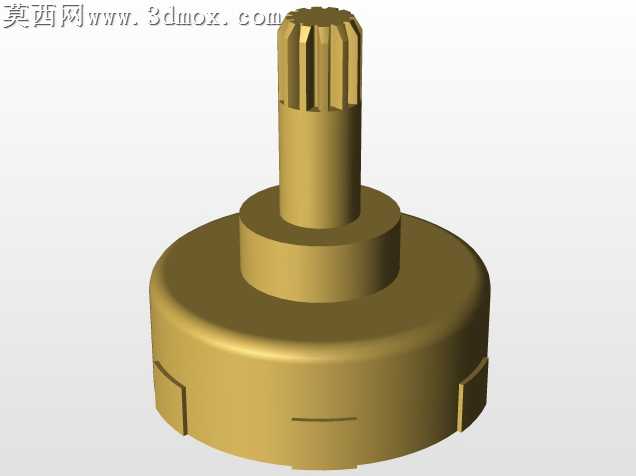

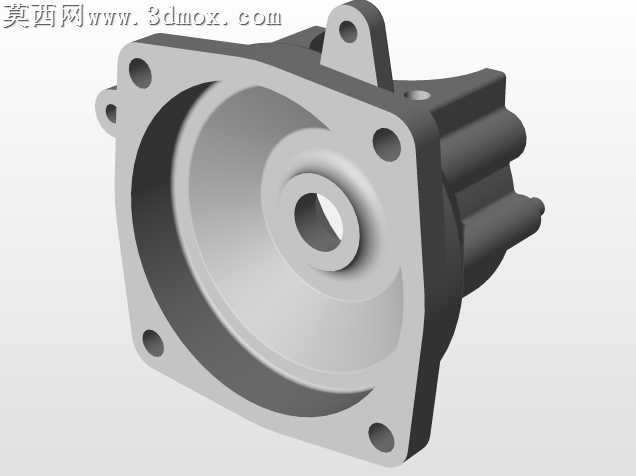

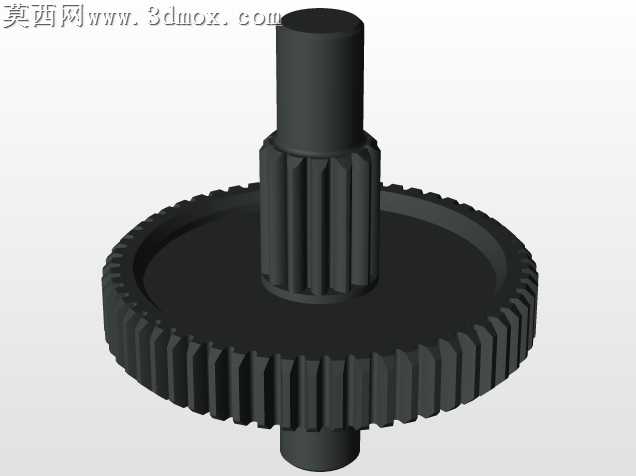

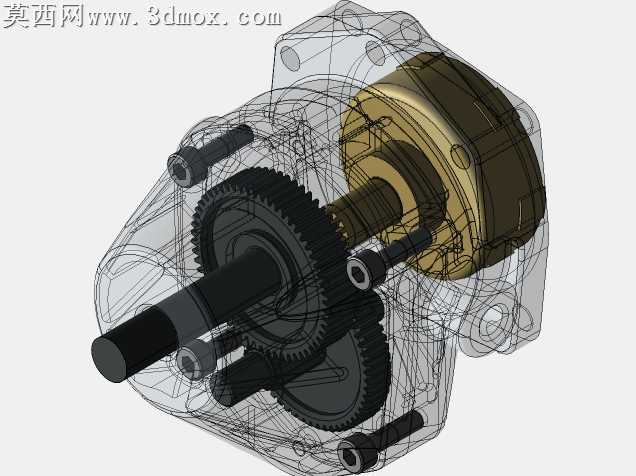

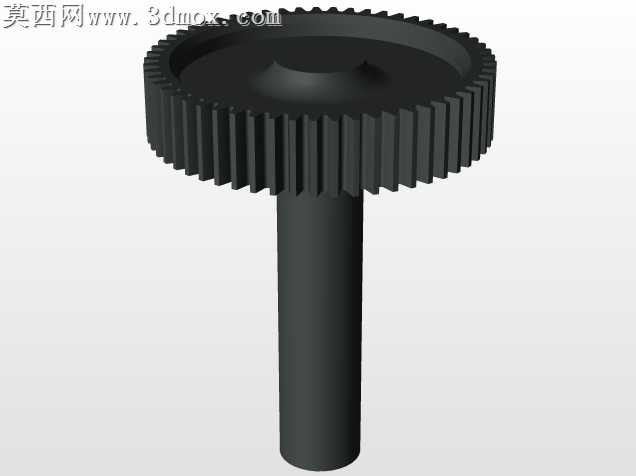

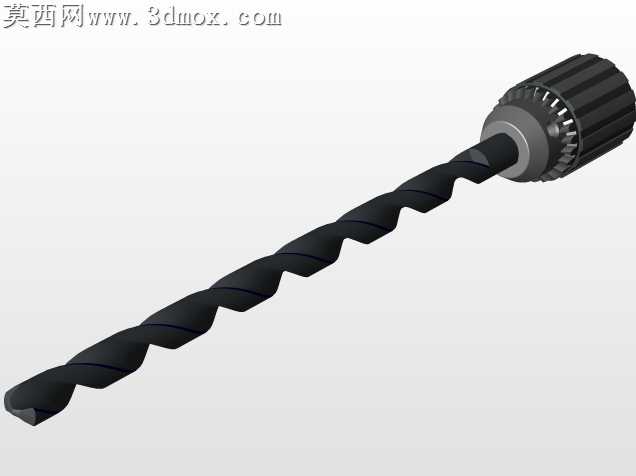

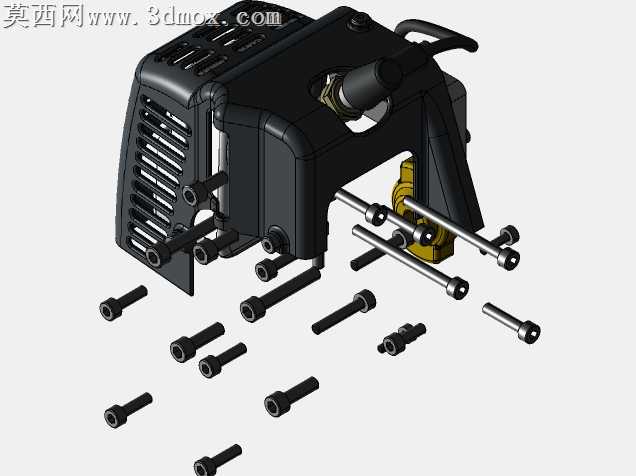

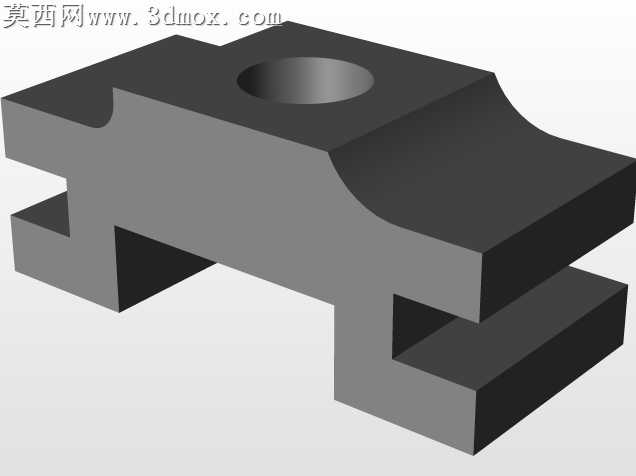

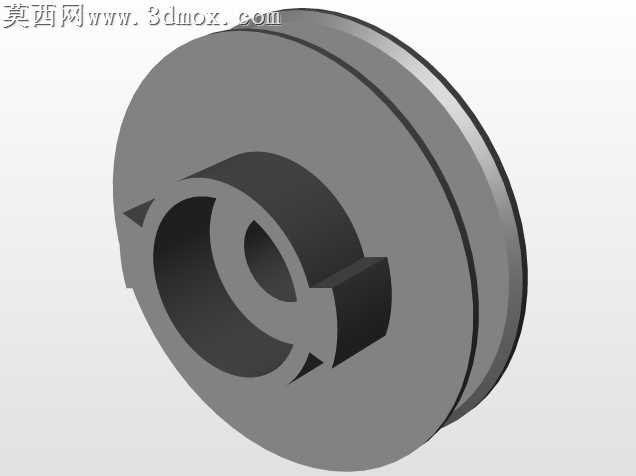

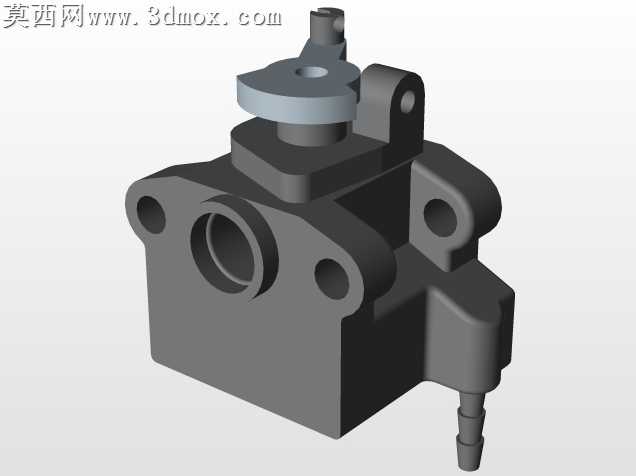

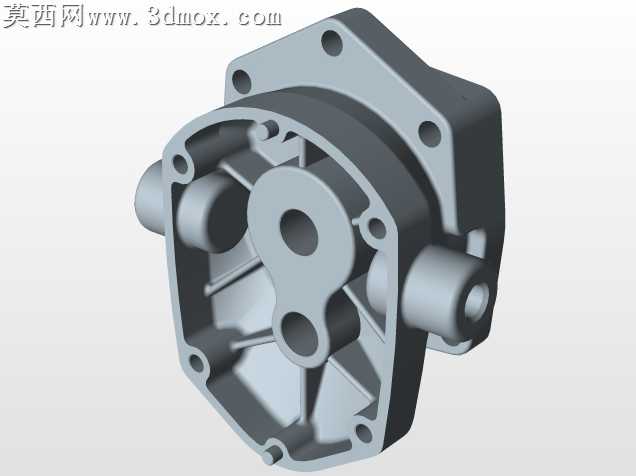

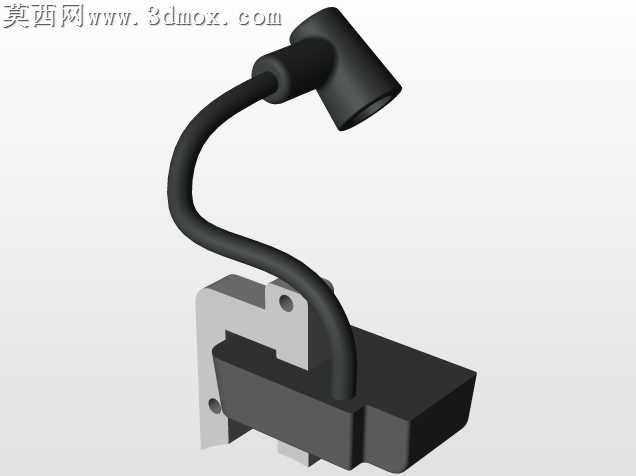

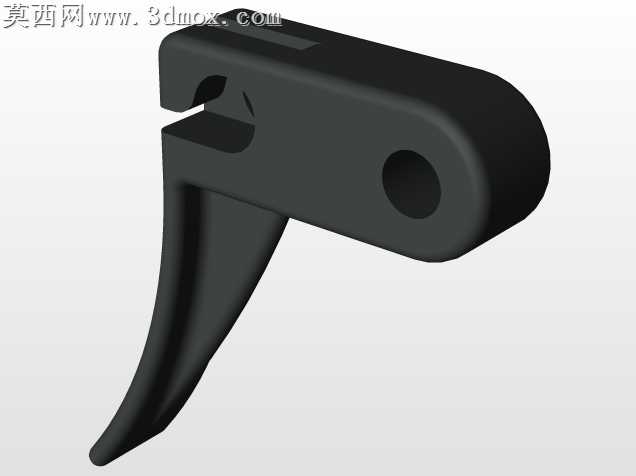

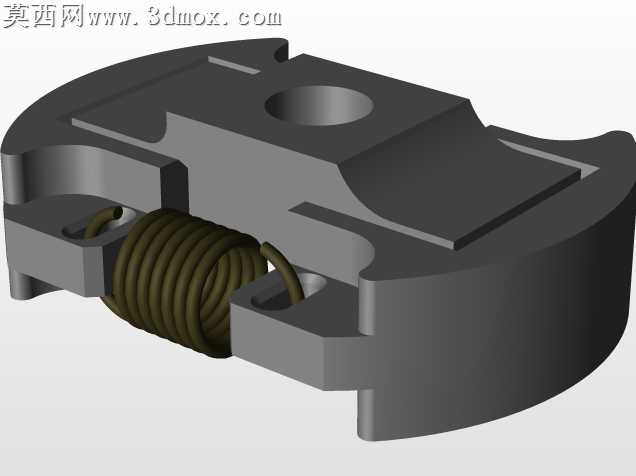

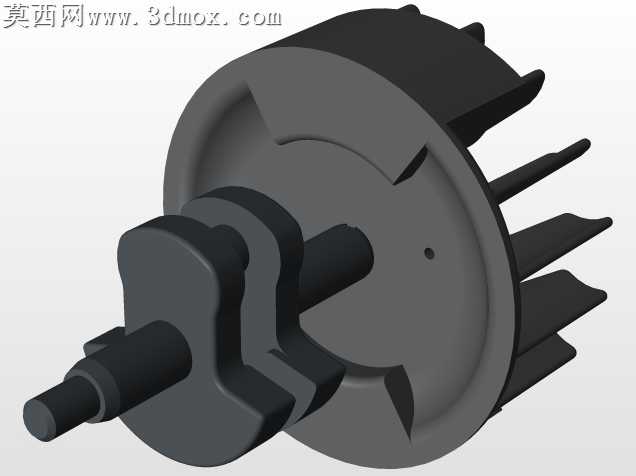

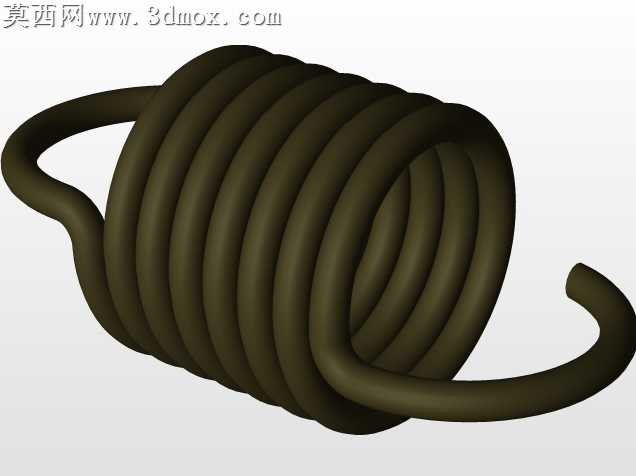

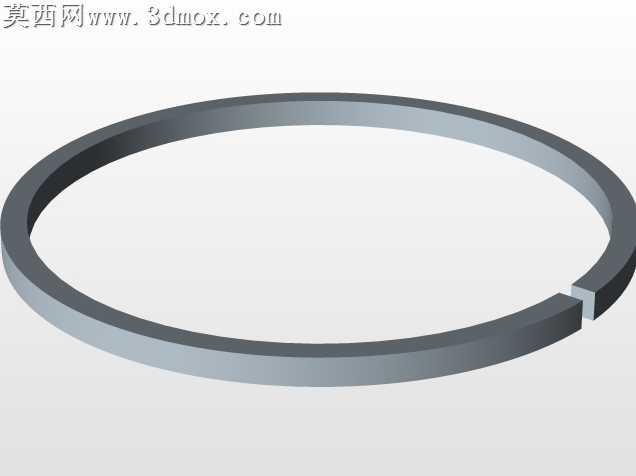

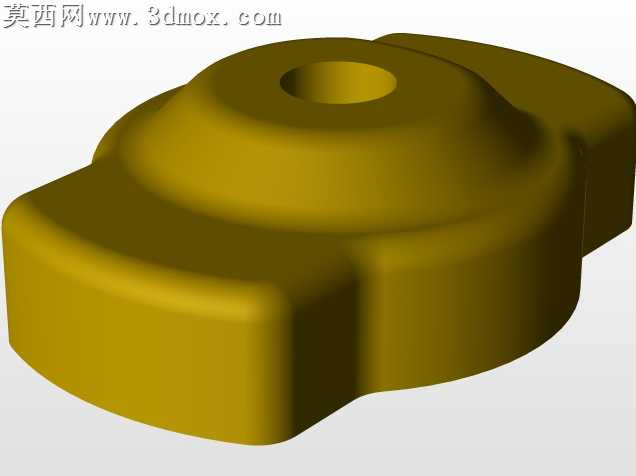

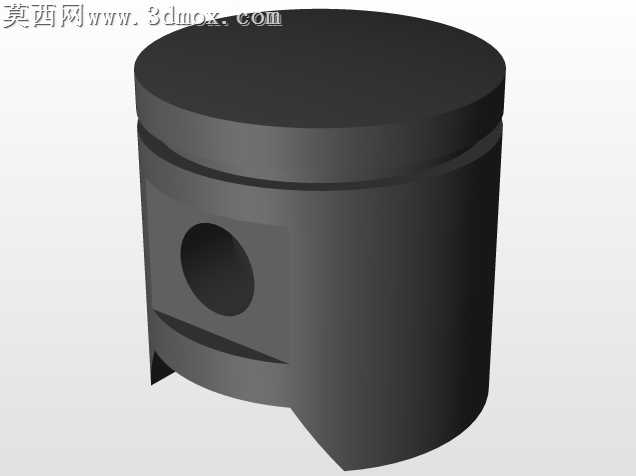

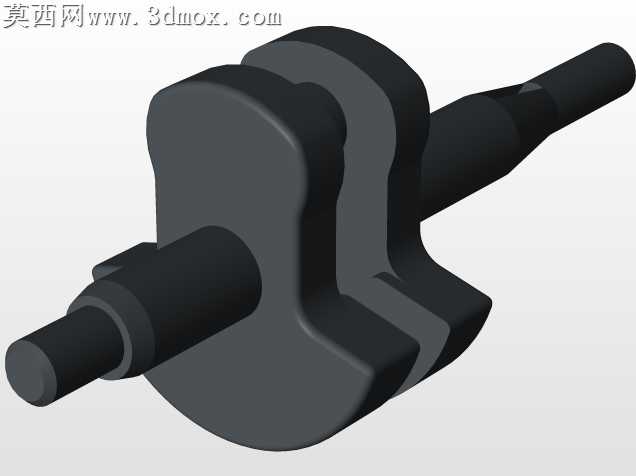

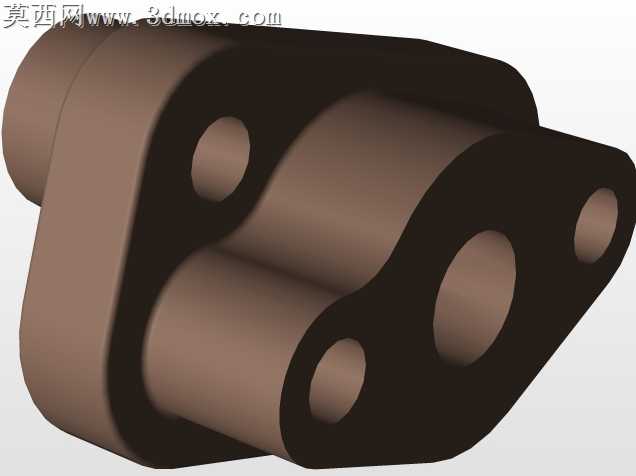

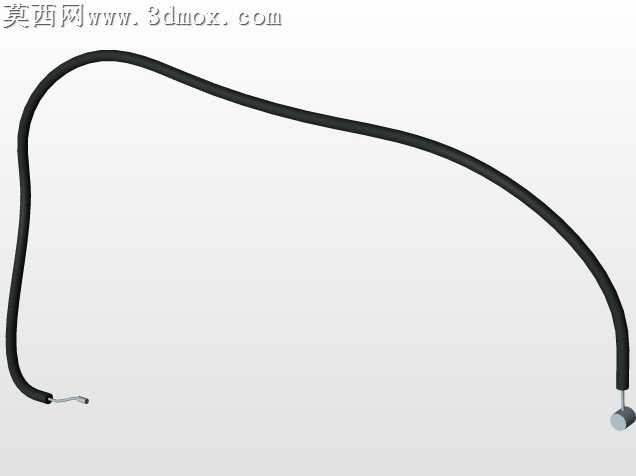

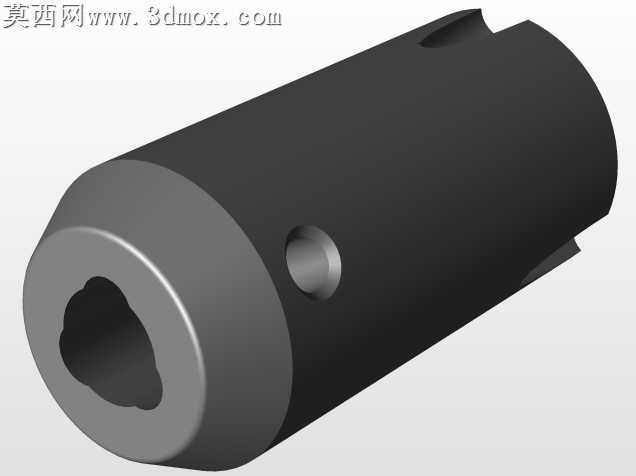

拆出来的这些紧固件我没随便用标准件库的螺丝直接凑数,每根螺栓的长度都是对应实际装配的孔深来选的,穿过机壳固定变速箱的长螺栓,特意留了两圈螺纹的外露余量,不会因为加工公差导致螺栓拧不到位滑牙,固定侧盖的短螺栓长度刚好和沉孔深度齐平,装完之后侧盖表面没有凸起,不会硌到手。内部的传动杆和齿轮配合的位置,我特意做了轴肩定位,不用额外加卡簧就能把齿轮的轴向窜动量控制在合理范围,装配的时候顺着轴肩推到底就能到位,不用反复调整对位。变速箱和电机连接的位置,我留了0.2mm的装配间隙,后期做装配动画的时候能直观看到动力从电机输出轴传到变速齿轮组,再通过传动杆把扭矩传到钻头夹头的整个路径,不会出现零件干涉穿模的问题。

渲染调材质的时候,机壳用了哑光的工程塑料材质,特意加了一点点细微的颗粒质感,不是那种廉价的亮面塑料,金属螺栓和传动杆做了轻微的拉丝效果,齿轮部分用了偏暖的金属色区分开普通钢件,能一眼看清内部传动结构的位置。打光的时候没直接用默认的环境光,在机壳散热格栅的侧后方加了一盏弱补光,能透过格栅缝隙看到内部的齿轮轮廓,突出变速箱的结构特点,不会整个机壳黑成一团看不出内部布局。整个模型做下来,最在意的就是拆装逻辑的合理性,每一个拆出来的零件都有对应的安装位置和固定方式,没有多余的装饰件,也没漏掉必要的紧固件,不管是用来做工具结构的教学演示,还是做拆装实训的参考模型,都能直接对应真实工具的装配流程,不会出现和实际生产加工脱节的结构问题。
