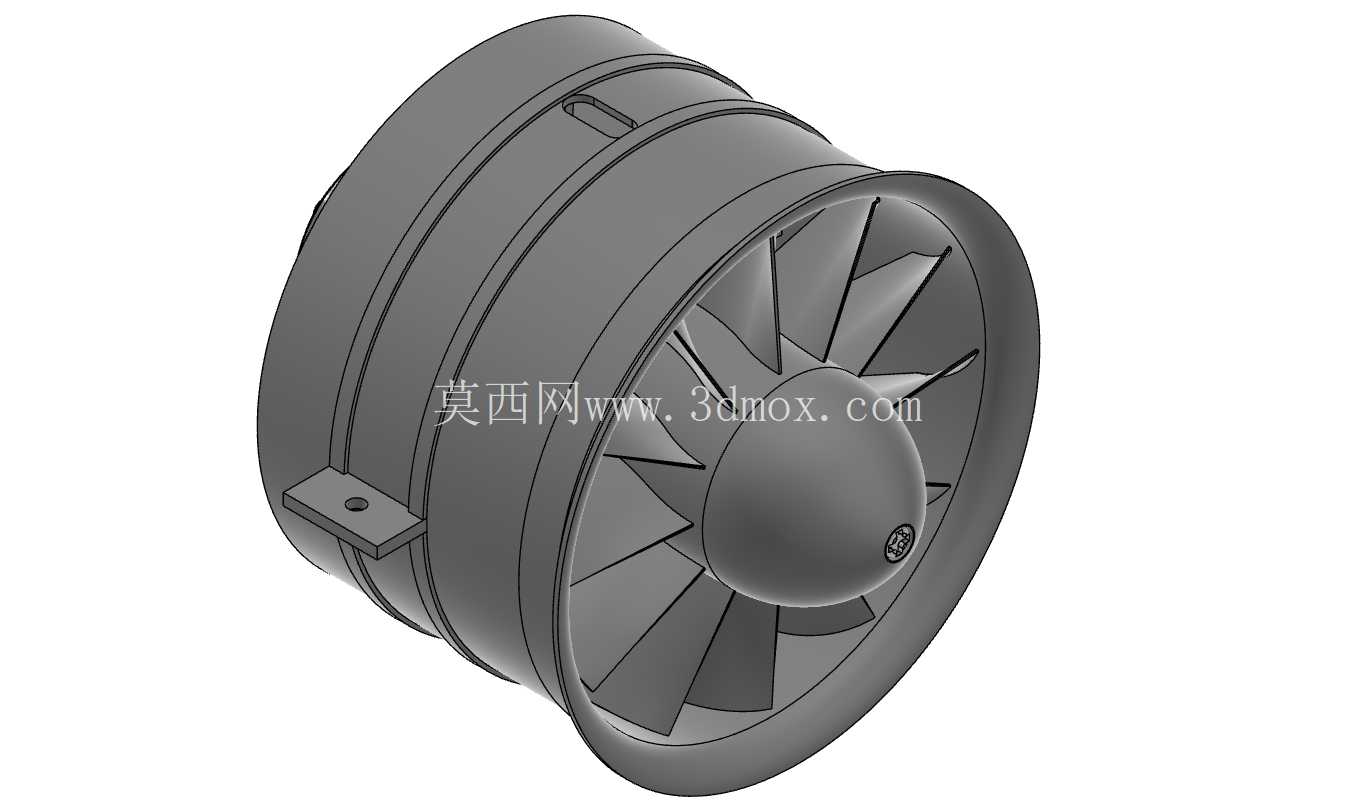

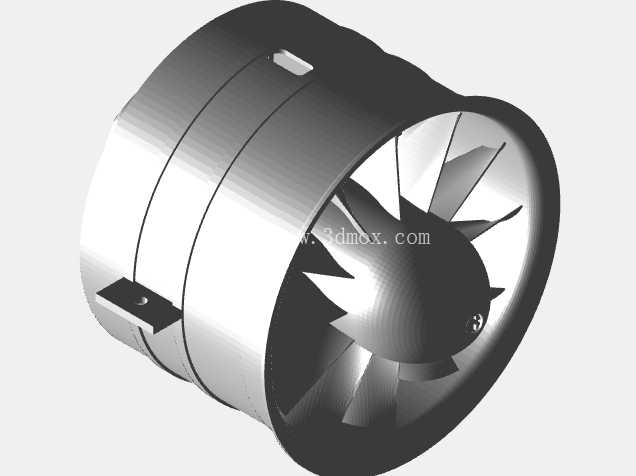

90mm口径十二叶片电动管道通风机结构

这款小口径电动管道通风装置，核心适配公称通径90mm的圆形通风管路，在紧凑安装空间内实现定向气流输送，常见于小型设备机柜散热、狭小工位局部排风、小型实验装置风道循环、家用新风支路送风这类对安装尺寸有严格限制的场景。不同于大尺寸工业轴流风机，这类小口径管道风机的安装边界完全贴合圆形风道的对接需求，筒状外壳的外径与对接管路内径匹配，侧面预留的固定耳片可直接通过螺栓与风道法兰或者墙面支架锁附，不需要额外制作变径转接结构，能最大程度压缩安装占用的轴向与径向空间，在设备内部布线密集、风道排布紧凑的场景下，这种一体化筒式结构的适配性远高于支架式安装的小型风机。

从功能实现逻辑来看，12片叶片的叶轮设计是平衡风压与噪音的核心选择，小口径风道本身的通流截面有限，如果采用少叶片大弦长的设计，叶轮高速旋转时的叶尖涡流会带来明显的气动噪音，同时气流脉动会导致风道壁面产生共振，而12片小弦长前倾式叶片的布局，能在相同转速下把单叶片的气动载荷拆分到更多叶型面上，降低单叶片的气流分离强度，既可以保证在90mm通径下输出足够的静压，克服短距离风道的沿程阻力，也能把运行噪音控制在适合室内或者设备旁使用的区间。叶轮前端的整流帽采用流线型椭球结构，直接覆盖电机输出轴的连接部位，避免气流在轮毂位置形成滞流区，减少入口端的气流损失，让进入叶道的气流更均匀，提升叶轮的做功效率。

结构设计上，整个风机的承载外壳采用分段式筒状结构，电机固定段与叶轮导流段做了同轴度定位台阶，装配时可以直接通过台阶配合保证电机轴与筒体的同轴度，不需要额外做同轴度调校，能有效降低叶轮旋转时的径向跳动，减少长期运行的轴承磨损。外壳表面的加强筋沿轴向排布，既可以提升薄壳筒体的径向刚度，避免安装锁紧时筒体变形蹭到叶轮，也能在气流沿筒壁流动时起到一定的整流作用，削弱筒壁附面层的气流紊乱程度。侧面的固定耳片采用与筒体一体成型的结构，安装孔位做了沉台设计，锁附螺栓后螺栓头不会突出耳片表面，不会干涉周边的管线或者其他结构件，安装时不需要额外预留螺栓头的避让空间。

实际选型适配时，这类风机的安装轴向尺寸需要提前在风道排布时预留足够空间，电机段的外径略大于叶轮段的通流内径，对接风道时要注意两端的风道插入深度不能超过筒体的导流段长度，避免风道壁面伸入叶道区域与叶轮发生干涉。接线部位从筒体侧面引出，出线位置做了密封凸台，在有少量凝露或者粉尘的使用场景下，可以搭配密封护线套实现接线端的基础防护，避免粉尘或者水汽进入电机腔影响绝缘性能。叶轮与电机轴的连接采用防松卡扣结构，不需要额外的锁紧螺母，装配时直接压入到位即可实现轴向固定，拆解维护时也可以直接拔出叶轮清理叶道积尘，不需要专用工具，适合需要定期维护清洁的通风场景。

在不同的应用场景下，这款风机的安装方向可以根据气流需求调整，既可以正向安装实现送风功能，也可以反向安装实现排风功能，筒式结构的对称性让正反安装的固定方式完全一致，不需要重新设计安装支架。12叶片的叶轮动平衡特性更好，在相同转速下的振动幅度更低，对于安装在薄壁设备壳体上的场景，更低的振动可以减少壳体共振带来的附加噪音，也能避免振动传递到设备内部的精密元器件上，影响元器件的使用寿命。在小型电子设备机柜的散热场景中，这款风机可以直接串接在机柜的排风风道上，把机柜内部的热空气直接通过风道导出到室外，不需要在机柜面板上开大面积的通风孔，提升机柜的防护等级；在实验室小型通风柜的支路排风场景中，小口径的风机可以单独为某个操作点位提供局部排风，不会影响主风道的风压平衡，安装灵活度更高。
