RobotDyn款WeMos D1迷你WiFi开发板

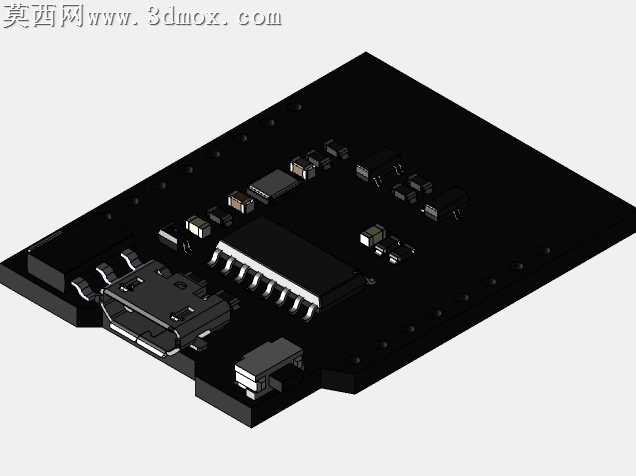

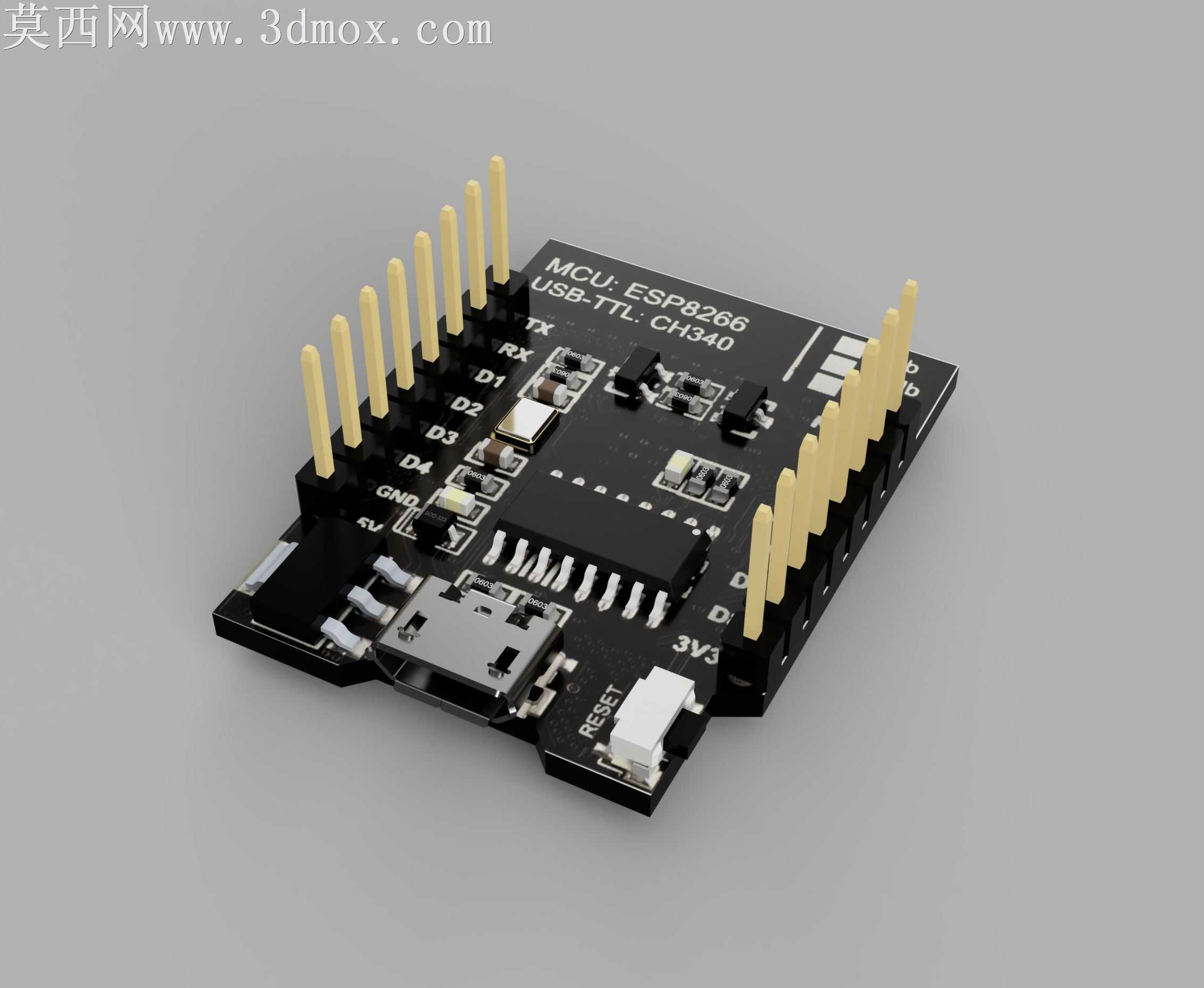

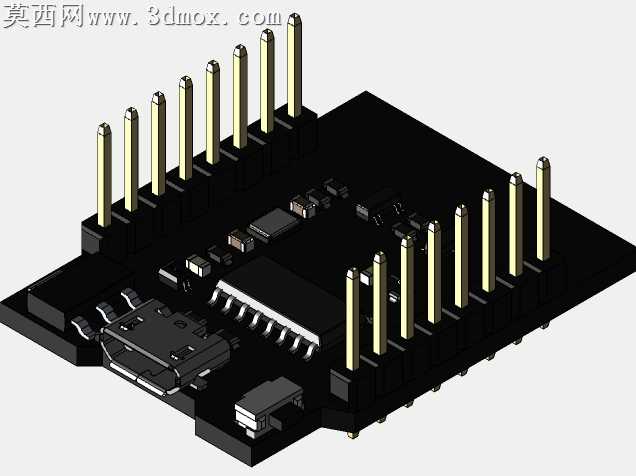

本作品为基于ESP8266方案的WeMos D1迷你型WiFi开发板三维建模成果，建模过程中严格对照实物尺寸比例完成结构还原，首先通过测绘获取开发板的长宽厚基准参数，以PCB基板为核心基准搭建整体装配框架，逐一还原板载的所有功能结构。建模阶段优先完成PCB板体的轮廓构建，精准定位板上的Micro USB接口、CH340 USB转TTL芯片、ESP8266主控芯片、复位按键、3V3电源标识区域的位置，对两侧排针的排布间距、单根排针的直径与长度做等比例复刻，还原排针与板体的插接装配关系，同时细化板载贴片电阻、电容、LED指示灯的微小结构，确保每个元器件的位置、尺寸与实物完全匹配。材质与渲染环节，为PCB基板赋予哑光黑色阻焊层材质，还原板上丝印的白色字符标识，清晰呈现MCU:ESP8266、USB-TTL:CH340、引脚编号D1-D4、GND、RX、3V3、RESET等标注内容；排针部分赋予米黄色工程塑料基座与亮金色金属插针材质，区分金属部分的反光质感与塑料基座的哑光质感；金属接口部分赋予哑光镀镍金属材质，还原USB接口、按键金属外壳的细腻磨砂金属质感，贴片元器件根据类型分别赋予黑色塑料、银色金属、深色陶瓷等对应材质，还原不同电子元件的视觉差异。渲染阶段采用柔和的中性灰影棚环境，设置45度斜向主光源搭配补光，弱化生硬阴影，突出开发板的立体结构与材质层次，清晰展现板上各元件的排布逻辑与装配关系。设计思路上以还原实物的工程结构为核心，兼顾外观展示与结构参考价值，既保证整体外观的视觉还原度，也对排针间距、接口位置等关键装配尺寸做精准把控，可用于物联网项目的硬件布局参考、开源硬件教学演示、电子类产品的结构展示场景，模型完整呈现了这款迷你WiFi开发板的紧凑布局特点，还原了其作为物联网开发核心模块的典型结构特征，清晰展现了板载功能模块的分布逻辑。
