双螺杆式冷水机组结构三维设计

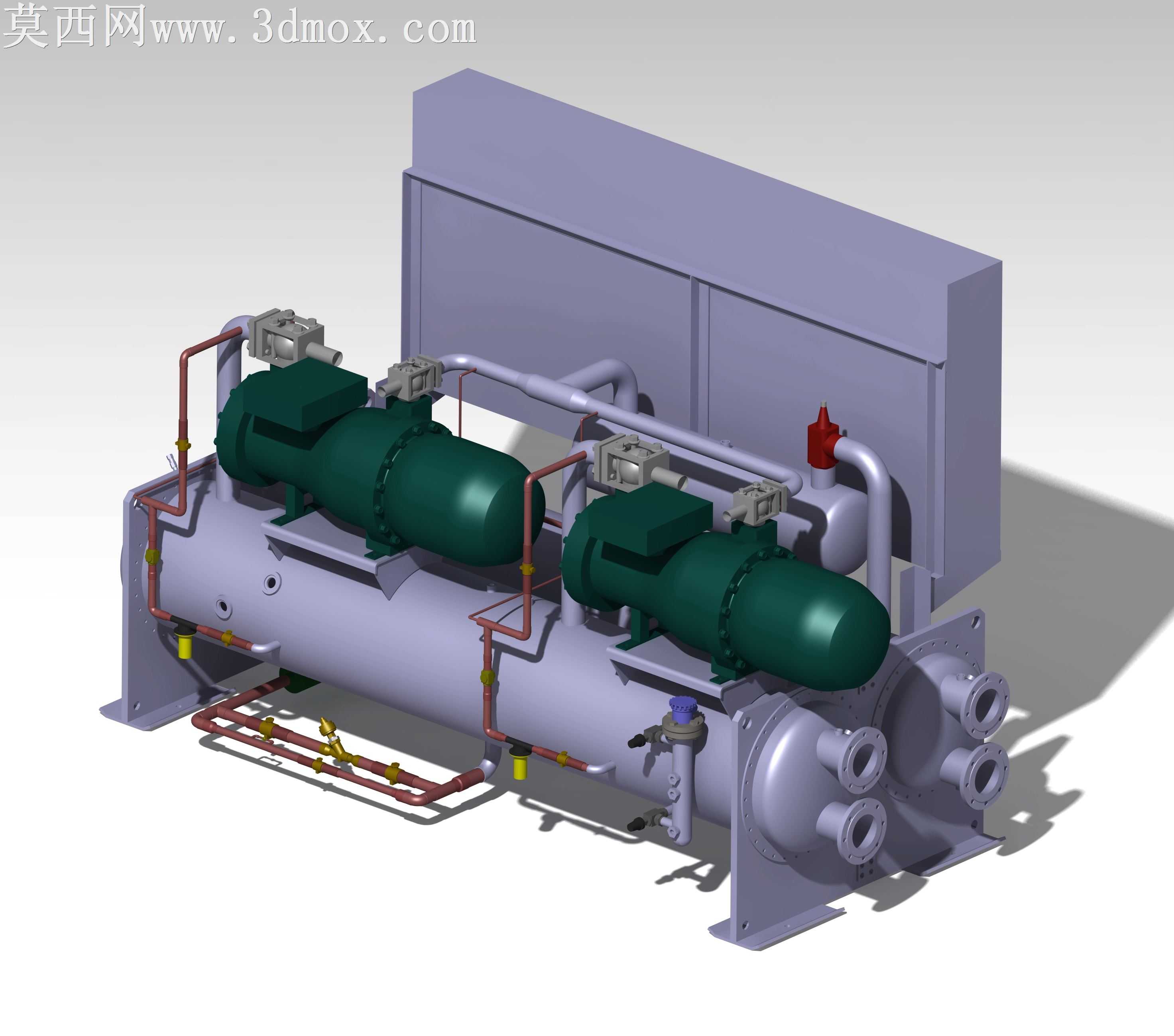

做这套模型的时候是从装配逻辑视角切入的，一开始没急着堆零件，先把冷水机组的核心功能链路理清楚——双螺杆压缩机作为动力核心，要和卧式壳管换热器、油路管路、电控箱体形成完全匹配的空间对位，不能出现管线穿模、检修空间被挤占的问题。一开始画压缩机主体的时候，特意把两个螺杆主机的安装脚位做了公差预留，毕竟实际装配里压缩机运行会有振动，安装座和底座横梁之间要留减震垫的安装间隙，没把配合做死，底座的支撑梁特意做了变厚度处理，靠近压缩机端的梁加厚了2mm，对应主机运行时的集中载荷，换热器端的梁做了轻量化开孔，不影响支撑强度的同时能减少整体重量。走管路的时候费了不少心思，一开始把高低压冷媒管直接走了直线，后来发现会挡住压缩机的接线盒位置，实际检修的时候根本没法拆接线端子，就把靠近接线侧的管路做了45度的弯折避让，管路上的阀门、视液镜、温度传感器接口都没省，每个接头的位置都对应了实际安装时的操作空间，比如过滤器的位置特意留了扳手转动的余量，不会出现装上去之后拆不下来的情况。顶部的电控箱没做简单的方块拉伸，特意把箱体和冷媒管的安全距离留够，还做了箱体底部的走线槽结构，让强弱电线路能顺着槽位走到各个传感器和压缩机接线端，不会和冷媒管路交叉干涉。材质调试的时候，压缩机缸体用了深绿的哑光金属漆，还原实际设备的涂层质感，换热器筒体用了浅灰的磨砂金属材质，管路做了紫铜和碳钢两种材质区分，油管刷了红漆，冷媒管做了镀锌质感，光影调试的时候特意打了侧光，把管路的弯折弧度、阀体的细节轮廓都打出来，不会让一堆管线糊成一团。做的时候还特意核对了各个部件的相对尺寸比例，比如两个压缩机的中心距、换热器的筒体长度和管径的比例，都参考了实际同功率冷水机组的参数，不会出现比例失调的问题，连底部的地脚螺栓孔位置都做了对应排布，能直接导出工程图做基础布局参考。这套模型最实用的地方是所有配合关系都按实际装配逻辑做的，拆的时候能按真实检修顺序逐个拆下部件，不管是做制冷设备的教学演示，还是做新机组的布局改型，都能直接拿来调整，不用从零开始搭基础框架，省了很多前期布局的时间。
