化工用迈可姆氨醇螺杆制冷冷却器结构设计

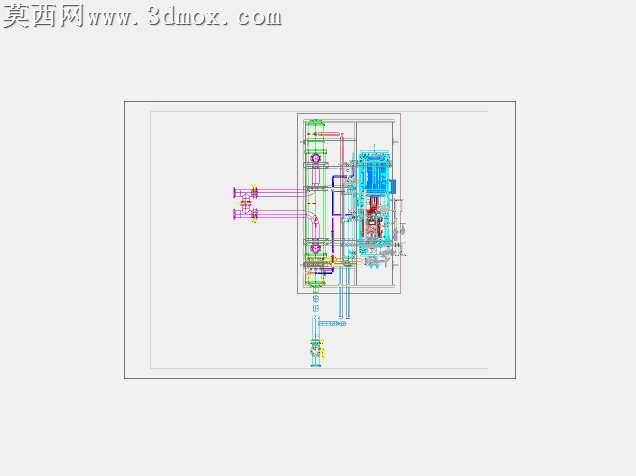

本作品为化工领域配套的迈可姆氨醇冷却器三维结构设计，配套250vmc螺杆压缩机构成完整的化工用金属醇制冷机组，整体建模过程严格遵循化工制冷设备的行业设计规范，从核心功能分区出发完成全结构的三维搭建。建模阶段首先梳理冷却器的核心工作逻辑，以氨醇类制冷介质的流动路径为核心主线，依次完成介质输入管路、换热腔体、压缩对接模块、输出管路、辅助控制组件的结构排布，所有管路的走向、接口的尺寸、腔体的壁厚参数均参考化工制冷设备的实际工况要求设定，确保结构逻辑符合真实设备的运行原理。模型搭建过程中对不同功能的部件做了明确的材质区分，金属承压壳体采用碳钢材质参数设置，表面做哑光金属质感渲染，还原工业设备的厚重质感；输送制冷介质的管路根据介质类型区分配色，氨醇介质管路采用辨识度较高的彩色标识区分，密封组件采用橡胶材质的哑光深色质感，紧固件、阀门控件采用镀锌金属的亮面质感，不同材质的光影反射参数经过反复调试，既能够清晰区分不同功能模块，也能还原工业设备的真实视觉效果。结构设计上充分考虑设备的装配合理性，所有部件的连接位置均预留了标准的法兰、螺纹对接结构，冷却核心腔体与螺杆压缩机的对接接口做了精准的对位设计，管路的弯折半径、固定支架的排布位置均符合实际安装的空间要求，避免出现结构干涉的问题。设计过程中针对化工场景的特殊使用需求，对承压部件的结构做了加强处理，换热腔体的加强筋排布、管路的固定点位设置均参考了同类成熟设备的设计方案，确保整体结构的稳定性与可靠性，能够直观展现氨醇冷却器与螺杆压缩机组配合完成制冷循环的完整工作流程，可用于工业制冷设备的结构展示、原理教学以及配套方案的参考设计。
