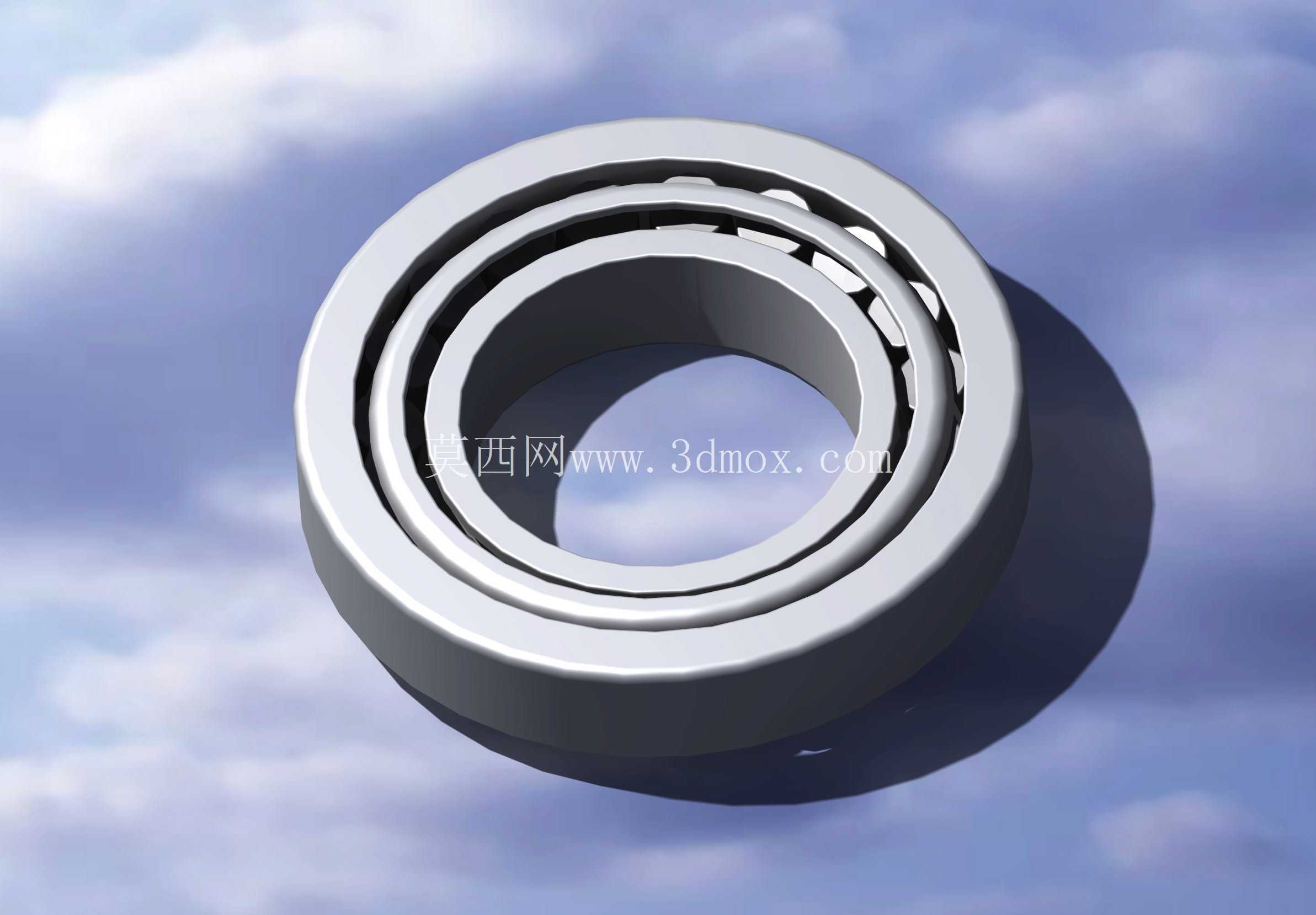

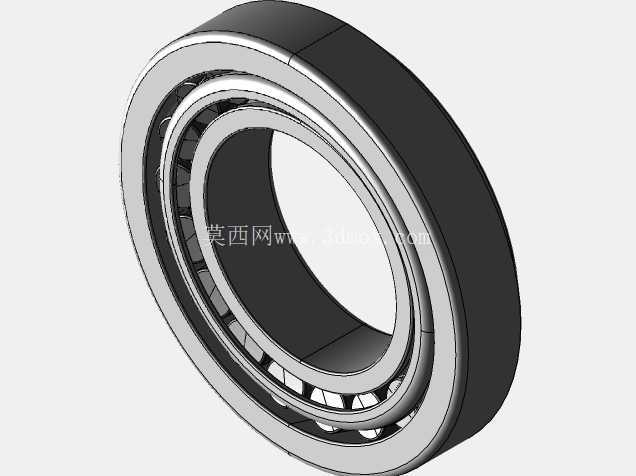

圆锥滚子轴承30212结构设计展示

　　在各类重载传动、回转支撑场景中，圆锥滚子轴承始终是承担径向与轴向复合载荷的核心部件，30212作为常规公制圆锥滚子轴承型号，广泛应用在商用车轮毂、减速机输入输出端、机床主轴支撑、工程机械行走机构等需要同时承受径向力与单向轴向力的位置。从结构设计逻辑来看，这类轴承采用分离式结构，内圈连带滚子、保持架组成的内组件可以和外圈单独拆分，安装过程中能够通过调整锁紧螺母的压紧量，灵活控制轴承的游隙大小，适配不同工况下的预紧需求，避免过紧导致的温升异常或是过松引发的回转抖动。

　　从实际功能特性出发，圆锥滚子的线接触设计相比同尺寸球轴承的点接触，拥有更高的载荷承载能力，滚动体与滚道的接触角设计，让其可以将作用在轴上的复合载荷分解为径向分力与轴向分力，成对安装使用时还能抵消双向轴向力，满足正反方向的载荷承载要求。在外形尺寸与安装边界上，30212轴承的内径为60mm，外径110mm，装配总宽度23.75mm，其中内圈宽度22mm，外圈宽度19mm，安装时轴肩的定位高度需要控制在合理范围，既要保证内圈端面能完全贴合轴肩实现轴向定位，又要预留足够的拆卸空间，方便后续维护时使用拉马顺利拆卸轴承，避免轴肩过高导致拆卸时顶到保持架造成零件损伤；对应的轴承座孔挡肩高度同样需要匹配外圈尺寸，防止外圈在孔内出现轴向窜动，同时保证外圈的安装同轴度，避免偏载导致滚子局部受力过早出现点蚀失效。

　　建模过程中需要重点关注滚子的锥面角度与内外圈滚道的锥度匹配，所有滚动体的锥面延长线需要交汇于轴承轴线上的同一点，才能保证滚子在滚道上做纯滚动，减少滑动摩擦带来的发热与磨损；保持架的兜孔间隙需要控制在合理区间，既要保证滚子能够灵活转动，又要避免间隙过大导致滚子在运转过程中出现歪斜，影响轴承的运转精度。在实际选型应用中，这类轴承通常需要搭配润滑脂或是齿轮油进行润滑，密封结构的设计需要根据使用场景调整，在粉尘较多的工程机械场景下需要加装接触式密封圈，防止杂质进入滚道造成磨粒磨损，在高速运转的机床主轴场景下则需要考虑润滑通道的设计，保证润滑油能够顺利进入滚道区域带走运转产生的热量。

　　安装过程中需要注意，敲击轴承时只能敲击内圈端面进行轴上装配，敲击外圈端面进行座孔装配，禁止通过滚动体传递敲击力，避免滚子滚道表面出现压痕，导致轴承运转时产生异响、提前失效。从结构细节来看，轴承内圈的大端设计有挡边，能够承受滚子运转时产生的轴向分力，挡边与滚子大端面的接触区域需要设计合理的润滑槽，保证接触面能够形成有效油膜，减少端面摩擦带来的功率损耗。
