带法兰盘锥形定位销轴结构设计

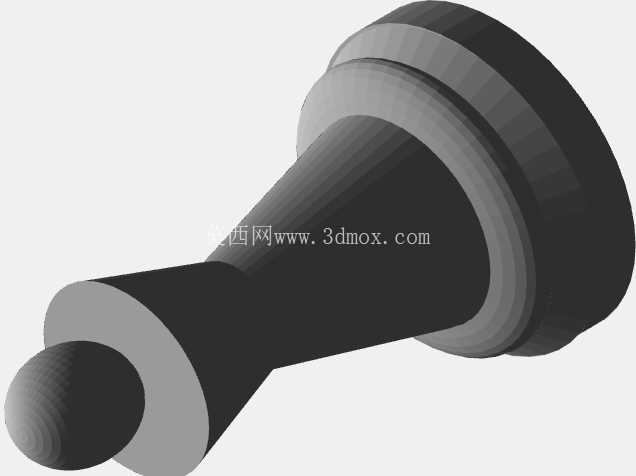

　　在工装夹具定位、模具组件装配、自动化线工位对接这类需要重复定位精度的场景里，这类带法兰盘的锥形定位销轴是很常见的连接件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，导致实际装配时出现定位偏差、拆装卡滞、长期使用磨损超差的问题。从结构上看，这个零件的头部是带多层台阶的法兰盘，这部分不是为了好看做的装饰结构，最外侧的大直径法兰面是安装贴合面，加工时需要保证和轴身的同轴度以及端面垂直度，装配时这个面直接贴靠在安装基座的基准面上，承担轴向定位的作用，避免销轴受轴向力时发生窜动，内侧的小台阶是让位结构，用来避开安装孔口的倒角或者加工残留的毛刺，很多新手设计时会把法兰做成单一直径的圆盘，实际装配时经常因为孔口毛刺顶起法兰，导致销轴装不到位，定位精度直接失准。轴身部分采用锥形过渡设计，和等直径的圆柱定位销不同，锥面结构在装配时能起到自动导正的作用，不需要工人反复调整对位，尤其是在重型模具或者大尺寸工装的合模工序里，工人视线受阻没法精准对齐销孔，锥面能顺着孔口的倒角滑入，把两个待连接的组件逐步导正到设计位置，大幅降低装配对位的难度，同时锥面配合的接触面积比圆柱销的线接触更大，受侧向冲击力时的压强更低，长期反复拆装的磨损量更小，能长时间保持定位精度。

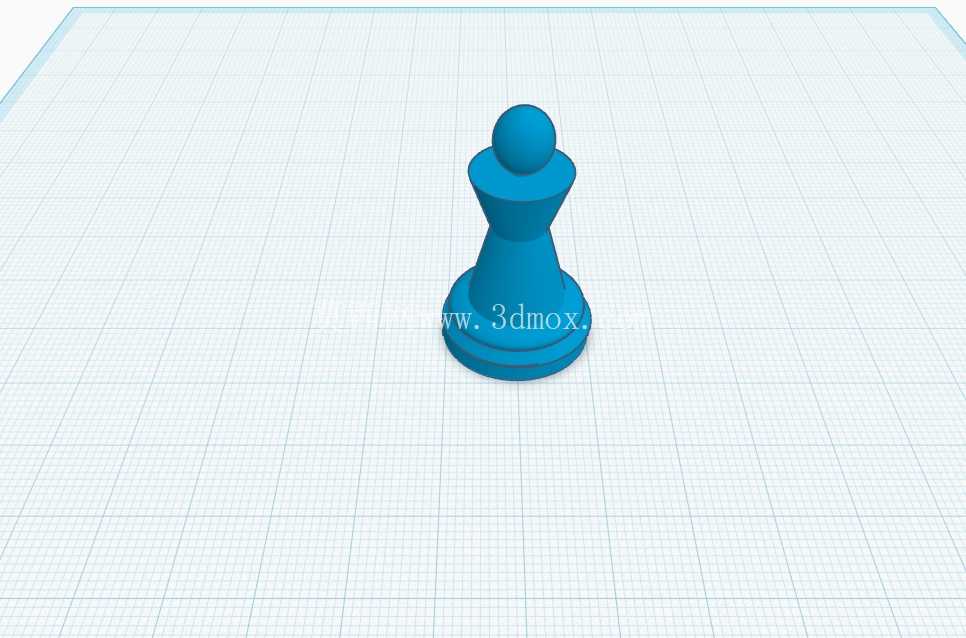

　　端部的球形端头是导向结构的延伸，比平端或者倒角端的导入角度更大，哪怕两个组件的初始对位偏差超过3mm，球形头也能顺利滑入销孔，不会出现端头卡滞在孔口啃伤孔壁的情况，很多自动化线的快换工装工位，工位切换时的对位精度靠输送线定位很难做到丝毫不差，这种球形端头加锥面的组合，能允许更大的对位公差，提升快换动作的成功率，不会因为对位偏差导致设备报警停机。做这类零件的三维建模时，首先要确定安装边界：法兰盘的最大外径要比安装孔的直径大4-6mm，保证有足够的承压面积，避免法兰压溃基座的安装面；法兰的厚度要根据销轴承受的最大剪切力计算，太薄的法兰在受侧向冲击时容易变形翘曲，导致定位面失准；锥面的锥度一般选1:50到1:20之间，锥度过大会导致定位自锁性差，受振动时容易松脱，锥度过小则会导致拆装时需要的拔销力太大，不方便日常维护拆装；端部球头的半径要和锥面平滑过渡，不能出现接刀台阶，不然装配时会刮伤销孔内壁，破坏孔的精度。

　　实际应用中，这类销轴常用来做冲压模具的上下模定位、焊接工装的工件定位、自动化线托盘的工位定位，不同场景下的尺寸设计侧重点也有区别：如果是用在频繁拆装的快换工位，锥度可以选稍大一点的，降低拔销阻力，同时表面做淬火处理提升耐磨性；如果是用在长期固定不需要经常拆装的重型设备定位，锥度选小一点，提升自锁性能，法兰盘可以做的更厚，承受更大的侧向载荷。建模时还要注意安装空间的避让：销轴装入安装孔后，球形端头要伸出被连接件的端面2-3mm，保证导向行程足够，同时不能和对面的运动部件发生干涉；法兰盘的外侧要留出足够的扳手空间或者拔销器的操作空间，不要把法兰设计的太贴近周边的立板或者筋条，不然后期维护时没法顺利拔出销轴。

　　很多人设计这类定位件时只关注轴的直径和配合公差，忽略了法兰端面的平面度要求，实际上如果法兰贴合面的平面度超差，哪怕轴和孔的配合精度再高，锁紧后销轴也会发生倾斜，导致定位方向出现偏差，所以工程图里一定要标注法兰端面和轴身轴线的垂直度公差，以及法兰贴合面的平面度要求，加工时这两个面最好一次装夹车削完成，避免二次装夹带来的形位误差。另外锥面的表面粗糙度要控制在Ra1.6以内，太粗糙的锥面会导致装配时卡滞，长期使用还会出现咬合粘连的情况，拆装几次就会把孔壁和轴面拉毛，破坏配合精度。
