积木式拼接城堡造型结构组件设计

这套拼接式城堡造型构件，最初是为文创类拼装教具的铸造开模环节做的结构验证件，核心应用场景覆盖青少年科创教具开发、桌面文创摆件生产、小型拼装玩具的结构打样领域，也可作为铸造工艺教学中分型面设计、砂芯定位的实操演示载体。从实际用途来看，整套构件通过不同块体的互锁拼接，无需额外粘接或紧固件即可完成稳定的城堡造型组装，既可以单独作为桌面装饰摆件使用，也能作为多套拼装组件的基础结构单元，拓展搭建不同形制的微型建筑造型，在教具场景中还能帮助学习者理解凹凸定位、重力自锁的结构原理。

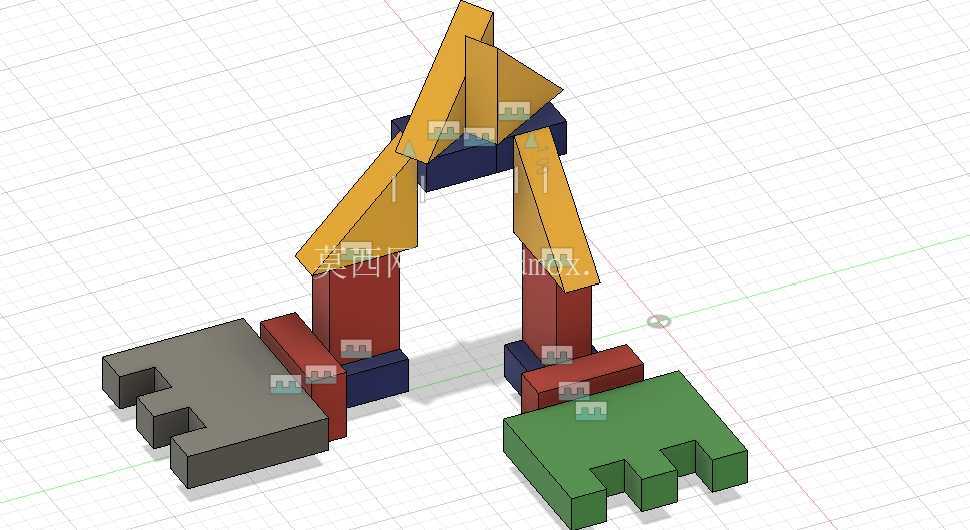

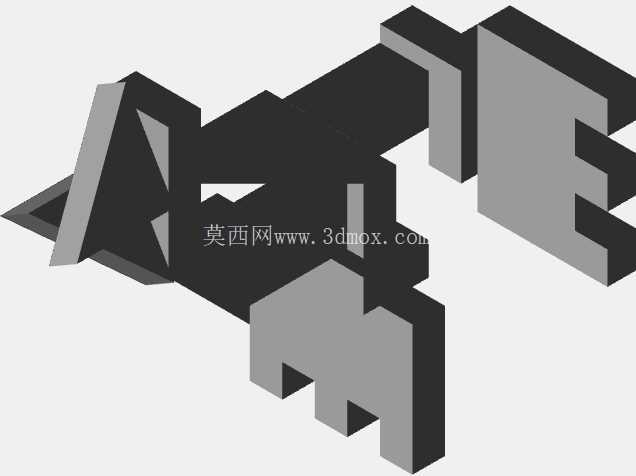

设计过程中最先敲定的是底部基座的互锁逻辑，两个对称分布的底部块体采用了对称的凹凸榫槽结构，槽位的公差控制在0.15mm范围内，既保证拼接时的顺畅度，又能避免组装后出现横向窜动，基座底部做了1.2mm的平整基准面，放置在平面上时不会出现翘曲晃动，基座的总宽度控制在120mm，纵向深度75mm，整体摆放占用的桌面边界不超过150mm*100mm，适配常规的展示盒与教具收纳格尺寸。中部的立柱构件采用了分段式设计，每段立柱的端面都做了定位止口，相邻立柱段拼接时的同轴度偏差不超过0.1mm，立柱与底部基座、顶部斜梁的连接位置都做了嵌入式定位凸台，凸台高度3mm，刚好嵌入对应构件的凹槽内，组装后整体结构的抗侧向推力可达15N，正常触碰不会出现散架情况。

顶部的三角斜梁构件是整套结构的造型核心，设计时特意将斜梁的拼接角度设置为60度，既符合常规城堡建筑的视觉比例，又能保证斜梁对接时的受力均匀，斜梁内侧做了隐藏式的定位卡槽，与立柱顶端的凸台配合时，不会在外观面露出拼接缝隙，保证造型的整体性。所有构件的外边缘都做了R0.8mm的圆角处理，避免拼装过程中出现锐边划伤的情况，同时也符合铸造工艺的脱模要求，减少砂型铸造时的尖角砂眼缺陷。

从铸造工艺适配的角度来看，所有构件的分型面都设置在构件的最大轮廓处，没有出现倒扣结构，无需额外设计抽芯机构就能完成砂型的起模操作，每个构件的壁厚都均匀控制在4mm，不会出现局部壁厚差过大导致的铸造缩孔问题，构件的转角位置都做了工艺圆角过渡，减少铸造应力集中的风险。整套构件组装完成后的总高度为140mm，最高点到安装基准面的垂直距离误差控制在0.5mm以内，所有拼接面的平面度都达到0.1mm/100mm的要求，反复拆装200次后，拼接间隙的增量不超过0.05mm，能够满足长期反复拼装使用的需求。

在结构验证阶段，特意针对不同的拼接顺序做了装配干涉检查，确认不管是先安装立柱再拼接斜梁，还是先将顶部斜梁组装成整体再与立柱对接，都不会出现构件碰撞的问题，每个构件都设计了独立的拔模斜度，外表面拔模斜度1度，内孔位置拔模斜度1.5度，完全适配砂型铸造、低压铸造等多种小批量铸件生产工艺，也可以直接作为注塑模具开发的结构原型，转产注塑件时仅需调整少量壁厚参数即可满足注塑成型的工艺要求。
