带料斗移动剪式重载拆卸作业升降台

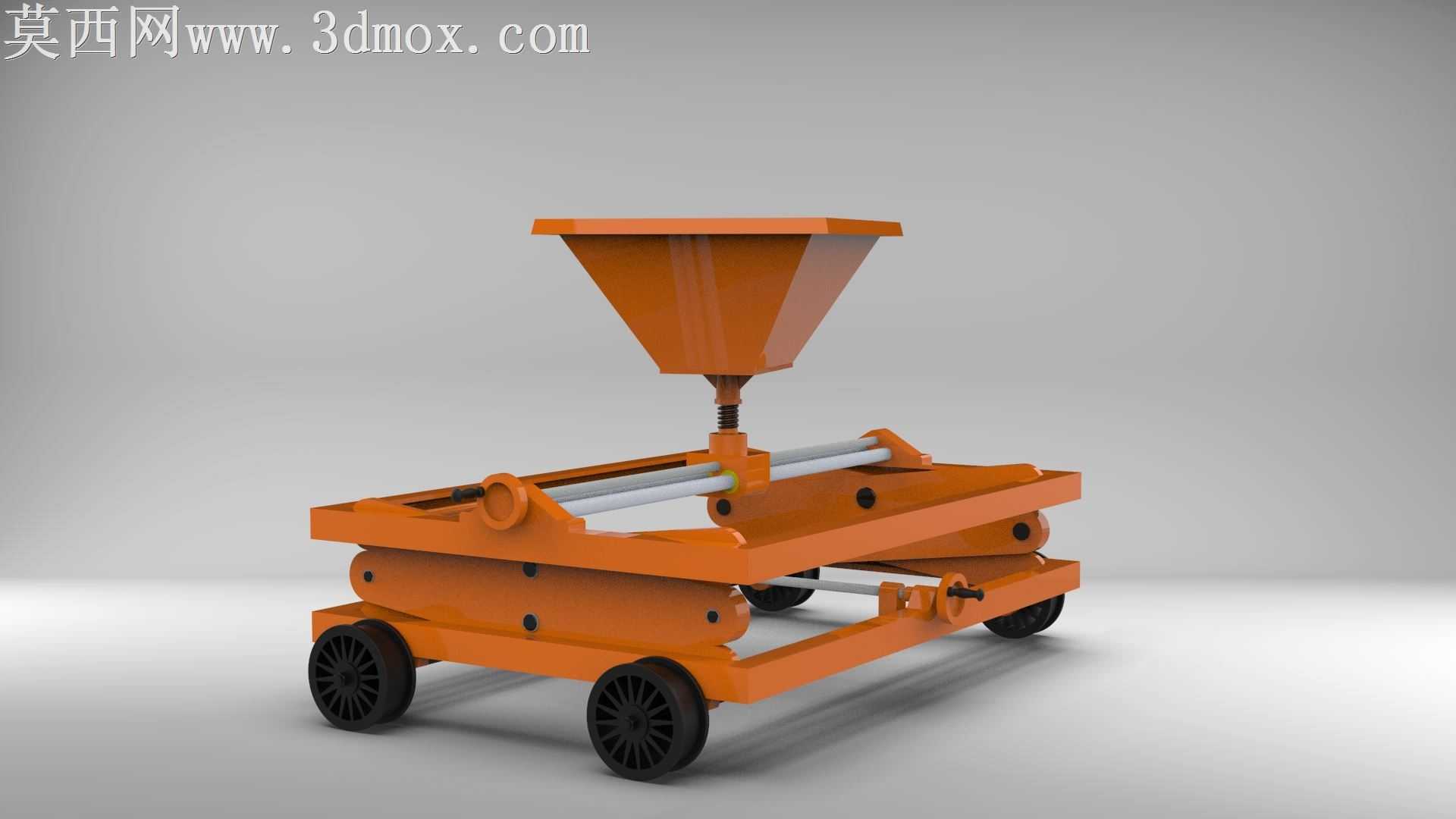

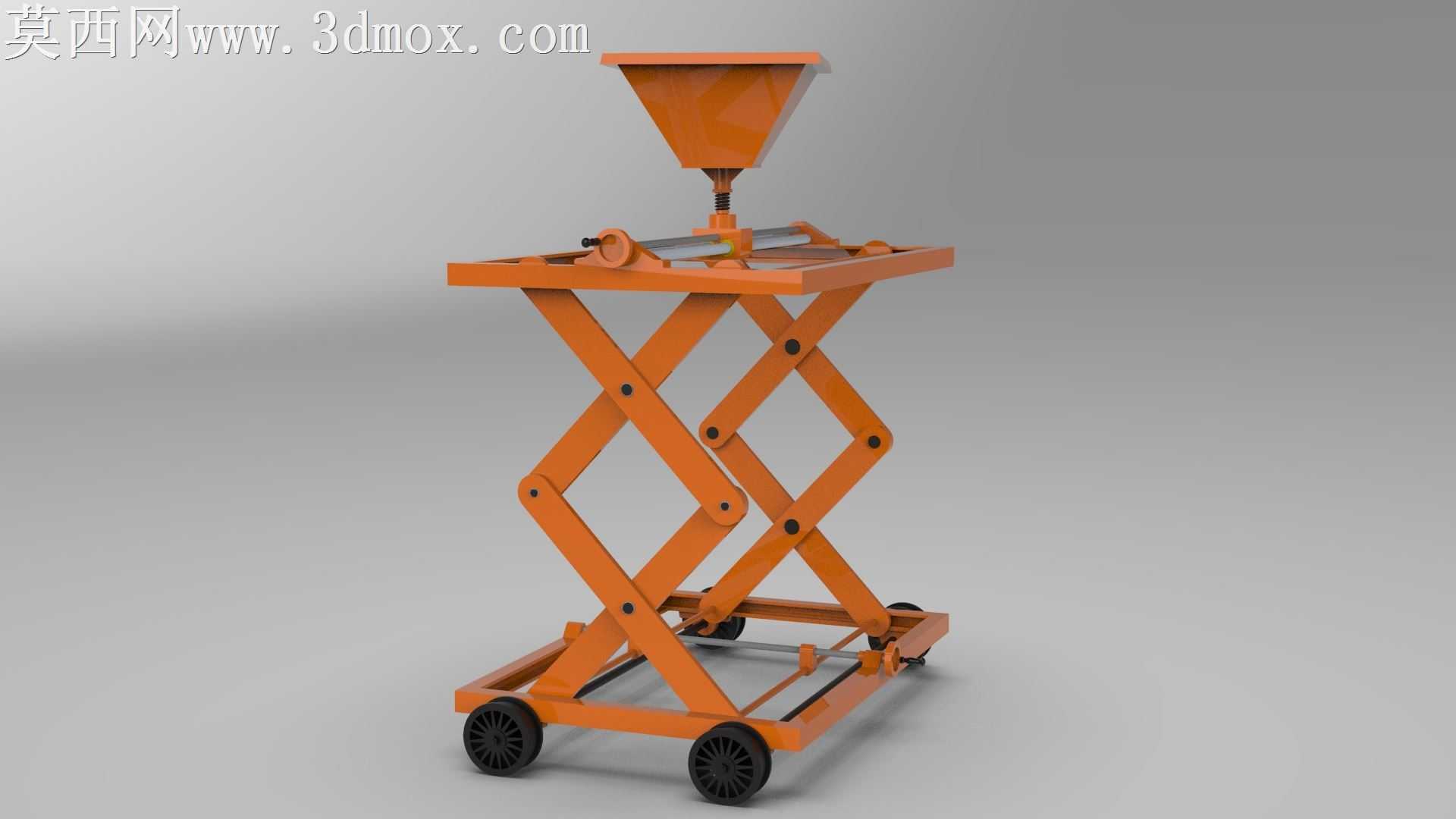

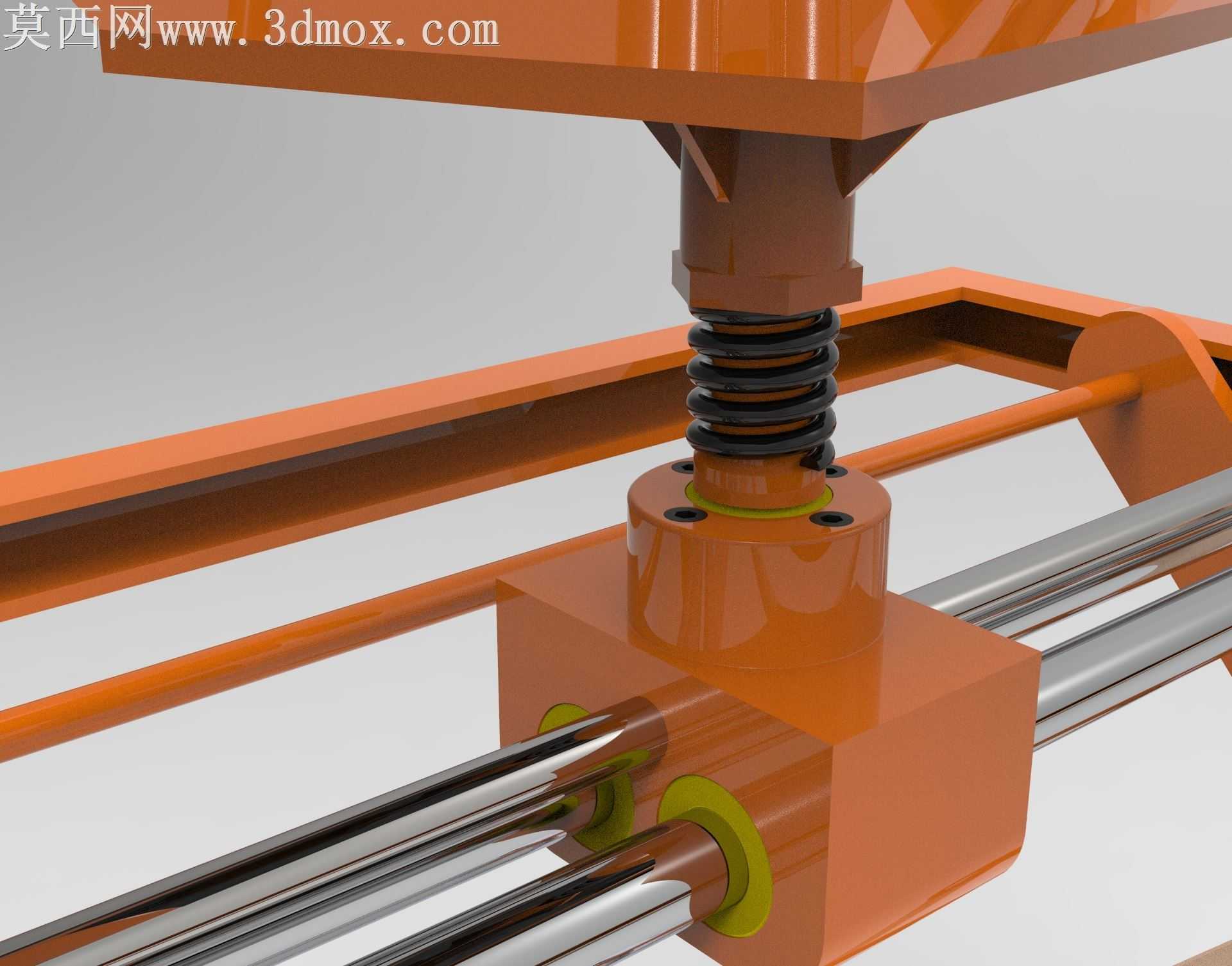

重型机械部件拆卸现场，常遇到待拆部件重量大、作业空间受限，普通支撑设备要么升降行程不足，要么承重后偏载晃荡，甚至因为刚性冲击震松待拆件的连接结构，造成二次损伤。这款剪式升降结构在设计时，直接把两级剪叉的铰接点公差控制在0.02mm以内，剪臂采用对称排布的箱型截面，单侧剪臂的受力路径完全镜像，哪怕料斗内盛放拆卸下来的重型零件重量偏置，两侧剪臂的受力差也能控制在8%以内，不会出现单边剪臂过载弯折的隐患。底部的四个脚轮没有直接固定在底盘框架上，而是在轮架与底盘之间加装了碟簧减震组，拆卸作业时敲击部件产生的高频振动会被碟簧逐层吸收，不会顺着剪臂传导到升降丝杆上，避免丝杆因为长期受振出现螺纹磨损、回程间隙变大的问题。顶部的料斗采用上宽下窄的锥斗结构，斗壁的倾斜角度刚好匹配金属零件的自然安息角，拆卸下来的螺栓、小部件不会卡在斗壁边角，出料时不用额外清理残留。升降驱动的丝杆螺母副选用梯形螺纹，相比滚珠丝杠更耐拆卸现场的粉尘、油污侵蚀，哪怕日常维护不及时，也不会出现滚珠卡滞导致升降骤停的问题。底盘侧面的手摇驱动轮位置特意做了下沉处理，作业人员站在地面就能轻松摇动手轮调整高度，不用踮脚或者俯身操作，长时间作业也不容易产生肢体疲劳。剪臂之间的横向连接杆没有采用满焊固定，而是用铰制孔螺栓穿接，后期如果某根剪臂出现磨损，只需要松开螺栓就能单独更换，不用把整个升降架全部切割拆解，大幅降低后期维护的成本。料斗与顶部工作台的连接采用快拆销结构，需要承载平面类大部件时，拔掉快拆销就能取下料斗，换装平工作台面，适配不同类型的拆卸作业需求。剪臂的铰接轴套采用自润滑铜套，不用频繁加注润滑脂，在多粉尘的车间环境里也能长期保持转动顺畅，不会因为粉尘进入轴套出现卡涩、异响。底盘的框架边角全部做了圆弧过渡，没有尖锐的焊渣棱角，作业人员来回走动时不会被边角刮蹭受伤，细节处贴合车间作业的安全要求。
