小型教学用亚音速风洞结构三维设计

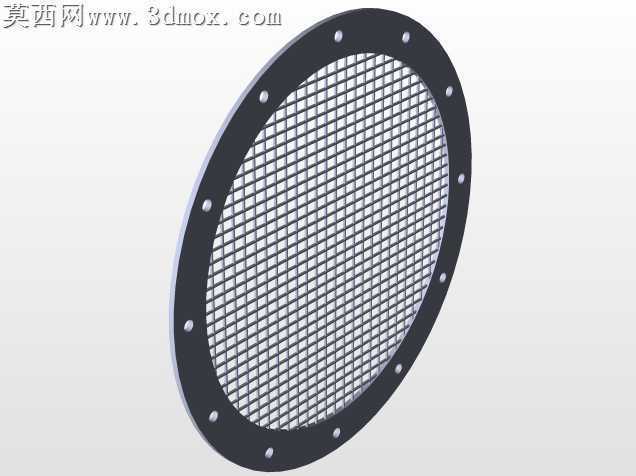

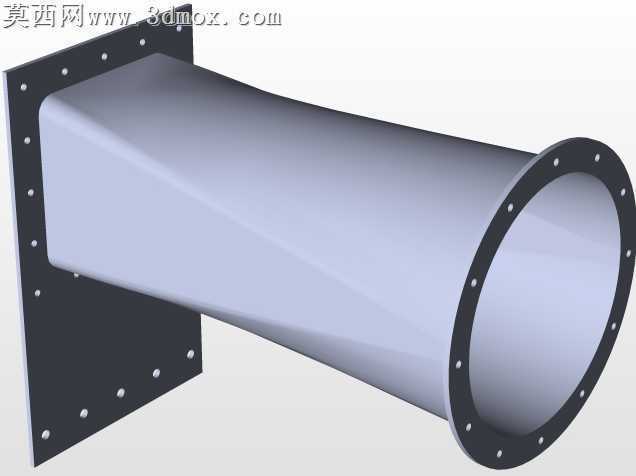

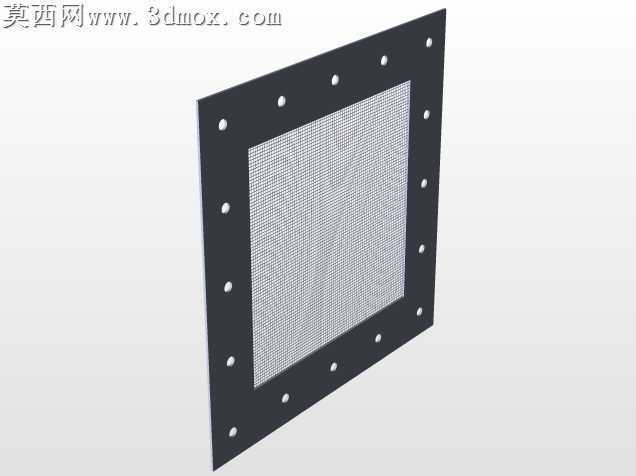

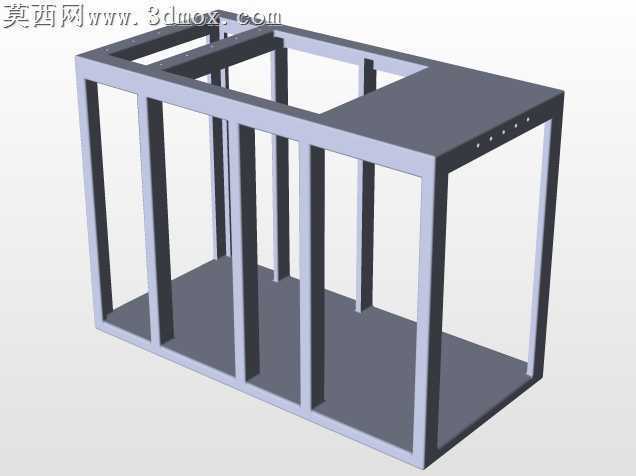

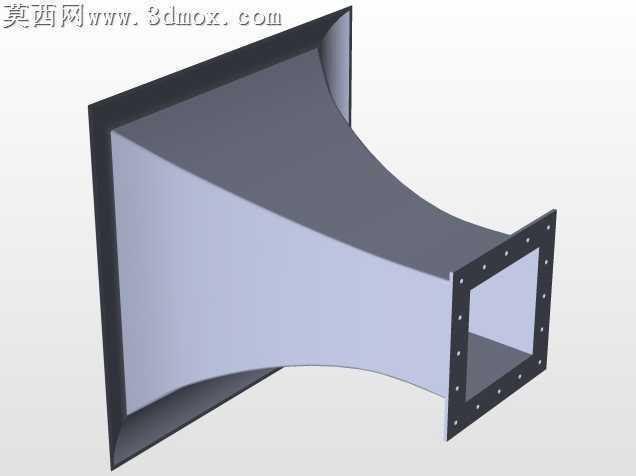

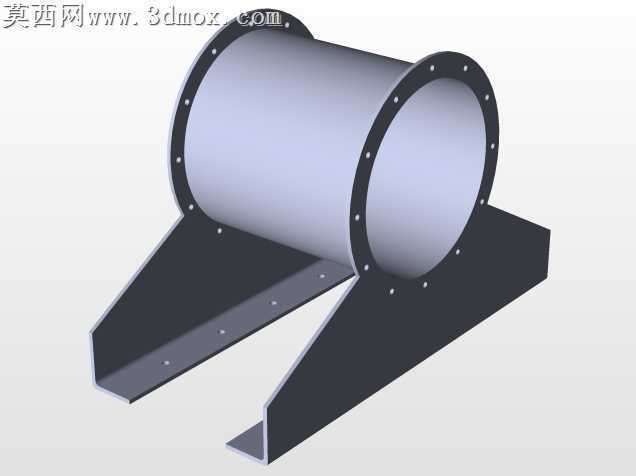

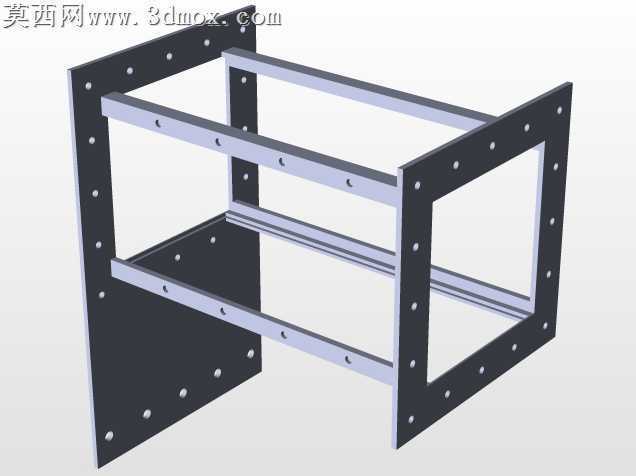

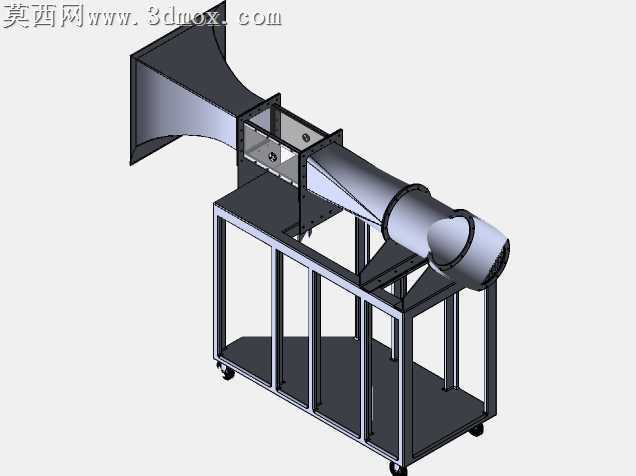

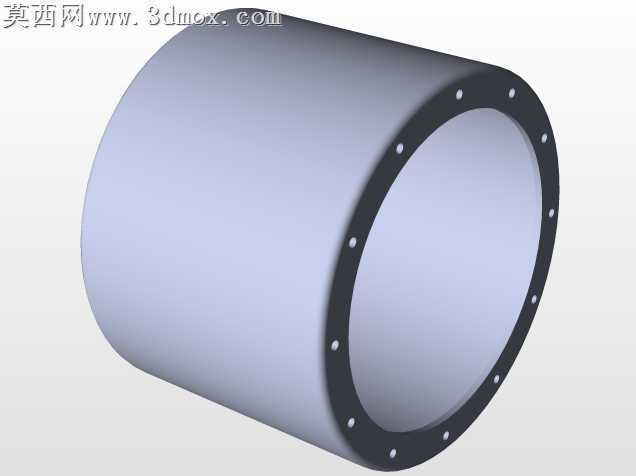

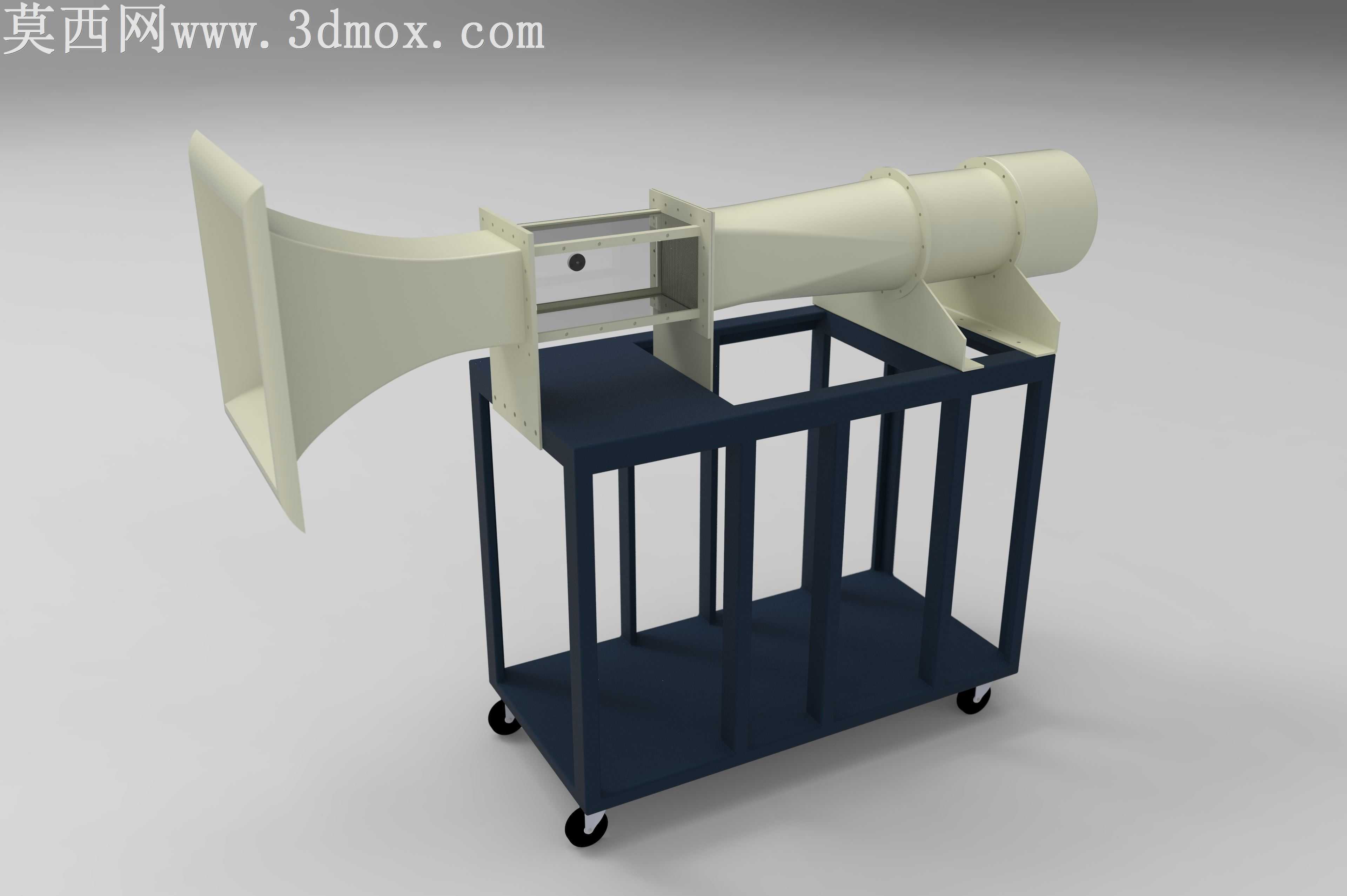

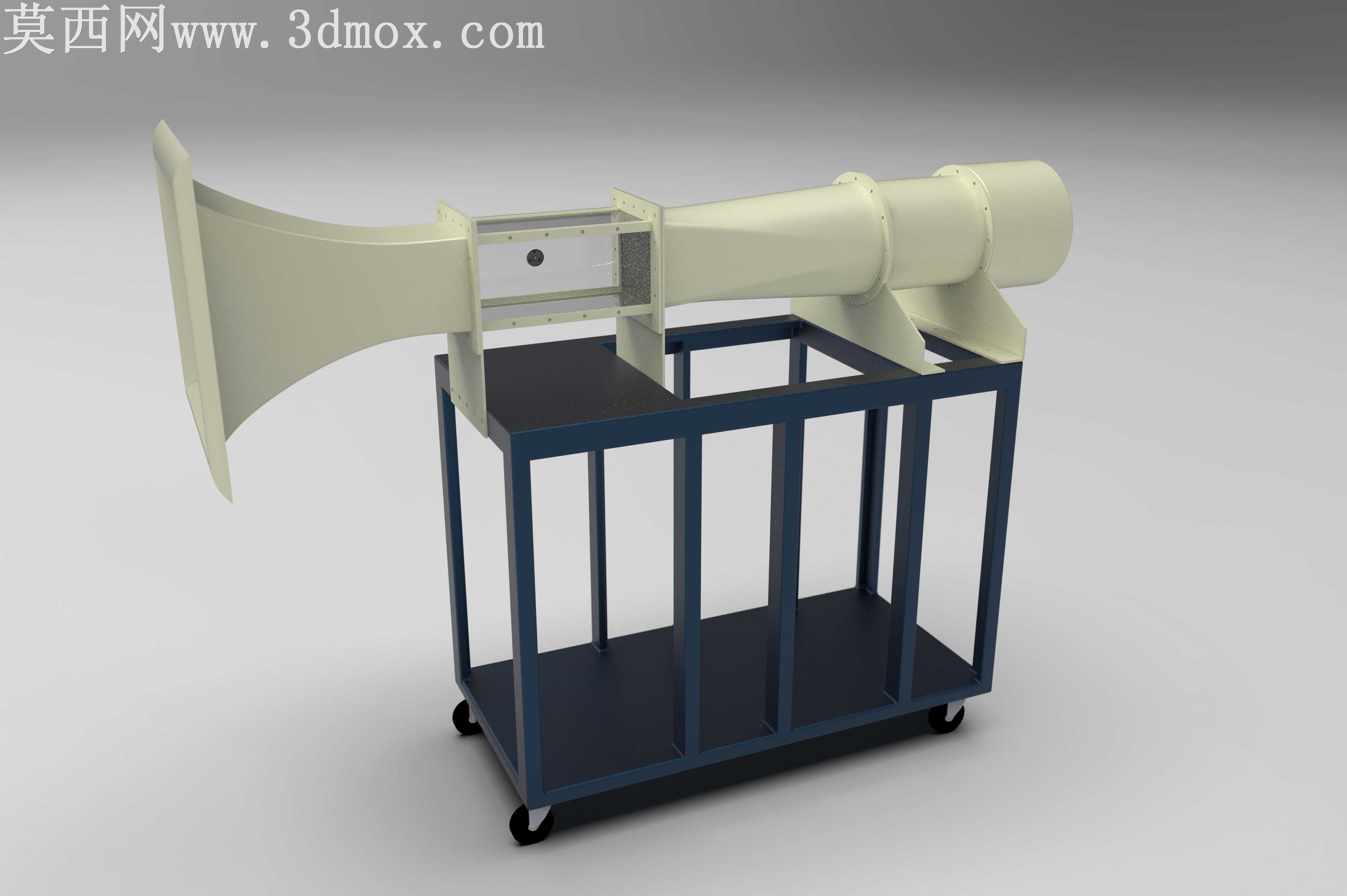

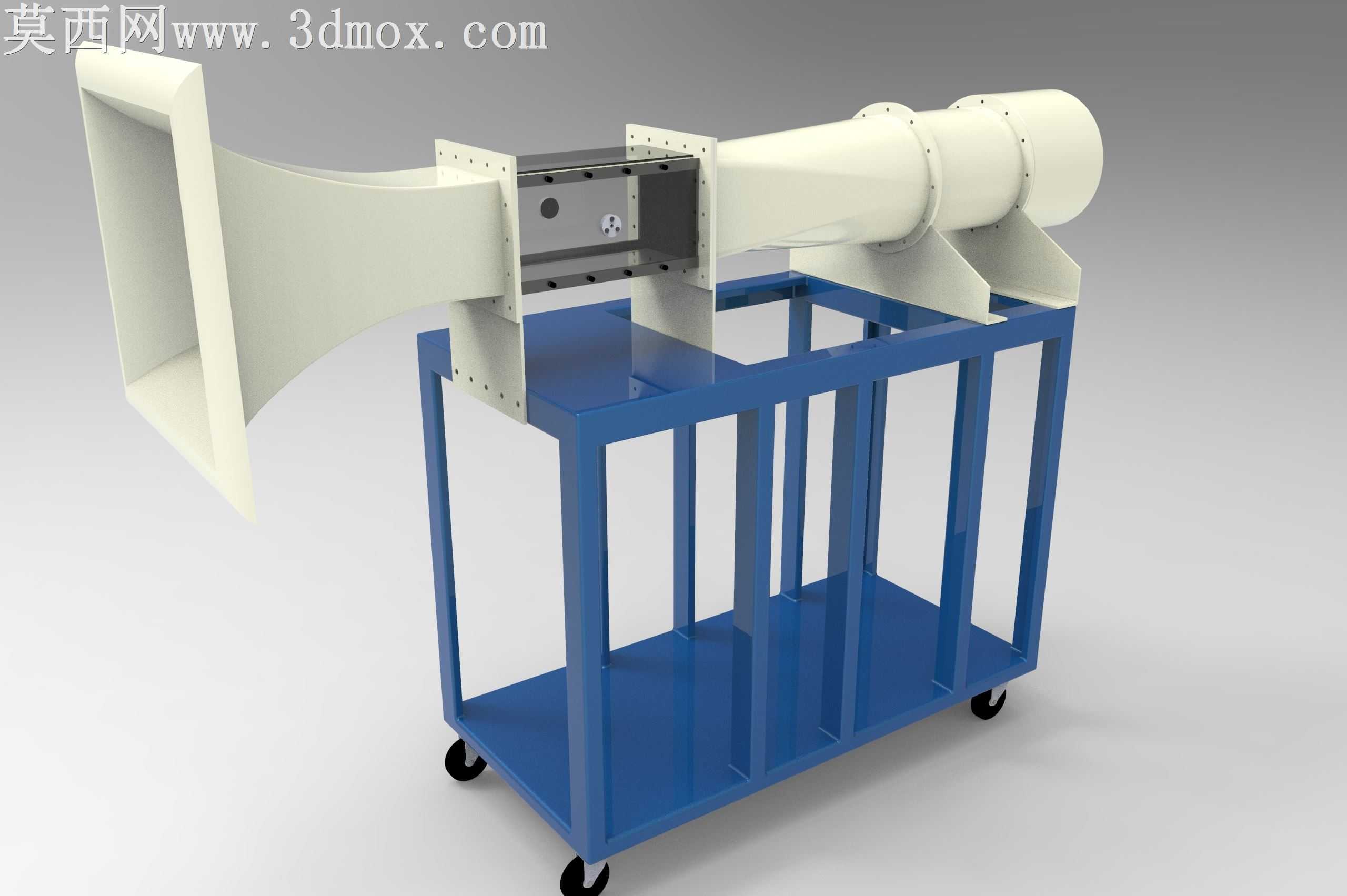

做这个风洞模型的时候最先考虑的是教学场景的适配，毕竟是简化近似尺寸的版本，不用完全照搬工业级风洞的厚重结构，得兼顾结构辨识度和建模效率。最先搭的是底部带脚轮的机架，选方钢型材做框架是因为这类承托结构用标准型材建模快，后续装配也不用额外做复杂的连接特征，两层置物板的设计特意留了足够的下层空间，平时放实验配件或者配重块都方便，四个脚轮加了刹车结构的简化特征，推到不同教室做演示的时候能固定住不晃。风洞主体的流道部分是最花心思的，入口的收缩段曲面没直接用简单的锥面，而是按低速风洞的收缩曲线做了顺滑过渡，避免气流在壁面出现分离，这里调曲面的时候反复改了三次曲率，一开始做的锥面角度太陡，渲染的时候能看到曲面转折的硬边，后来用放样特征顺着进出口的截面轮廓慢慢过渡，还特意把法兰连接的位置留了均匀的螺栓孔位，每段筒体之间的法兰对齐公差在建模的时候就卡好了，装配的时候不会出现孔位错位的问题。中间的实验段特意做成了透明视窗的结构示意，虽然是简化模型，但还是把观察窗的安装槽、上下壁面的测压孔位都做了简化特征，方便教学的时候指认各个功能区，后面的扩散段和动力段衔接的位置加了支撑筋，毕竟筒体是悬臂架在机架上的，不加支撑的话实际结构会有震颤，建模的时候把支撑筋的角度顺着筒体的弧度走，既不突兀也能体现结构受力的考量。材质调试的时候，机架选了哑光的工业蓝漆质感，风洞筒体用米白色的哑光工程塑料质感，没有做太亮的反光，避免渲染的时候反光盖住结构细节，实验段的透明部分调了轻微的磨砂透光感，不会像玻璃那样完全透过去看不清边界。整个模型没有做多余的装饰特征，所有结构都是围绕教学演示的核心需求做的取舍，省略了工业风洞里复杂的调压、测速附属部件，把核心的流道结构、支撑机架、连接法兰都做的清晰明了，不管是做课件演示还是简单的流体原理展示，都能一眼看懂亚音速风洞的基本构造，装配的时候所有配合都用了同轴和面重合的标准配合，后续要是想改尺寸做不同规格的风洞，直接替换对应段的截面参数就能快速生成新的版本，不用重新搭整个装配体的结构。
