法兰安装式混合式步进电机结构设计

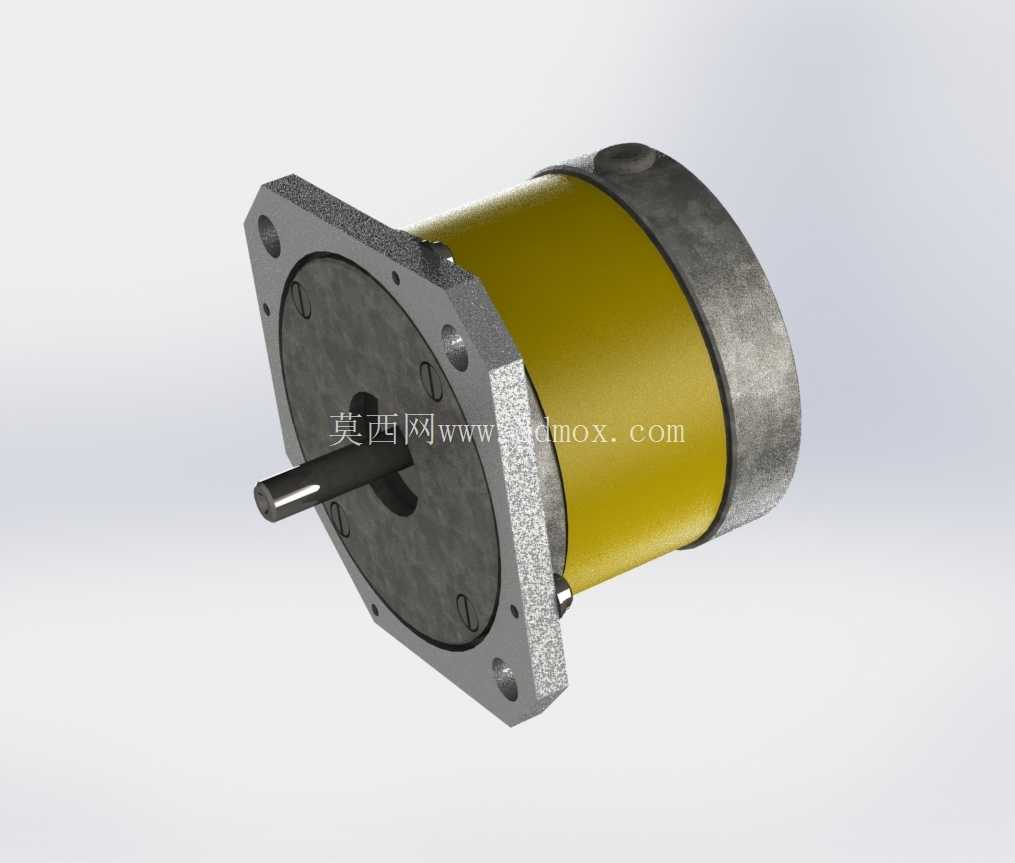

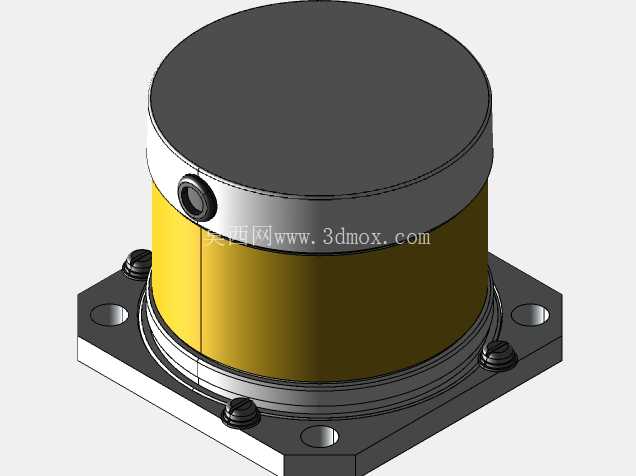

做设备结构选型的时候，步进电机的安装适配性往往是最先要卡的硬指标，这款方形法兰安装的步进电机，在小型自动化设备、桌面级CNC、3D打印设备、办公自动化传动机构里的适配度非常高。先从安装边界说起，前端方形法兰带四个沉头安装孔，孔位遵循常规小功率步进电机的安装孔距规范，安装时不需要额外做转接板，直接通过M3或者M4的内六角螺丝就能固定在设备的安装立板上，法兰端面的定位凸台可以和安装板的定位孔配合，保证电机输出轴和传动机构的同轴度，避免因为安装偏心带来的轴系磨损、运转噪音偏大的问题。输出轴采用单出轴D型切边设计，和同步轮、齿轮、联轴器配合的时候，不需要额外打顶丝孔就能实现周向固定，传递额定扭矩的时候不会出现打滑空转的情况，轴伸长度控制在合理范围，搭配不同厚度的联轴器或者带轮时，不会出现轴端顶到传动件内部、或者啮合长度不足的问题。

从功能特性来看，这款电机属于混合式步进电机的范畴，定子绕组的排布经过优化，低速运转时的扭矩输出平稳，不容易出现低频共振的问题，在开环控制的场景下，不需要额外加装阻尼器就能满足大部分低速传动的需求，适合做开环控制的点位传动，比如小型设备的送料机构、打印平台的位移驱动、小型工装的工位切换驱动。机身外壳采用金属端盖加定子壳体的结构，后端盖预留了出线孔，绕组引线可以从后端直接引出接驱动器，接线的时候不会和周边的传动结构产生干涉，机身的圆柱段外径和法兰边长匹配，安装时周边的避让空间不需要做额外放大，在紧凑的设备内部布局时，能有效节省安装空间。

设计思路上，这款电机的结构完全围绕易安装、易适配的方向做的优化，前端法兰的安装孔做了沉头处理，螺丝从法兰正面锁入的时候，螺丝头不会突出法兰端面，不会和安装板上的其他结构产生刮蹭；机身表面做了氧化或者喷涂处理，在常规车间环境下使用时，能起到基础的防锈防腐蚀作用，不需要额外做防护外壳。内部的转子和定子的气隙控制在合理范围，既保证了足够的扭矩输出，又不会因为气隙过小导致装配难度提升、运转时出现扫膛的问题。端盖和定子壳体的配合采用止口定位，装配的时候能保证前后端盖的同轴度，轴承室的尺寸公差控制在常规电机的标准公差范围内，更换同型号轴承的时候不需要做额外的修配，后期维护的便利性很高。

实际应用场景里，这款电机除了常规的工业小型设备使用，在桌面级的自动化改造项目里也非常好用，比如给老式的小型台钻加装自动进给机构、给小型传送带做驱动单元、给自动化料仓做拨料驱动，都能直接选用这款电机，不需要重新设计安装结构。在做三维建模的时候，这款模型的所有安装尺寸都和实物一致，导入设备装配体里的时候，可以直接用来做干涉检查，模拟安装时的周边空间预留，比如检查电机和设备机架、走线槽、周边传动件的距离是否足够，输出轴和联轴器的配合长度是否合适，法兰安装孔和安装板上的孔位是否对齐，能有效减少实际加工装配时出现的尺寸不匹配问题。另外电机的出线方向在模型里也做了还原，做布线设计的时候，可以提前规划线缆的弯曲半径，避免线缆和运动部件产生摩擦，提升设备整体的布线合理性。

从结构细节来看，前端盖的轴承位置做了密封槽设计，可以加装密封圈防止灰尘、切削液进入电机内部，在有少量粉尘的加工场景下使用时，能有效提升电机的使用寿命；后端盖同样配备轴承支撑，输出轴的径向跳动控制在很小的范围，带动精密传动件的时候，能保证传动的平稳性，不会因为轴的跳动导致同步带跑偏、齿轮啮合间隙不均匀的问题。机身的长度对应相应的扭矩等级，选型的时候可以根据需要的扭矩、安装空间的长度限制直接对应选型，不需要反复核对尺寸参数。
