小型四轮玩具车转向机构结构设计

这套转向机构主要面向小型四轮玩具载具的底盘开发场景，可直接适配木质、塑料材质的平板式玩具车底盘，也可经过参数调整后用于小型教学演示载具、简易智能小车的转向系统搭建，核心作用是通过前端操纵部件的转动，同步带动两侧前轮完成角度偏转，实现载具的行进方向调整，整套结构没有复杂的电控组件，完全依靠机械连杆的传动配合完成动作，可靠性强，装配门槛低，很适合作为机械原理教学的演示样件，也能直接用于量产小型玩具车的结构参考。

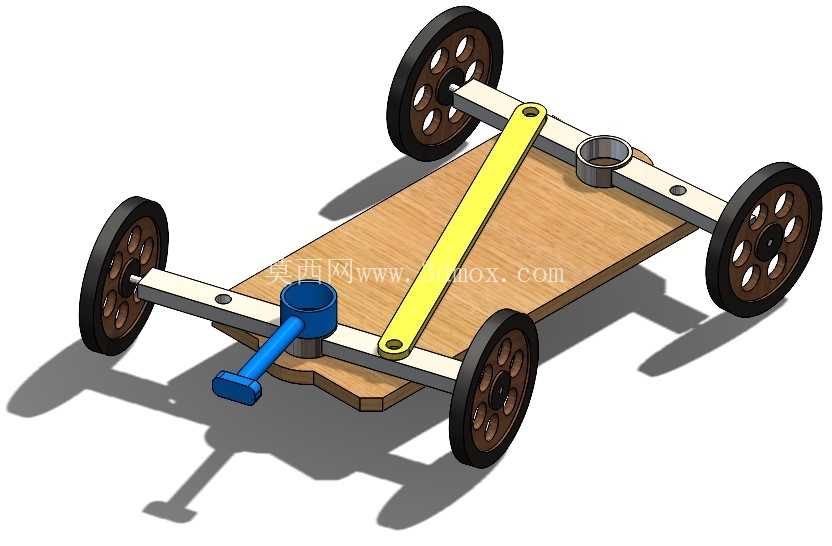

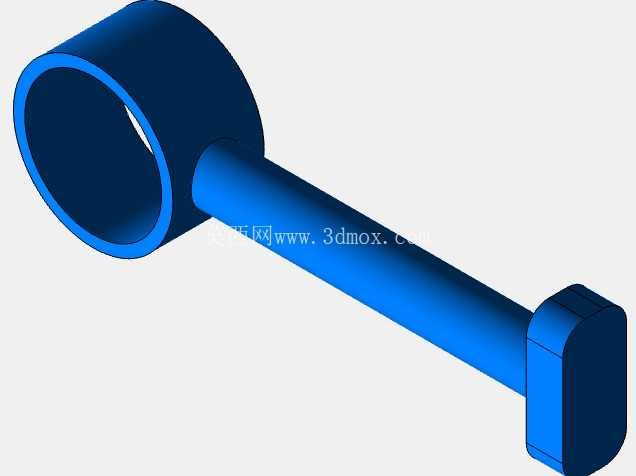

从功能特性来看，整套转向机构采用阿克曼转向的基础原理简化设计，前端设置的操纵杆直接连接转向主销，主销通过轴承结构固定在底盘前端的安装位，可绕垂直轴线自由转动，主销侧部连接一根长条状转向连杆，连杆两端分别与左右前轮的转向节铰接，当操纵杆带动主销转动时，连杆会同步推拉两侧转向节，让两个前轮按照匹配的偏转角度转动，避免转向过程中出现轮胎侧滑的问题。四个车轮均采用轮毂加轮轴的装配结构，后轮为固定随动轮，轮轴直接固定在底盘后端的安装座上，仅承担承载与滚动行进的作用，不参与转向动作，前轮的转向节上预留了轮轴安装孔，车轮可绕轮轴自由转动，同时转向节可绕自身的垂直销轴转动，完成转向动作。底盘上还预留了圆柱形的安装座，可用于加装动力组件、配重块或者其他功能扩展部件，不需要额外打孔修改底盘结构。

设计过程中优先考虑了装配的便捷性与动作的流畅度，所有铰接位置都预留了合理的配合间隙，避免连杆运动过程中出现卡滞，转向连杆的长度经过反复校核，确保左右轮的偏转角度差符合小型载具的转向需求，最小转弯半径可控制在车身长度的1.2倍左右，完全满足小型玩具车的转向灵活性要求。所有零部件的结构都做了简化处理，没有复杂的曲面特征，不管是3D打印制作小样，还是开模量产，都能有效控制加工成本，轮轴、连杆等受力部件都采用等截面设计，受力均匀，日常把玩过程中不容易出现变形断裂的问题。

安装边界方面，整套转向机构适配的底盘平板长度在200mm到250mm之间，宽度在120mm到150mm之间，厚度不做严格限制，只要能在对应位置开出固定孔即可。前端转向主销的安装位置距离底盘前端边缘预留20mm的安装空间，左右前轮的轮距控制在110mm左右，后轮轮距与前轮保持一致，前后轮的轴距设置在160mm左右，转向连杆的安装高度距离底盘上表面10mm，避免连杆运动过程中与底盘表面发生摩擦。操纵杆的长度设置为40mm，转动角度范围在左右各35度之间，不会因为转动角度过大导致连杆与车轮或者底盘发生干涉。车轮的直径设置为50mm，宽度15mm，轮轴直径4mm，所有铰接孔的直径统一为3mm，方便选用标准的销轴或者螺丝完成装配，不需要定制特殊规格的紧固件。

实际装配过程中，只需要先将前后轮轴的固定座通过螺丝或者胶粘的方式固定在底盘对应的位置，再将转向主销、转向节、连杆组装成完整的转向总成，固定到底盘前端的安装位，最后装上车轮即可完成整套结构的搭建，装配完成后只需要在铰接位置添加少量润滑脂，就能保证转向动作顺滑无卡顿，整套结构的承载能力可达到5kg左右，完全满足小型玩具车、教学演示载具的使用需求，也可以作为基础结构进行扩展，加装舵机等电控组件后就能实现遥控转向功能，适配更多的应用场景。
