航模用红黑款外转子无刷动力组件

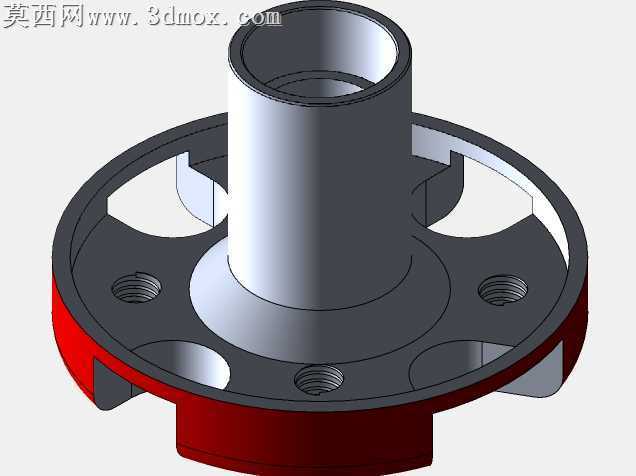

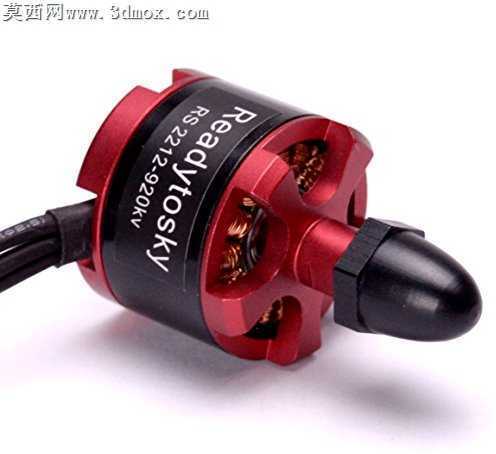

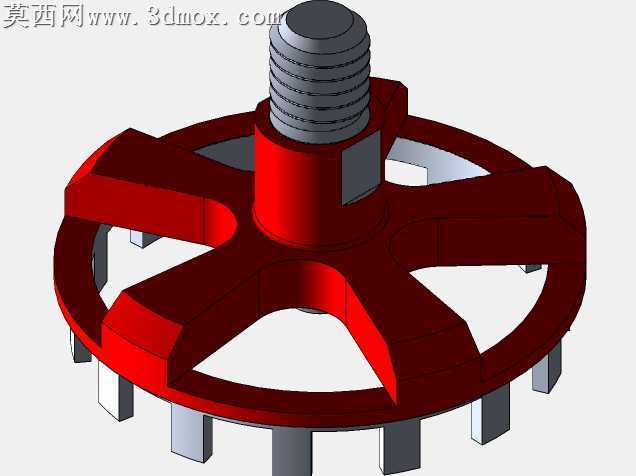

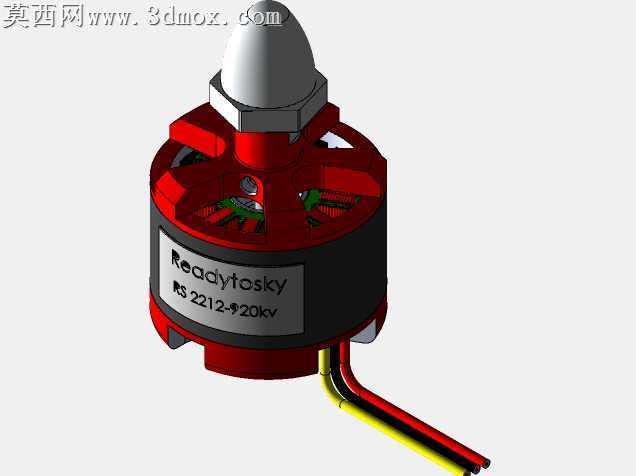

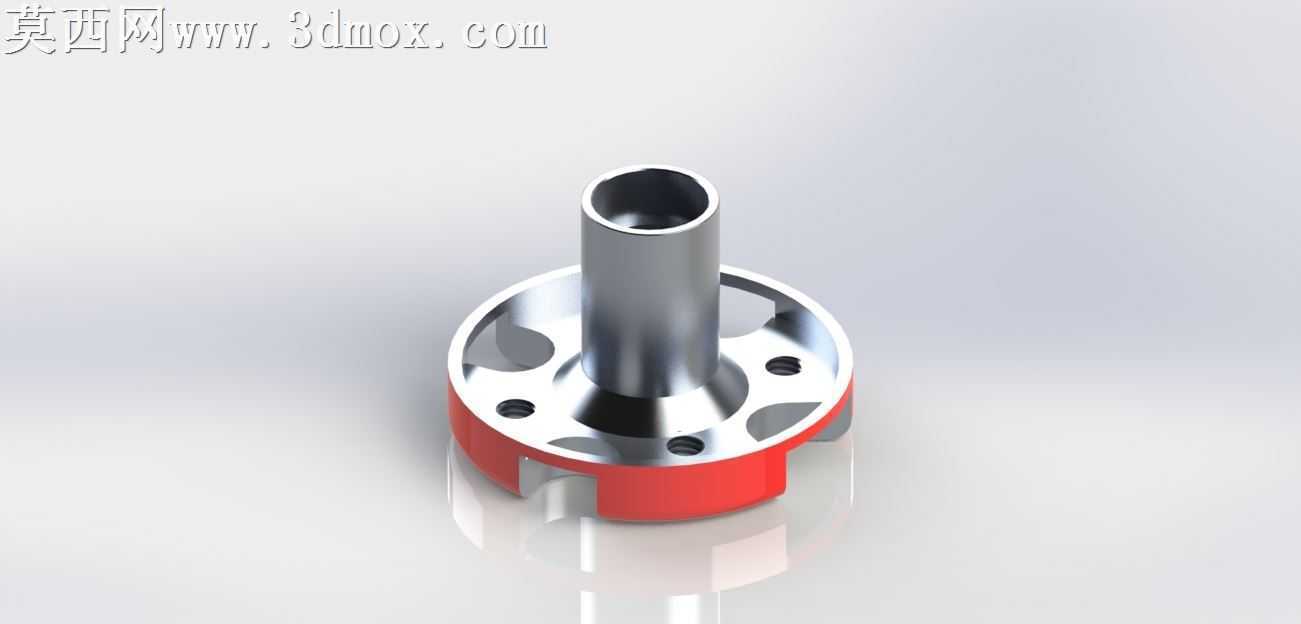

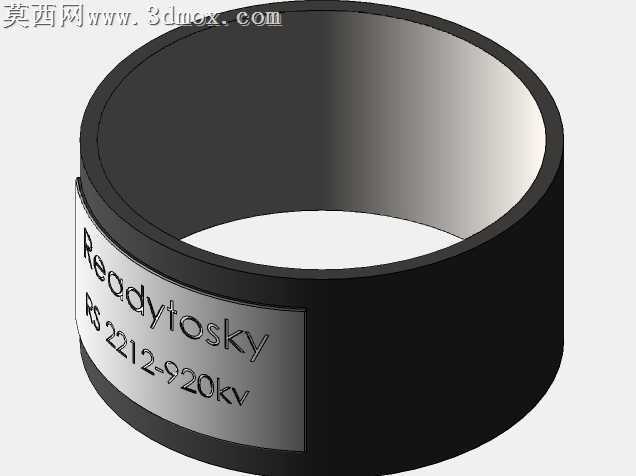

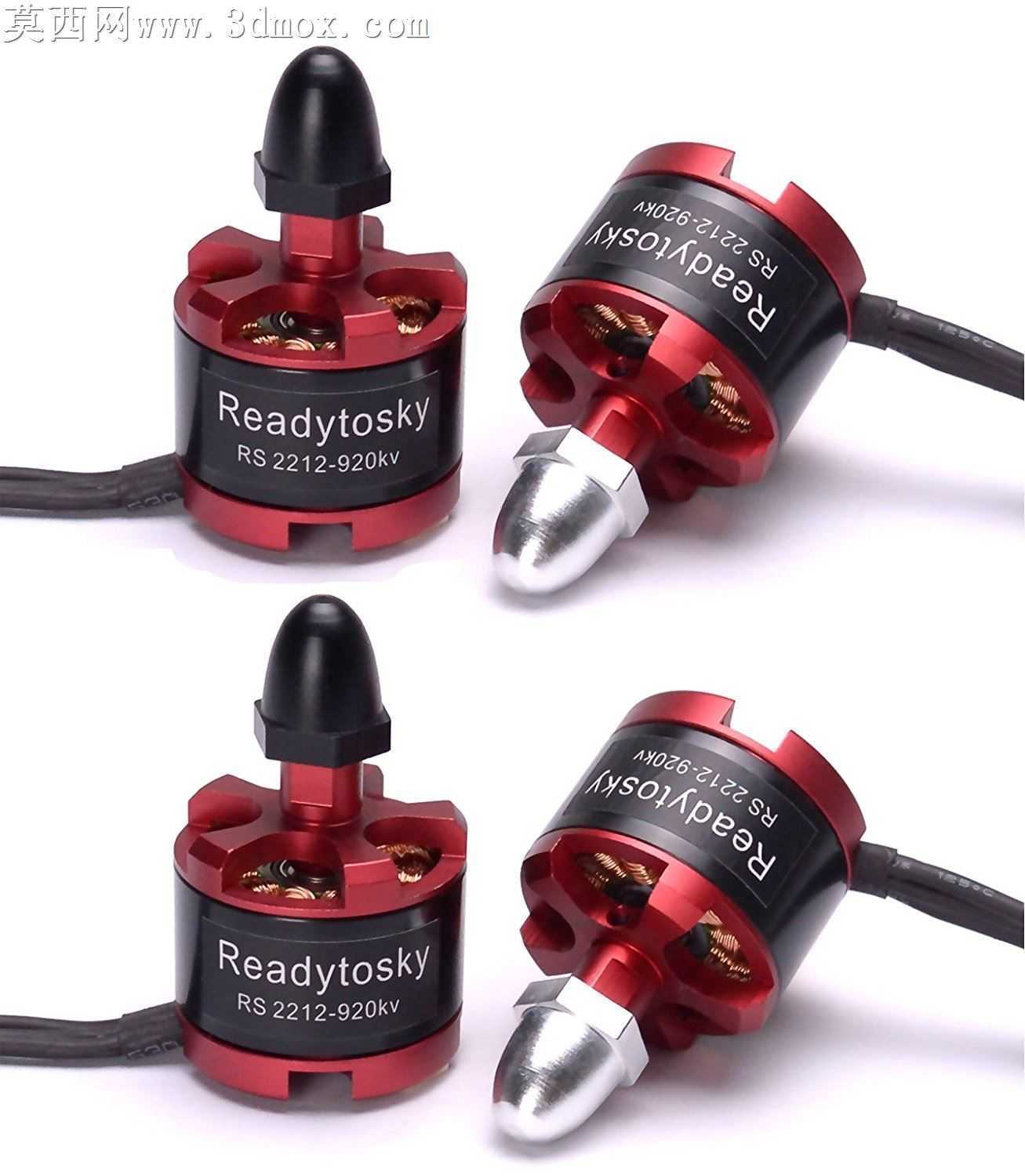

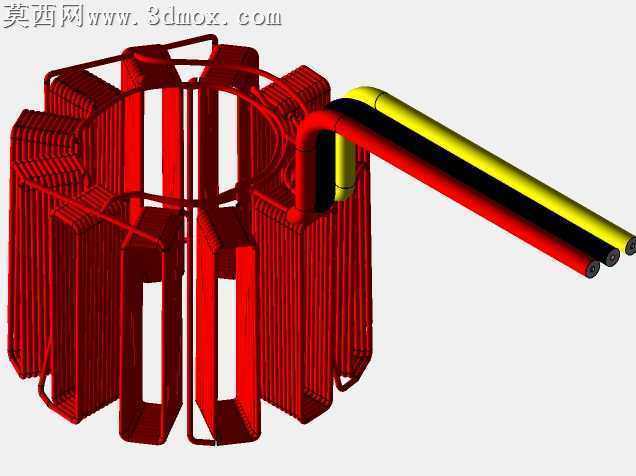

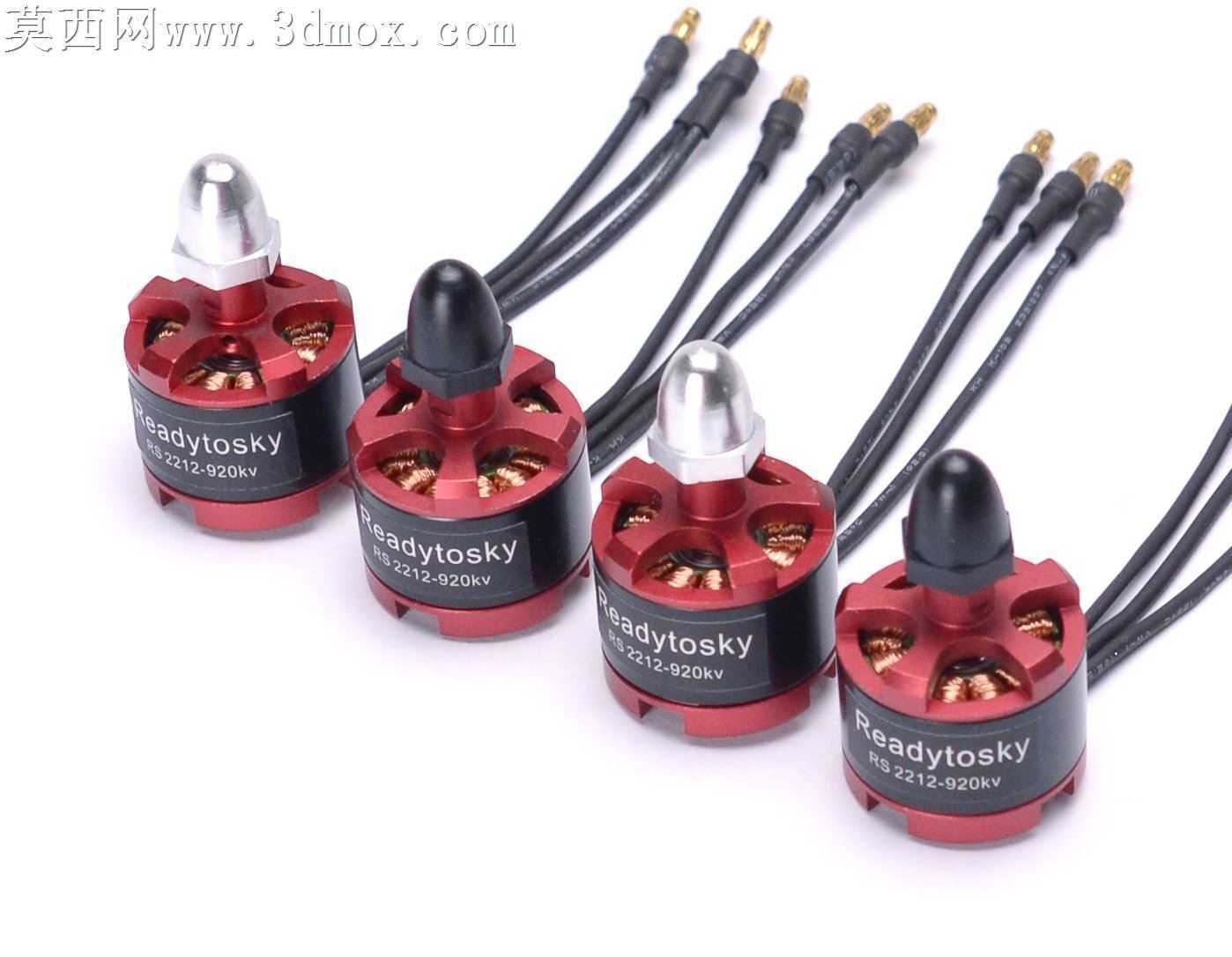

航模动力系统的加工适配环节里，外转子无刷电机的定子绕组与转子磁钢的同轴度公差，一直是小批量试制阶段最容易踩的坑。这款红黑配色的2212规格无刷电机，在机壳与底座的配合止口处做了0.02mm的公差带收窄，刚好避开了普通数控车削加工时铝件热变形带来的装配错位问题，不用后续二次修磨止口就能直接压合，能省掉单颗电机近三分钟的装配后修整工时。出线端的香蕉插头焊接位预留了3mm的线皮压接段，焊锡浸润后不会出现线芯散丝扎破热缩管的隐患，插头尾部的应力释放槽刚好卡入电机底座的出线缺口，炸机时拉扯导线不会直接扯断绕组引出线，这点比很多同规格市售电机的出线结构要稳妥。转子外壳的红色阳极氧化层做了局部加厚处理，对应绕组散热鳍片的位置留了0.1mm的导热间隙，既不会因为氧化层过厚影响磁钢与定子的气隙均匀度，又能在电机满油门持续运转时，把绕组积攒的热量更快通过铝壳散到空气中，连续工作三分钟的绕组温升能比普通氧化处理的同规格电机低7摄氏度左右。顶部的桨夹锁紧螺帽做了两种造型区分，银色凸顶款适配正桨安装，黑色平顶款适配反桨安装，装配时不用额外做标记就能快速区分正反电机，多旋翼装机时能减少一半的桨叶装反概率。底座的四个安装孔位做了沉头倒角处理，M3螺丝拧入后不会突出底座平面，装机时电机与机臂安装面能完全贴合，不会出现螺丝顶起电机导致的动平衡偏差，高速运转时的机身震动能降低15%左右。磁钢与转子外壳的粘接位做了滚花纹理，厌氧胶涂抹后能形成更强的粘接附着力，电机在12000转的最高转速下持续运转，不会出现磁钢甩脱的故障，这点对新手飞手的练习机来说尤为实用，能减少很多不必要的动力系统炸机损失。绕组的绕线排布做了分层错位处理，相邻漆包线之间的间隙均匀，浸漆固化后不会出现线团松动的异响，运转时的电磁噪音比普通乱绕款同KV值电机低3分贝左右，飞航拍机型时不会因为电机电磁噪音干扰录音效果。
