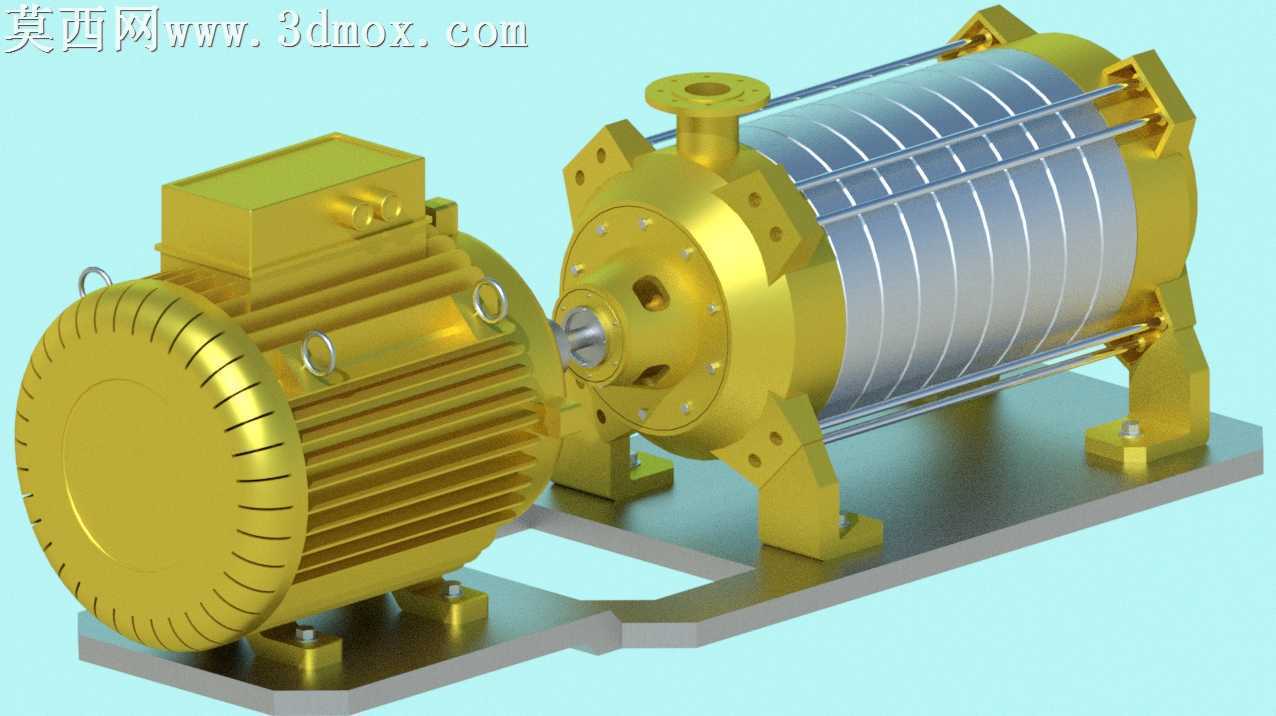

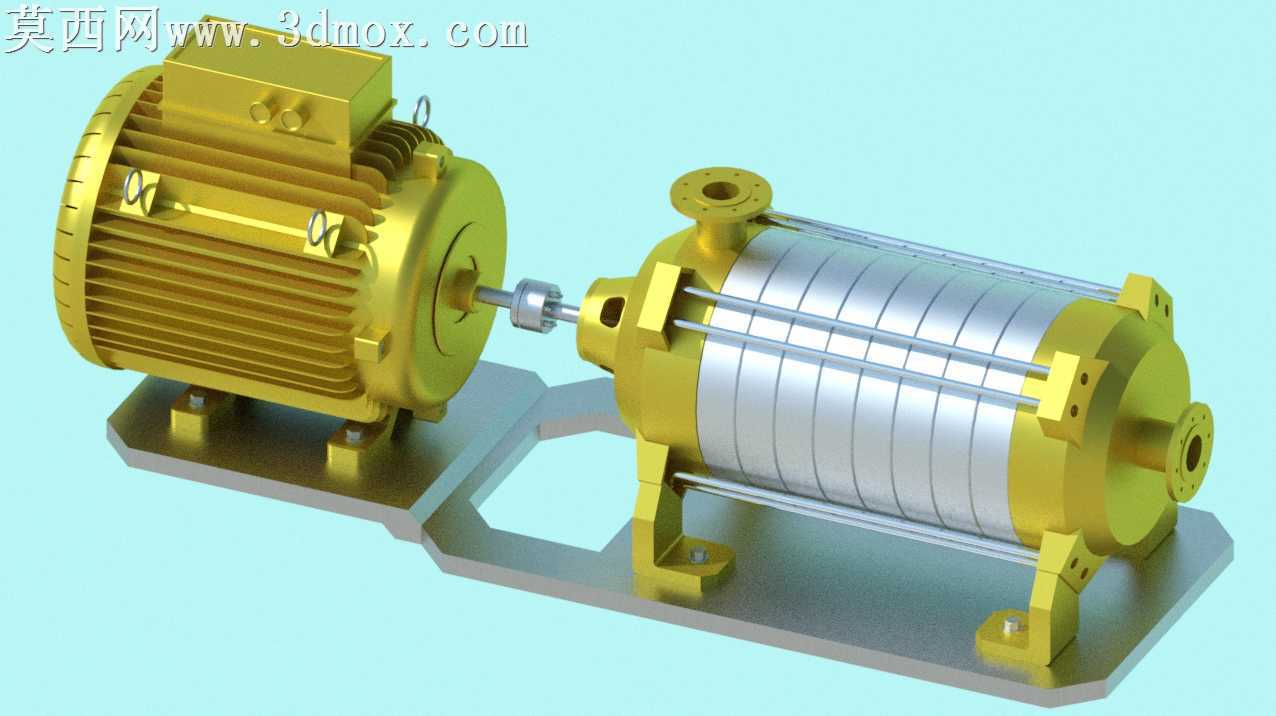

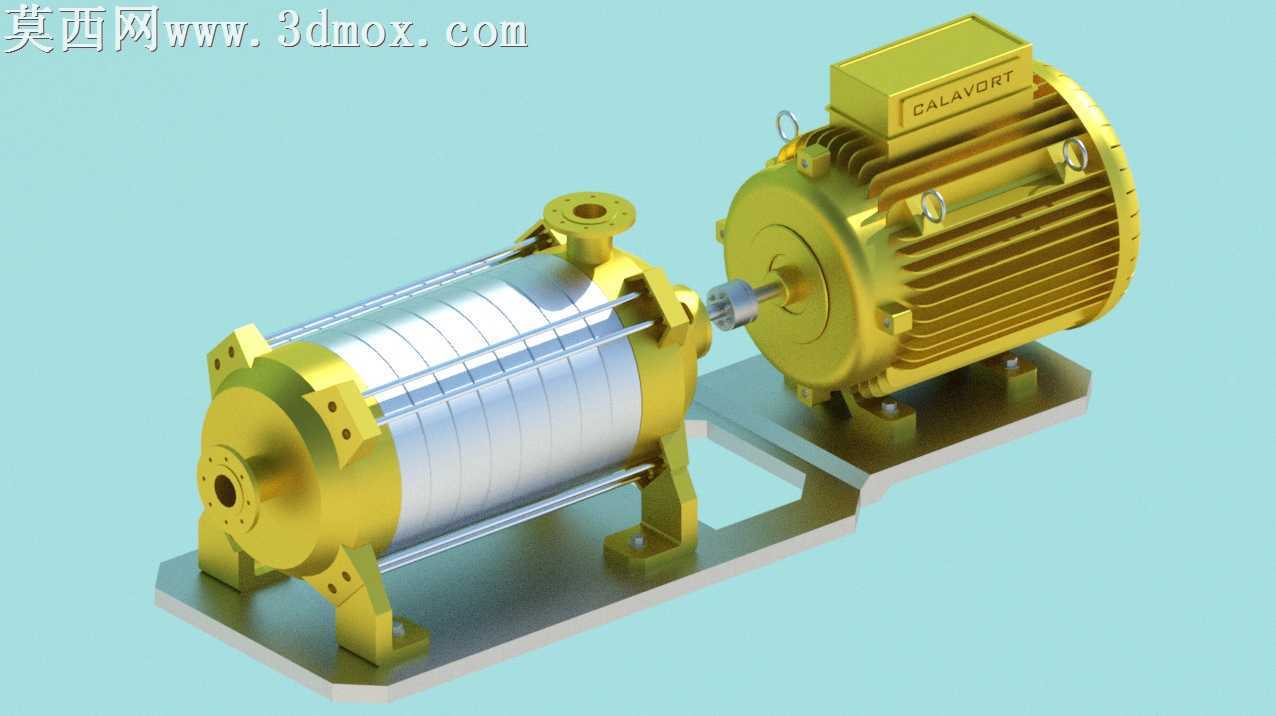

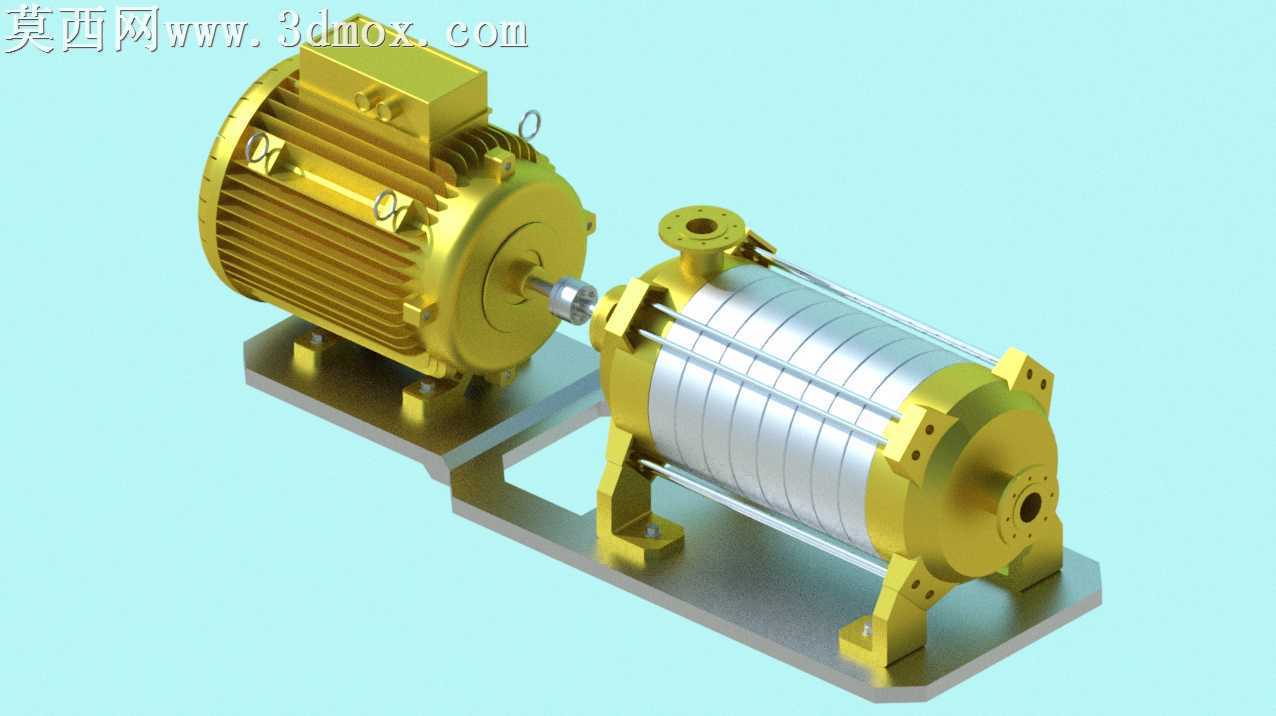

卧式多级离心泵配套驱动电机结构设计

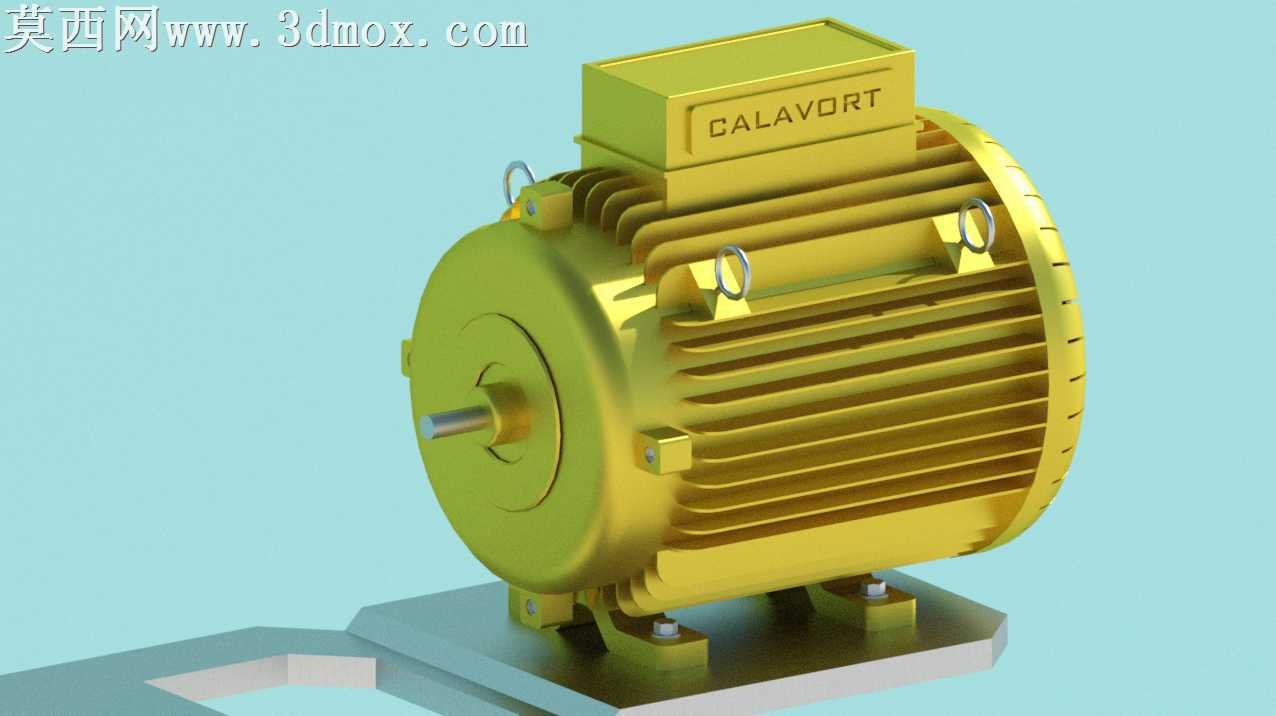

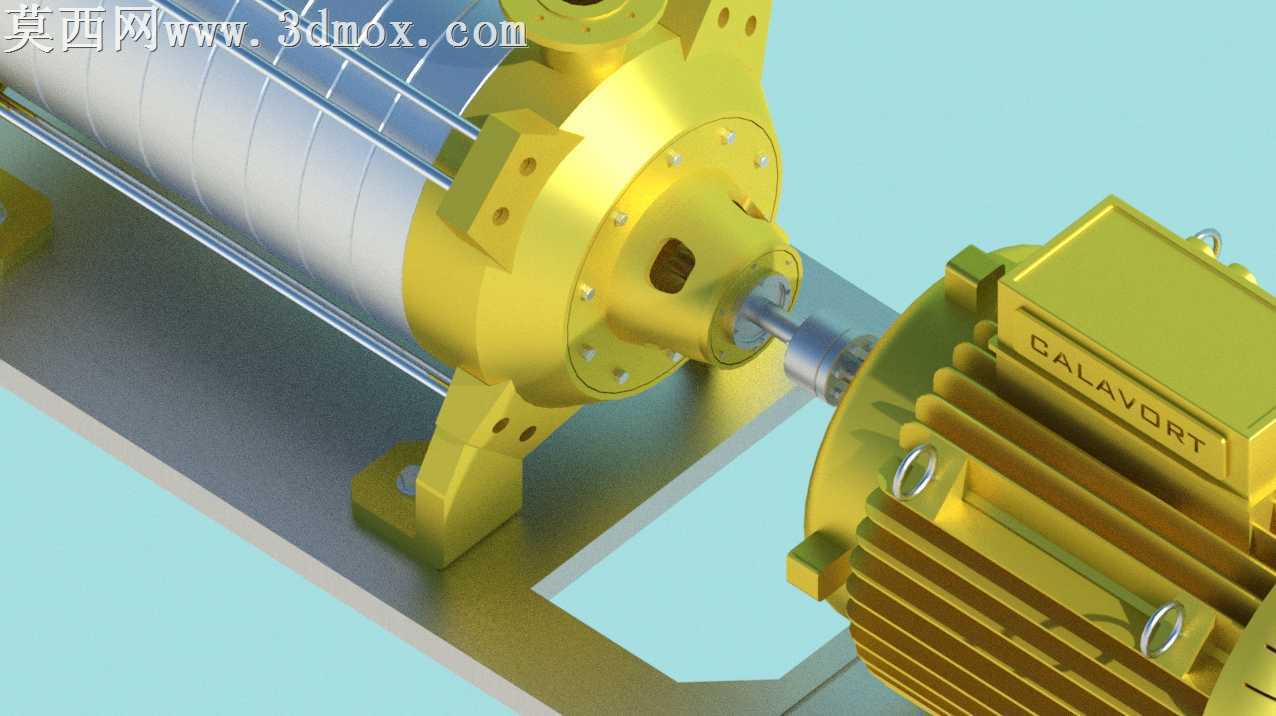

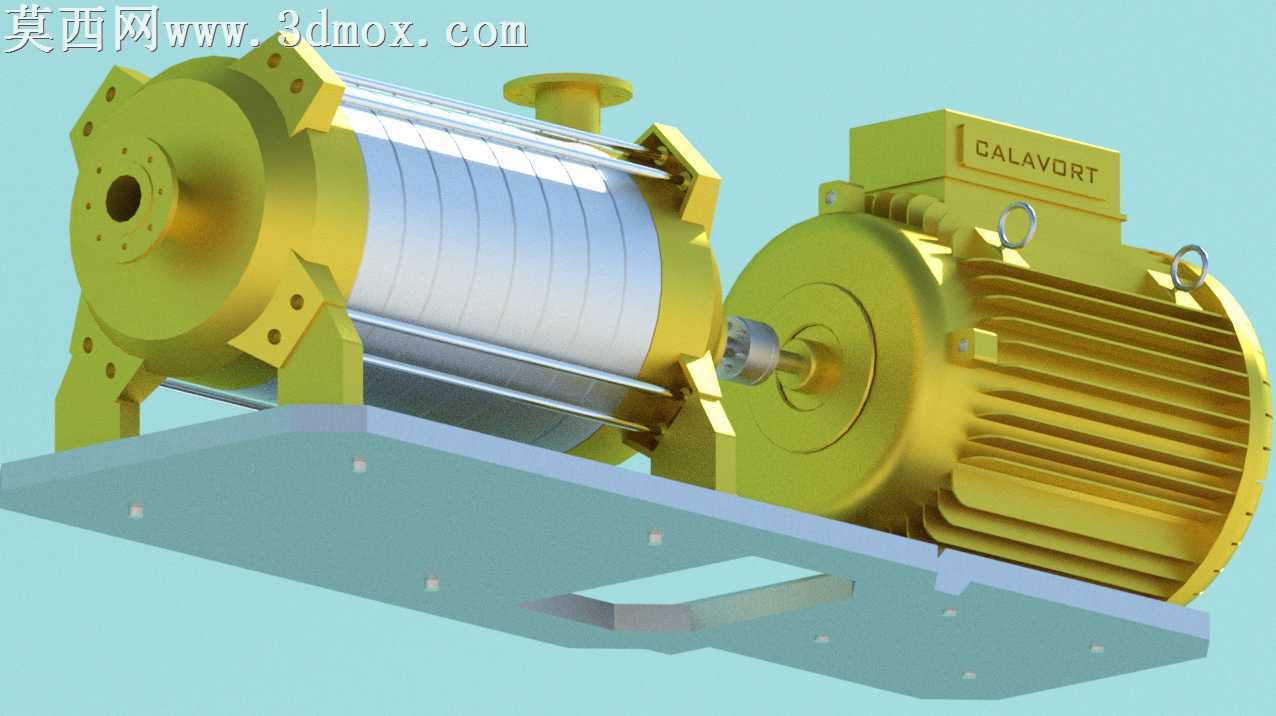

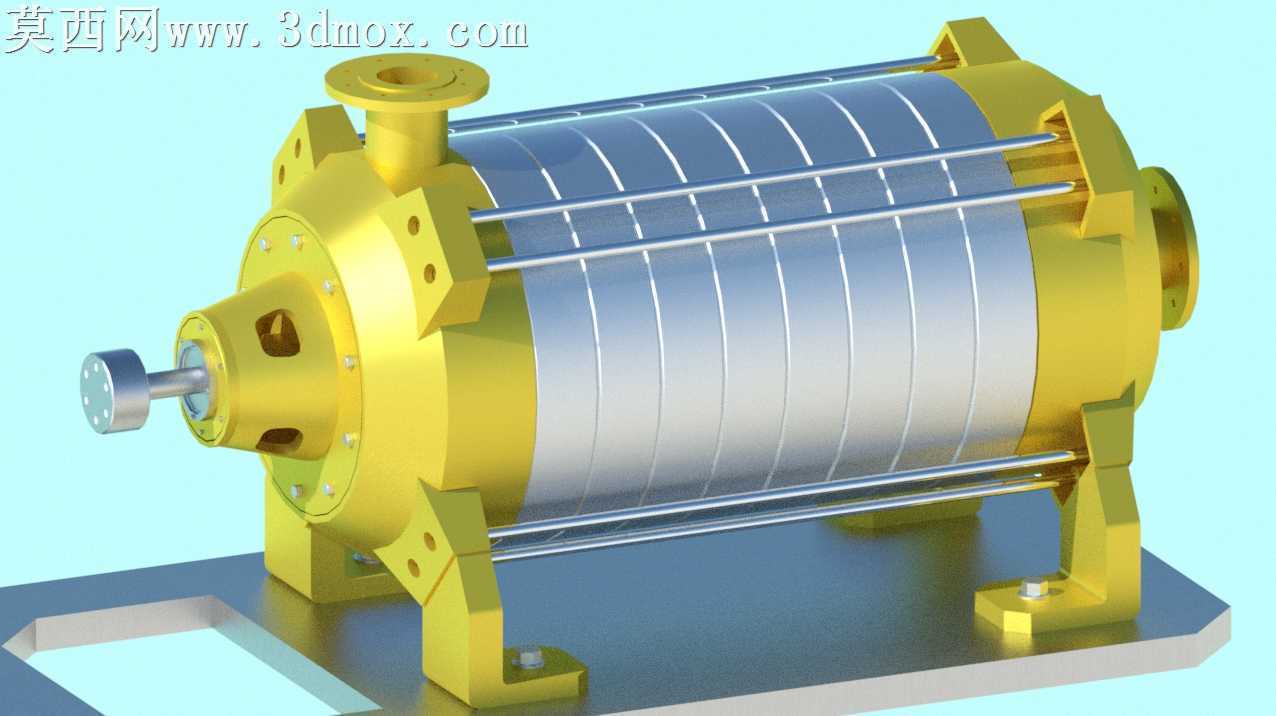

现场卧式多级离心泵组安装时，常出现泵轴与电机轴同轴度偏差超差的问题，轻则引发轴承异常磨损、密封件过早泄漏，重则运行中出现轴系振颤、叶轮碰擦腔体的恶性故障，这套结构在底座加工适配层面做了针对性的细节处理。共用安装底座没有采用整板铣削的高成本方案，而是在泵体支脚、电机支脚的贴合位置预留了0.2mm的刮研余量，现场安装时无需额外垫塞铜皮调整高度，只需通过轻刮接触面就能快速找正两轴的同轴度，底座上的长条形安装腰孔特意做了倒角去毛刺处理，螺栓穿入时不会被孔边飞边卡滞，调整电机轴向位置时顺滑无卡涩。泵体的多级叶轮腔体采用分段堆叠结构，四根周向均匀分布的拉紧螺栓，在穿入孔位时特意做了间隙量差异化设计，靠近联轴器侧的两个螺栓孔配合间隙比另一侧小0.05mm，能优先保证动力输入端的腔体堆叠精度，避免长轴穿过多级腔体时出现别劲卡滞，腔体两端的端盖止口做了15度的导入倒角，堆叠装配时无需反复撬拨对位，端盖滑入止口的过程中就能自动找正同轴度，不会出现密封圈被止口切边的隐患。泵体与电机之间的联轴器采用凸爪式弹性结构，爪部的接触面做了微弧处理，启动瞬间的扭矩冲击不会在爪部根部形成应力集中，弹性块的安装槽预留了0.3mm的压缩余量，长期运行后弹性块出现塑性变形时，仍能保持足够的压紧力，不会出现传动异响。泵体的进出口法兰密封面做了3.2μm的粗糙度控制，现场接管时无需额外打磨密封面，搭配普通石棉垫片就能满足中低压工况的密封要求，法兰螺栓孔的位置度公差控制在0.1mm以内，对接管路时不会出现螺栓无法穿入的问题。电机外壳的散热筋做了不等厚设计，靠近接线盒侧的散热筋厚度比另一侧薄1mm，既保证了壳体的结构强度，又能在铸造成型时减少厚薄壁交接处的缩孔缺陷，电机端盖的轴承室预留了0.02mm的过盈量，压入轴承时不会出现跑外圈的问题，吊环的安装孔做了锪平处理，吊环拧紧后端面完全贴合壳体，起吊时不会出现吊环歪斜引发的侧滑风险。
