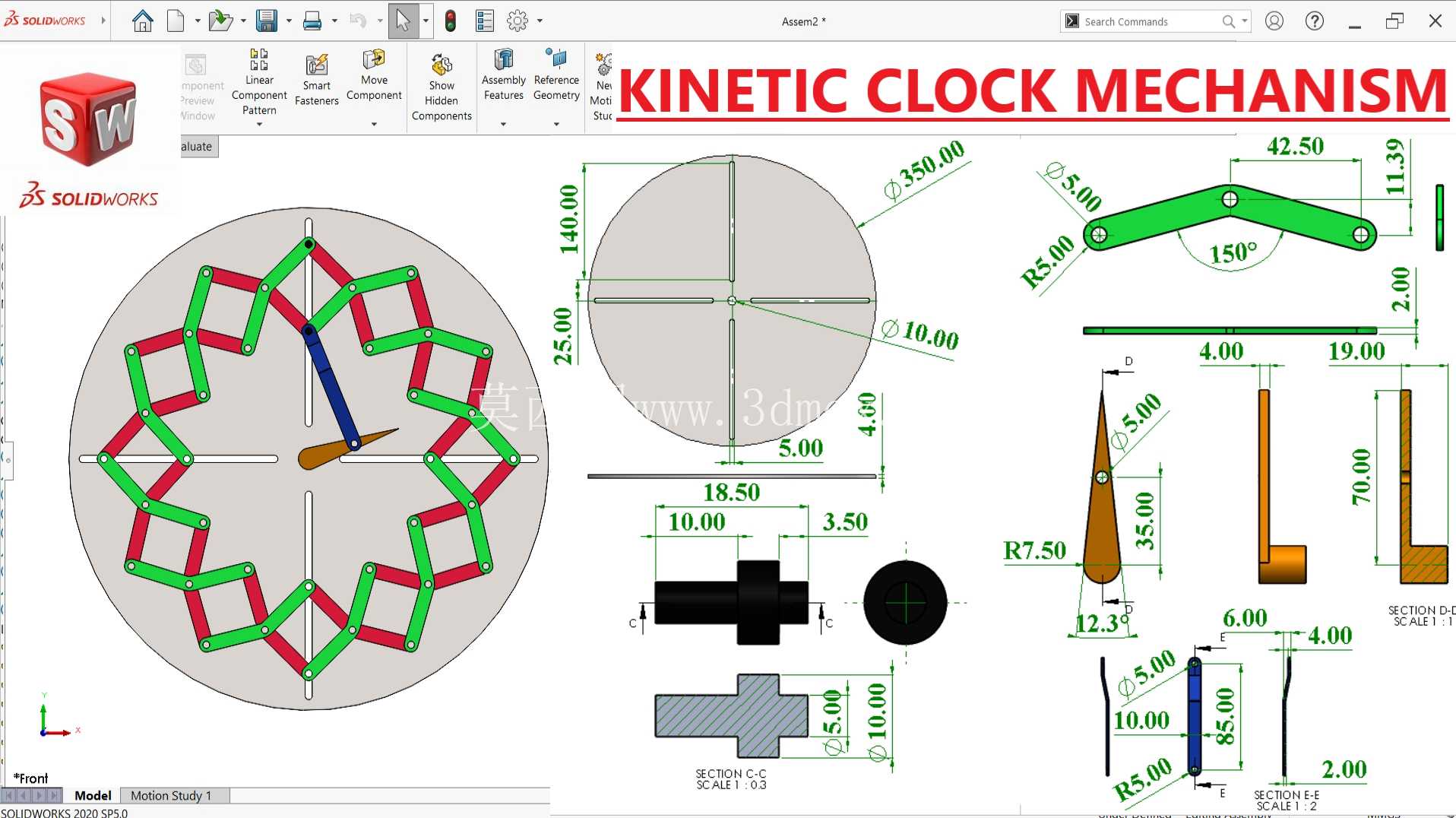

创意连杆式动感时钟机械结构设计

这款连杆式动感时钟结构，跳出了传统时钟指针独立转动的常规设计逻辑，把计时显示功能和可动连杆艺术结构做了深度融合，既保留了基础的时间指示功能，又通过多组连杆的规律运动形成动态视觉效果，在商用展示、创意家居陈设、机械科普教具领域都有明确的落地场景。从实际用途来看，它既可以作为独立的创意计时装置放置在公共空间、文创展厅做动态展示装置，也可以拆解其连杆传动逻辑，作为机械原理教学中平面连杆机构运动演示的具象载体，帮助学习者理解多连杆同步运动的约束关系与传动逻辑。

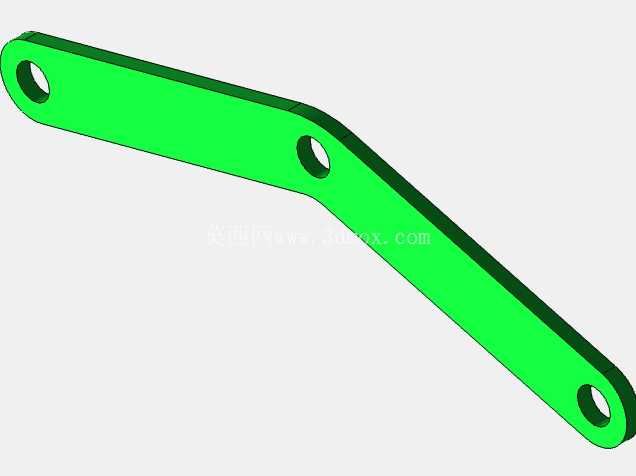

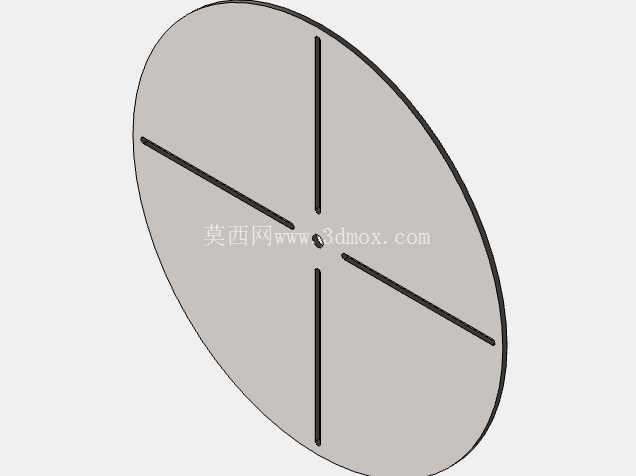

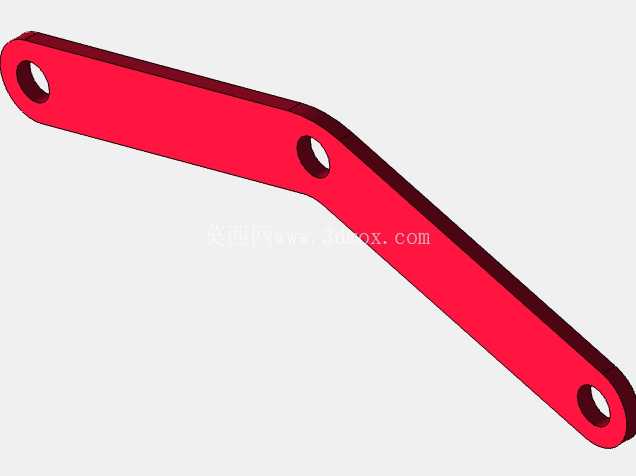

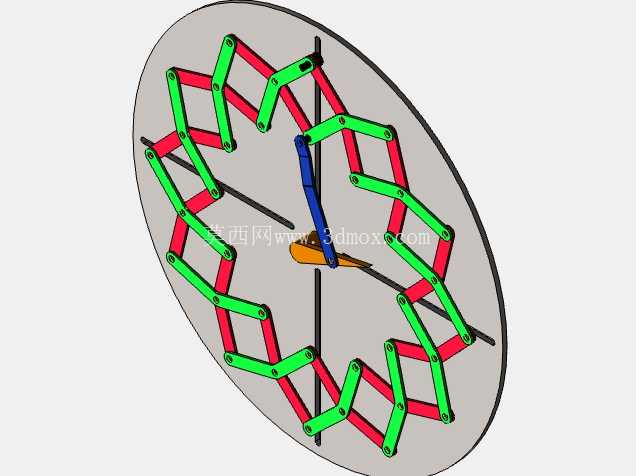

从功能特性上看，整套结构以圆形安装基板为承载基础，外圈环绕布置多组首尾铰接的红绿双色连杆单元，每段连杆之间通过销轴形成转动副，所有连杆单元的运动轨迹都经过严格的运动学仿真校验，不会出现运动干涉、死点卡顿的问题；中心区域保留传统时钟的时分指针结构，指针的驱动机芯隐藏在基板后方，外圈连杆组的动力同样从中心主轴引出，通过齿轮组匹配传动比，让连杆组的运动节奏和指针走时形成固定的对应关系，走时过程中外圈连杆会持续做有规律的伸缩、开合变形，形成类似几何纹样流动的视觉效果，和指针的转动形成动静呼应。

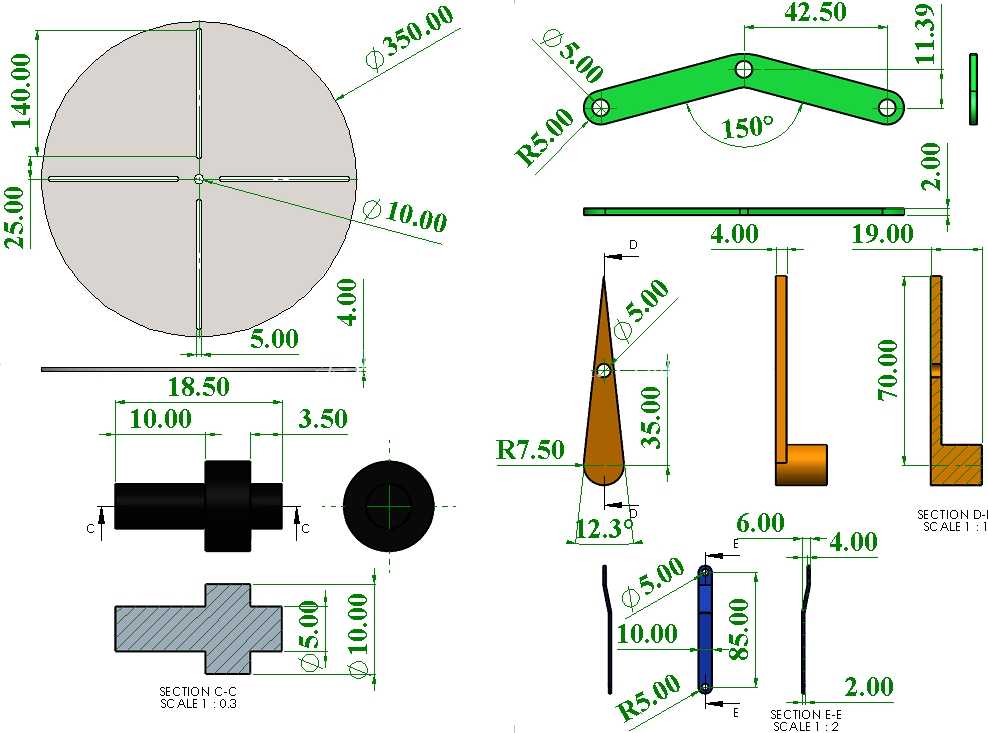

设计思路上，首先要确定核心的运动约束边界：整套机构的外轮廓为正圆形，所有连杆的运动包络都不能超出圆形基板的外边缘，避免运动过程中部件突出发生剐蹭；连杆单元的长度参数需要反复迭代，既要保证运动过程中形成的视觉纹样连续流畅，也要控制铰接点的数量，降低加工装配的累计误差。建模过程中需要先搭建单组连杆的运动骨架，验证单个转动副的活动角度范围，再通过圆周阵列完成整圈连杆的布置，每一个铰接位置都要预留销轴的安装间隙，同时要做全局干涉检查，模拟指针转动一圈全过程中所有连杆的位置状态，排除不同运动部件之间的碰撞风险。中心机芯的安装位需要设计统一的定位基准，和基板上的中心孔同轴度公差控制在0.02mm以内，避免指针转动时出现偏心晃动，也保证外圈连杆传动的输入动力稳定无偏载。

外形尺寸与安装边界方面，整套结构的主体为薄型圆盘结构，整体厚度控制在较小范围内，后方预留标准的挂装孔位，既可以台式放置也可以墙面挂装；所有连杆部件的边缘都做了倒圆角处理，没有尖锐突出结构，作为展示装置使用时不存在剐蹭风险。铰接销轴采用标准的小直径圆柱销，和连杆上的安装孔采用间隙配合，装配时添加少量润滑脂即可保证长期运动无卡顿，维护成本极低。基板上的连杆安装孔位采用圆周均布设计，孔位位置度公差严格控制，避免装配后连杆组出现运动松紧不一的问题。从结构可靠性来看，所有连杆的受力都经过校核，正常走时过程中连杆承受的载荷极小，采用常规的工程塑料或者轻质铝合金加工即可满足强度要求，整体重量轻便，安装时不需要额外的承重支撑结构。

在实际落地应用中，这套结构可以根据使用场景调整尺寸参数：作为桌面文创产品时可以缩小整体直径，采用一体化注塑工艺降低生产成本；作为大型展厅动态装置时，可以放大整体尺寸，连杆部分采用金属材质提升质感，搭配灯光效果强化动态视觉表现力。其核心的连杆传动逻辑也可以拓展应用到其他动态展示装置中，通过调整连杆的长度、铰接点位置，就能衍生出不同的动态纹样效果，适配不同的展示设计需求。整套结构没有复杂的异形曲面零件，所有部件都可以通过常规的机加工或者注塑工艺完成生产，装配流程简单，不需要特殊的专用工装，量产落地的可行性较高。
