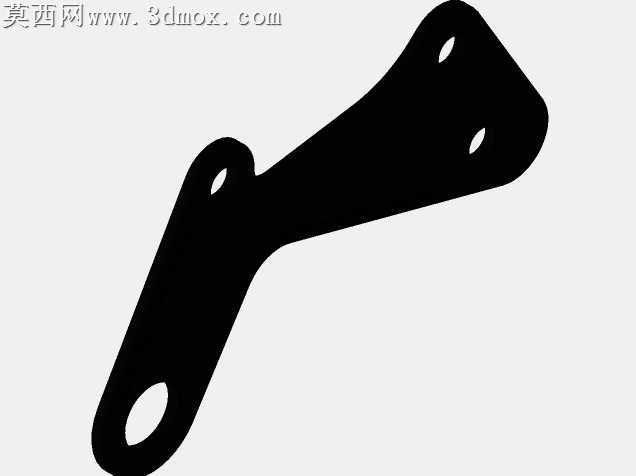

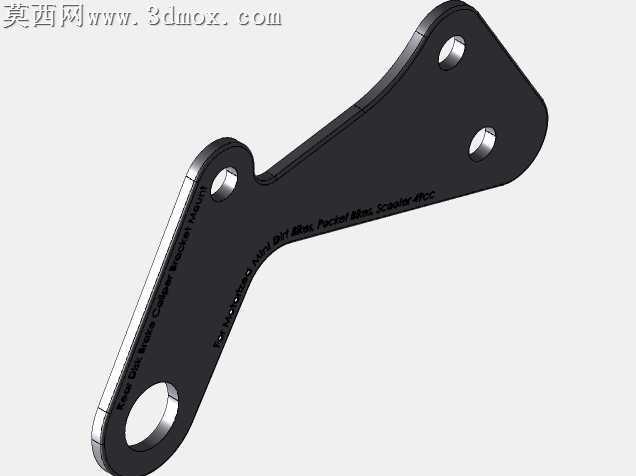

小型代步车后盘式制动卡钳安装支架

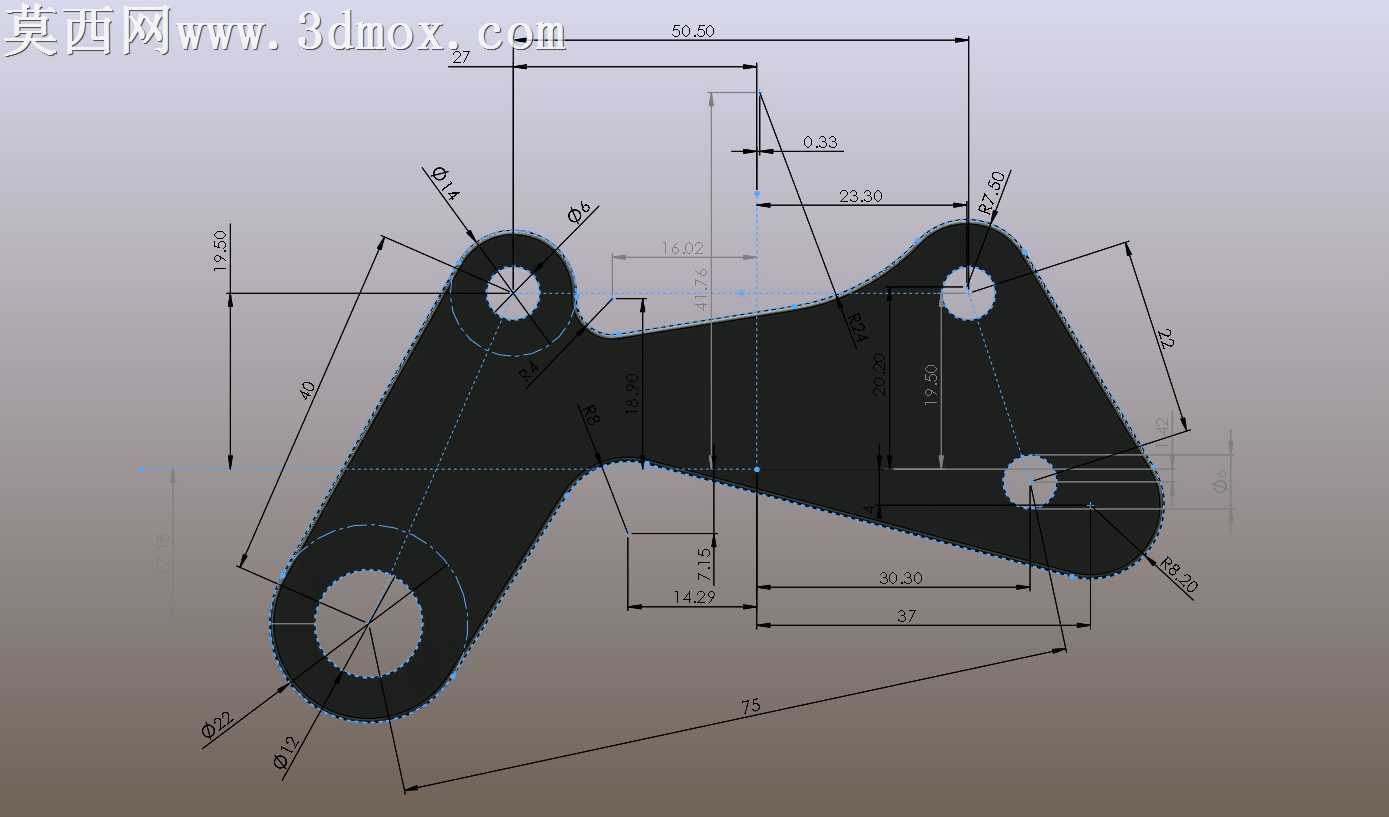

小型代步车后盘刹卡钳支架的加工适配，核心矛盾集中在薄壁异形件的装夹形变控制与孔位同轴度保障上。这类支架采用厚度均匀的板材裁切成型，三个安装孔分别对应车架固定点、卡钳铰接点与调节限位点，孔位间的位置公差直接决定制动片与刹车盘的平行度，一旦偏差超过0.1mm，制动时就会出现偏磨、异响甚至制动力矩不足的问题。加工时不能直接采用平口钳夹持毛坯边缘，异形轮廓的悬空部位在铣削力作用下会产生微米级形变，最终成型的孔位轴线会出现倾斜，装配后卡钳会出现单侧蹭盘的故障。需要根据支架的轮廓定制简易工装，在三个孔位对应的实体区域设置支撑点，夹持力避开薄壁连接段，让铣削过程中的受力均匀分散到支撑结构上。支架边缘的过渡圆角不能直接采用刀具一次成型，不同位置的圆角半径匹配周边的受力分布，靠近大孔径安装位的圆角半径更大，分散制动时的交变应力，避免长期使用后出现应力开裂。孔位加工要分三道工序完成，先打中心孔定位，再用扩孔钻去除余量，最后用铰刀保证孔径精度与内壁粗糙度，每个孔的加工深度要严格匹配对应紧固件的配合长度，过深会削弱支架局部强度，过浅则会导致紧固件锁附不到位，出现装配间隙。支架表面的氧化层处理要在所有机加工工序完成后进行，避免加工过程中破坏保护层，处理前要对孔位内壁做遮蔽，防止氧化层增厚导致孔径变小，影响紧固件的装配顺畅度。实际装配时，支架与车架贴合面的平面度要控制在0.05mm以内，贴合面存在的微小凸起会导致支架安装后出现倾斜，需要在装配前用细油石对贴合面做轻微修研，保证两个面完全贴合后再锁紧紧固件。卡钳铰接孔的配合间隙要控制在合理范围，间隙过大会导致制动时卡钳晃动，间隙过小则会导致卡钳回位不畅，出现拖刹的问题。这类支架的结构看似简单，每一处尺寸的公差设定、每一个圆角的半径选择、每一道工序的加工顺序，都直接影响最终的制动可靠性，小型代步车的行驶工况复杂，频繁的制动动作会让支架长期承受交变载荷，加工环节的每一处细节取舍，都是为了在轻量化的前提下保证足够的结构强度与装配精度，避免后期使用中出现安全隐患。
